骨科手术用动力输出传动轴结构

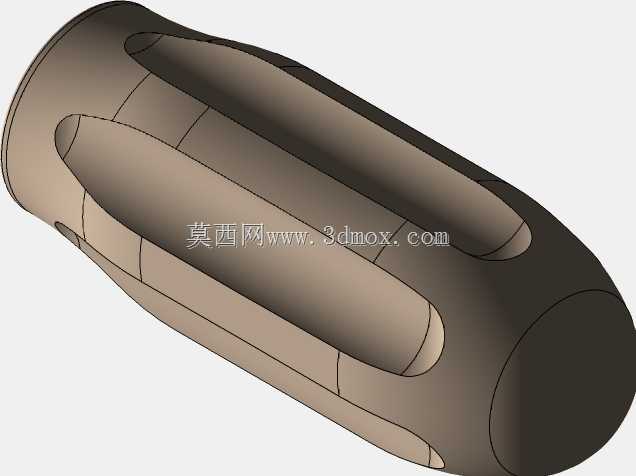

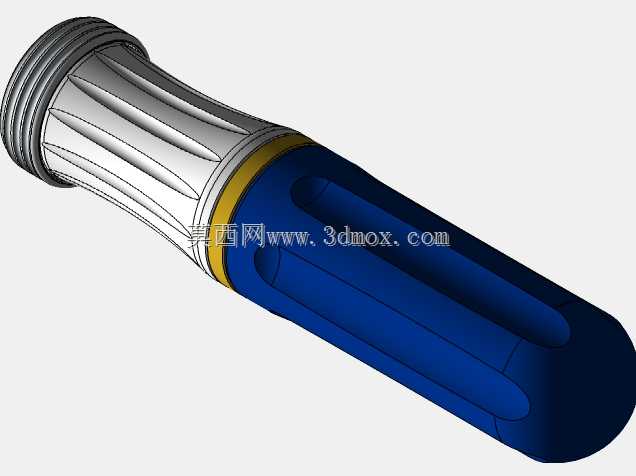

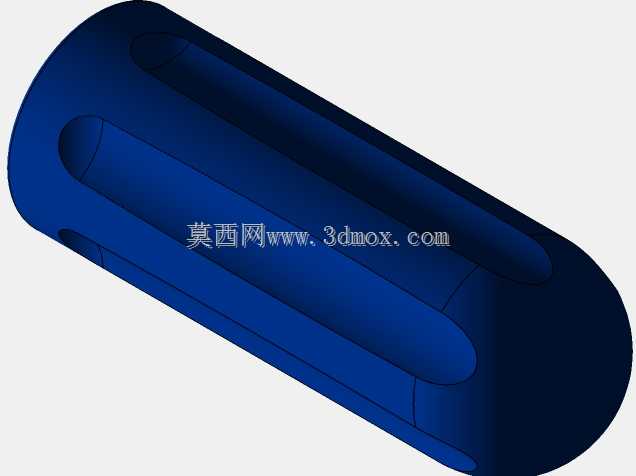

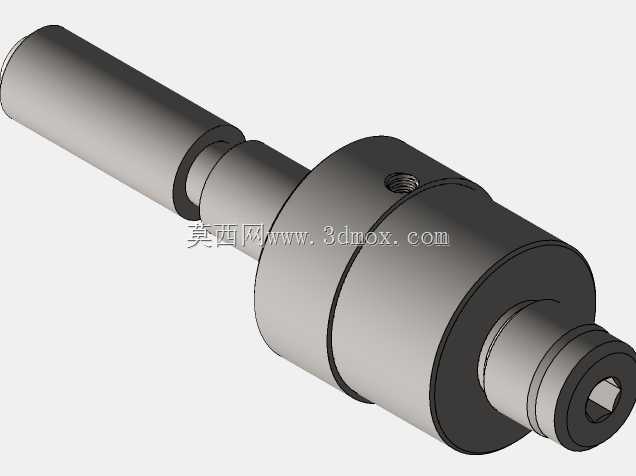

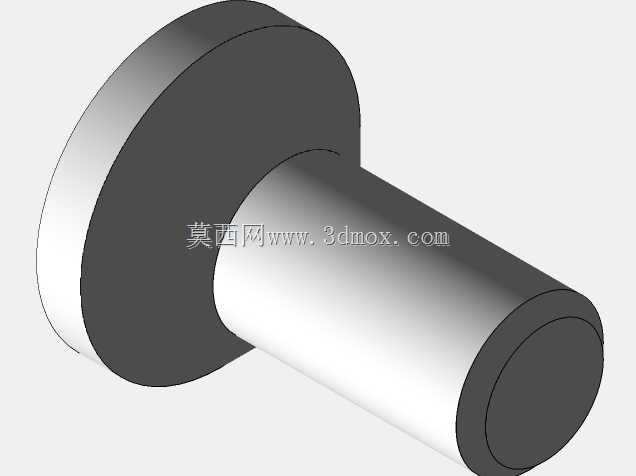

　　该轴类部件主要应用于骨科外科手术动力系统中，作为动力手柄与工作端刀具之间的扭矩传递核心构件，适配骨科钻、磨、铣等多类手术操作场景，在创伤骨科、脊柱外科、关节外科的手术操作中承担动力传导的关键作用，可在术者操作过程中稳定传递高速旋转动力，保障刀具输出转速与扭矩的稳定性，避免手术过程中出现动力中断、输出抖动等影响操作精度的问题。从结构设计来看，整体采用阶梯轴布局，沿轴向分为多个功能段，左端为动力输入连接段，采用光滑圆柱面设计，可与动力手柄内部的驱动夹头形成可靠配合，轴段直径经过匹配计算，可适配常规骨科动力手柄的夹持范围，输入段长度经过优化，既保证足够的夹持接触面积避免打滑，又不会过度伸入手柄内部造成装配干涉。紧邻输入段的是轴肩定位段，

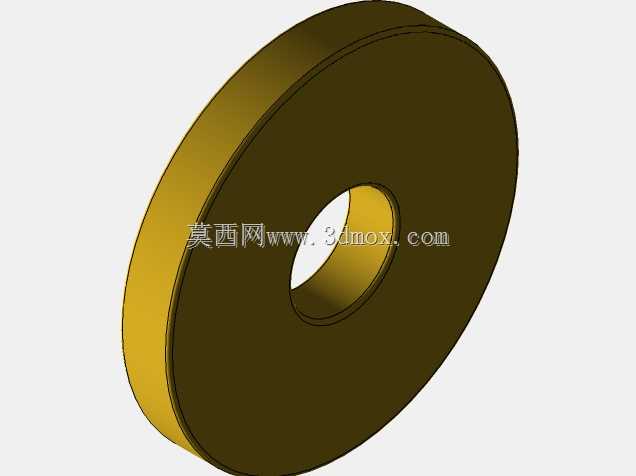

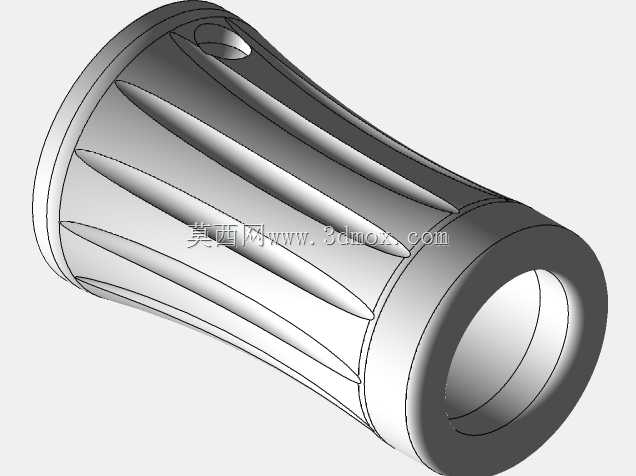

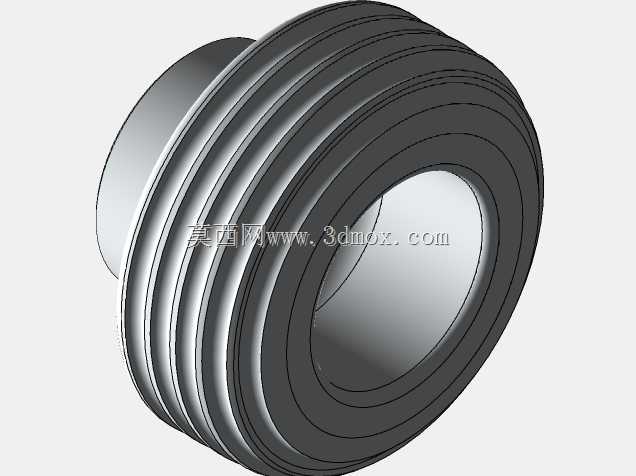

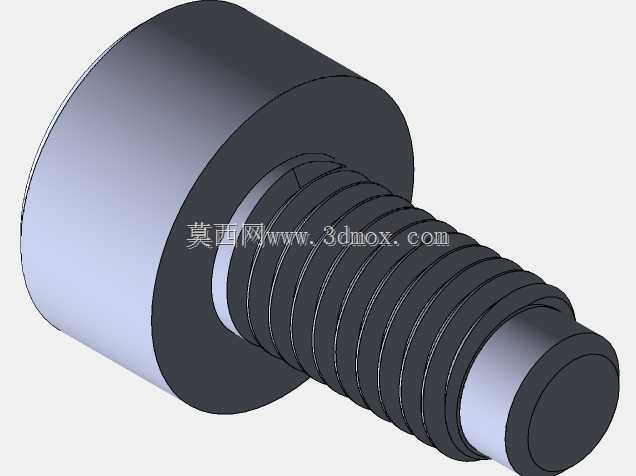

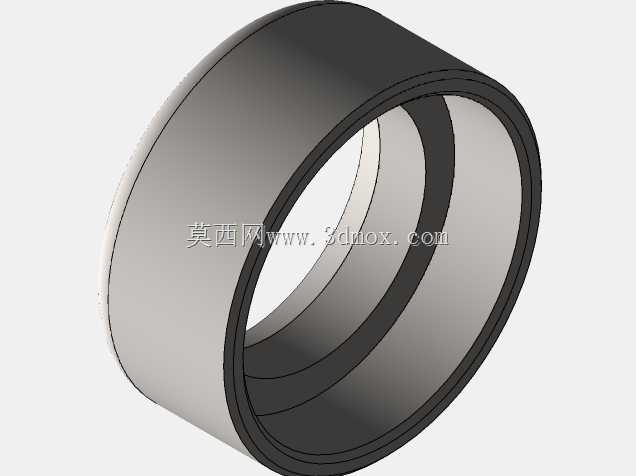

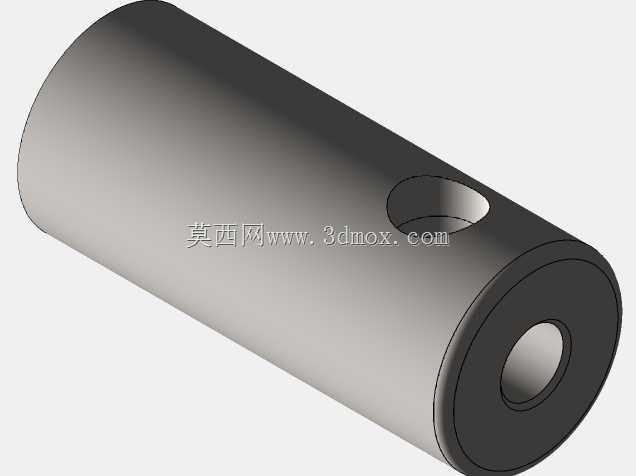

　　通过直径差形成的定位台阶，可在装配时抵靠手柄内部的限位结构，实现轴向位置的精准定位，控制轴件伸入手柄的深度，保证内部传动齿轮或联轴器的配合精度。中间段为轴承安装支撑段，该段直径与配套深沟球轴承的内圈孔径过盈配合，两段轴承安装位之间设置有隔套抵靠面，可通过轴套实现两个支撑轴承的内圈定位，保证轴承支撑跨距处于合理范围，提升轴件高速旋转时的刚性，减少高速运转下的径向跳动量，该段外侧的套筒结构为轴承外圈提供安装定位空间，套筒上开设的径向螺纹孔为注油孔或锁紧定位孔，可用于定期注入润滑脂维护轴承，或是通过紧定螺钉实现套筒与外部固定壳体的锁紧，避免支撑结构随轴一同转动。右端为刀具装夹输出段，端部设计有内六角孔结构，

　　可直接适配带六角柄的骨科手术刀具，无需额外转换夹头即可实现扭矩传递，内六角孔的深度经过设计，可保证刀具柄部插入后有足够的配合接触面积，传递额定扭矩时不会出现棱角崩损或打滑问题，输出段的外圆柱面可配套刀具锁紧套，实现刀具插入后的轴向锁紧，防止手术过程中刀具脱出。从安装边界来看，整体轴向总长适配常规手持骨科动力手柄的内部安装空间，最大外径处为中间支撑套筒段，该直径尺寸与手柄壳体的内孔间隙配合，装配后套筒外圆与壳体内孔之间留有均匀间隙，避免运转过程中出现摩擦剐蹭，各阶梯轴段的过渡位置均采用圆角过渡，减少应力集中风险，提升轴件在反复正反转、启停冲击下的疲劳强度。设计过程中针对骨科手术的高温高压消毒场景，

　　各配合面的尺寸公差均考虑了消毒过程中的热胀冷缩量，保证经过多次高温消毒后，各连接位置的配合精度仍能满足使用要求，轴承安装位的公差选用过盈配合的中等级别，既保证轴承内圈与轴的同步转动，又不会因过盈量过大造成装配困难或是轴承内圈变形影响旋转精度。径向锁紧螺纹孔的位置设置在套筒的中间位置，避开轴承安装的对应区域，避免紧定螺钉锁紧时造成套筒变形挤压轴承外圈，影响轴承的正常运转间隙。输出端内六角孔的棱角处做了微小倒角处理，既方便刀具柄部的快速插入对位，又能减少棱角处的应力集中，避免传递大扭矩时出现孔口开裂问题。
