小型定制手动夹紧虎钳结构设计

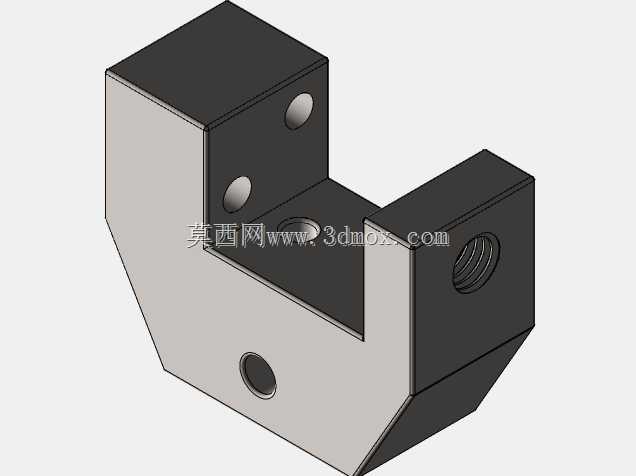

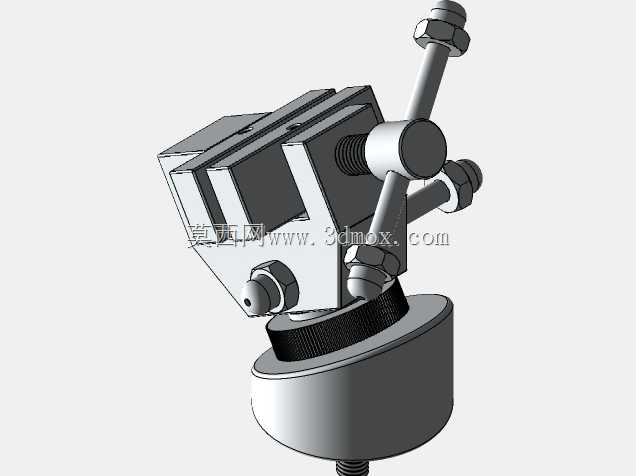

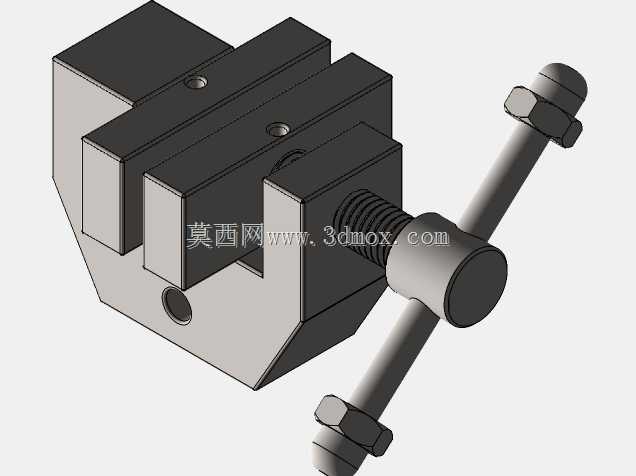

　　这款手动夹紧虎钳的结构设计，核心围绕小空间内的工件稳定夹持需求展开，区别于常规机用平口钳的大尺寸设计，整体结构紧凑，适配小型加工工位、钳工台零散修配、精密零件临时装夹等场景。从结构组成来看，固定钳身采用C型开口一体式结构，底部预留的两个安装孔可直接通过螺栓固定在工作台面或者专用工装基板上，安装边界控制灵活，既可以单独作为台钳使用，也可以嵌入到小型自动化设备的上料工位作为工件定位夹紧单元使用。活动钳块采用双导轨槽定位结构，和固定钳身的凸起导轨配合，间隙可通过顶部的两个紧定螺钉调整，避免夹紧过程中活动钳块上翘导致的夹持面不平行问题，这种双导轨的设计思路，相比单导轨结构的小型虎钳，夹持过程中的抗偏载能力提升明显，

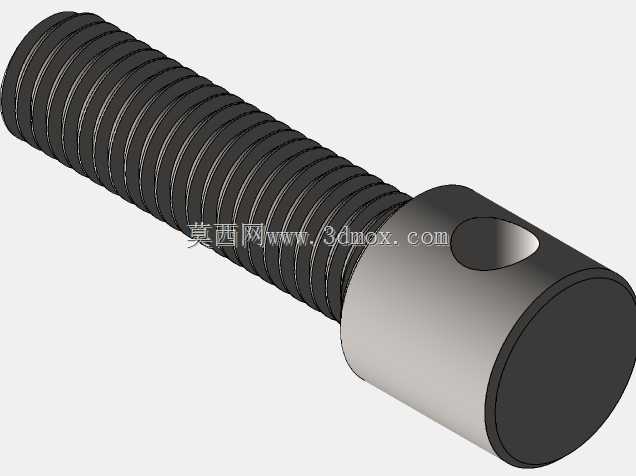

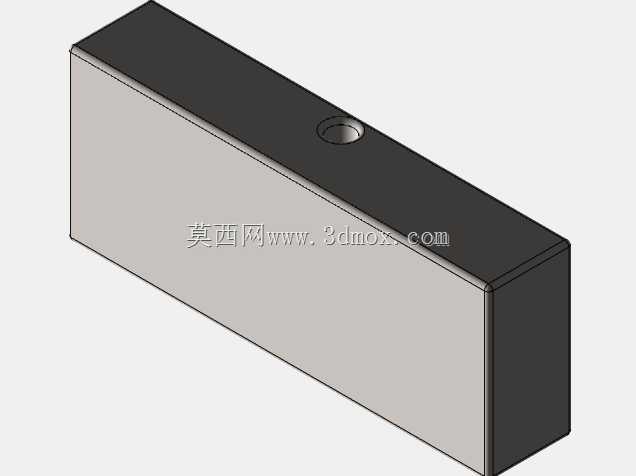

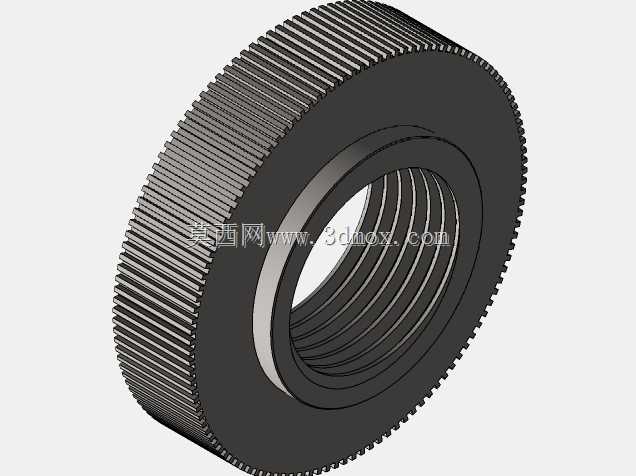

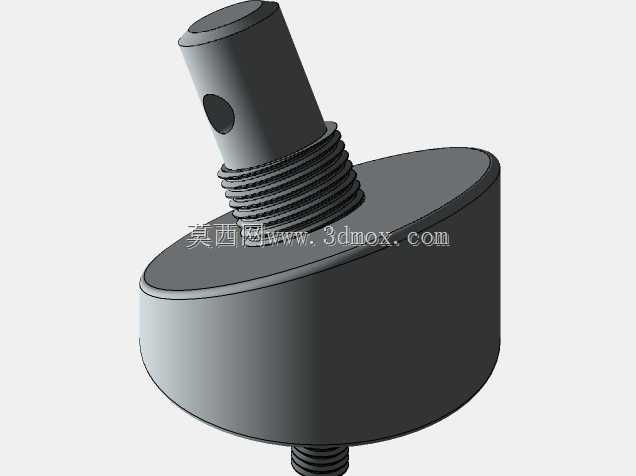

　　即便是夹持形状不规则的小型零件，也能保证钳口的平行度误差控制在较小范围内。传动部分采用梯形螺纹副结构，丝杆一端和活动钳块通过T型槽连接，转动丝杆时可带动活动钳块沿导轨方向平稳移动，丝杆末端的手柄采用穿杆式设计，两端加装防滑螺母，既可以根据操作空间需求调整手柄的伸出长度，也能在需要较大夹紧力的时候，通过套管延长力臂获得足够的夹紧力矩，避免普通小型虎钳夹紧力不足导致的加工过程中工件移位问题。钳口部分没有采用常规的齿面结构，而是设计为光面接触，可根据实际夹持需求加装铜质或者铝质软钳口，避免夹持表面精度要求较高的零件时留下夹痕，适配小型精密零件的修配、打磨、钻孔等轻加工场景。从尺寸边界来看，整体开合行程控制在合理范围内，

　　完全覆盖小型五金零件、3D打印样件、小型电子结构件的夹持尺寸需求，固定钳身侧面预留的定位孔，可配合定位销实现和其他工装的快速拼接，在多工位组合夹具中可作为独立的夹紧单元灵活布置。设计过程中充分考虑了加工工艺性，固定钳身和活动钳块的结构均采用常规铣削、钻孔工艺即可完成加工，没有复杂的曲面或者特殊加工结构，普通机加工车间即可完成整套零件的加工制作，后期维护也十分便捷，螺纹副磨损后仅需更换丝杆即可恢复精度，导轨面磨损后可通过调整顶部紧定螺钉补偿间隙，大幅降低了长期使用的维护成本。在实际应用场景中，这类小型虎钳除了常规钳工台使用外，还可固定在小型钻床、迷你铣床的工作台上，作为小型零件加工的夹具使用，相比大型机用虎钳，其占用工作台面积小，

　　装夹小型零件时操作更便捷，夹紧力调节灵活，既可以通过轻转手轮实现薄壁零件的低压力夹持，避免零件夹压变形，也可以通过加力杆获得足够夹紧力，应对钢质小零件的钻削、铰削加工需求。整体结构没有多余的冗余设计，所有零件均服务于夹持稳定性和操作便捷性的核心需求，活动钳块的行程限位设计避免了丝杆旋出脱落的问题，手柄的位置设计符合人体工程学，操作人员在坐姿操作时无需过度抬臂即可完成夹紧和松脱操作，长时间重复装夹操作的疲劳度更低。
