科研设备定制立式直线执行驱动模组

　　这款定制化立式驱动执行部件，主要面向实验室自研设备、小型专用研发样机的功能集成需求，区别于市面标准化的滑台模组，它在设计之初就完全围绕研发场景的紧凑安装、小空间布局做了针对性优化，没有冗余的外置结构，所有传动、动力元件都集成在方形金属壳体内，能直接嵌入到研发设备的框架预留位中，不需要额外设计复杂的安装转接件。

　　从实际应用场景来看，这类部件常被用在小行程精密压装、微位移进给、实验工位的点位动作执行环节，比如生物样本处理设备里的探针升降、小型试验台的试样顶紧、专用检测设备的测头进给，因为是定制开发的结构，它的输出端直接预留了标准工具装夹接口，不需要额外搭配转接法兰就能装夹小型作业头，减少了装配累计误差。

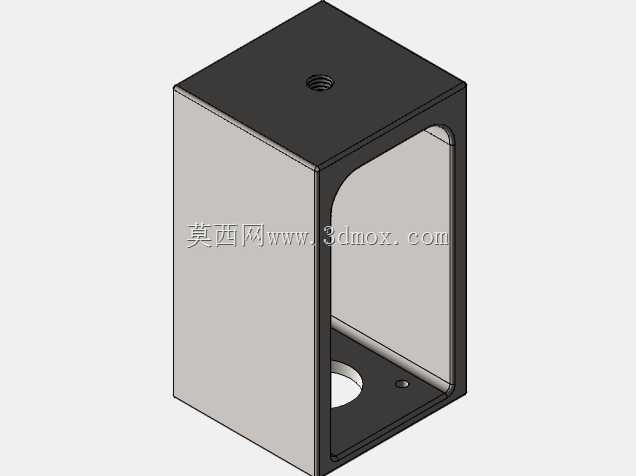

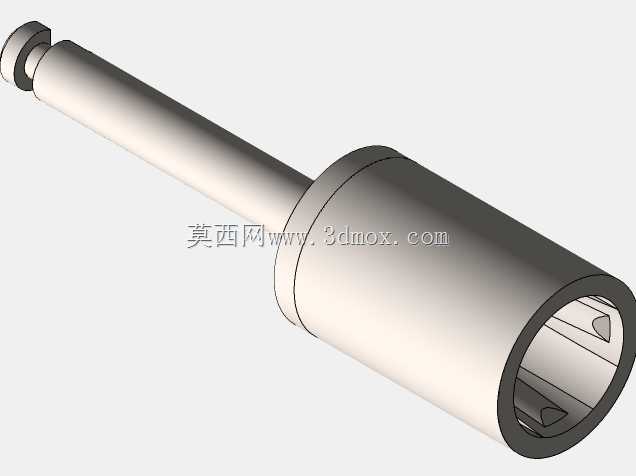

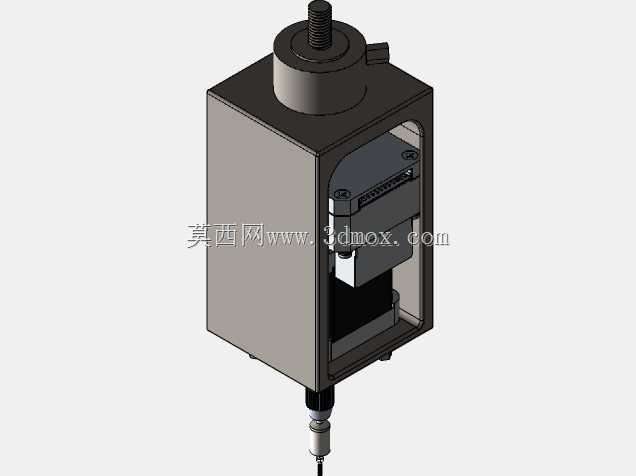

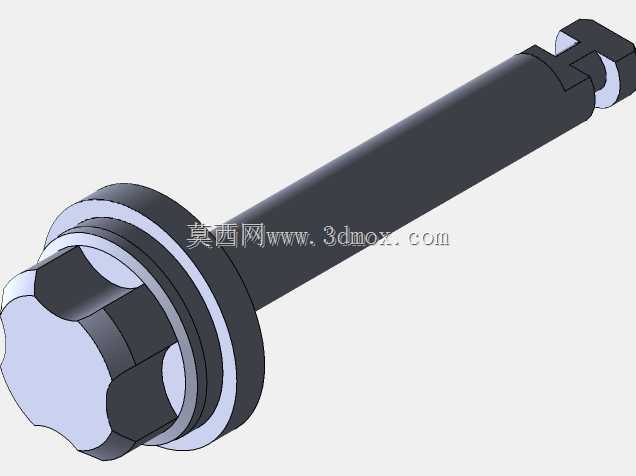

　　结构设计上，动力单元内置在壳体下半段的腔体内，通过直连的传动结构将动力输出到顶部的调节端与底部的作业杆，壳体采用一体式折弯拼焊的金属框架，侧面做了开放式的观察开口，既方便装配时调整内部元件的位置，也能在日常调试时直接观察内部传动件的运行状态，不需要完全拆解外壳。顶部的外螺纹调节柱用来做初始位置的硬限位微调，安装时可以通过锁紧螺母固定初始零位，抵消加工和装配带来的位置偏差，底部的输出杆做了导向结构，避免伸出动作时出现径向摆动，保证作业端的重复定位精度。

　　安装边界方面，整体外形为方正的立式结构，横截面尺寸控制在极小的范围内，适合在设备内部并排布置多组同类型模组，不会出现相邻部件的干涉问题；壳体背部预留了两个沉头安装孔，可以直接通过螺栓固定在设备的立式安装板上，安装面的平面度要求在0.1mm以内就能保证运行顺畅，不需要额外做精加工处理。输出端的行程根据研发需求做了限定，不会出现超程脱开的风险，内部传动件的预紧力在装配时就已经调整到位，现场安装后不需要额外拆解调整预紧，直接接电就能完成动作调试。

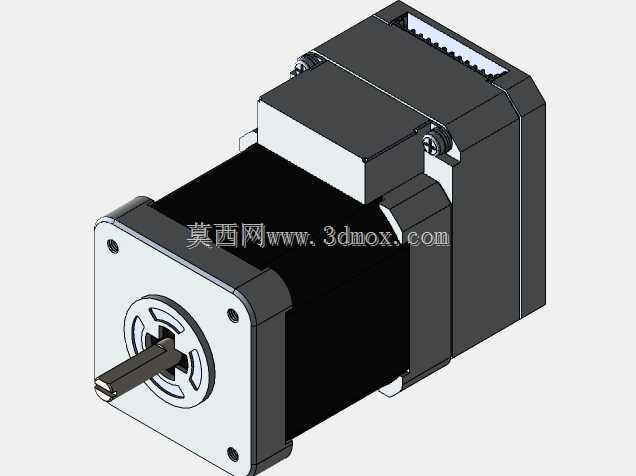

　　不同于标准化模组需要搭配外置的驱动器安装位，这款部件的壳体内部预留了驱动元件的安装空间，相关控制元件可以直接集成在壳体内腔的空余位置，进一步减少了外部走线的复杂度，设备整体布线时只需要引出动力线和信号线即可，避免了复杂走线带来的信号干扰问题，尤其适合实验室里多传感器、多执行件集成的自研设备，能大幅减少整机的装配调试周期。在材料选择上，壳体采用常规的冷轧钢板做表面喷塑处理，兼顾结构强度和加工成本，内部传动的受力部件采用合金钢材质做淬火处理，保证长期往复运行的耐磨性能，输出杆采用不锈钢材质，避免实验环境下的锈蚀问题，适配实验室多试剂、多湿度的使用场景。
