手持式微型螺旋桨驱动操作装置

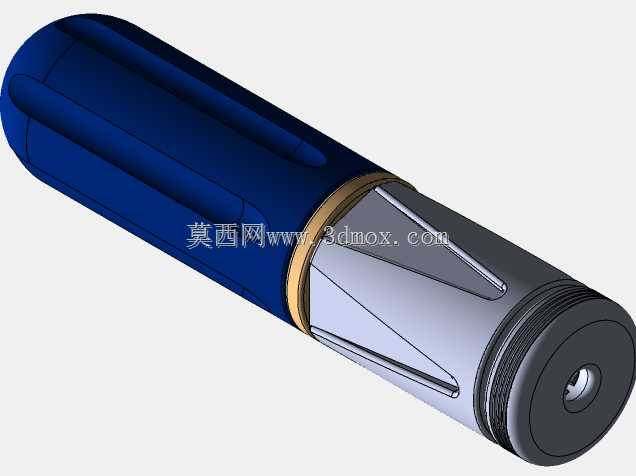

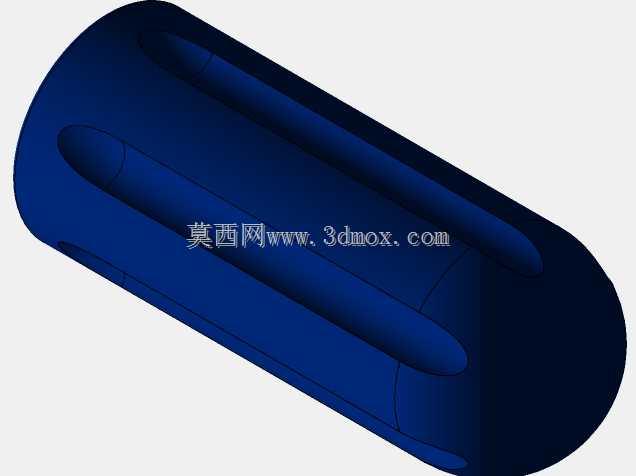

　　这款微型螺旋桨驱动装置，最初的设计出发点是适配口腔正畸临床操作中的精细动力输出需求，在正畸临床的邻面去釉、微小附件粘接预备、精细打磨工序里，传统的大型台式动力设备操作半径受限，手持的线缆式驱动装置又容易受管线拖拽干扰，影响操作精度，这款内置螺旋桨驱动结构的手持装置，刚好填补了狭小操作空间下的精细动力输出空白。从结构设计逻辑来看，装置整体采用笔式握持的圆柱构型，握持段做了内凹的防滑曲面处理，曲面的弧度完全贴合人手握持时的指腹轮廓，长时间操作也不会产生明显的硌手压痕，握持段的外壳采用耐消毒腐蚀的高分子材质，可耐受临床常用的高温高压消毒循环，不会因为反复消毒出现材质老化开裂的问题。驱动核心段的螺旋桨传动结构做了动平衡校准，

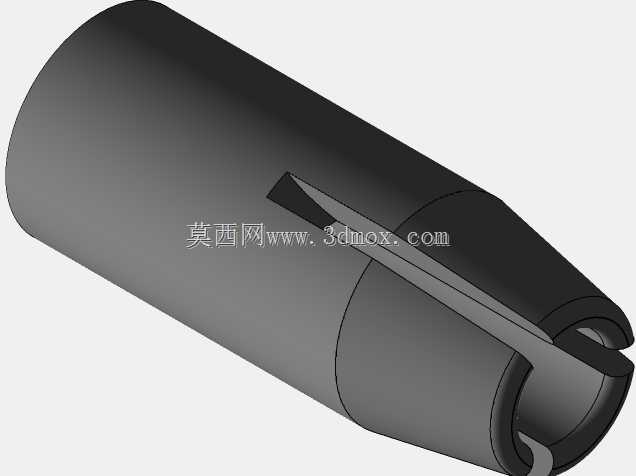

　　每一片桨叶的型线都经过流体力学优化，在压缩空气驱动的工况下，能将气源的压力能平稳转化为旋转扭矩，不会出现普通微型气动装置常见的启动顿挫、高速抖动问题，输出端的夹头采用标准的快换接口，可适配不同直径的工作头，满足打磨、切削、抛光等不同工序的装夹需求，夹头的同轴度公差控制在0.02mm以内，高速旋转时工作头的径向跳动量极小，不会因为跳动过大造成操作面的过度损伤。装置的整体长度控制在150mm以内，最大握持直径28mm，输出端的安装接口直径10mm，整体重量不超过80g，单手操作时的负重感极低，在口腔内这种操作视野受限、操作空间狭小的场景下，操作者可以灵活调整操作角度，不会因为装置体积过大遮挡操作视线。从传动结构的布局来看，

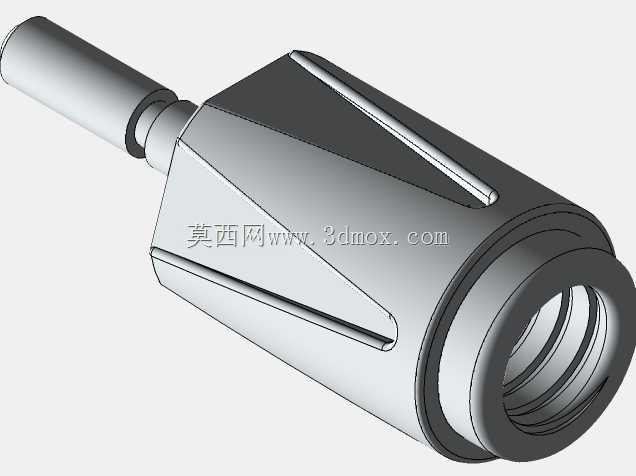

　　螺旋桨驱动组件设置在装置的中段位置，前后两端分别设置了高精度微型轴承做支撑，轴承采用预压安装结构，可抵消高速旋转时的轴向窜动，进气通道沿着握持段的内壁环形布置，不会占用内部的核心安装空间，排气口设置在装置的尾端，排气方向朝向远离操作面的一侧，不会因为排气气流吹散操作区域的冷却液或者碎屑，影响操作视野。装置的外壳拼接处采用阶梯式密封结构，可防止操作过程中的液体、碎屑进入装置内部，损坏内部的传动部件，密封结构的摩擦阻力经过优化，不会因为密封件的预紧力过大增加驱动阻力，造成动力损耗。在实际临床应用场景中，这款装置除了适配口腔正畸的操作需求，也可用于其他需要精细微型动力输出的场景，比如小型精密零件的去毛刺、工艺品的精细雕刻、

　　电子元器件的引脚修整等场景，只要搭配对应规格的工作头，就能实现稳定的动力输出。设计过程中，针对微型螺旋桨驱动容易出现的动力不足问题，对桨叶的安装角度做了多轮迭代验证，在0.2MPa的工作气压下，就能达到临床操作需要的转速与扭矩，不需要过高的气源压力，降低了配套气源的配置要求，同时也减少了高压气源带来的安全隐患。装置的尾端设置了标准的快插气管接口，可直接对接临床常用的牙科治疗台气源接口，不需要额外配置转接头，安装拆卸都非常便捷，接口处的密封件采用耐老化的氟橡胶材质，长期使用也不会出现漏气问题。握持段的防滑槽深度控制在1mm，既可以起到防滑作用，也不会因为槽深过深残留消毒污渍，便于清洁消毒，符合医疗器具的卫生要求。输出端的夹头锁紧结构采用按压式锁紧设计，更换工作头时只需要按压夹头端盖就能完成工作头的拆装，不需要额外的辅助工具，操作效率更高。整体结构的零件数量控制在20个以内，拆装维护非常便捷，日常维护只需要定期向进气口滴入专用润滑油，就能保证内部传动结构的顺畅运行，不需要复杂的拆解保养。
