特殊夹持类手持工具结构设计

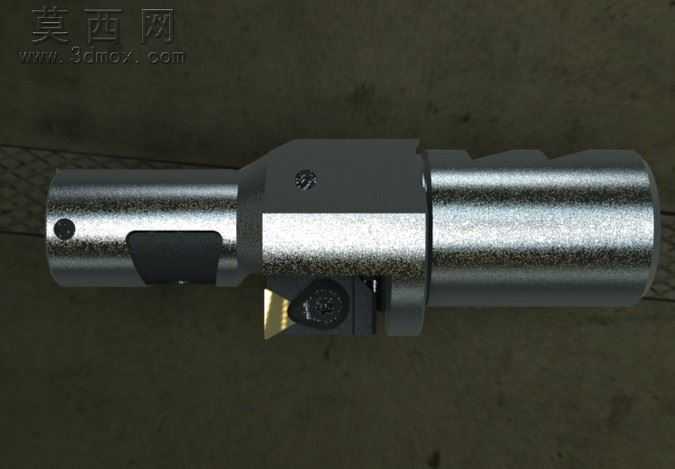

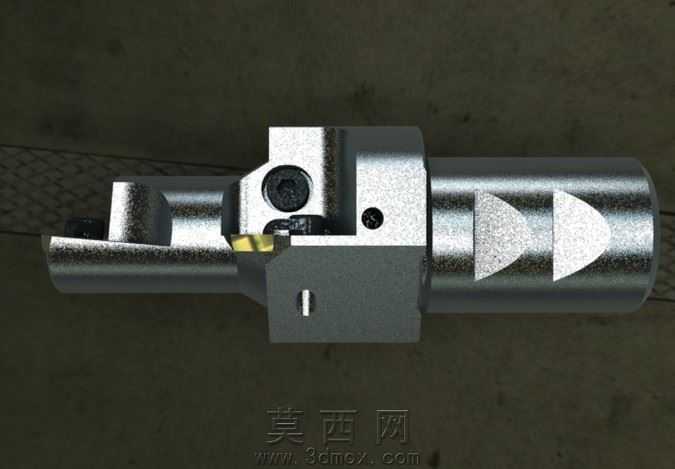

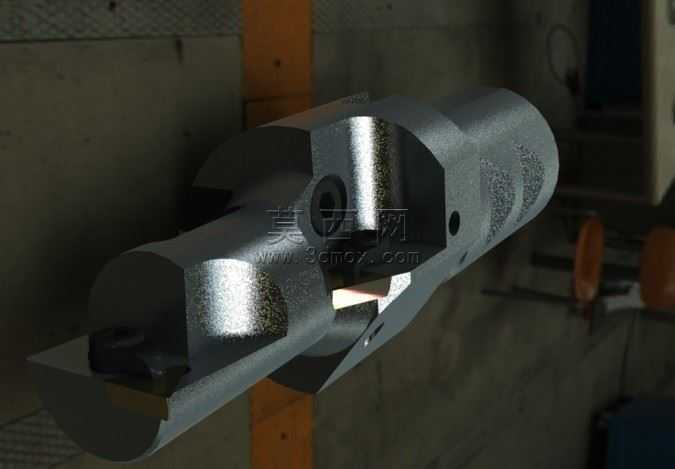

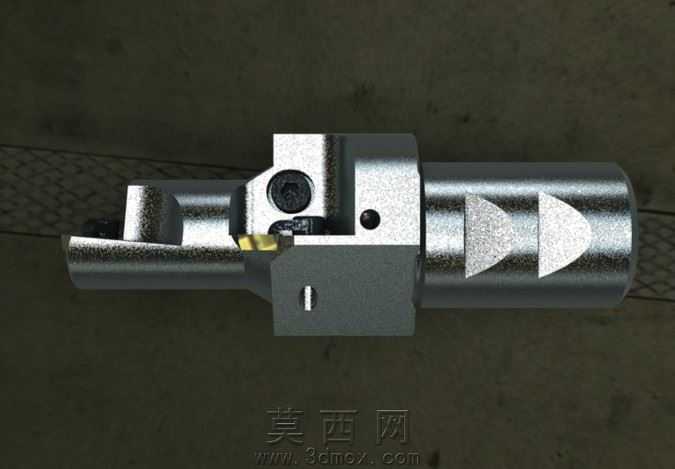

本作品为一款特殊结构的手持夹持工具，采用SolidWorks完成全参数化三维建模，建模过程中严格遵循机械加工的工艺逻辑，对每一处结构特征都做了可制造性校验，避免出现无法落地的悬空结构、锐角干涉等问题。整体模型以金属构件为核心主体，建模时先通过草图绘制工具勾勒出工具主体的回转轮廓与异形夹持端的截面形状，利用拉伸、旋转、切除等基础特征搭建整体框架，再通过倒角、圆角特征处理所有棱边，还原真实机加工零件的边缘处理效果，针对零件上的定位孔、安装槽等细节结构，采用异型孔向导、扫描切除等功能完成精准建模，保证各孔位的同轴度、槽位的尺寸精度符合装配要求。渲染阶段采用金属材质作为核心材质表现，针对工具主体的合金钢材质，调整材质的粗糙度、金属度参数，还原淬硬钢件表面略带磨砂的金属质感，对零件上的高光切削面单独设置材质参数，模拟机加工后光亮的金属切面效果，场景内采用柔和的侧方主光源搭配补光，突出金属表面的光影层次，清晰展现零件表面的纹理与结构转折，同时添加微弱的环境反射效果，让金属材质的表现更具真实感。结构设计上，这款工具采用一体化的主体结构搭配分体式夹持组件，主体部分集成了握持段与功能安装段，握持段做了贴合手部形态的弧面处理，提升使用时的握持舒适度，夹持端采用特殊的开合结构，通过内置的铰接点位实现夹持动作，内部预留了弹性元件的安装空间，可实现夹持后的自动复位，各装配部件之间都设置了合理的装配间隙，避免运动过程中出现卡滞问题，零件上的多个定位孔用于固定夹持垫片等易损配件，可根据不同的使用场景更换对应配件，拓展工具的适用范围。设计思路围绕小众场景的特殊使用需求展开，区别于常规的扳手、钳子等通用工具，这款工具针对特定的狭小空间操作场景做了结构优化，将整体外形做了紧凑化处理，让工具可以伸入常规工具无法到达的狭窄操作空间，同时保证夹持力度满足使用要求，建模过程中对整体的受力结构做了简化的力学校验，在保证结构强度的前提下尽可能去除多余材料，降低工具整体重量，减轻长时间使用的手部负担，所有零件的尺寸参数都保留了可编辑的参数化特征，后续可根据实际使用需求快速调整尺寸规格，适配不同的操作场景。
