多片组合式装配侧铣刀结构设计

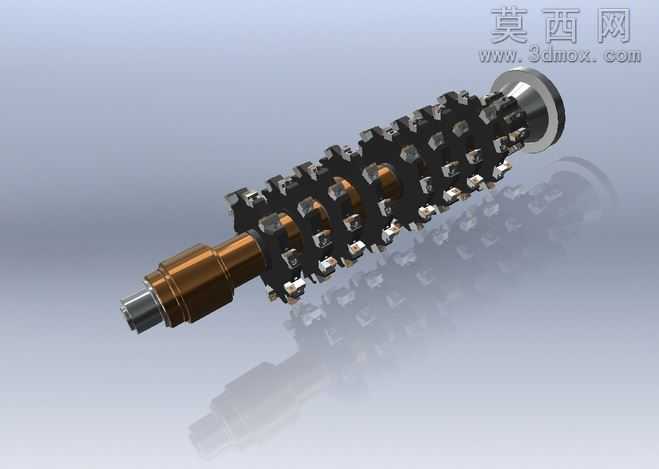

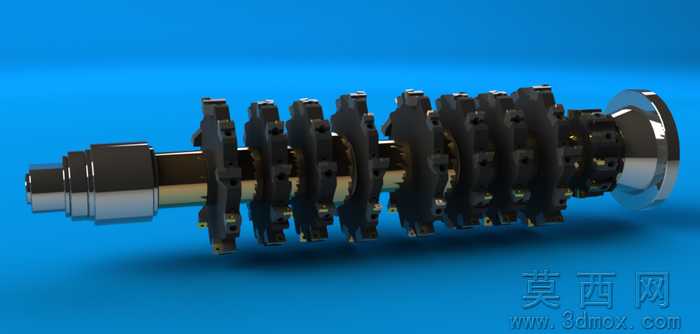

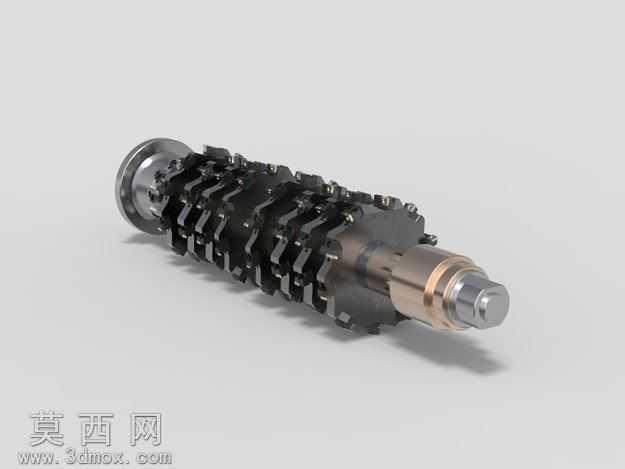

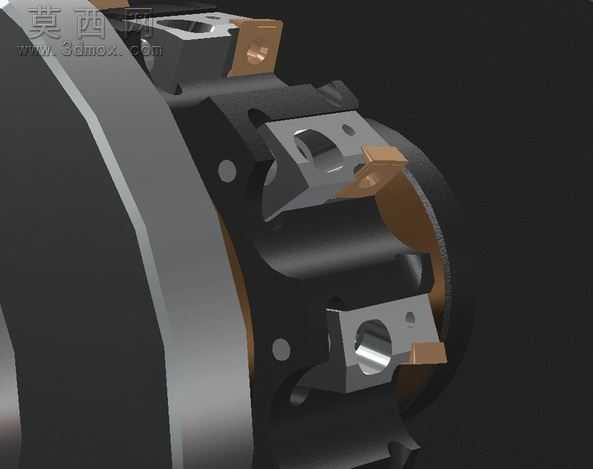

本作品为多片组合式装配侧铣刀的三维设计成果，建模过程严格遵循机械加工刀具的实际装配逻辑与尺寸规范，依托三维建模软件完成全参数化构建，从刀柄定位基准到每一片铣刀片的安装位都设置了精准的装配约束，确保各部件同轴度、端面跳动量符合铣削加工的精度要求。建模阶段首先完成核心刀轴的主体构建，依据刀具装夹标准设计锥柄定位段与锁紧配合结构，保证刀具与机床主轴连接的刚性与定位精度；随后逐片构建盘形铣刀片，每片刀片的刀齿排布、切削刃角度、排屑槽结构都参考实际侧铣加工的切削需求设计，刀片内孔与刀轴的配合公差、隔套的轴向定位尺寸都经过参数化校验，避免装配时出现干涉问题。材质与渲染环节，针对刀具不同部件的实际材质做了区分设置：刀轴与隔套部分采用合金结构钢材质，调整金属粗糙度参数呈现调质处理后的哑光金属质感，表面做了细微的氧化纹理处理还原工业刀具的真实外观；切削刀片部分采用硬质合金材质，调高材质的硬度与反光参数，突出切削刃的锋利质感，同时在刀片表面做了细微的涂层纹理表现，还原硬质合金刀具的涂层工艺特征；渲染时采用工业产品常用的蓝底纯色背景，搭配柔和的侧方主光与顶部补光，清晰展现刀具的层叠装配结构与各部件的细节特征，避免光影过强遮挡刀齿、定位槽等关键结构。结构设计上采用模块化装配思路，多片铣刀片通过隔套调整轴向间距，可根据不同的铣削加工宽度需求灵活调整刀片组合数量与排布位置，两端采用锁紧螺母结构实现所有刀片的轴向压紧，保证高速铣削过程中刀片不会出现轴向窜动；每片刀片的刀齿采用错齿排布设计，有效降低铣削过程中的切削阻力，同时加宽排屑槽的空间，保证侧铣加工时切屑可以顺利排出，避免积屑瘤影响加工表面质量。设计过程中充分考虑了刀具的装配工艺性与使用维护性，所有配合部件都设计了便于拆装的导向结构，刀片磨损后可单独更换单片刀片，无需报废整把刀具，有效降低生产加工中的刀具使用成本，整体结构既满足侧铣加工的刚性要求，又兼顾了模块化刀具的灵活适配特性。
