电磁伸缩位移检测装置结构设计

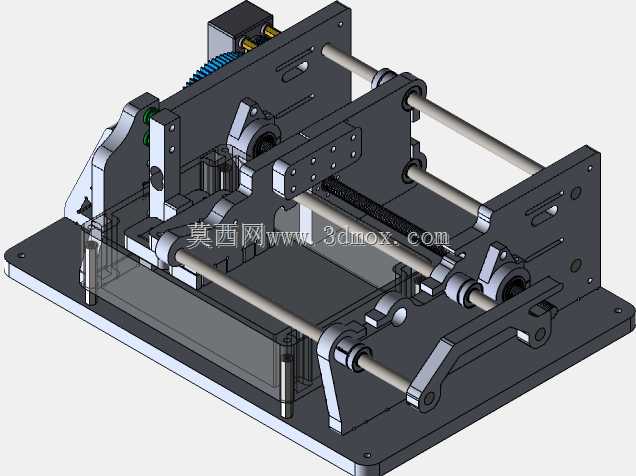

　　这套电磁伸缩检测装置的结构设计，核心面向精密位移校准、材料形变测试、小型构件往复动作验证这类实验室及产线端的实际检测场景，区别于常规接触式百分表类量具的单点测量局限，该装置可实现长行程范围内的连续位移输出与位置反馈，适配不同规格被测件的装夹测试需求。从实际使用场景来看，这类装置常部署在材料力学测试工位、小型机电产品耐久测试台、精密装配工位的位移校验环节，可替代人工手动调节的伸缩夹具，实现稳定可控的直线往复动作输出，避免人工操作带来的施力不均、行程偏差问题。整套结构采用底板承载式设计，安装基准面为底部整块铣平的金属底板，底板上预留多组阵列排布的安装孔位，可直接通过T型螺栓固定在标准光学平台或测试台架上，

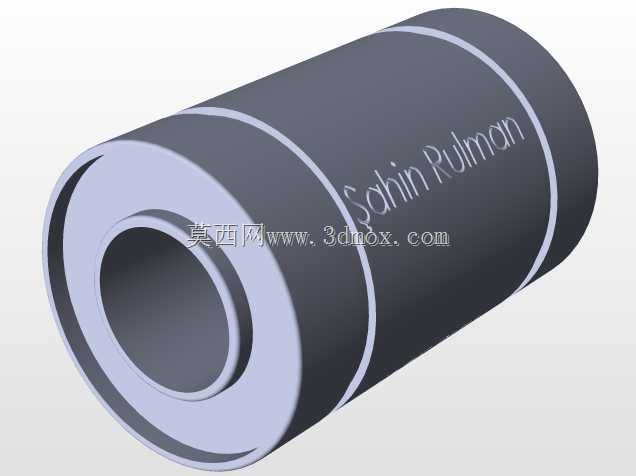

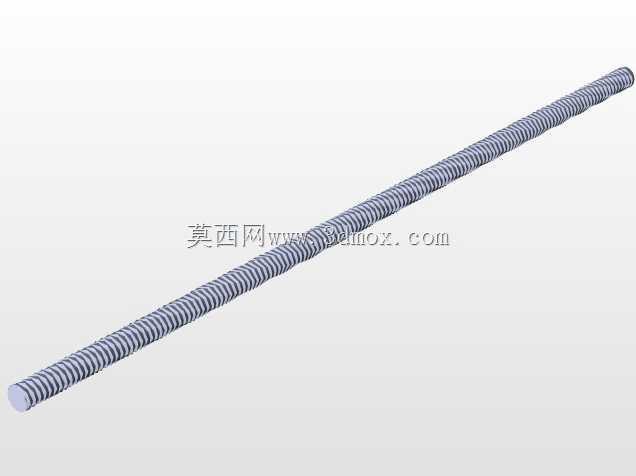

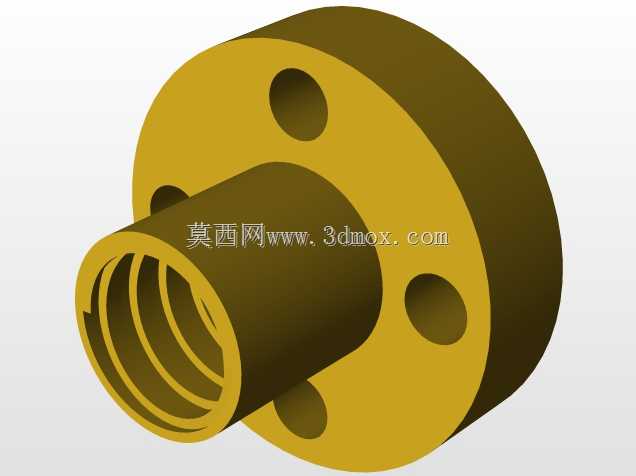

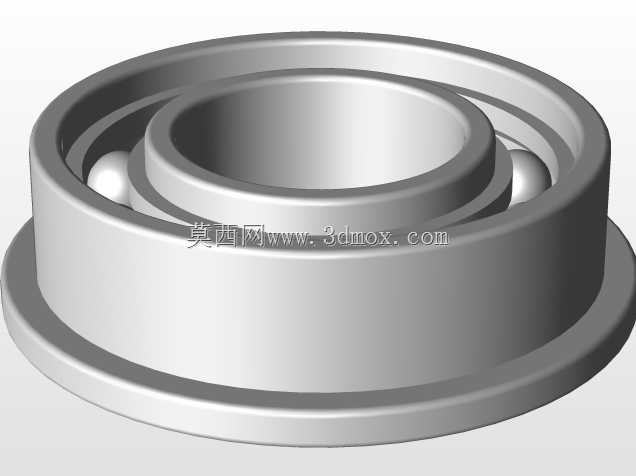

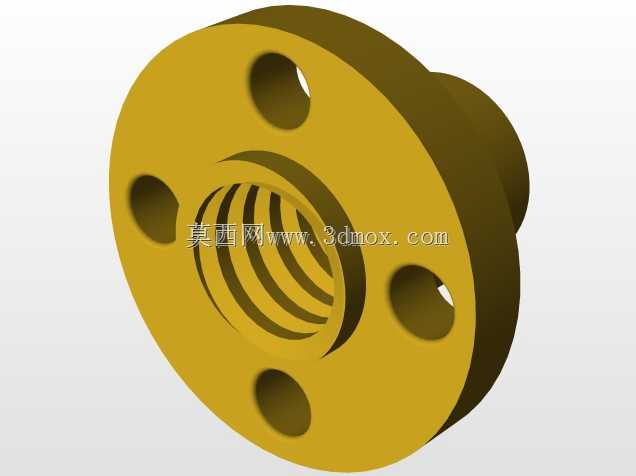

　　安装边界可适配多数常规测试工位的台架尺寸，无需额外定制转接板即可完成装固定。传动部分采用光轴导向配合丝杠传动的组合结构，四根平行布置的镀铬光轴作为滑动导向支撑，滑动座通过直线轴承与光轴配合，保证伸缩动作过程中无径向窜动，传动丝杠布置在导向轴中间位置，一端通过联轴器与驱动端连接，将旋转运动转化为滑动座的直线伸缩动作，传动间隙控制在微米级，满足精密检测的位移精度要求。驱动端集成电磁驱动组件，通过电磁力的可控输出实现伸缩动作的启停与速度调节，相比气缸驱动的结构，无需外接气源管路，部署更灵活，相比伺服电机直驱的结构，电磁驱动的响应速度更快，适合短行程高频往复的测试场景。滑动座上预留多组螺纹安装孔，可根据测试需求加装不同规格的检测触头、

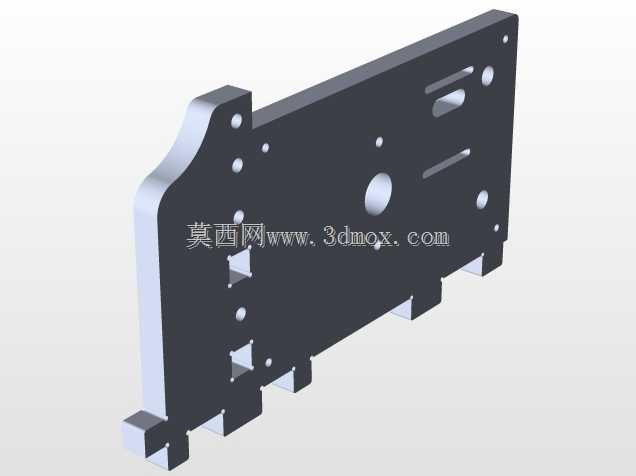

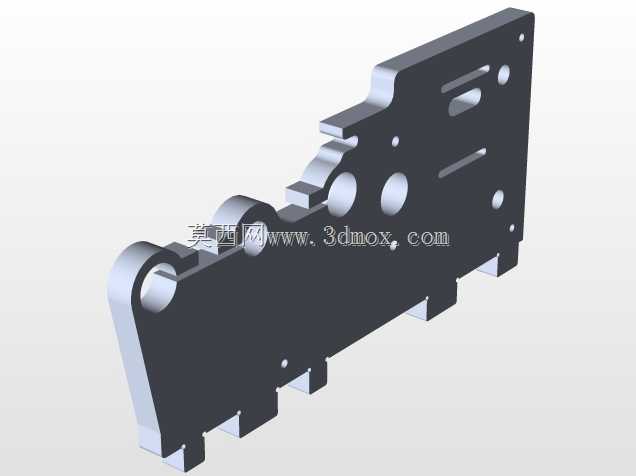

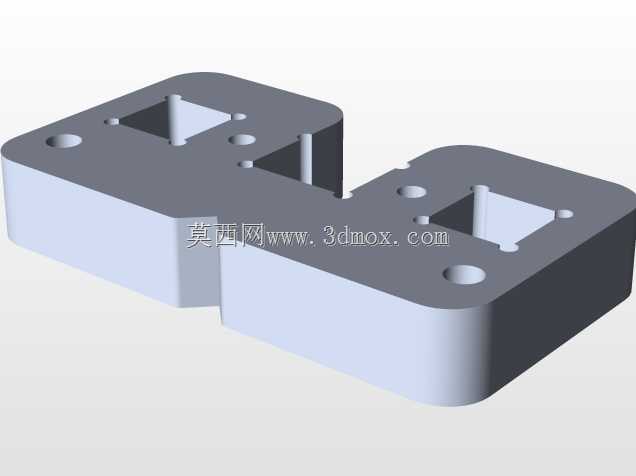

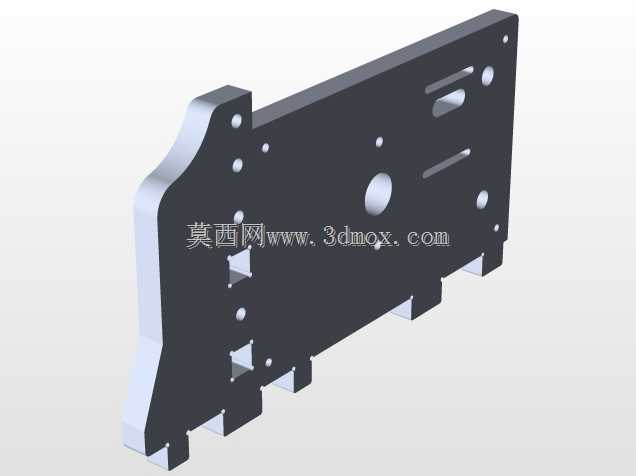

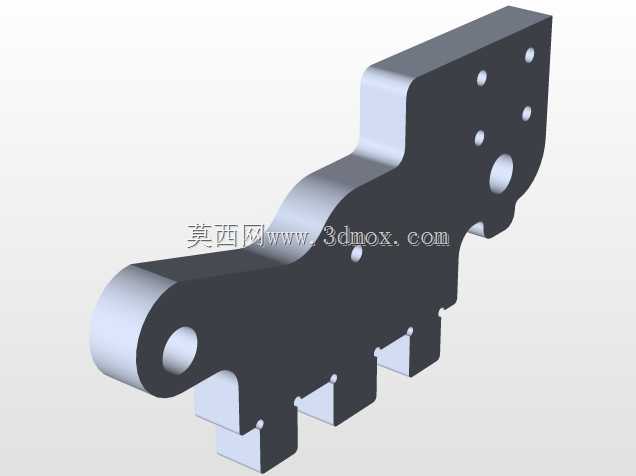

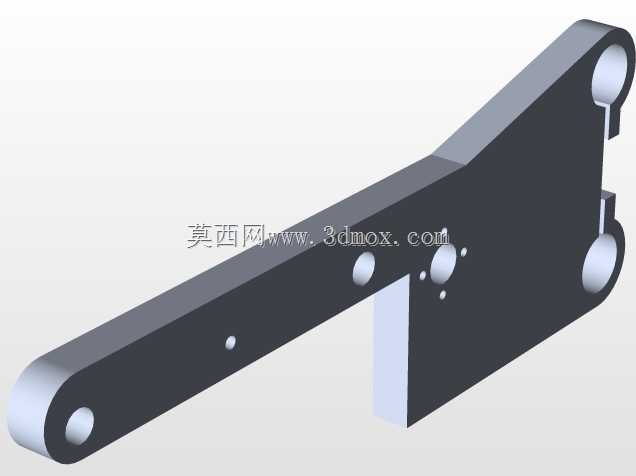

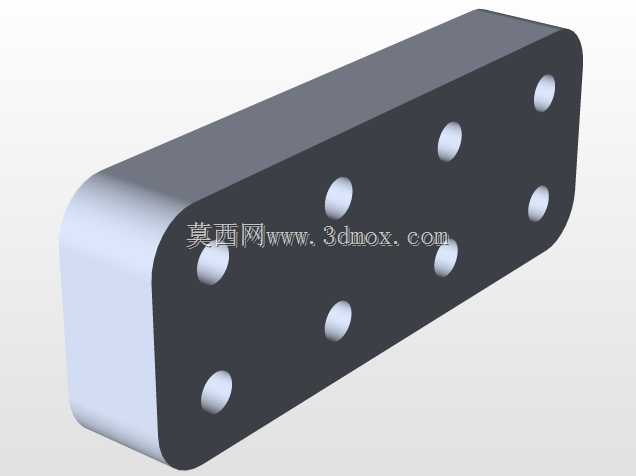

　　夹具或传感器，适配不同被测对象的装夹需求，比如测试弹性件的形变特性时，可加装压头配合力传感器实现力位同测，校验位移传感器精度时，可加装标准量块配合实现多点位校准。两侧的立式支撑板采用整体铣削加工，保证导向轴安装孔的同轴度，支撑板与底板之间通过定位销定位后螺栓锁紧，避免长期往复动作后出现结构松动，装置的伸缩行程可通过调整滑动座两侧的限位块位置进行自定义调节，限位块上加装缓冲阻尼件，避免滑动座运行到行程端点时出现硬碰撞，提升装置运行稳定性与使用寿命。设计过程中优先考虑了结构的易维护性，所有导向轴、传动丝杠均采用标准件选型，后续维护更换无需定制加工件，直线轴承采用可拆卸式安装结构，长期使用出现磨损后可快速更换，无需拆解整套装置。

　　电磁驱动部分与传动部分之间设置隔离腔，避免传动部分的润滑脂渗入电磁组件影响驱动性能，同时也能阻挡测试环境中的粉尘进入驱动端，提升装置在工业现场环境下的适应能力。整套结构的受力路径经过优化，伸缩动作过程中所有载荷均通过滑动座传递到导向轴，再通过两侧支撑板传递到底板，不会出现偏载力矩导致的卡滞问题，即使在单侧装夹被测件的情况下，也能保证伸缩动作顺畅无卡顿。从实际工程应用的角度出发，这套结构可直接作为独立的伸缩执行模块集成到各类专用测试设备中，也可单独作为位移发生装置用于量具校准、材料测试等场景，结构紧凑，安装灵活，相比市售同类伸缩装置，预留的扩展安装位更多，可适配的测试场景更丰富，设计时充分考虑了加工工艺性，所有结构件均采用常规铣削、钻孔工艺即可加工，无特殊工艺要求，加工成本可控，适合小批量制作投入实际工位使用。
