槽轮间歇传动机构结构设计

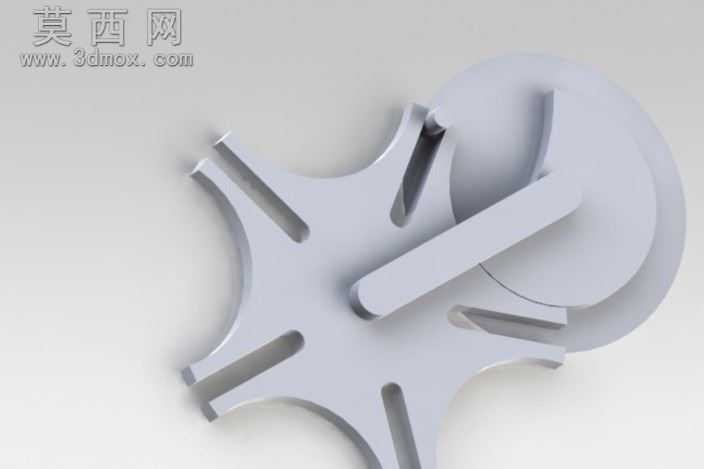

该槽轮间歇传动机构采用三维参数化建模方式完成整体设计，建模过程中首先梳理机构的核心运动逻辑：主动拨盘带动圆柱销做连续回转运动，当圆柱销嵌入槽轮的径向导槽时，会驱动槽轮完成对应角度的分度转动，当圆柱销脱离导槽后，槽轮上的凹形锁止弧与拨盘的凸形锁止弧相互配合，将槽轮精准锁止在固定工位，以此实现将连续回转运动转换为单向间歇分度运动的功能。建模阶段优先完成核心零件的尺寸参数定义，根据传动比要求确定槽轮的槽数为4，对应每次分度转动角度为90度，拨盘的回转中心与槽轮回转中心的中心距经过运动学仿真验证，确保圆柱销进入和脱离导槽时无刚性冲击，运动过程顺滑无卡滞。零件建模时严格遵循自上而下的装配设计逻辑，先在装配环境中搭建全局布局草图，确定各零件的配合基准、运动行程与干涉边界，再基于布局基准拆分生成拨盘、圆柱销、槽轮、锁止弧定位结构等独立零件，保证各零件的装配公差匹配合理，从设计源头避免装配干涉问题。材质与渲染阶段，为所有金属结构件赋予哑光银灰色金属材质，模拟普通碳素结构钢经喷砂处理后的表面质感，调整材质的粗糙度、反射率参数，让模型表面呈现均匀柔和的漫反射效果，无过度刺眼的高光反射，清晰展现零件的轮廓细节与结构特征；渲染时采用45度俯视角的柔光布光方案，主光源从左上方投射，搭配右下方的补光消除结构死角的浓重阴影，完整呈现槽轮的径向导槽、拨盘的锁止弧面、圆柱销的配合面等关键结构细节。结构设计上重点优化了槽轮导槽的过渡圆角，降低圆柱销与导槽侧壁的接触应力，减少运动过程中的磨损，锁止弧的配合面采用小间隙配合设计，既保证锁止状态下槽轮无多余窜动，又避免配合过紧导致的转动阻力过大。整体模型完整还原了槽轮机构的装配关系与运动原理，可用于间歇传动机构的原理演示、结构教学以及相关自动化设备的分度机构设计参考，建模过程中所有特征均采用全参数化定义，可根据实际使用的工位数量、分度角度需求快速调整槽数、中心距、拨盘半径等核心参数，快速衍生出适配不同工况的槽轮机构方案。
