水泥钢铁行业用工业风机叶轮结构

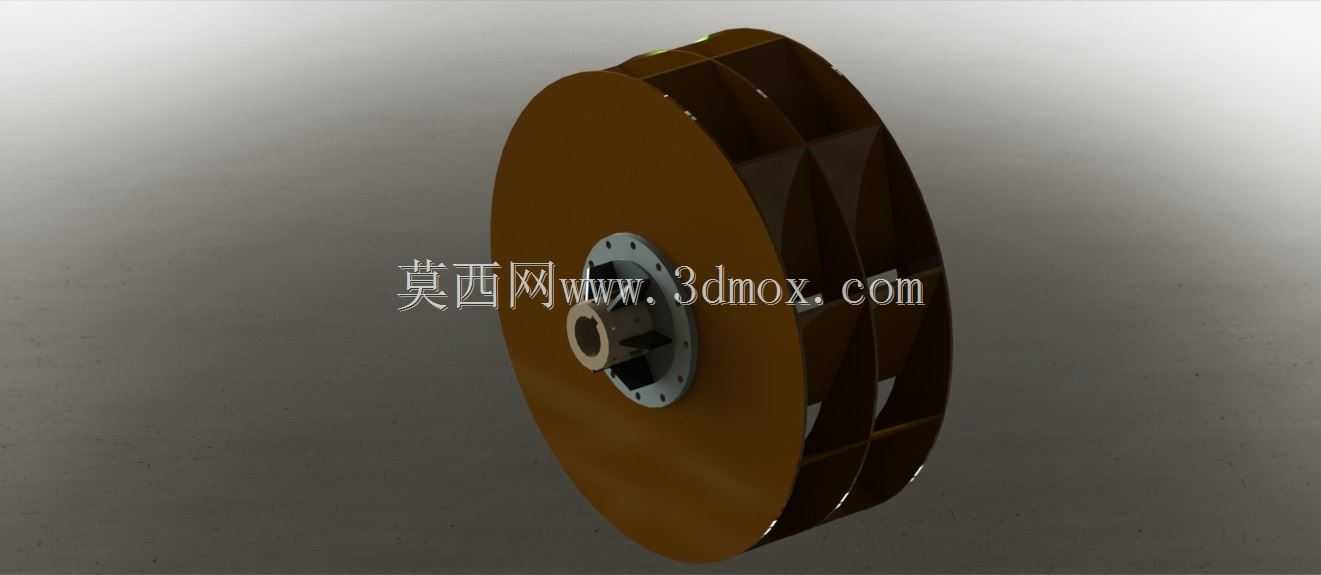

　　在水泥熟料煅烧、钢铁烧结及高炉送风这类高粉尘、高负荷的重工业生产场景里，通风系统的核心动部件长期承受含尘气流的持续冲刷，叶轮作为风机直接传递动能的构件，其结构合理性直接决定整套通风设备的连续运行周期。这款叶轮的结构设计完全围绕重工业场景的恶劣工况展开，没有采用普通民用通风设备的轻薄叶片构型，整体轮盘采用厚幅板设计，从根源上降低含尘颗粒高速撞击下的盘面变形概率，叶片采用后向直板型布局，相比机翼型叶片，这种构型在输送含硬质颗粒的气流时，不会因为叶片内腔进灰导致动平衡失效，更适配水泥磨循环风、烧结机尾除尘这类高浓度含尘气体的输送需求。从安装边界来看，叶轮中心的轮毂采用锥孔配合平键的连接结构，

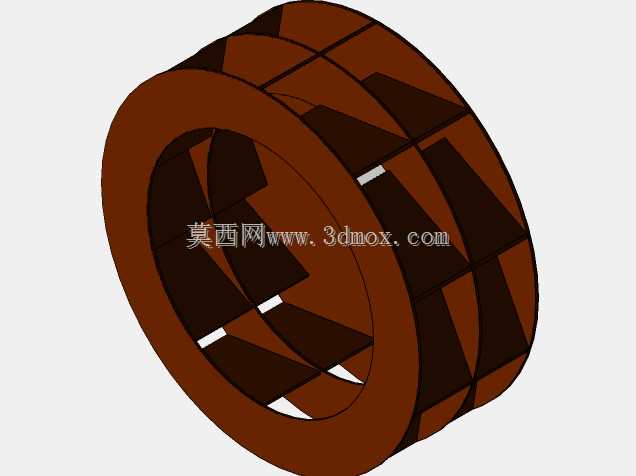

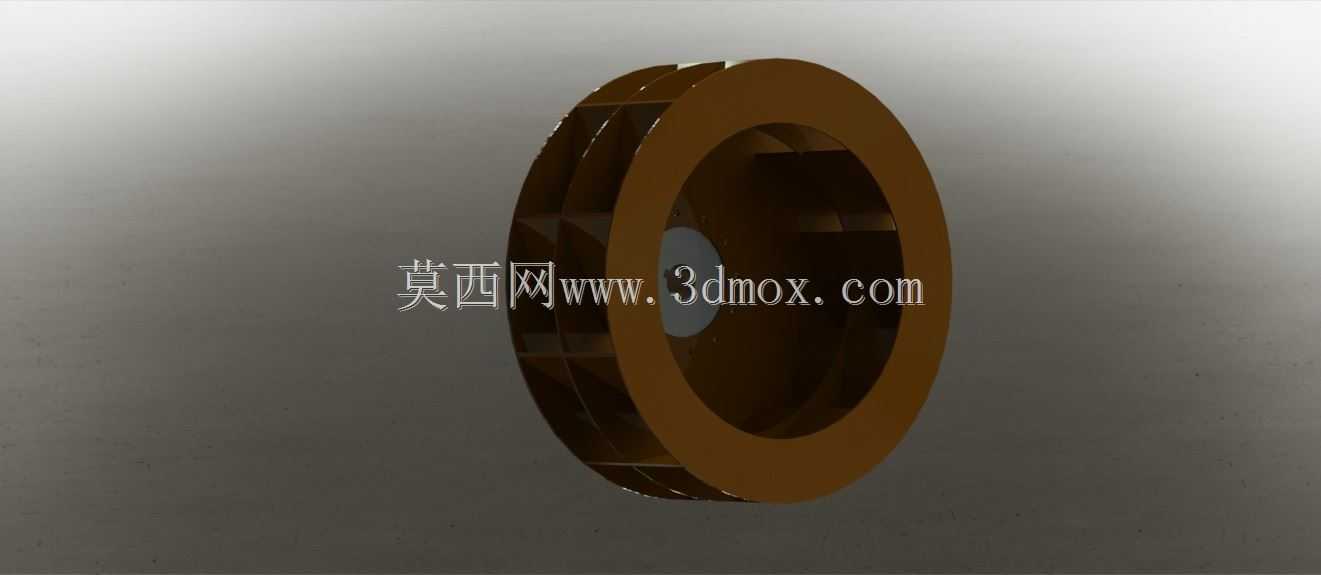

　　锥面配合可以保证叶轮与电机轴或者传动长轴的同轴度，避免长期运行后轴孔配合面出现磨损松旷，轮毂上的螺栓孔位按照通用工业风机的安装跨距设计，可直接适配多数同机号离心风机的主轴安装尺寸，不需要额外加工转接法兰，现场更换时的对位难度低，能缩短设备停机检修的时间。叶轮的前盘采用收敛式弧形结构，气流从轴向进入叶轮通道后，会沿着前盘的弧面平滑转向径向，减少气流在叶轮入口处的涡流损失，叶片与轮盘、前盘的连接位置采用连续满焊结构，焊接位置做了圆弧过渡处理，避免应力集中在焊缝边角处，在长期交变载荷作用下出现焊缝开裂的问题。考虑到水泥、钢铁行业的气流中往往带有高温颗粒，叶轮整体的材质选型预留了足够的热膨胀余量，常温下的动平衡校准按照G6.3级精度执行，

　　在200摄氏度以内的工作温度下，热变形量不会超出平衡允许的偏移范围，运行时的振动值可以控制在工业风机的合格区间内。叶片的出口角度经过匹配计算，在保证足够风压的前提下，降低气流离开叶片时的相对速度，从而减少颗粒对叶片出口端的冲刷磨损，叶片的厚度从根部到出口端采用等厚设计，磨损后可以直接采用耐磨堆焊的方式进行现场修复，不需要整体更换叶轮，降低后期运维的配件成本。在实际生产场景中，这类叶轮既可以用于除尘系统的引风机，承担含尘废气的输送任务，也可以用于工艺送风系统，为水泥窑、高炉提供燃烧所需的空气压力，结构上没有复杂的异形曲面，后期测绘、复刻的难度低，对于现场运维人员来说，不需要掌握复杂的曲面建模技巧，

　　就可以根据磨损后的叶轮实物完成测绘建模，快速制作替换备件。叶轮的整体径向尺寸按照常规工业风机的机号序列设计，安装时不需要对风机机壳进行扩径或者切割改造，轴向的定位台阶尺寸与通用风机的轴套、锁紧螺母尺寸匹配，现场安装时只需要按照原有叶轮的定位尺寸推到轴上的对应位置，锁紧固定螺母即可完成装配，不需要反复调整轴向间隙。从气动设计的角度，这款叶轮的流道宽度适配大流量通风需求，在相同转速下，相比窄流道叶轮，能通过更大体积的含尘气流，不容易被气流中的纤维状、大颗粒杂物堵塞，减少运行过程中清理叶轮积灰的频次，尤其适合钢铁厂原料场除尘、水泥厂煤粉制备通风这类杂物含量较高的通风场景。
