车辆差速器用螺旋锥齿轮传动结构

　　在车辆传动系统的差速器总成中，螺旋锥齿轮是承担动力换向传递的核心部件，其核心作用是将传动轴输入的纵向动力转向90度后传递给两侧半轴，最终驱动车轮实现车辆行进，这一结构特性决定了它在前置后驱、四驱车型的传动布局中不可替代的位置。和传统直齿锥齿轮、直齿圆柱齿轮相比，螺旋齿形的设计让轮齿啮合过程从瞬时全齿接触变为渐进式接触，齿面啮合重叠系数更高，传动过程中产生的振动、冲击与运行噪音都能得到有效控制，更适配乘用车辆对行驶平顺性、NVH性能的要求。

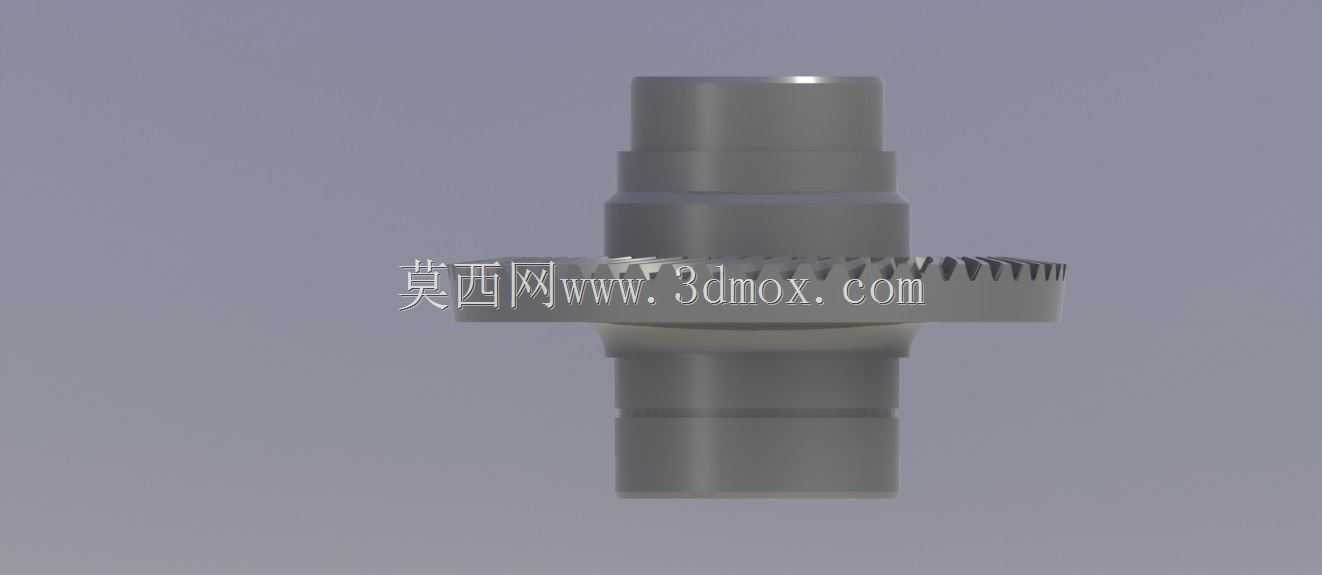

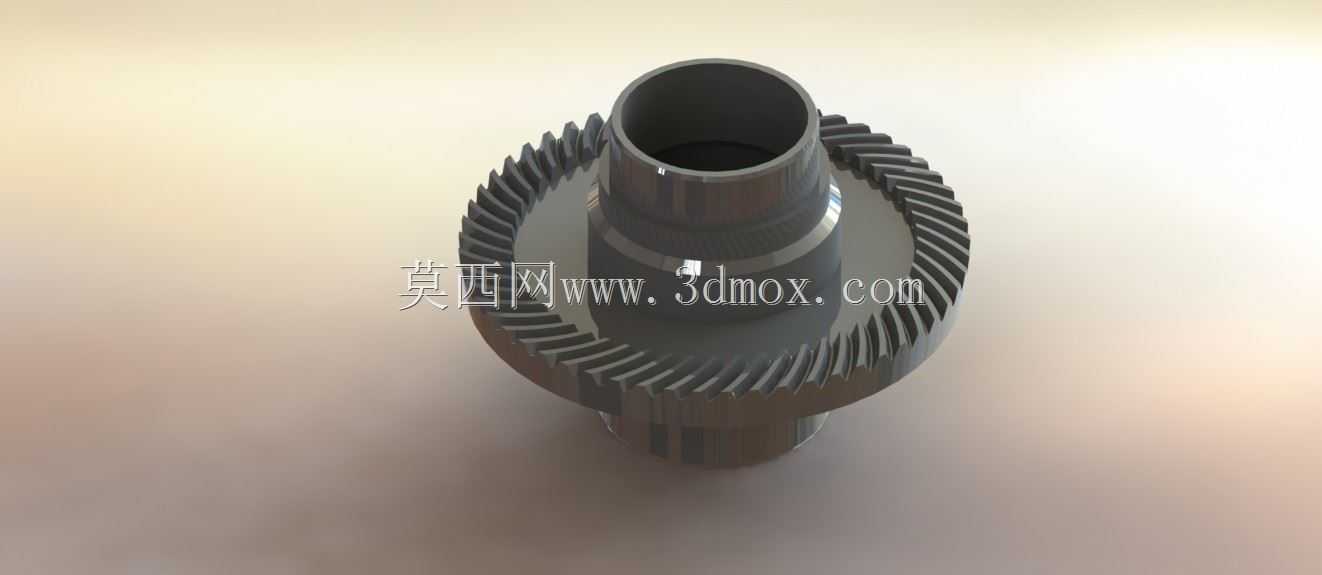

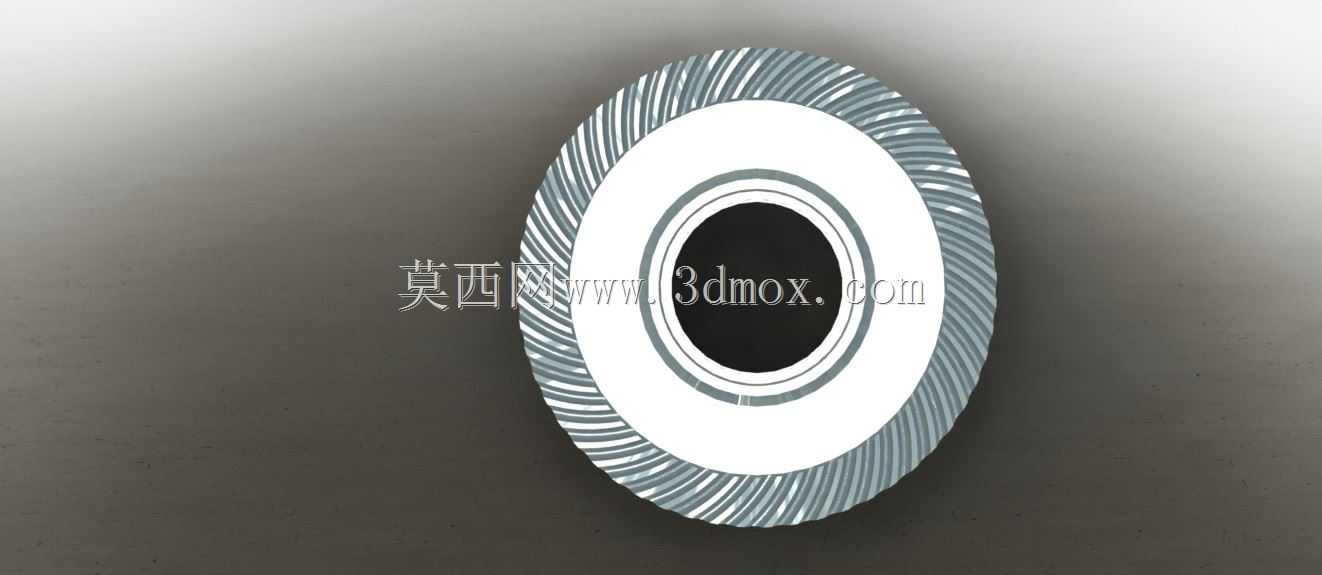

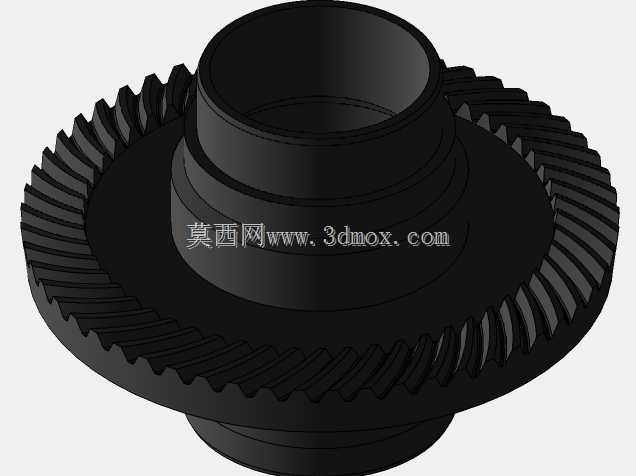

　　从结构设计逻辑来看，这类螺旋锥齿轮的主体为带中心通孔的阶梯轴式结构，中心通孔用于穿装半轴，与半轴花键配合传递扭矩，轮盘外缘加工有连续分布的螺旋状锥齿，齿形螺旋角经过匹配计算，保证啮合过程中至少有2-3个轮齿同时参与承载，能有效分散单齿承受的接触应力与弯曲应力，提升部件的抗冲击能力与疲劳寿命。齿部的锥角参数与配对齿轮严格匹配，保证安装后啮合印痕处于齿面中部区域，避免偏载导致的齿面早期点蚀、磨损问题。齿轮的安装定位基准为中间轴段的圆柱面与轴肩端面，轴段加工有对应的配合公差带，装配时与差速器壳体内的轴承位配合，保证齿轮运转时的回转精度，控制啮合间隙在合理范围内，间隙过大会导致传动冲击、异响，间隙过小则会造成齿面润滑不良、运转卡滞甚至烧蚀。

　　在实际工程应用场景中，这类螺旋锥齿轮除了应用在车辆差速器，也可用于其他需要相交轴动力传递的工业传动场景，比如部分农机传动箱、小型工程机械的换向传动机构，只要存在轴线垂直相交的动力传递需求，且对传动平稳性有一定要求，都可以选用对应参数的螺旋锥齿轮结构。设计这类齿轮时，需要先根据传递的额定扭矩、输入转速计算轮齿的模数、齿宽、螺旋角等核心参数，再结合安装空间的边界限制确定齿轮的最大外圆直径、轴段长度、中心通孔直径等尺寸，保证零件能顺利装入差速器壳体内部，同时预留足够的润滑空间，让齿轮油能充分到达啮合齿面与轴承配合位置，带走运转产生的热量与磨屑。

　　建模过程中需要重点关注齿形的生成逻辑，螺旋锥齿轮的齿面为复杂空间曲面，不能通过简单的拉伸、旋转特征生成，需要通过参数化的齿廓方程构建渐开线齿形，再沿螺旋锥面的导动线扫掠生成单齿，最后通过圆周阵列得到完整的轮齿结构，建模完成后需要进行啮合干涉检查，验证配对齿轮在全啮合行程中是否存在卡滞、干涉问题，同时校核轮齿的接触区域是否符合设计要求。齿轮的非齿面区域，比如轴段、端面等位置，需要根据装配需求设计对应的退刀槽、倒角、圆角结构，避免装配时出现锐边干涉，同时降低应力集中风险，提升零件的结构强度。

　　在实际选型匹配时，除了关注齿轮的承载能力参数，还需要重点核对安装边界尺寸，包括齿轮的总长度、最大齿顶圆直径、中心通孔直径、配合轴段的直径与长度、安装定位面的位置精度等，保证零件能与现有差速器壳体、半轴、轴承等部件完全适配，不需要额外进行二次加工。同时要注意螺旋锥齿轮的旋向与配对齿轮匹配，保证啮合时的轴向力方向符合轴承的承载设计，避免轴向力过大导致轴承过早失效。这类齿轮的加工通常采用铣齿、磨齿工艺，建模时的参数设置需要充分考虑加工工艺的可行性，避免出现无法加工的负角、过小圆角等结构，保证设计模型能直接对接生产制造环节。
