电动泵用闭式离心叶轮结构设计

　　在民用供水、工业流体输送、暖通循环等场景里，电动离心泵是应用占比最高的流体输送设备，而叶轮作为泵内唯一对流体做功的核心部件，其结构设计直接决定泵组的水力效率、运行稳定性与使用寿命。这款已完成落地制造的叶轮，针对中小流量高扬程的电动泵工况开发，适配单级单吸悬臂式离心泵的安装腔体，在结构设计阶段就充分考虑了铸造工艺性、动平衡精度控制以及实际运行中的水力载荷分布。

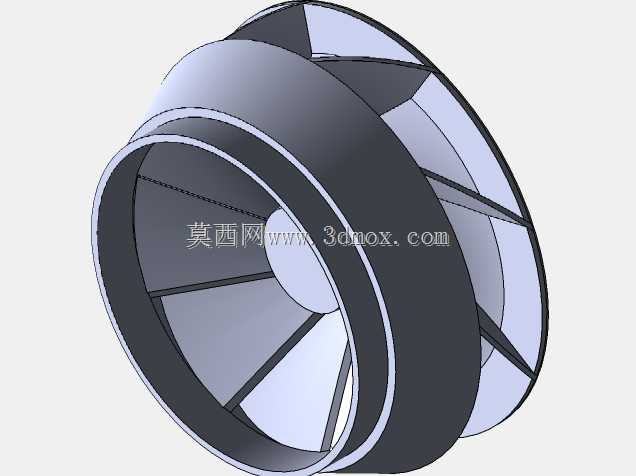

　　从实际应用场景来看，这类叶轮常配套在楼宇二次供水泵、小型工业循环泵、暖通系统补水泵当中，输送介质以常温清水为主，也可适配理化性质与水接近的无腐蚀性流体，运行转速多匹配2极或4极异步电机的直联传动，不需要额外设置减速机构。设计初期首先锁定的是安装边界尺寸：叶轮进口直径根据泵体吸入室的通径匹配，保证流体进入叶轮流道时不出现预旋过大的问题，出口宽度结合设计流量点的比转速计算确定，避免在额定工况下出现过大的冲击损失。叶轮整体采用闭式结构，前后盖板的厚度根据运行时的离心应力、水压应力做了等强度优化，在靠近轮毂的位置适当加厚，向轮缘方向逐步减薄，既保证结构强度，又尽可能降低叶轮自身的转动惯量，减少泵组启动时的电流冲击。

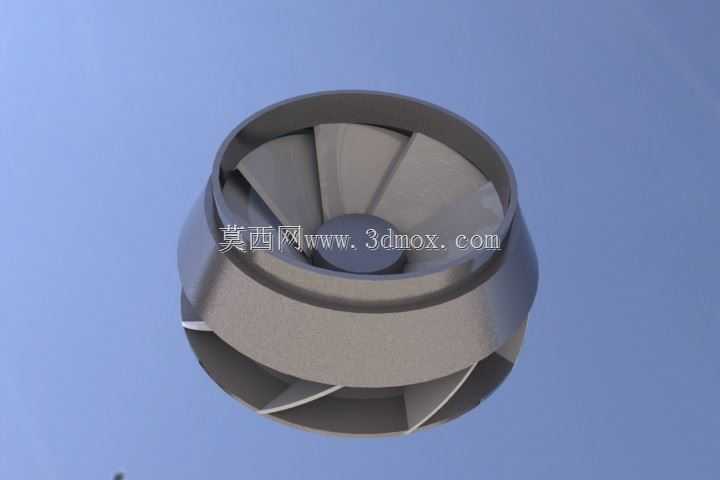

　　叶片采用后弯式三元扭曲设计，和传统的圆柱形叶片相比，扭曲叶片能够更好地适配流体在叶轮内从轴向到径向的流动转向，减少流道内的漩涡与脱流损失，在宽流量区间内都能保持较高的运行效率，同时降低泵组运行时的水力振动。叶片数量经过多轮水力仿真验证，在保证流道过流面积足够的前提下，控制叶片对流体的排挤系数，避免过多叶片造成的摩擦损失增大，也避免叶片数量不足导致的流道内流体滑移过大、扬程达不到设计要求的问题。叶片与前后盖板的连接处做了圆角过渡处理，一方面减少铸造时的应力集中，避免铸件出现冷隔、缺肉等缺陷，另一方面也能减少流体在转角位置的流动死区，降低局部冲刷磨损，延长叶轮的使用寿命。

　　轮毂部分的内孔根据泵轴的直径做公差配合设计，采用H7/js6的过渡配合，保证叶轮与泵轴的同轴度，键槽的尺寸按照对应轴径的国标平键规格设计，传递扭矩时能够保证足够的接触面积，避免运行时出现键的压溃或者松动。叶轮的轴向定位依靠轴肩和叶轮锁紧螺母实现，在轮毂的端面设计了与密封件适配的止口，能够配合机械密封或者填料密封的安装，防止泵体内的高压流体沿着轴间隙泄漏。在做动平衡设计时，叶轮的前后盖板外侧都预留了去重位置，在完成铸造和机加工后，可以通过在轮缘位置铣削去重的方式，将动平衡精度控制在G6.3级以内，满足泵组高速运行时的振动要求，避免因为不平衡量过大导致的轴承过早损坏、机械密封泄漏等故障。

　　从制造落地的角度，这款叶轮适配精密铸造工艺，流道部分不需要后续过多的打磨处理就能达到水力设计要求的表面粗糙度，前后盖板的外圆、轮毂内孔、端面等装配位置通过数控车床一次装夹加工完成，保证各配合面的形位公差，减少装配时的累计误差。实际装配到泵体之后，叶轮和泵体的密封环之间保持均匀的径向间隙，既避免间隙过大导致的容积损失增大，也防止间隙过小在运行时因为热膨胀或者轴窜动出现摩擦抱轴的问题。在实际运行测试中，这款叶轮在额定流量点的效率比同参数的圆柱叶片叶轮高出4个百分点左右，在0.7到1.3倍额定流量的区间内，运行振动值都保持在标准允许的范围内，没有出现明显的压力脉动增大的情况，能够满足长期连续运行的工况要求。

　　很多设计人员在做叶轮设计时容易忽略安装边界的细节，比如叶轮进口和泵体吸入室的对中问题、叶轮出口和导叶或者蜗壳隔舌的相对位置，这款叶轮在设计时就将轴向安装尺寸的公差控制在很小的范围内，装配后不需要额外调整垫片就能保证叶轮出口中心和蜗壳的流道中心对中，减少因为安装偏差带来的性能下降。另外针对输送介质中可能存在的细小固体颗粒，叶片的进口边做了适当的加厚处理，提高抗冲刷磨损的能力，在长期运行后也不会因为叶片进口磨损导致性能快速衰减。
