汽车外壳成型立式工装设备结构

　　这套立式结构的成型配套工装，主要服务于汽车白车身外壳件的冲压后定型、局部修边辅助以及预焊前的精准定位工序，在汽车零部件冲压焊装车间的工序衔接段应用十分普遍。不同于卧式排布的工装台架，该设备采用立式立柱作为核心承载主体，整体占地投影尺寸控制在1.2米见方以内，安装时仅需要通过底部法兰板上的四个M16膨胀螺栓与车间硬化地面固定，不需要额外开挖地坑做预埋基础，对于车间产线的灵活排布、工位调整十分友好，适配多车型混线生产时的快速工位切换需求。

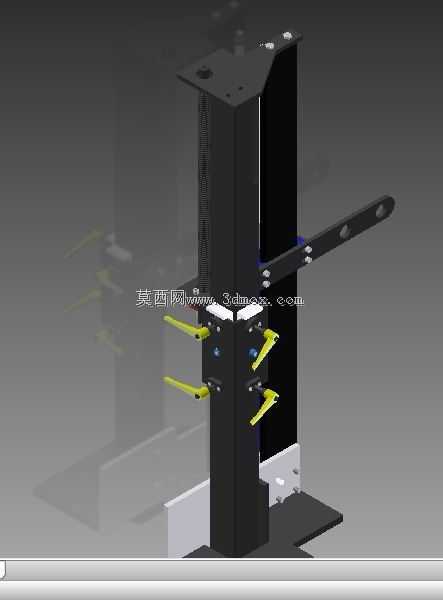

　　从结构设计逻辑来看，核心承载立柱采用厚壁矩形钢管焊接成型，内部做了加强筋排布来抵消侧面装夹时产生的倾覆力矩，立柱后侧预留了走线槽空间，可容纳气动管路、传感器线缆的内置排布，避免车间作业时管线剐蹭带来的损坏风险。立柱正面分层布置了四组手动快夹机构，夹头部分采用包胶处理，避免夹持汽车外覆盖件时对漆面或者镀锌层造成压伤，每组夹具的安装位置都预留了长条形调节孔，可根据不同车型外壳的曲面轮廓、夹持点位置做上下、前后的位置微调，调节行程覆盖150mm范围，能适配A级到B级乘用车侧围、门板等不同尺寸外覆盖件的装夹需求。

　　立柱侧面伸出的悬臂结构采用高强度铝合金型材加工，在保证结构刚性的前提下尽可能降低自重，悬臂末端设置了定位销孔，可配合外壳件上的工艺孔做精准定位，定位销采用快换式结构，更换不同车型对应的定位销仅需要10秒左右，能大幅缩短产线换型的停线时间。设备底部的接料托盘采用倾斜式设计，可承接成型修边过程中掉落的金属碎屑，托盘边缘做了翻边处理，避免碎屑散落到车间地面，日常清理时仅需要抽出托盘倾倒即可，维护操作十分便捷。

　　在实际生产场景中，该工装通常布置在冲压线末端与焊装工位的过渡段，冲压完成的汽车外壳件通过机械手或者人工转运到该工装上，通过侧面悬臂的定位销完成初定位后，操作工依次扳动四组手动夹具完成工件锁紧，后续可在该工位完成外壳件的局部瑕疵修整、卡扣预装、焊点预定位等工序，完成作业后松开夹具即可将工件转运到下一焊装工位。整套结构的设计没有采用复杂的气动或者电动驱动元件，全部采用手动机械结构，一方面降低了设备的制造成本与后期维护难度，另一方面在小批量试制、多车型混线的生产场景下，手动调节的灵活性远高于自动化夹具，不需要针对每个车型重新编写控制程序，仅需要调整夹具位置、更换定位销即可完成换型，十分适合汽车研发阶段的样件试制、以及小型改装厂的小批量生产需求。

　　从安装边界来看，设备整体高度控制在2.1米，不会与车间常规的2.5米净高的行吊安全距离产生冲突，立柱后侧距离墙面仅需要预留0.3米的管线维护空间即可，侧面操作侧预留1米的操作空间就能满足员工作业需求，对于厂房面积紧张的小型零部件加工厂十分友好。结构受力方面，设计时按照最大夹持50kg的外覆盖件做了强度校核，立柱的最大变形量控制在0.2mm以内，完全能满足汽车外覆盖件装夹时的定位精度要求，不会因为装夹变形导致后续焊接、装配出现尺寸偏差。夹头的包胶层采用聚氨酯材质，邵氏硬度控制在60度，既有足够的摩擦力保证夹持稳定性，又不会过硬压伤工件表面，针对铝制外覆盖件的装夹场景，还可以更换为特氟龙包胶夹头，避免铝件表面产生压痕。
