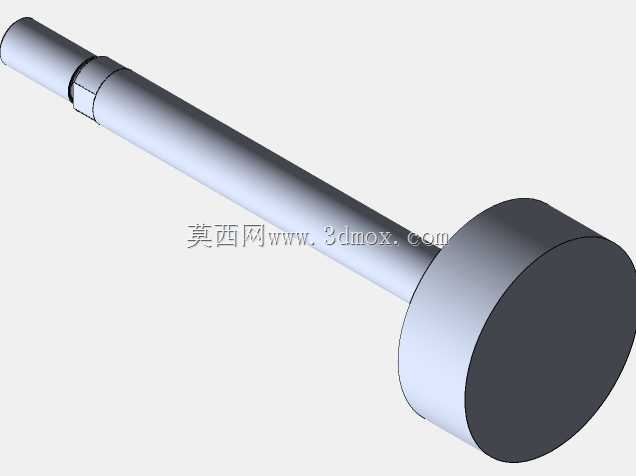

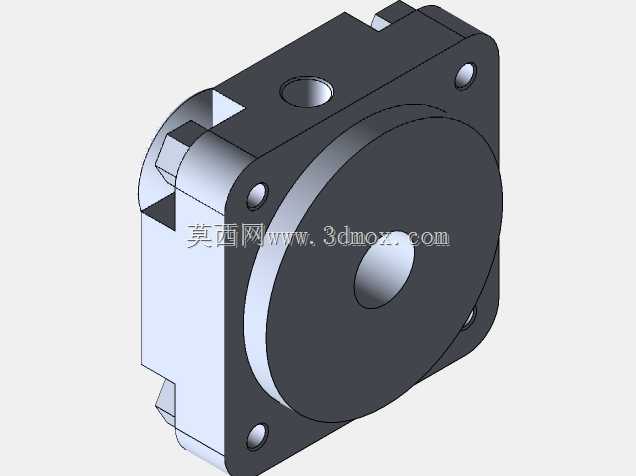

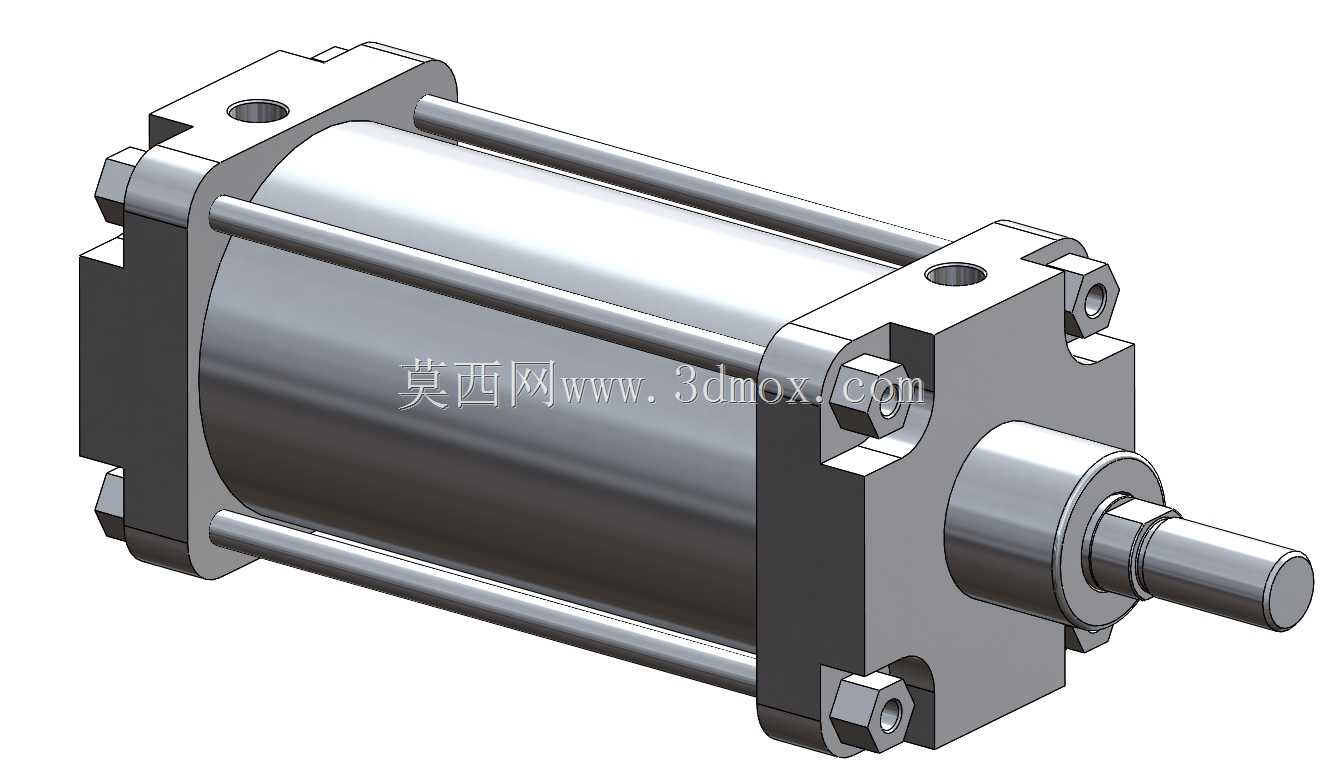

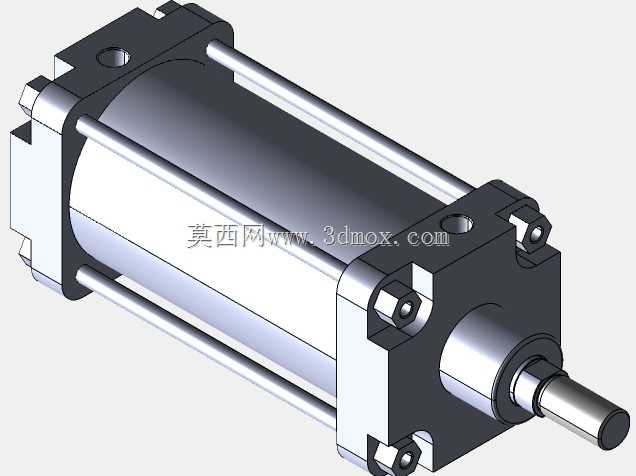

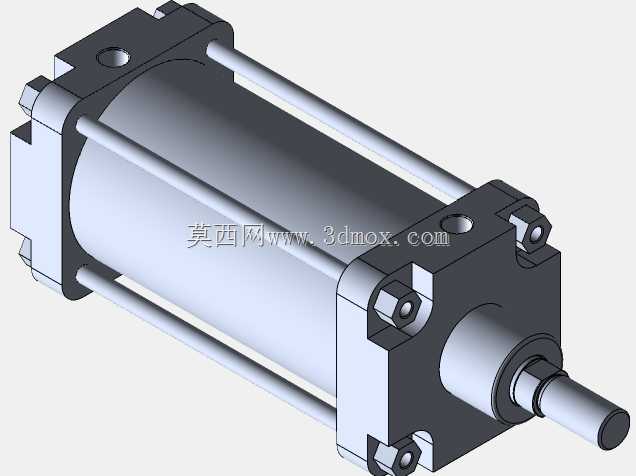

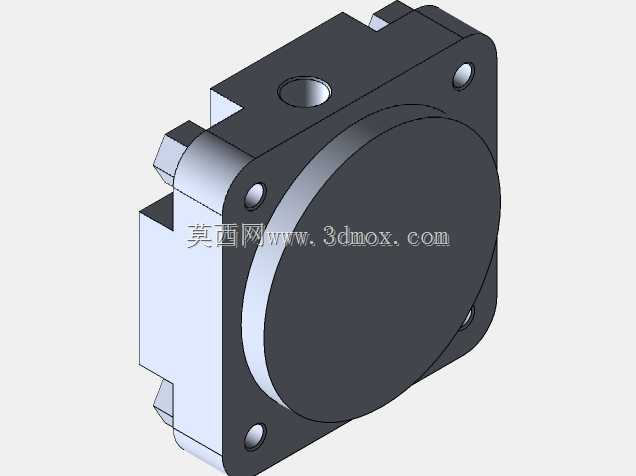

活塞部分采用了双向密封的沟槽设计,活塞密封圈同时承担动密封和气压承载的作用,活塞和活塞杆之间采用刚性连接加防松结构,避免高频往复动作下活塞杆和活塞出现相对窜动,导致输出端的动作精度下降。活塞杆的伸出端做了阶梯轴设计,最外端的细轴段用来安装外接的执行接头,中间的轴肩用来做行程限位的贴合面,根部的轴段和前端盖的导向套配合,保证活塞杆伸出收回的时候不会出现径向偏摆,这一点对带侧向负载的应用场景尤其重要,很多现场气缸早期漏气、活塞杆磨损,都是因为导向长度不足,侧向力直接作用在密封件上导致的。前后端盖上都预留了标准的安装螺纹孔,端盖的法兰面加工有定位止口,既可以通过法兰直接安装在设备立板上,也可以配合脚架做卧式安装,这款活塞执行元件的输出推力标定为750千克力,在气动传动回路里属于中高推力档位的执行部件,主要适配需要大推拉力、长行程直线动作的工业场景,比如自动化产线的重载工件推料定位、大型工装夹具的夹紧锁止、物流分拣线的重型挡停机构、环保设备里的闸门启闭驱动,还有部分冲压辅助工位的顶料动作,都能看到这类结构的应用。和小缸径薄型气缸不同,这个结构采用了四根贯通式拉杆的缸体锁紧设计,前后端盖通过拉杆施加预紧力压紧缸筒,相比螺纹旋合的端盖结构,这种拉杆式设计能承受更高的工作气压,在0.6-0.8MPa的常规工厂气源压力下,不会因为反复的气压冲击出现端盖松动、密封失效的问题,长期运行的结构可靠性更有保障。从结构设计逻辑来看,

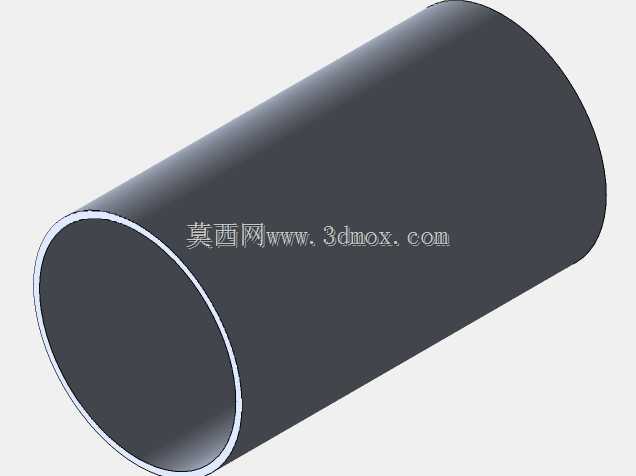

安装孔的位置公差按照气动元件的通用行业标准设计,能和市面上同规格的安装附件直接适配,不需要单独做安装转接板,能减少现场安装的加工工作量。缸筒采用了光滑内壁的精密管材,内壁粗糙度控制在适合密封件长期摩擦的区间,既不会因为太粗糙导致密封件快速磨损,也不会因为内壁过于光滑导致密封唇口无法形成稳定的油膜,延长密封件的使用寿命。在设计建模的时候,需要重点关注几个边界尺寸:首先是活塞杆伸出后的最大外伸长度,要核算活塞杆的压杆稳定性,750千克力的推力下,如果行程过长,活塞杆伸出到最大位置时承受轴向推力,容易出现杆体弯曲的问题,所以这个结构的行程设计控制在合理区间,保证压杆稳定系数在安全范围内;其次是端盖上的进出气口位置,
建模时要留出气管接头的安装空间,避免安装后气管和周边设备结构产生干涉;还有拉杆的安装位置,要保证四根拉杆的预紧力均匀,建模时拉杆的通孔位置和端盖的密封槽位置要错开,不能因为钻拉杆孔破坏了端盖的密封面。另外,前端盖的导向套长度做了加长设计,比普通标准气缸的导向套长近三分之一,能承受一定的侧向负载,很多现场应用里执行元件不可避免会受到偏载,加长导向套能把侧向力传递到端盖本体上,减少密封件承受的径向力,大幅降低密封件的偏磨概率。活塞的两端都设置了缓冲垫片,当活塞运动到行程端点的时候,垫片会先和端盖的缓冲面接触,吸收活塞运动的冲击动能,避免金属直接碰撞产生噪音和结构损伤,不需要额外配置外置的液压缓冲器就能满足大部分工况的缓冲需求,
简化了周边回路的配置。从实际选型的角度来说,这类活塞执行元件适合气源压力稳定、需要持续大推力输出的工位,不适合高频高速往复的场景,因为大活塞的运动质量较大,高频动作下的惯性冲击会影响整体结构寿命,在建模装配的时候,要注意所有密封件的沟槽尺寸都符合对应密封件的标准尺寸要求,沟槽的倒角、粗糙度都要满足密封设计规范,不能随意更改沟槽尺寸,否则会出现密封失效漏气的问题。另外,端盖和缸筒接触的端面加工有密封槽,安装O型圈实现静密封,建模时要保证密封槽的压缩量在合理范围,压缩量太小会漏气,压缩量太大会导致装配时O型圈被挤切损坏。整个结构没有多余的复杂零件,所有零件都是回转类或者板类零件,加工工艺性好,不需要特殊的加工设备就能完成生产制造,后期维护的时候只需要更换密封件就能恢复性能,维护成本较低。
