汽车用通风式制动盘结构设计

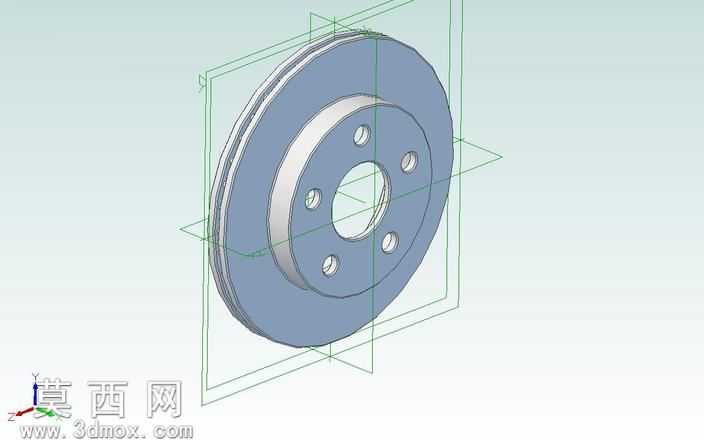

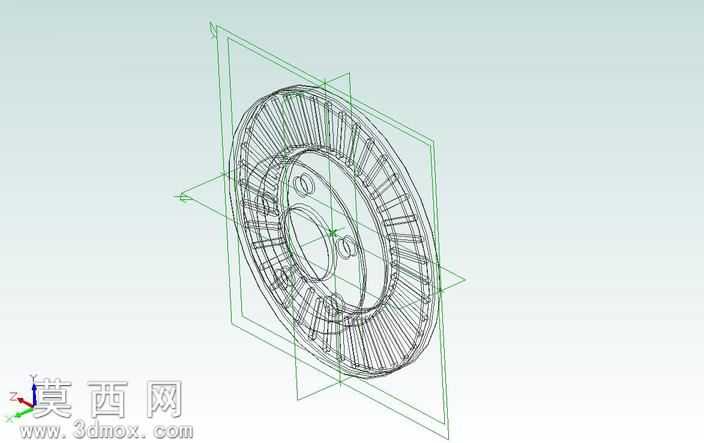

本作品为汽车通风式制动盘三维建模成果，建模过程依托三维参数化设计软件完成，整体采用全参数化草图驱动的建模逻辑，首先绘制制动盘的中心基准轴与安装端面基准面，以中心基准为原点绘制安装法兰的截面轮廓，通过旋转凸台命令生成制动盘的核心安装基体，保证中心定位孔与五个螺栓安装孔的位置度符合汽车轮毂装配的通用公差要求。建模过程中重点还原通风制动盘的双层摩擦片结构，在两层摩擦工作面之间构建均匀分布的径向通风散热筋，散热筋采用流线型截面设计，既保证制动盘旋转过程中空气可沿筋片间隙快速流通带走摩擦热量，又通过筋片的连接结构提升整体盘体的结构刚度，避免长期制动高温下出现盘体翘曲变形。材质设置上，摩擦工作面区域赋予灰铸铁材质属性，还原铸铁制动盘特有的哑光金属质感，安装法兰区域做轻微的机加工面质感区分，通过渲染环境的光影调整，清晰展现盘体的厚度层次、通风间隙的通透结构以及安装孔的倒角细节。设计过程中充分考虑通风制动盘的实际工作场景，双层摩擦面的厚度取值匹配主流乘用车的制动摩擦片磨损余量要求，中心安装孔的直径、螺栓孔的分布圆直径均参照常规家用轿车的轮毂安装参数设定，通风筋的数量与排布角度经过反复调整，既保证散热效率满足连续制动的热负荷需求，又避免筋片过多导致盘体重量过大增加簧下质量。建模全程保持特征树的逻辑清晰，所有尺寸均通过全局参数关联，可根据不同车型的安装需求快速调整盘体外径、厚度、安装孔位等核心参数，适配不同级别车型的制动系统匹配需求，模型完成后通过等轴测视角的渲染输出，完整呈现制动盘的整体外观、内部通风结构以及各部位的装配衔接细节，可用于汽车制动系统的结构展示、教学演示以及后续的工程化改制参考。
