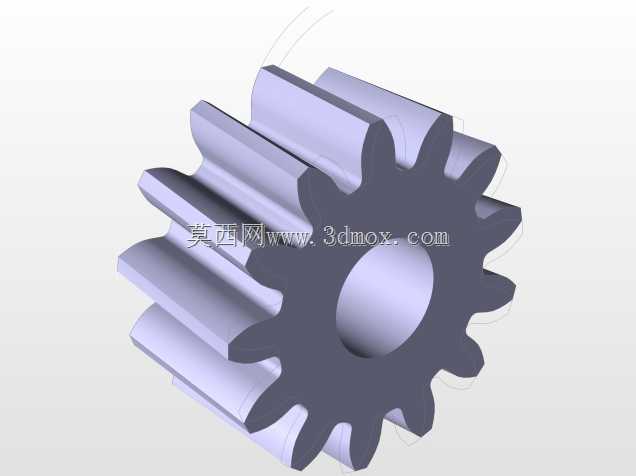

渐开线螺旋圆柱齿轮传动结构设计

　　在各类需要平稳传递旋转扭矩的机械设备传动链路里，螺旋圆柱齿轮是应用覆盖范围极广的基础啮合零件，和直齿圆柱齿轮相比，其轮齿沿轴向呈螺旋角排布，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿传动整齿同时冲击啮合的问题，因此在中高速、重载的传动工况下，能有效降低传动噪音、减少啮合冲击，提升整套传动系统的运行平稳性与负载承载能力。这类齿轮常被布置在减速器、机床主轴箱、汽车变速器、自动化输送设备的动力传递环节，用来在平行轴之间传递旋转动力，部分参数适配的设计也可用于交错轴的小功率传动场景，适配的工况转速区间覆盖从每分钟几十转的低速重载输送设备，到每分钟数千转的高速精密主轴传动，不同的螺旋角、模数、齿数设计可以匹配不同的传动比、

　　负载扭矩与安装空间要求。从设计逻辑来看，这类螺旋齿轮的建模首先要确定核心传动参数，根据传动链路需要的传动比确定齿数，根据传递的额定扭矩计算模数取值，再结合允许的轴向力大小选定合适的螺旋角——螺旋角越大，啮合重合度越高，传动越平稳，但同时会产生更大的轴向分力，对支撑轴承的轴向承载能力要求也会相应提升，因此常规通用传动场景下螺旋角多选取8度到20度之间的数值，平衡传动平稳性与轴向负载的影响。齿形部分采用渐开线齿廓设计，保证啮合过程中瞬时传动比恒定，避免传动过程中出现速度波动，齿向方向沿螺旋线扫掠成型，保证轮齿啮合时的接触线沿齿长方向逐步变化，减少啮合刚度突变带来的振动与噪音。从安装边界来看，这类齿轮的中心孔是核心安装定位基准，

　　孔的尺寸公差、圆柱度要求直接决定齿轮安装后的径向跳动精度，进而影响传动啮合间隙与运行噪音；齿轮的齿顶圆直径、齿宽尺寸是安装避让的核心边界参数，设计配套的传动箱体、轴系零件时，需要预留足够的径向间隙与轴向窜动空间，避免齿轮运转过程中与周边结构件发生干涉；齿轮端面与轴肩、挡圈的贴合面需要保证足够的平面度，避免安装后齿轮出现偏斜，导致轮齿接触偏载，加剧局部齿面磨损。在实际应用选型中，需要注意这类螺旋齿轮的旋向匹配问题，平行轴传动时配对的两个齿轮螺旋角大小相等、旋向相反，才能保证正确啮合；如果是交错轴传动场景，则需要根据轴的交错角调整两个齿轮的螺旋角与旋向，保证轮齿齿向能够正确贴合。齿面的接触强度、

　　齿根的弯曲强度是这类零件设计时的核心校核指标，重载工况下通常会对齿面进行淬火、渗碳处理提升表面硬度，增强齿面抗点蚀、抗磨损能力，轻载传动场景也可采用调质处理的毛坯直接加工齿形，平衡加工成本与使用寿命。建模过程中需要注意齿根过渡圆角的处理，避免齿根处出现应力集中，在交变负载下引发齿根断裂失效；轮齿的螺旋线导程需要和选定的螺旋角、分度圆直径精准匹配，否则加工出的齿轮会出现啮合卡滞、接触不良的问题，无法正常传递动力。这类齿轮在装配时需要调整合适的齿侧间隙，间隙过大会导致正反转切换时出现冲击空程，影响传动精度，间隙过小则会导致运转时齿面润滑不良，加剧磨损甚至出现卡齿烧蚀的问题，不同工况下的侧隙取值需要根据传动精度要求、工作温度变化范围、润滑方式综合确定，高速运转的齿轮需要预留更大的侧隙容纳热膨胀量，精密进给传动的齿轮则需要较小的侧隙保证传动定位精度。
