直齿圆柱齿轮刺传动零件结构设计

项目分类:齿轮 发布时间:2022-02-05 ID:545840

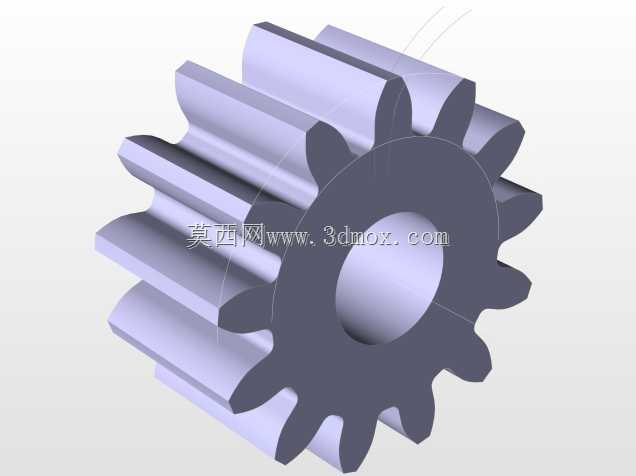

  • 直齿圆柱齿轮刺传动零件结构设计

  在常规的机械传动系统布局里,这类直齿圆柱齿轮结构的应用覆盖了绝大多数定传动比的动力传递场景,从中小型输送设备的动力输入端减速组,到工装夹具的手动调节传动链,再到小型机床的进给机构传动单元,都能见到这类结构的身影。不同于斜齿轮的轴向力附加载荷,这类直齿结构在安装时不需要额外配置承受轴向力的轴承组合,能有效压缩支撑组件的轴向安装空间,对于布局紧凑、轴向尺寸受限的传动腔体来说适配性更强。从结构设计逻辑来看,该齿轮采用实心辐板式的基础构型,中心设置等直径通孔作为轴孔配合面,轴孔与齿轮本体的同轴度公差需要控制在IT7级精度区间,才能保证装配后运转过程中不会出现径向跳动超差的问题,避免啮合过程中出现齿面载荷分布不均、局部应力集中的情况。

  齿部采用标准渐开线齿形设计,齿顶高系数取常规1的标准值,顶隙系数取0.25,能和同模数的标准直齿轮实现无侧隙或者微侧隙啮合,满足不同工况下的传动回差要求。齿宽的设计参考了常规轻载传动的取值逻辑,齿宽与分度圆直径的比值控制在0.2到0.4的区间内,既保证足够的齿面接触面积来传递额定扭矩,又不会因为齿宽过大导致装配时的轴向错位引发齿端偏载。在实际的设备装配场景中,这类齿轮的安装边界需要重点关注:齿轮的齿顶圆与传动腔内壁的径向间隙需要保留至少3到5毫米,避免运转过程中因为热胀冷缩或者轴系挠曲变形出现齿顶与腔壁的刮擦;轴孔与配合轴的连接通常采用平键周向固定,键槽的对称度公差需要和齿形的基准轴线保持统一基准,

  才能保证扭矩传递过程中键侧受力均匀,不会出现单侧边压溃的失效形式。从功能特性层面来说,这类直齿轮的传动效率能达到96%以上,在润滑条件良好的闭式传动箱体内,长期运转的磨损速率远低于开式传动场景下的同参数齿轮,日常维护只需要定期更换对应牌号的齿轮润滑油,检查齿面的点蚀、磨损情况即可,不需要复杂的维护工序。在建模过程中,齿形的生成需要严格按照渐开线的生成逻辑进行参数化绘制,先确定基圆、分度圆、齿顶圆、齿根圆的基准尺寸,再通过渐开线方程生成单侧齿廓曲线,阵列后完成齿根过渡圆角的处理,齿根处的圆角半径通常取0.38倍模数,能有效降低齿根处的应力集中系数,提升齿轮的弯曲疲劳强度。这类齿轮在实际选型替换时,只需要确认模数、齿数、齿宽、

  轴孔直径以及键槽尺寸这几个核心参数,就能实现同规格零件的互换,不需要对周边的安装结构做额外修改,对于设备的后期运维、备件替换来说十分友好。在一些手动调节的工装结构里,这类齿轮还可以和齿条配合使用,将旋转运动转化为直线运动,实现工作台的精准位移调节,这时候齿面的硬度通常会做调质处理,硬度控制在HB220到260之间,既能保证足够的耐磨性,又能避免齿面过硬导致手动调节时的卡顿感。需要注意的是,这类直齿轮在高速运转场景下的啮合噪声会比斜齿轮稍大,所以在转速超过1500转/分钟的传动场景中,通常会对齿顶做适当的修缘处理,降低啮入啮出过程中的冲击载荷,既能有效控制运转噪声,又能延长齿轮的使用寿命。
