带端面圆柱头的外螺纹传动构件

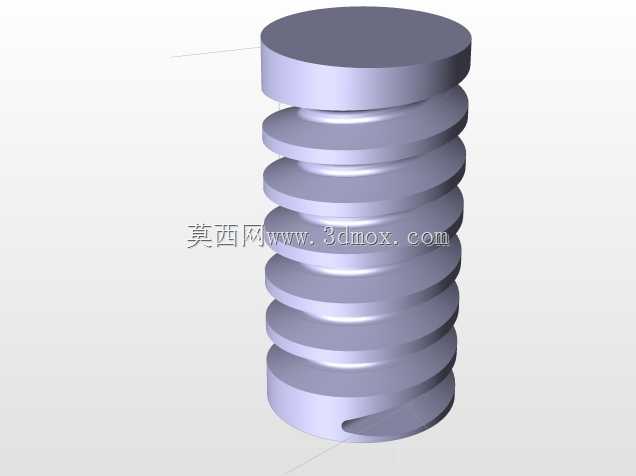

　　这类带圆柱端头的外螺纹构件，在轻载进给机构、小型工装夹具的调节模块里应用十分普遍，和普通紧固件螺纹不同，它的牙型经过专门优化，更适配低速往复位移的传动场景，不会像连接螺丝那样频繁出现咬合卡滞的问题。做这个结构的三维建模时，首先要明确安装边界：上端的圆柱头直径要大于螺纹大径，一方面是给端部的受力接触面留出足够的承压面积，避免调节时端面压伤配套的工装基体，另一方面也能作为行程限位的硬止点，防止螺纹旋合超出行程范围出现脱扣。建模过程中螺纹牙的收尾处理是容易出问题的细节，很多新手做螺纹会直接把螺旋切除特征沿整个杆长贯通，实际生产里这种结构在端部收尾处会出现锋利的飞边，装配时很容易刮伤配合的内螺纹牙型，所以在下端做了平滑的螺纹收尾切口，

　　让最后一圈螺纹逐渐收窄到杆体表面，既符合机加工时螺纹退刀的工艺逻辑，也能让旋合过程更顺滑。从功能特性上看，这个构件不需要承受大扭矩的重载传动，所以牙距选择的是中等螺距规格，兼顾调节精度和进给效率，螺距太小的话调节时需要转动太多圈数影响操作效率，螺距太大又会导致微调精度不足，没法满足工装夹具里毫米级的位置调节需求。圆柱头的厚度设计也有讲究，太薄的话端部承压时容易出现变形，太厚又会增加不必要的零件重量，还会占用过多的安装空间，实际设计时要根据配套的拧紧或者驱动方式确定厚度，如果是用手拧调节的场景，圆柱头表面还可以增加滚花结构，但这个模型对应的是用工具驱动的场景，所以端面保持平整即可，不需要额外的防滑结构。在实际设备装配里，

　　这个构件的安装需要预留足够的旋合行程空间，杆部的光轴部分（如果有的话）要和导向孔保持合适的间隙配合，间隙太小会导致转动卡滞，间隙太大又会出现传动偏摆，影响位置调节的同轴度。另外螺纹部分的配合公差选择也很关键，作为传动使用时不能选太紧的过盈配合，也不能选间隙太大的松动配合，一般选中等间隙的过渡配合等级，既保证转动顺滑，又不会出现轴向窜动影响调节精度。很多做小型自动化设备的设计人员在选这类零件时，经常会直接拿紧固件螺丝代替，实际用起来就会发现普通连接螺丝的牙型是为了锁紧设计的，牙面粗糙度和配合公差都不适合频繁转动调节，用不了多久就会出现牙型磨损、调节卡顿的问题，而专门设计的这类传动螺纹构件，牙面的受力角度更适合传递轴向的推拉力，

　　长期往复使用的磨损量更小，寿命是普通连接螺丝的数倍。建模的时候还要注意螺旋线的起始角度和端部切口的位置对应，保证收尾处的结构和实际加工出来的零件一致，不然导出工程图的时候会出现视图表达错误，影响后续的加工生产。另外上端圆柱头和螺纹杆部的衔接处要做微小的圆角过渡，避免应力集中，因为这个位置在承受轴向推力的时候是应力集中点，如果是直角衔接的话，频繁受力容易在根部出现断裂隐患，做小圆角过渡既不会影响装配，还能大幅提升零件的结构强度。
