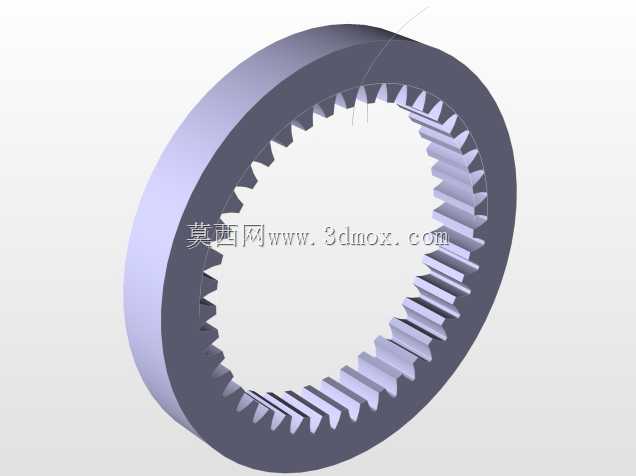

内啮合齿圈式传动齿轮结构设计

　　在行星轮系、回转减速机构、大扭矩传动工位的设计选型中，内齿圈是核心的啮合传动构件，这类带内齿的环形齿轮，和常规外啮合齿轮的传动逻辑存在本质差异，它的齿形加工在环形结构的内侧，和行星轮、太阳轮配合形成紧凑的减速传动结构，能在极小的安装空间内实现大传动比的动力传递，这也是它在风电增速箱、工程机械行走减速、工业机器人关节减速器、重型机床回转工作台驱动结构中被广泛应用的核心原因。

　　从实际工程应用的角度看，这类内齿圈的设计首先要匹配传动系统的模数、压力角、齿顶高系数等基础啮合参数，齿形的渐开线轮廓需要和配对的行星轮做无侧隙啮合校验，避免传动过程中出现回程间隙过大、齿面偏载、啮合冲击等问题。不同于外齿轮的悬臂式受力状态，内齿圈的轮齿是分布在环形基体的内侧，啮合过程中齿根的受力方向朝向环形基体的外侧，基体的环形结构本身能提供更好的刚性支撑，同等模数和齿宽条件下，内齿圈的承载能力比同参数外齿轮高出不少，也更适合大扭矩、低转速的重载传动场景。

　　设计这类内齿圈的时候，首先要确定的是安装边界尺寸：齿圈的外径是和减速箱体、回转支撑座配合的安装基准，通常会设计h6或者js7的公差配合，部分需要过盈装配的场景会选用p7的过盈配合，避免传动过程中齿圈出现周向转动；齿圈的轴向宽度需要和配对行星轮的齿宽做匹配，通常内齿圈的齿宽会比行星轮齿宽大2-5mm，预留装配时的轴向窜动余量，避免轮齿端部出现应力集中。齿部的参数设计上，要注意内齿圈的齿顶圆直径小于齿根圆直径，和外齿轮的尺寸逻辑完全相反，建模时如果混淆这个逻辑，会直接导致齿形加工后无法完成啮合装配；齿向的修形量需要根据实际传动的负载波动、安装同轴度误差做调整，通常重载工况下会在齿端做1-2°的倒棱修缘，降低轮齿啮合入啮、出啮瞬间的冲击载荷，延长齿面的接触疲劳寿命。

　　在实际设备的运行场景里，这类内齿圈往往是减速机构中固定或者低速输出的构件：比如NGW型行星减速器中，内齿圈通常和减速器壳体固连，太阳轮输入动力，行星架输出大扭矩的减速动力，整个传动链的结构径向尺寸非常紧凑，比同功率的平行轴减速器体积小40%以上，重量也更轻，非常适合安装空间受限的工程机械、矿山设备、新能源汽车电驱系统。还有部分回转驱动结构中，内齿圈会作为回转输出构件，和外部的回转工作台、转盘轴承连接，液压马达驱动小齿轮和内齿圈啮合，实现大直径工作台的低速回转驱动，这类场景下内齿圈的直径通常较大，部分大规格回转台的内齿圈直径能达到数米，对齿形的周节累积误差、齿圈的圆度公差要求极高，否则会出现回转过程中卡滞、传动噪音过大、齿面磨损不均的问题。

　　建模过程中，这类内齿圈的结构需要重点关注几个细节：一是齿根的过渡圆角，内齿圈的齿根位置是应力集中的高发区域，建模时不能直接用尖角过渡，需要按照模数的0.38倍设置齿根圆角半径，降低淬火后齿根开裂的风险；二是齿圈两端的退刀槽设计，插齿加工内齿的时候需要预留足够的退刀空间，退刀槽的宽度和深度要匹配插齿刀的加工行程，否则会出现齿部加工不到位、端部残留凸台的问题，影响后续的装配；三是齿圈的安装定位结构，部分分体式装配的内齿圈会在外圆上设计定位销孔或者键槽，用来实现和壳体的周向固定，定位孔的位置度公差需要控制在0.02mm以内，避免装配后齿圈出现偏心，导致啮合侧隙不均匀。

　　从传动性能的角度看，内齿圈和行星轮的啮合属于内啮合传动，两个轮齿的接触滑动方向和外啮合存在差异，齿面的相对滑动速度更小，传动过程中的磨损量更低，传动效率也比同参数的外啮合传动高2%-3%，长期运行的温升也更小，非常适合连续运转的工业传动场景。设计时还要根据实际的润滑条件调整齿面的粗糙度要求，油浴润滑的场景下齿面粗糙度达到Ra1.6即可满足使用要求，油脂润滑的低速重载场景则需要将齿面粗糙度提升到Ra0.8，避免润滑脂被齿面的微观凹凸结构挤出，保证啮合面的油膜连续性。

　　很多新手工程师在建模这类内齿圈的时候，容易直接套用外齿轮的参数逻辑，忽略内齿圈的变位系数选择，实际上内齿圈的变位系数通常选用负变位，用来避免根切、调整啮合侧隙，同时平衡齿顶厚和齿根强度的关系，如果变位系数选择不当，很容易出现齿顶过尖、齿根强度不足、啮合干涉等问题，建模完成后必须做运动仿真干涉检查，验证全齿宽啮合过程中是否存在齿顶干涉、渐开线干涉等问题，才能输出可用于加工的工程图纸。
