菱形硬质合金数控车削刀片结构设计

　　在金属切削加工的日常工况里，这类菱形带孔硬质合金刀片是数控车床上应用频次极高的消耗类刀具部件，主要承担钢件、铸铁、有色金属等不同材质工件的外圆车削、端面车削、内孔仿形车削工序，不管是普通卧式数控车床的批量零件加工，还是车铣复合设备上的精密工序加工，都能见到同结构刀片的应用身影。从实际加工的适配场景来看，55度菱形的刀尖角度设计，让刀片拥有更小的刀尖干涉空间，在加工带台阶、窄槽侧壁、小角度锥面的零件时，不会像90度正四边形刀片那样出现刀身与工件已加工面碰撞的问题，尤其适合轴类零件的退刀槽附近车削、盘类零件的端面与外圆接刀位置加工，以及小型异形零件的仿形轮廓车削，能覆盖半精加工到轻载粗加工的多数切削工况。

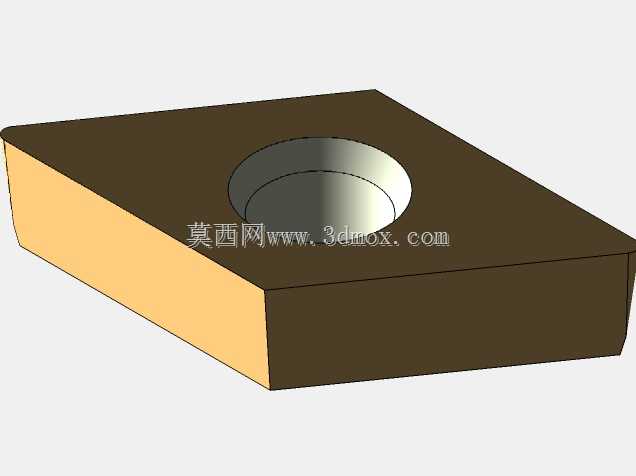

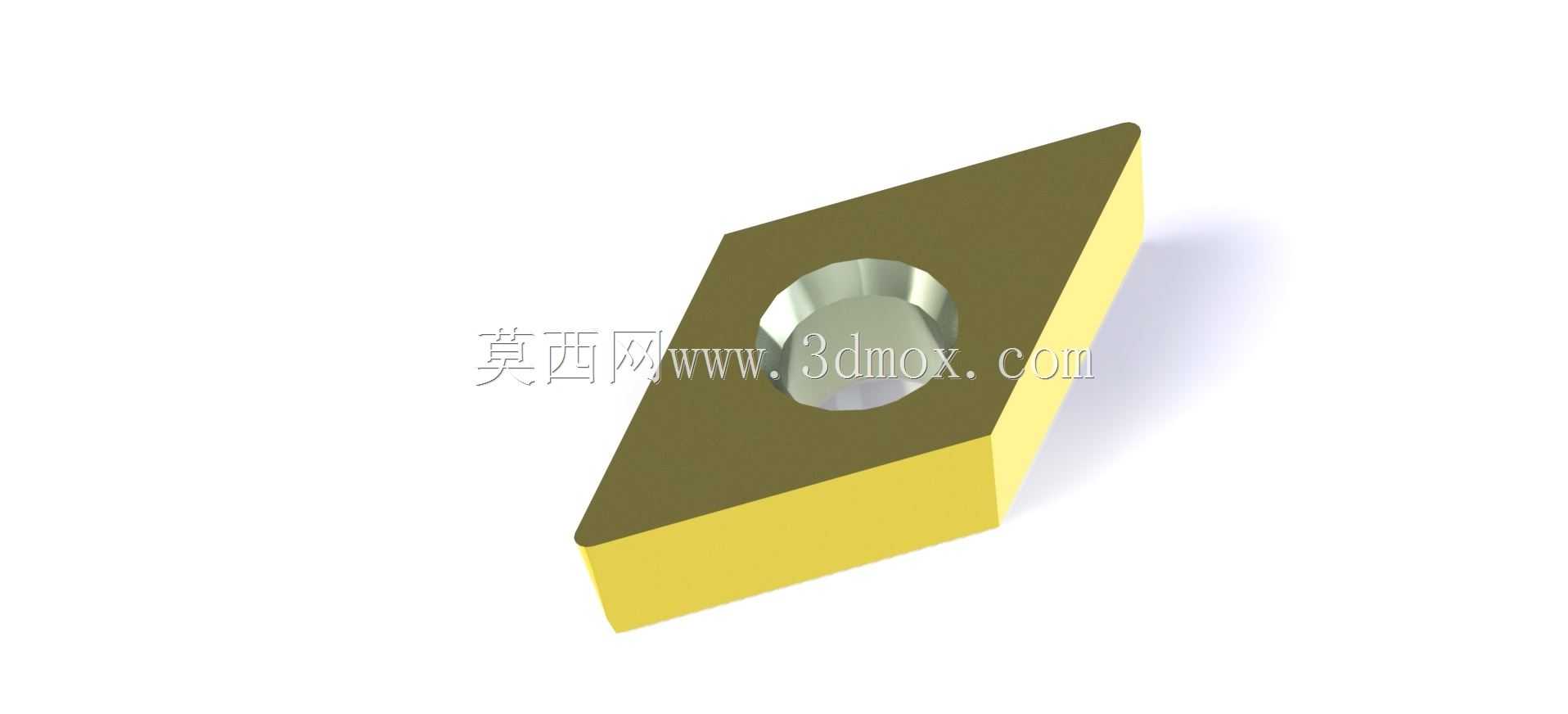

　　刀片的结构设计完全围绕机夹式可转位刀具的使用逻辑展开，中心的沉头通孔是安装定位的核心结构，安装时配合对应规格的杠杆式、压孔式或者楔压式刀杆夹紧机构，能将刀片牢牢固定在刀杆的定位刀槽内，当刀片的一个切削刃出现磨损达到磨钝标准后，不需要重新拆卸整个刀杆，只需要松开夹紧机构将刀片转动一个角度，更换新的切削刃即可继续投入加工，大幅缩短换刀停机的辅助时间，也避免了焊接式刀具重磨带来的角度误差和刀片应力问题。从外形尺寸与安装边界来看，这类刀片的厚度、内切圆直径、刀尖圆弧半径都有统一的行业适配标准，能直接匹配对应型号的标准可转位车刀杆，不需要额外做定制化的刀槽修改，刀片的上下表面都做了对应的断屑槽型设计，图中展示的涂层款刀片，

　　基体为碳化钨硬质合金材质，表面的黄色涂层为氮化钛类耐磨涂层，能在切削过程中降低切屑与刀片表面的摩擦系数，减少切削热向刀片基体的传导，提升刀片的红硬性和连续切削寿命。在实际建模过程中，需要严格把控刀片的菱形角度公差、中心安装孔的沉头深度与孔径尺寸、切削刃的倒棱角度参数，这些尺寸直接决定了刀片安装到刀杆上之后的刀尖高度精度、切削刃的实际工作角度，如果中心孔的同轴度出现偏差，会导致刀片夹紧后各个切削刃的刀尖位置不一致，转位后出现加工尺寸偏移的问题；如果断屑槽的曲面造型与实际参数不符，会直接影响切削过程中的切屑流向和断屑效果，出现切屑缠绕工件、刮伤已加工表面的情况。从加工适配性来说，这类带涂层的硬质合金刀片，

　　针对不同的加工材质可以匹配不同的槽型与涂层组合，加工钢件时槽型会偏向于更大的卷屑空间，适配中等进给量下的切屑卷曲折断；加工有色金属时槽型会做更光滑的表面处理，减少切屑粘附在刀片表面的积屑瘤问题；加工铸铁类短切屑材质时，槽型会更偏向于强化刃口强度，应对铸铁材料中硬质夹杂物对刃口的冲击。在设备选型匹配时，技术人员只需要确认刀杆的刀片夹持规格、切削工况对应的进给量与切削速度范围，就能直接选用对应型号的刀片，不需要对刀杆结构做二次修改，这种标准化的可转位设计，也是目前数控加工领域刀具应用的主流方向，相比传统的焊接车刀，可转位刀片不需要工人掌握熟练的刀具刃磨技能，也能保证稳定的加工精度，同时刀片的硬质合金材料利用率更高，磨损后的刀片还可以通过回收重磨或者材料回收实现资源的重复利用，在批量生产场景下能有效降低单件加工的刀具成本。建模过程中还要注意刀片刃口的微小倒棱结构，这部分结构虽然尺寸很小，但直接决定了刃口的抗冲击性能，完全锋利的刃口在断续切削工况下很容易出现崩刃问题，而合理的倒棱角度与宽度，能在保证切削锋利度的前提下，强化刃口的结构强度，应对加工过程中偶尔出现的硬质点冲击、进给量波动带来的载荷变化。另外刀片的安装定位面与刀杆定位面的贴合精度也十分关键，建模时要保证刀片底面的平面度公差，避免安装后出现刀片倾斜，导致实际切削角度与设计值出现偏差，影响加工表面质量和刀具寿命。
