硬质合金四刃立铣刀切削刀具结构

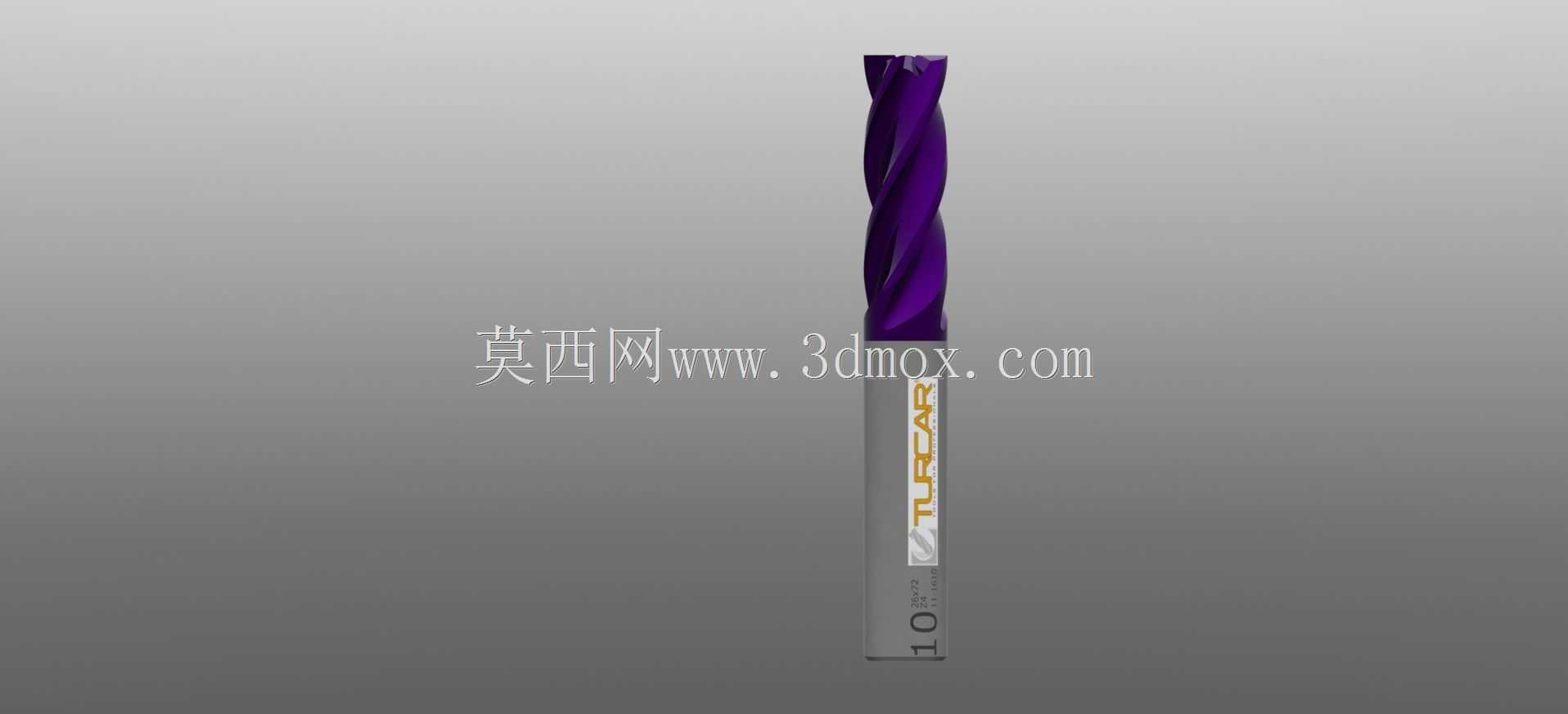

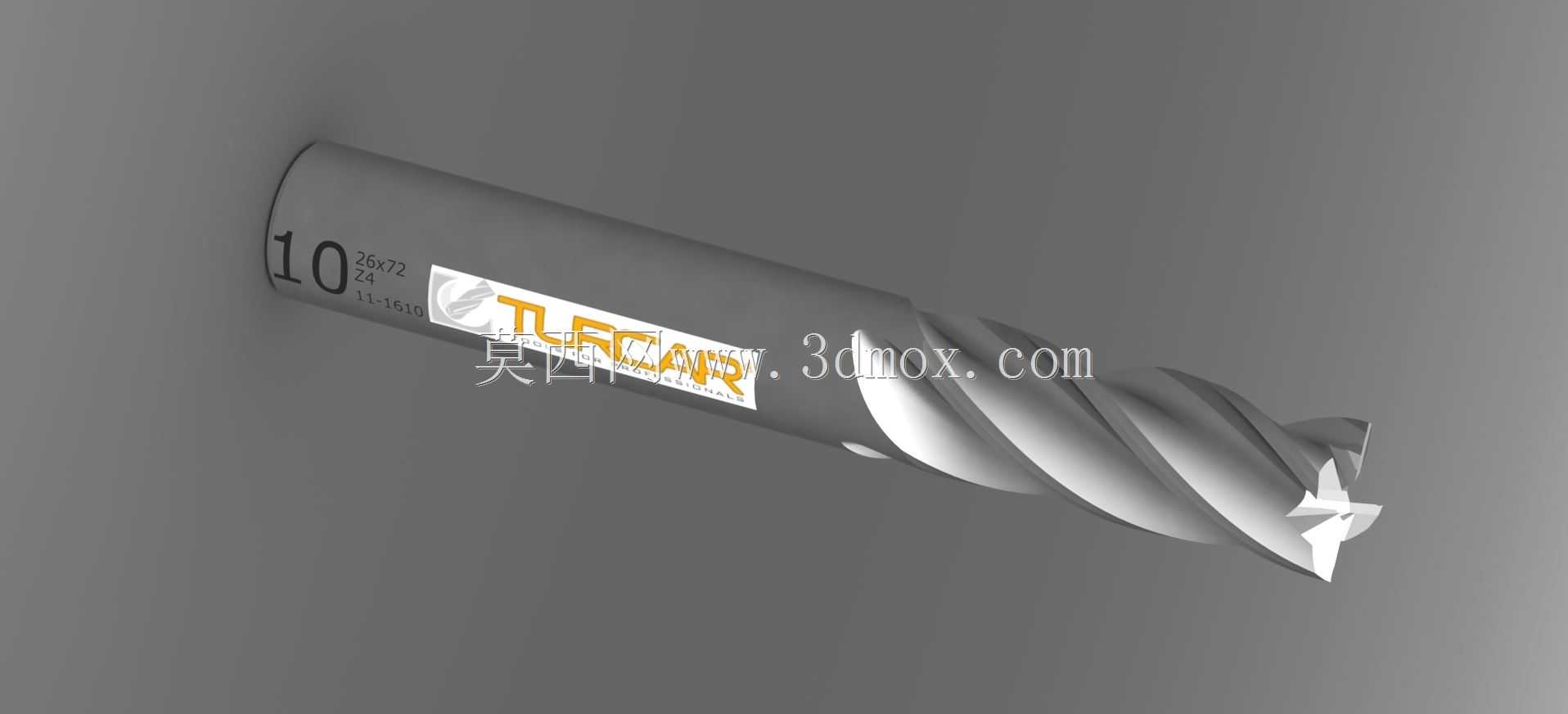

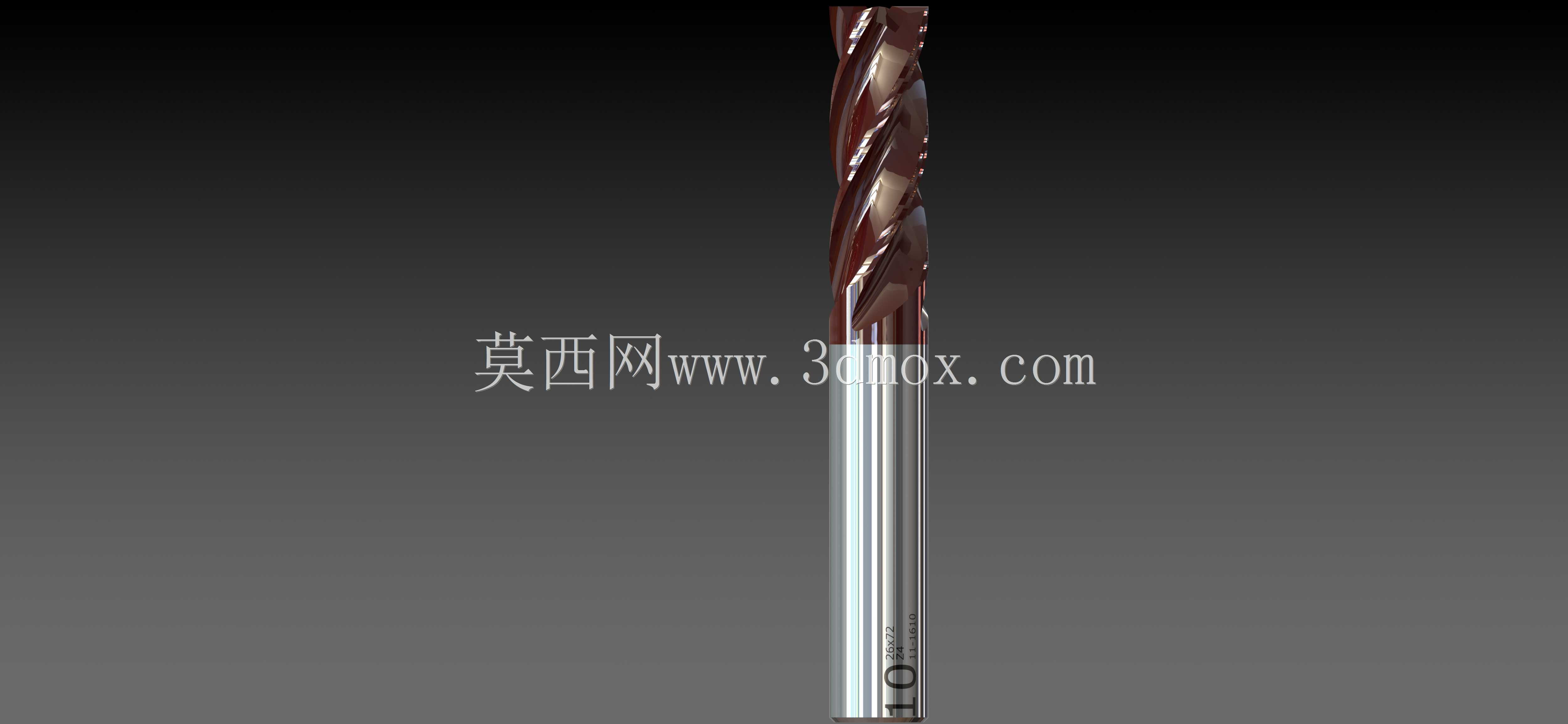

　　这款立铣刀的结构设计完全围绕数控铣削的实际加工工况展开，日常在立式加工中心、数控铣床的金属切削工序里，这类刀具承担着平面铣削、槽铣、侧铣、轮廓仿形等核心加工任务，覆盖普通碳钢、合金钢、不锈钢、淬硬钢等多种常见金属工件的加工场景，是机加工车间消耗量最大的通用切削刀具之一。从结构细节来看，刀具采用整体硬质合金棒料磨制而成，切削部分设计为四刃等螺旋角结构，螺旋角选取常规加工通用的30度区间，这个角度的设计平衡了切削锋利度与刀体刚性，既不会因为螺旋角过大导致排屑不畅堵屑，也不会因为角度过小让切削阻力陡增，加工时能让切屑顺着螺旋槽顺畅排出，避免切屑刮伤已加工表面。刀头的端刃设计过中心，也就是说这款刀具可以直接进行轴向进给钻削浅槽，

　　不需要提前预钻工艺孔，在加工封闭键槽的时候能省去一道预钻孔工序，提升加工效率，端刃的后角做了双重后角设计，第一后角角度稍大保证切削刃锋利，第二后角做补强处理，避免刀具在大切深工况下出现崩刃问题。切削刃的刃口做了微量钝化处理，不是完全锋利的锐边，这个细节是为了提升刃口强度，在断续铣削、带氧化皮的毛坯加工场景里，能有效减少刃口崩缺的概率，延长刀具连续加工时长。刀身的柄部采用直柄结构，直径和切削部分直径保持一致，属于等柄立铣刀设计，这种柄部的适配性极强，普通的ER弹簧夹头、强力刀柄、液压刀柄都可以直接装夹，不需要配套变径套，装夹时只要保证柄部夹持长度达到柄径的2.5倍以上，就能满足高速铣削的刚性要求，避免加工时出现刀振、让刀的问题。

　　刀具的排屑槽做了抛光处理，槽面的粗糙度控制在Ra0.4以下，加工时切屑不会粘附在槽壁上，尤其是加工粘性较强的不锈钢、铝合金材料时，能大幅降低积屑瘤产生的概率，保证加工表面的光洁度稳定。涂层部分采用通用的氮铝化钛涂层，涂层厚度控制在3微米左右，这种涂层的高温硬度能达到80HRC以上，在高速切削产生的800-1000度高温环境下依然能保持硬度稳定，同时涂层的摩擦系数低，能减少切削时的摩擦阻力，降低机床主轴的负载。从安装边界来看，这款刀具的总长度控制在常规规格区间，装夹后刀具悬伸长度只要不超过刀径的4倍，就能满足满刃切深的加工要求，如果是长悬伸加工深腔结构，就需要适当降低进给参数，避免刀体变形影响加工精度。日常使用时，

　　要根据加工材料匹配对应的线速度参数，加工普通碳钢时线速度控制在80-120m/min，加工不锈钢时线速度降到40-60m/min，进给量根据每齿进给0.08-0.15mm的区间调整，配合合适的切削液冲淋，就能保证刀具的使用寿命和加工精度。刀具的刃径公差控制在h6级别，加工出来的槽宽尺寸精度能稳定达到IT7级，完全满足普通机械零件的加工精度要求，不需要后续的精修工序。
