发动机初级配方密封油底壳盖结构

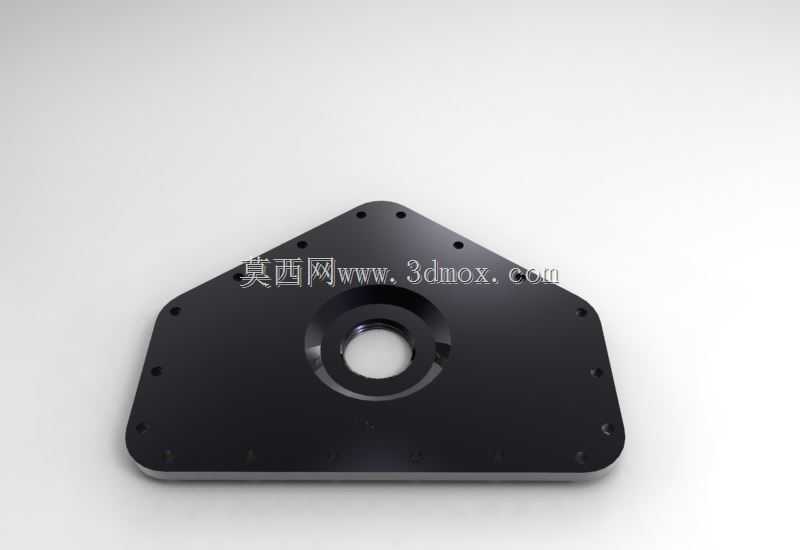

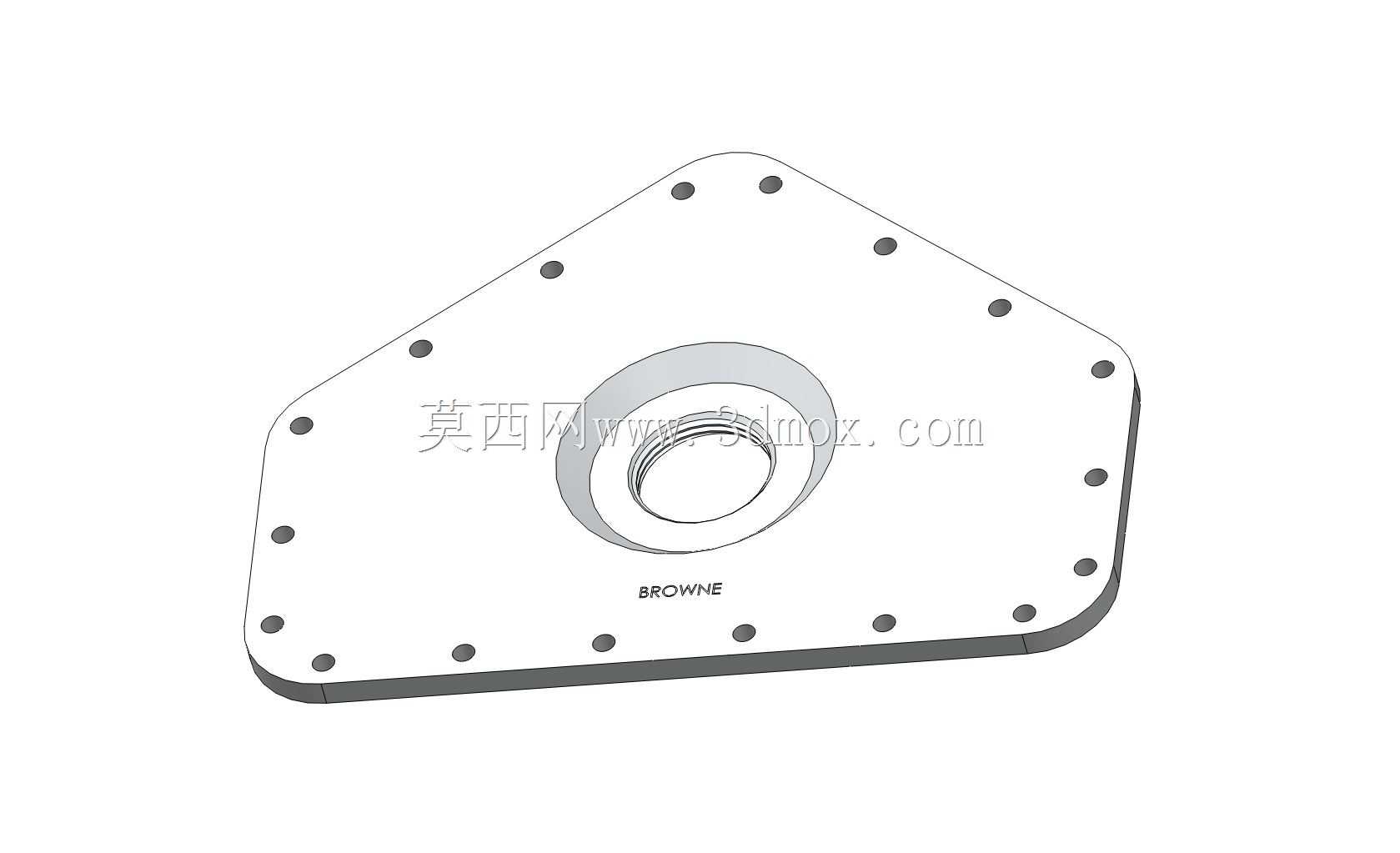

　　在往复式内燃机的润滑系统布局里，油底壳作为储存润滑油、封闭曲轴箱下部空间的核心壳体部件，其配套的端盖结构直接影响整机润滑回路的密封可靠性与维护便捷性，本次呈现的这款油底壳盖，主要适配小排量单缸或紧凑型动力单元的初级润滑回路密封需求，常见于小型通用动力设备、园林机械、小型发电机组的动力端下部密封位置。从实际工况适配角度看，这类油底壳盖安装在油底壳的检修开口位置，日常运维中无需整体拆卸油底壳，仅拆开该端盖即可完成润滑油残留杂质清理、机油集滤器检查、曲轴箱下部小范围故障排查等操作，大幅降低小型动力设备的日常维护工时。从结构设计逻辑来看，该端盖采用不规则多边形法兰基座搭配中心凸起轴套的整体结构，法兰边缘均匀布置的一圈螺栓过孔，

　　完全匹配对应油底壳开口端的螺纹孔位分布，安装时通过螺栓预紧力配合端面密封垫片，实现曲轴箱下部空间的静密封，避免润滑油在设备运行过程中从检修口位置渗漏，同时阻隔外部粉尘、水汽进入曲轴箱污染润滑油。中心位置的凸起轴套结构并非冗余设计，其内径尺寸适配对应机型的机油尺导管或者润滑油加注延伸通道，部分同结构机型还会在该轴套位置集成机油温度传感器的安装接口，轴套的凸起高度经过精准核算，既保证安装后与周边运动部件（如曲轴平衡块、连杆大头）保留足够安全间隙，避免运行过程中出现运动干涉，又能控制端盖整体外凸尺寸，缩小动力单元下部的整体安装边界，适配紧凑型设备的动力舱布局。法兰面的厚度设计经过刚度校核，在螺栓按规定扭矩拧紧时，法兰面不会出现翘曲变形，

　　保证整个密封面的压力分布均匀，不会出现局部压力不足导致的渗漏问题；端盖主体的壁厚采用均匀化设计，既避免壁厚差异过大导致铸造或注塑成型时出现缩孔、变形缺陷，又能在满足结构强度要求的前提下尽可能控制零件自重，降低动力单元的整体重量。从安装边界维度看，该端盖的多边形法兰轮廓完全贴合油底壳开口的安装面轮廓，安装时无需额外调整对位，螺栓孔采用间隙配合设计，允许安装时存在微小的位置偏差补偿，降低现场装配的对位难度；端盖安装完成后，下部外表面与设备机架最低位置保留足够安全距离，避免设备移动过程中被路面凸起物剐蹭损坏，同时端盖外表面的平整区域预留了标识刻印位置，可标注零件型号、适配机型、安装扭矩要求等运维信息。在实际使用场景中，

　　这类油底壳盖需要承受曲轴箱内的正负压力交替变化，设备运行时曲轴箱内会因为活塞窜气产生一定正压，停机冷却过程中又会形成微负压，因此端盖的结构强度与密封面设计必须能承受这种交变压力的长期作用，不会出现疲劳变形导致密封失效。设计过程中还充分考虑了密封垫片的压缩量需求，法兰面的平面度公差控制在合理范围内，保证密封垫片压缩后整个接触面的密封压力一致，不会出现局部过压导致垫片损坏，或者局部压力不足导致密封失效的问题。中心轴套的内孔加工精度满足对应配合件的公差要求，若适配机油尺导管则采用间隙配合加密封圈的结构，若集成传感器接口则预留对应的螺纹安装位与密封槽，无需二次加工即可直接完成配套零件的装配。
