圆型直插式交流转直流整流桥结构

　　在低压直流供电的各类电子设备、工控板卡、小型机电产品里，这类圆型直插桥式整流器件是板端AC-DC转换环节最常见的分立器件选型之一，日常接触的开关电源前端、小型家电控制板、工控信号调理板、低压直流驱动模块里，都能见到它的应用场景，核心作用是把输入端的交流正弦波电压通过四个二极管组成的全桥整流拓扑，转换成单向脉动的直流电压，为后级的滤波、稳压电路提供基础的整流输出，相比用四只分立二极管搭建的整流电路，这种集成封装的整流桥能大幅减少PCB板上的元件占位，降低布线时的接线错误率，提升小功率整流环节的装配一致性。

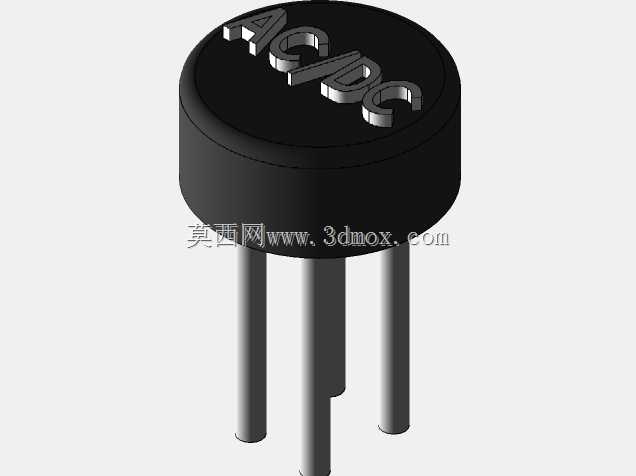

　　从结构设计思路来看，这款圆型封装的整流桥采用了径向四引脚直插的排布方式，四个引脚分别对应两个交流输入端、一个直流正极输出端、一个直流负极输出端，引脚采用圆柱型镀锡铜质引脚，适配常规波峰焊、手工焊的板级装配工艺，引脚间距符合通用小功率直插元件的PCB焊盘设计规范，不需要额外定制特殊焊盘，能直接套用通用直插元件的封装库完成布线。本体采用黑色环氧塑封全包覆结构，顶部模压AC/DC标识来直观区分器件功能，避免生产装配过程中出现元件错插的问题，塑封外壳能耐受常规波峰焊的高温冲击，同时为内部的四个整流二极管芯片提供绝缘、防潮、防尘的物理防护，满足常规工业环境、民用消费电子场景的使用防护要求。

　　做板级结构设计时，需要注意这类器件的安装边界：本体为圆柱型结构，直径、引脚伸出长度都有固定的尺寸范围，PCB布局时要在本体周边预留足够的装配间隙，避免和周边的电容、电阻、接插件等元件出现结构干涉；引脚的折弯成型要符合直插元件的成型规范，折弯位置距离本体根部要留出足够的安全距离，避免引脚受力导致内部封装开裂、芯片连接断线。这类器件的安装方式为PCB通孔插装，焊接时引脚穿过PCB对应的焊盘孔，在焊接面完成焊锡固定，不需要额外的固定支架、螺丝等紧固件，装配流程简单，适合大批量的流水线生产作业。

　　从实际使用的功能特性来看，这类集成整流桥的四个二极管参数经过出厂匹配，正向压降、反向耐压、整流电流的一致性比分立搭焊的二极管更好，能避免因二极管参数差异导致的整流效率下降、局部器件过热的问题；全桥整流的拓扑结构相比半波整流，输出的直流电压脉动系数更小，能减轻后级滤波电容的纹波滤除压力，提升整个电源回路的稳定性。在小功率AC-DC转换场景下，这类圆型整流桥的选型通用性极强，不同厂家的同规格产品引脚排布、本体尺寸基本兼容，做备件替换、板卡维修时不需要重新修改PCB设计，能大幅降低供应链的选型风险和维修替换成本。

　　建模过程中，需要准确还原本体的圆柱外形、顶部的标识凸字结构、四个引脚的相对位置和直径尺寸，确保模型导入PCB装配仿真时，能准确校验元件和周边结构的间隙，避免实际生产时出现元件装不进去、和外壳或其他元件顶死的问题；引脚的长度要按照实际器件的成型尺寸做还原，既要考虑穿过PCB后的伸出长度符合焊接工艺要求，也要避免引脚过长导致和板下的结构件、散热片出现短路风险。对于做电子设备结构设计、电源板开发的工程师来说，这类通用直插元件的三维模型是板级布局校验、整机装配干涉检查必不可少的基础模型，准确的尺寸还原能有效减少样机试制阶段的结构问题，缩短产品的开发迭代周期。
