TGS822丙酮检测用气体传感元件结构设计

　　在工业涂装、印刷车间、化工试剂存储、实验室挥发物监测这类场景里，低浓度丙酮气体的持续监测是职业健康防护、易燃易爆气体预警的核心环节，TGS822类气敏元件正是这类监测设备前端采样的核心探测部件。做这款元件的三维结构建模时，最先要锚定的是实际量产元件的安装适配边界——这类直插式气敏元件普遍采用TO类金属封装基座搭配圆柱状气敏腔体的结构，底部引脚的间距、伸出长度、引脚直径完全匹配通用PCB板的直插焊盘孔径，不需要额外做转接结构就能直接焊接在气体检测模组的电路板上，能大幅降低检测设备的组装适配成本。

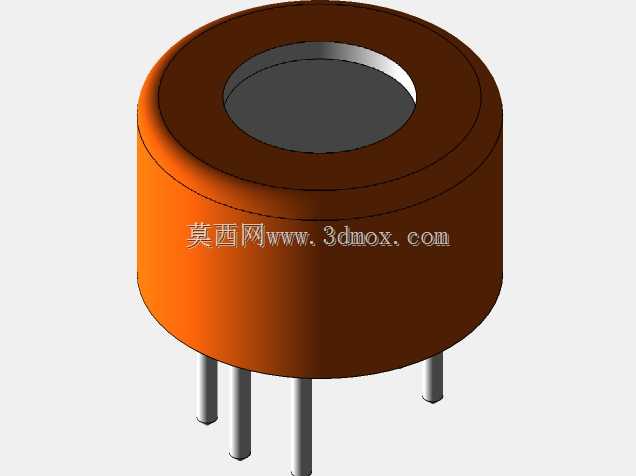

　　从功能实现的结构逻辑来看，元件上部的环形中空腔体是气敏材料的承载区域，建模时特意保留了腔体顶部的开放环形结构，这个结构不是随意设计的：实际使用中环境空气可以从环形开口处自然扩散进入腔体内部，接触到内部的金属氧化物气敏材料，既保证了气体接触的响应速度，又能避免大颗粒粉尘直接落在气敏材料表面造成灵敏度衰减，腔体的壁厚控制在合理范围，既可以为内部的加热丝、气敏电极提供足够的机械防护，又不会因为壁厚过大导致气体扩散路径变长，拖慢检测响应时间。

　　做结构设计时要注意几个容易被忽略的安装细节：元件底部的四根引脚功能有明确区分，分别对应加热回路、信号测量回路，建模时引脚的相对位置公差严格控制在量产元件的允许偏差范围内，避免结构设计完成后出现PCB焊盘对位偏差无法插装的问题。元件整体的圆柱外形没有多余的凸起结构，在检测设备内部排布时，可以根据采样气路的设计需求灵活调整安装方向，不管是垂直安装在采样气室的进气侧，还是水平排布在多传感器集成的检测板上，都不会和周边的电阻、电容、信号处理芯片产生结构干涉。

　　从实际选型适配的角度来说，这款结构模型完全还原了实物的外形尺寸与安装点位，结构工程师在做便携式丙酮检测仪、固定式工业气体报警探头、实验室通风柜挥发物监测装置的结构设计时，可以直接调用这个模型完成PCB布局、气室结构的适配设计，不需要反复对照实物样品测量尺寸，能有效缩短检测设备的研发打样周期。建模过程中特意还原了元件外壳的阶梯状结构，上部稍窄的环形腔体和下部稍宽的基座之间的台阶，是实际生产中封装工艺留下的结构特征，这个台阶在设备组装时还可以作为安装定位的参考面，配合气室的密封胶圈可以实现采样气路的局部密封，让被检测的气体全部从元件的敏感面流过，避免气体旁流导致的检测数值偏低问题。

　　另外要考虑元件的工作环境适配性，这类气敏元件工作时内部加热丝会让元件表面保持一定的工作温度，建模时预留的引脚长度足够让元件和PCB板之间留出合适的散热间隙，避免元件工作时的热量直接传导到PCB板上，长期高温导致电路板焊盘脱落、周边元器件老化加速的问题。整体结构没有易形变的薄壁、悬臂类脆弱结构，在自动化插件焊接的生产流程中，可以承受插件设备的机械冲击力，不会出现外壳变形、引脚弯折的不良品问题，完全适配规模化量产的组装工艺要求。
