适配3D打印的螺纹连接顶底盖帽结构

　　日常做非标结构设计时，经常会遇到需要快速制作小批量螺纹端封件的场景，比如小型罐体端口封堵、定制化管路端头防护、实验装置腔体密封这类需求，传统机加工方式做单件或小批量端盖成本高、周期长，用3D打印制作适配的螺纹顶底帽就成了性价比很高的选择。这类端盖的核心作用是通过内螺纹结构与对应规格的外螺纹端口实现旋合连接，对端口起到封堵、防尘、密封或者端部限位的作用，在小型实验设备、定制化气动回路、3D打印自制工装的端口防护场景中使用频率很高。

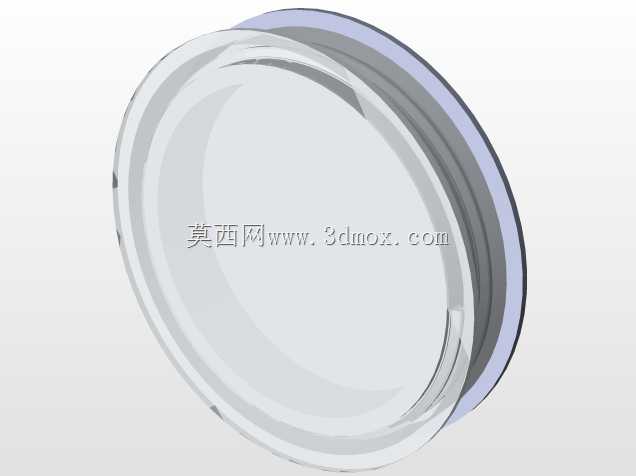

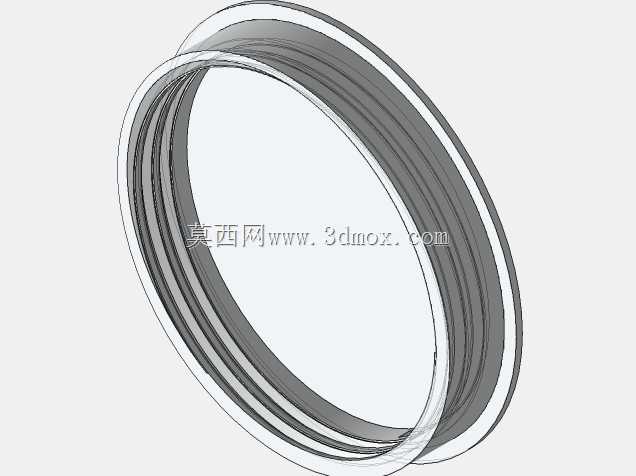

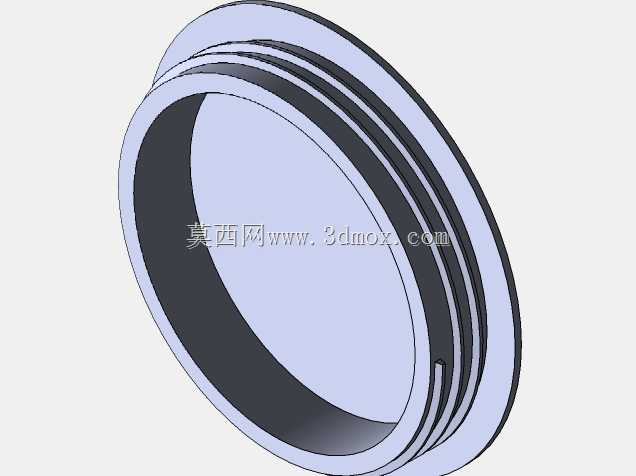

　　设计这类螺纹顶底帽的时候，首先要考虑打印工艺的成型限制，因为采用SLS工艺打印，不需要额外添加支撑结构，所以螺纹牙型的设计不能照搬机加工的公制螺纹尖角参数，要把牙顶和牙底的位置做0.1-0.2mm的圆角过渡，避免打印过程中出现粉末粘结不牢导致的牙型缺损，同时旋合的时候也能减少卡顿感。端盖的整体外形采用薄型圆盘结构，外侧做了一圈微小的防滑凸缘，不需要额外做滚花结构，SLS打印出来的表面本身有细微的颗粒质感，配合凸缘就能提供足够的拧转摩擦力，手动旋合的时候不需要借助工具就能拧紧到位。

　　安装边界方面，这类端盖的外径比适配螺纹的大径大3-4mm，既保证旋合后有足够的承压面贴合端口端面，又不会因为外径过大占用周边的安装空间，端盖的厚度根据适配螺纹的规格调整，常规M10到M30规格的螺纹对应的端盖厚度控制在2-4mm，既保证螺纹旋合有足够的啮合长度（一般保证3-5个完整牙型的啮合量），又不会因为壁厚过大增加打印耗时和材料消耗。端盖的内侧靠近端口的位置预留了0.2mm的密封垫安装槽，如果需要实现气密封或者液密封，可以在槽内放置对应尺寸的硅胶密封圈，不需要额外做密封结构的二次加工，打印完成后直接装配密封圈就能使用。

　　从功能特性上来说，这类螺纹顶底帽没有多余的结构特征，整体为一体化打印成型，不存在装配间隙，结构强度完全能满足低压工况下的封堵需求，针对不同的使用场景，还可以调整端盖的壁厚来适配不同的压力等级，比如用于常压防尘场景的端盖壁厚可以做到1.5mm，用于0.1MPa以下气压密封的场景壁厚调整到3mm就能满足强度要求。设计过程中特意规避了直角结构，所有转角位置都做了R0.3以上的圆角，一方面是减少SLS打印过程中的应力集中，避免打印完成后出现翘曲变形，另一方面也能避免安装使用过程中尖锐边角划伤操作人员。

　　在实际选型使用的时候，只需要确认待封堵端口的外螺纹规格、端口端面的平面度要求，就可以直接对应选用对应尺寸的端盖，不需要做额外的结构修改，打印完成后只需要去除表面浮粉就可以直接旋合使用，不需要做攻丝、打磨等后处理工序，相比传统的尼龙棒车削加工，制作周期能缩短70%以上，小批量制作的成本也能降低一半以上，尤其适合研发阶段的设备样机制作、定制化小批量设备的配件生产场景。另外这类端盖的螺纹配合间隙设计时预留了0.15mm的打印公差补偿量，因为SLS打印的尼龙件会有轻微的烧结收缩，预留的间隙刚好能抵消收缩量带来的配合过紧问题，保证打印完成后螺纹旋合的顺畅度，不会出现拧不动或者滑牙的情况。端盖的外边缘做了0.2mm的倒角，安装的时候更容易对准螺纹端口，不会因为边角磕碰出现毛刺影响装配效率。
