带安装法兰的三通式流体管路连接接头

　　这类带安装法兰的三通式管路接头，在中小流量的流体输送系统里应用场景十分广泛，从车间压缩空气分支管路、小型液压系统的油路分流，到低压冷却循环回路的管路改向，都能见到这类结构的身影。不同于普通焊接三通，这款接头自带一体化的安装固定结构，不需要额外做管架焊接固定，能直接通过法兰上的两个安装孔锁固在设备基座或者面板上，大幅减少现场管路装配的工作量，也能避免管路运行过程中因为振动产生的接头移位、密封失效问题。

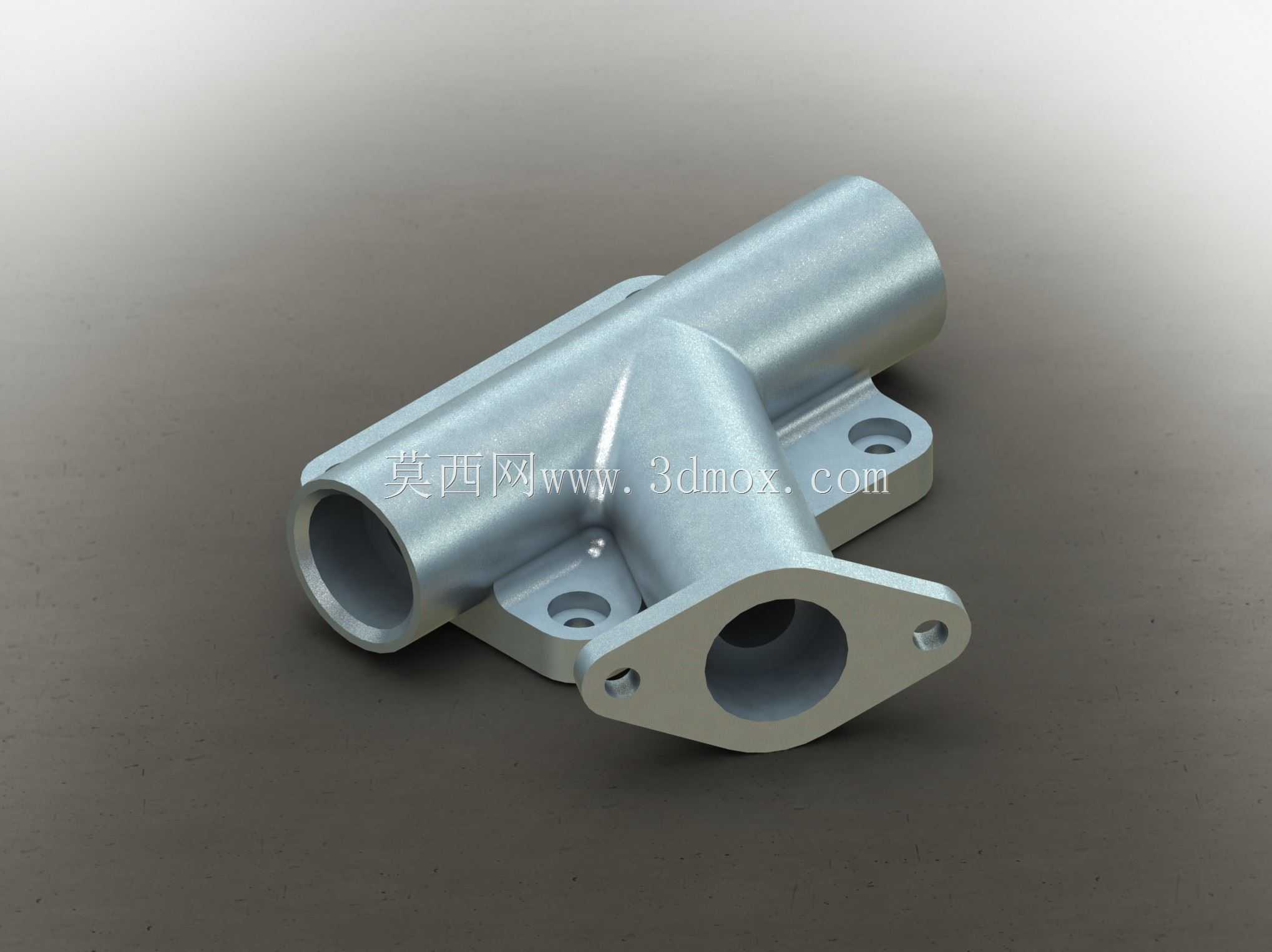

　　从结构功能来看，接头的三个通路口径保持一致，属于等径三通结构，内部流道做了圆弧过渡处理，没有直角转折的突兀结构，能最大程度降低流体经过时的局部阻力，减少压力损失，同时也能避免介质中的杂质在转角处堆积堵塞，适合输送带微小固体颗粒的流体介质，比如冷却循环水、低压润滑油这类常见工业介质。接头主体的两个水平对向通路，主要用于串联在主输送管路上，侧面带法兰的垂直通路则用于引出分支管路，可接压力表、支路控制阀或者回流管路，满足不同管路系统的分流、合流或者检测取压需求。

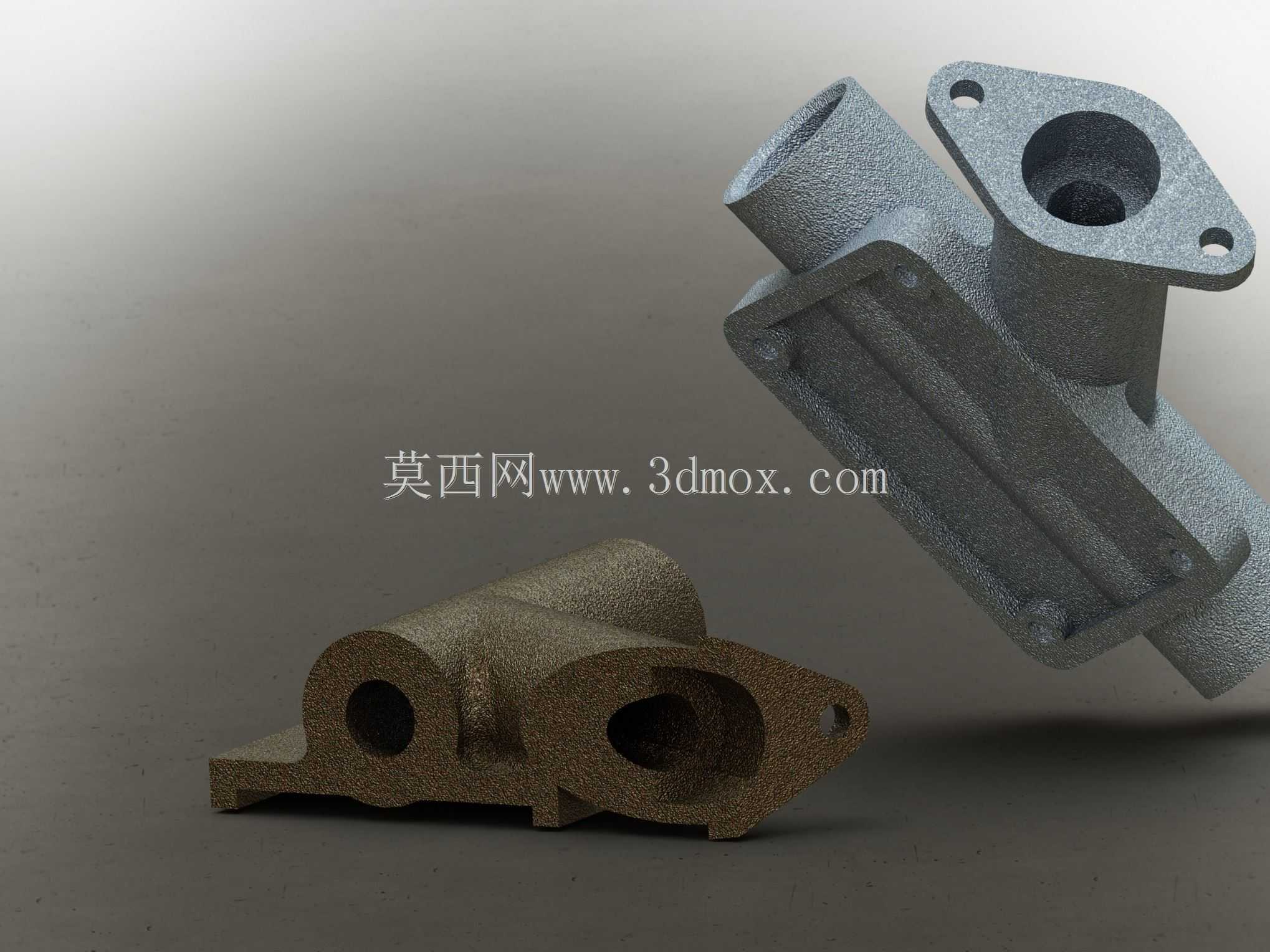

　　设计过程中首先要考虑的是安装边界的适配性，接头底部的安装法兰做了异形切边处理，不是常规的圆形法兰，两个安装孔的中心距经过匹配常见的设备安装面板孔位设计，安装时不需要额外扩孔或者调整孔位，法兰面与接头主体的垂直公差控制在0.05mm以内，能保证安装后接头与安装面完全贴合，避免长期受力产生应力集中导致接头开裂。接头的三个连接端都采用了标准的圆柱管螺纹接口，接口端面预留了密封垫圈的安装槽，装配时搭配丁腈橡胶或者紫铜密封垫圈，就能实现可靠的端面密封，不需要额外缠绕生料带，也能避免螺纹密封带来的装配扭矩不一致问题。

　　外形尺寸上，接头主体的通径适配DN15的常规管路，整体长度控制在120mm以内，垂直方向的高度不超过80mm，安装后不会占用过多的设备内部空间，适合在布局紧凑的小型设备内部使用。接头的壁厚经过强度校核，在1.6MPa的额定工作压力下，管壁的最大应力远低于铸钢材料的许用应力，即使出现短时的压力冲击，也不会出现管壁破裂或者变形的问题。外表面做了喷砂氧化处理，不仅能提升表面的防锈耐腐蚀能力，也能去除铸造过程中产生的表面毛刺，避免装配时划伤操作人员。

　　在实际选型使用时，需要注意安装面的平面度要求，如果安装面存在明显的凹凸变形，会导致法兰固定后接头主体产生内应力，长期运行下容易在法兰与主体的连接根部产生疲劳裂纹。另外三个接口的装配扭矩需要控制在合理范围，扭矩过大会导致接口螺纹滑牙或者端面密封垫圈过度压缩失效，扭矩过小则会出现密封泄漏的问题。这类接头因为采用一体化铸造成型后再做机加工的工艺，相比焊接组装的三通接头，整体结构强度更高，没有焊缝带来的腐蚀泄漏隐患，在有轻微振动的设备管路中使用寿命更长，也不需要定期对焊缝位置做探伤检测，能降低后期的设备维护成本。
