医用场景弯曲挂钩夹持工装结构

　　在医用耗材加工、小型医疗金属构件成型的工序环节里，这类弯曲挂钩的夹持定位一直是小零件加工的痛点——医用挂钩本身多采用薄壁不锈钢或者医用级合金弯制，壁厚薄、成型后存在弧形回弹余量，装夹时如果受力不均很容易出现表面压痕、弯角变形，直接影响后续的表面钝化、挂具装配甚至临床使用的适配性，这套夹持结构就是针对这类弯弧挂钩的加工定位需求设计的。从实际使用场景来看，它主要适配医用弯钩类零件的二次加工工位，比如弯制成型后的端面打磨、毛刺去除、表面标识激光打标、小部件铆接这些工序，不需要复杂的液压或者气动动力源，手动操作就能完成快速装夹，适配小批量多批次的医用零件加工节奏，毕竟医用耗材的单批次投产规模往往不大，换型频率高，太复杂的动力夹具反而会增加换型调试的时间成本。

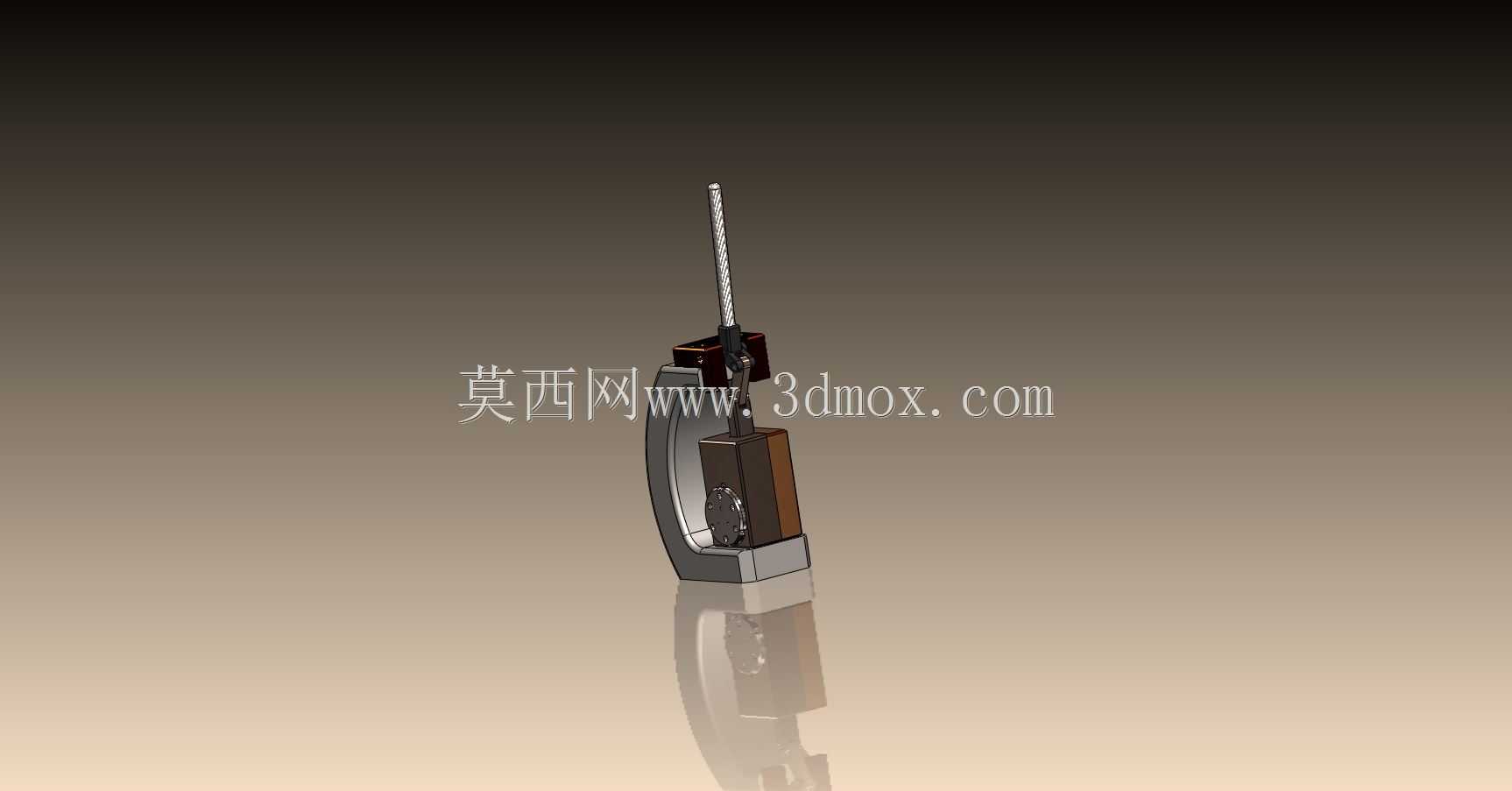

　　从功能特性上看，这套结构采用C型开放式框架作为主体承载，C型开口的跨度刚好匹配弯钩的整体弯弧外径，不会和挂钩的弧形轮廓发生运动干涉，框架内侧设置了可调式定位挡块，挡块的贴合面做了和挂钩直段匹配的仿形槽，装夹时挂钩的直段嵌入仿形槽内，限制X、Y两个方向的平移自由度，上端的旋压螺杆采用细牙螺纹传动，旋动手柄的时候压头缓慢下行，压头的端面做了圆弧过渡，接触挂钩上端的时候不会产生应力集中，压头下方还垫了一层非金属缓冲垫，避免金属硬接触划伤医用零件的表面，毕竟医用构件对表面粗糙度要求很高，哪怕是微小的压痕都可能成为清洁死角，影响后续的消毒灭菌效果。

　　设计思路上没有追求复杂的结构，完全围绕小弯件的快速装夹需求做减法：首先是把定位基准和夹紧元件做了集成，C型框架本身既是承载结构，也是定位的基准面，加工时只要保证C型框架内侧两个垂直面的形位公差，就能保证装夹后的定位精度，不需要额外拼接多个定位块，减少了装配累积误差；其次是夹紧行程做了限位设计，螺杆下行到设定位置后会被台阶面挡住，避免操作时旋紧力过大压弯薄壁挂钩，新手操作也不会出现装夹报废的问题；另外整个结构的可拆卸部件很少，只有旋压螺杆、压头、定位挡块这几个活动件，日常维护只需要定期在螺纹处涂抹少量润滑脂就行，适合车间生产环境下的长期使用，不会因为细小零件丢失导致整个工装报废。

　　关于安装边界和外形尺寸，这套工装的整体外轮廓控制在单手可握持的尺寸范围内，C型框架的背部做了平面安装基准，可以直接通过螺栓固定在小型工作台的台面上，也可以搭配平口钳做临时装夹使用，不需要预留太大的操作空间，哪怕是桌面型的小型加工工位也能放置；C型开口的深度是按照常见医用弯钩的最大弯弧长度设计的，弯弧半径在适配范围内的挂钩都可以通过调整定位挡块的前后位置来适配，不需要更换整个工装，换型时只需要松开挡块的紧固螺丝，调整到对应位置锁紧就能完成适配，整个换型过程不超过两分钟，完全匹配小批量生产的节拍需求。另外在实际使用中，这套结构除了医用弯钩的装夹，也可以适配其他小型弧形薄壁件的轻度加工装夹，比如小型五金弯片、电子设备内部的弹性挂钩等，只要零件的外轮廓尺寸在开口的适配范围内，都能通过调整定位挡块实现稳定装夹，通用性比专用的单点夹具要好很多，不会因为单一零件的停产就造成工装闲置。

　　从结构受力的角度看，C型框架的截面做了加厚处理，夹紧时的反作用力会均匀分散到整个框架上，长期使用不会出现框架开口变形的问题，螺杆的轴线和C型框架的中心面重合，夹紧时不会产生偏载力矩，压头对零件的压力是垂直向下的，不会把零件挤偏，这一点对于薄壁弯件来说尤其重要，很多简易夹具因为受力不对中，装夹时零件会往侧面滑移，导致加工位置偏移，这套结构从根源上避免了这个问题，只要零件贴紧定位挡块，夹紧后位置偏差可以控制在很小的范围内，满足后续精加工的定位精度要求。
