护壁段冲压成型工装模具三维设计

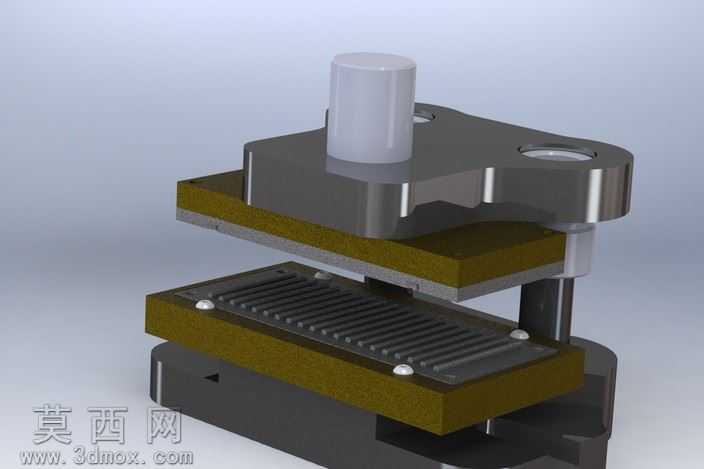

本作品为护壁段成型加工用的冲压压合工装模具，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循冲压模具的设计规范，对各个配合部件的公差预留、装配间隙进行了精准的参数设定，确保模型可直接对接后续的加工生产环节。渲染阶段采用了工业级写实渲染方案，针对不同部件的材质特性匹配了对应的材质参数：上下模座部分采用调质钢材材质，还原了金属表面经过精磨后的哑光金属质感，边缘倒角处做了高光反射处理，凸显机加工后的精密质感；上下模之间的缓冲垫板采用酚醛层压布板材质，还原了绝缘耐磨板材的半哑光黄褐色纹理，表面添加了细微的纤维质感贴图，还原真实板材的外观特征；导向柱部分采用镀铬处理的光亮金属材质，通过环境反射贴图模拟出镀铬层的高反光镜面效果，与模座的哑光金属形成明确的材质区分。结构设计上，该模具采用典型的单工序压合模结构，上模部分设置有模柄、上模座、上成型凸模、缓冲垫板，模柄采用标准圆柱结构，可直接适配常规冲床的滑块安装孔，上成型凸模的型面完全匹配护壁段的上表面轮廓，确保压合过程中型面贴合无错位；下模部分设置有下模座、下成型凹模、定位销、缓冲垫板，下成型凹模的型面与上凸模完全对应，定位销采用对角布置方式，可对放入的待加工坯料进行精准定位，避免压合过程中坯料偏移；导向系统采用双导柱导套结构，导柱固定于下模座，导套嵌入上模座对应位置，合模过程中导柱与导套的精密配合可保证上下模的同轴度，避免出现错模、啃模的问题。设计思路围绕护壁段零件的批量压合加工需求展开，首先针对护壁段的零件结构进行工艺分析，确定采用单工序冷压成型的加工方案，随后根据冲床的安装参数确定模架的整体尺寸，再依次完成成型工作部件、定位部件、导向部件、固定部件的结构设计，建模过程中对所有标准件都采用了参数化调用的方式，确保标准件的尺寸符合国标要求，非标准的成型部件则通过曲面拉伸、切除、放样等特征命令完成型面构建，同时对所有棱边都做了合理的倒角处理，既避免加工过程中出现应力集中问题，也符合实际生产中的安全操作要求。整体模型装配关系清晰，各个部件之间无干涉问题，可通过运动仿真模拟完整的合模、压合、开模动作，完整还原模具的实际工作过程。
