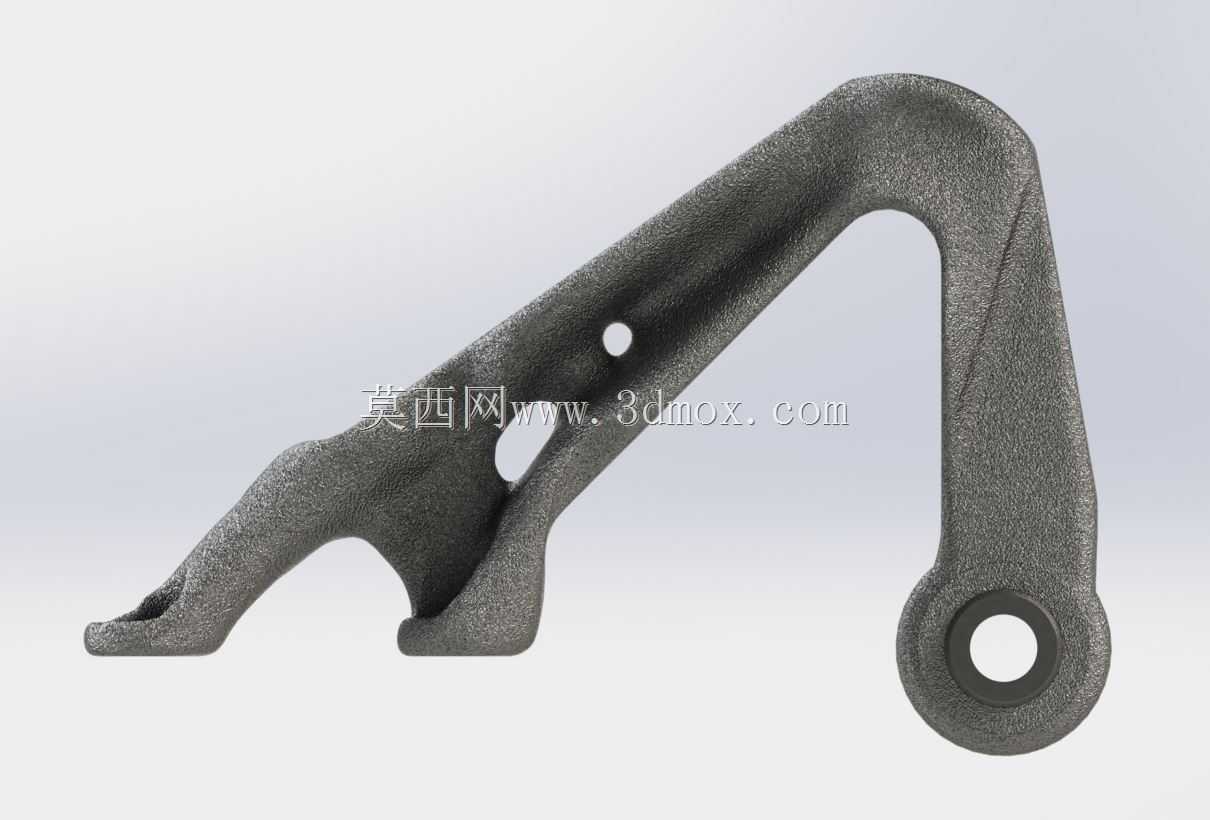

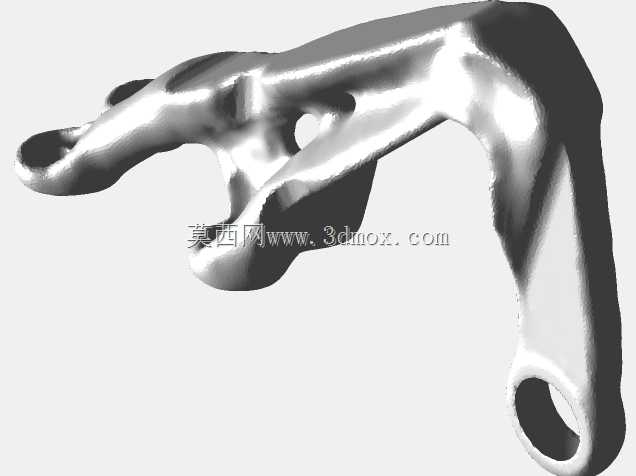

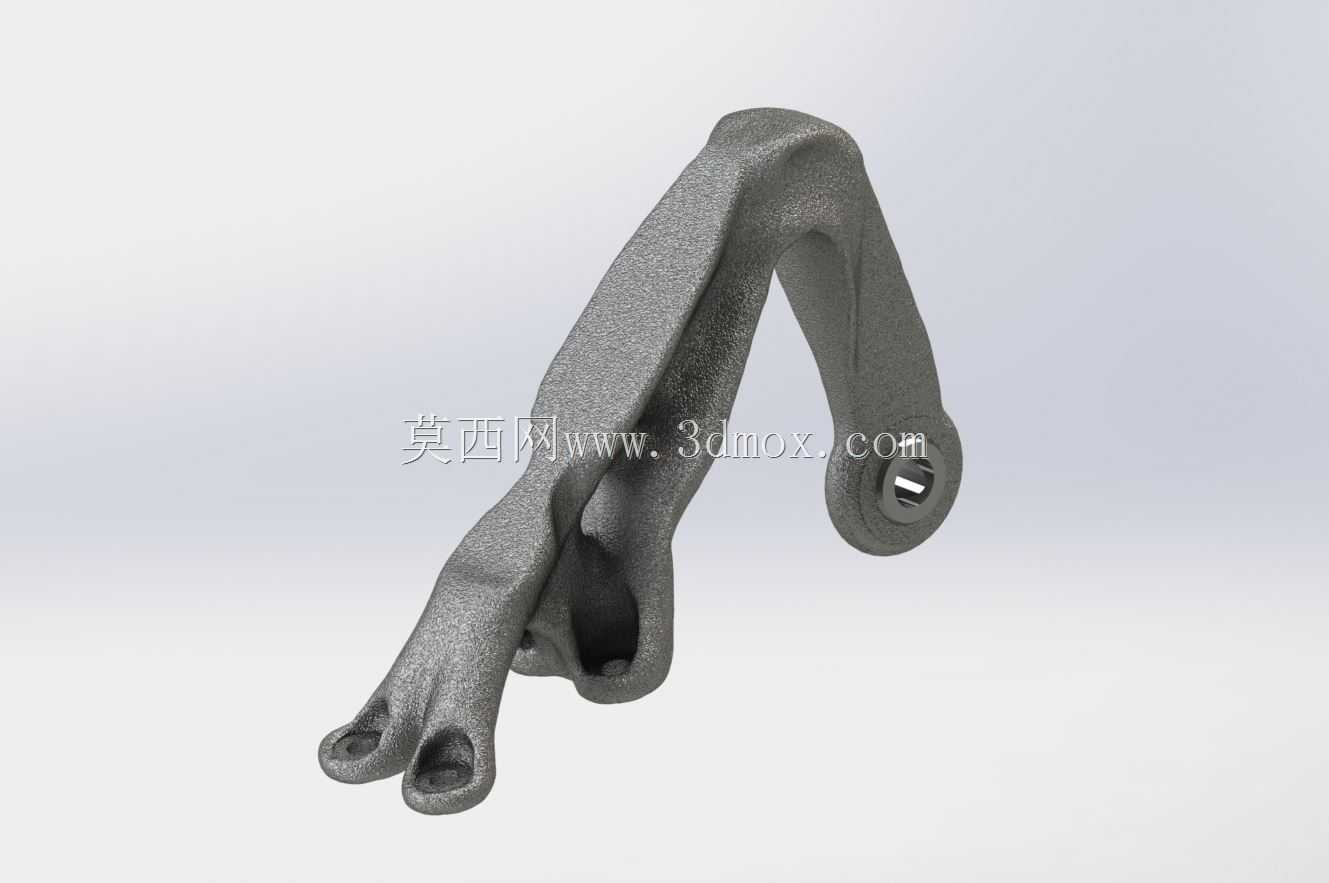

在轻量化机械支撑构件的设计场景中,这类经过拓扑优化的铝制轴承支架,主要承担旋转轴系的径向与轴向载荷承载功能,常见于对自重有严格限制的移动作业设备、小型精密传动单元以及3D打印成型的定制化机械组件中,替代传统铣削加工的等厚度实体支架,在保证结构强度的前提下大幅削减冗余材料占比。从实际安装适配角度看,该支架的安装边界完全匹配对应型号轴承的外圈配合公差,端部的轴承安装孔同轴度控制在IT7级精度范围内,可直接压入标准深沟球轴承完成装配,无需额外的衬套调整;底部的两个安装支脚预留了对应规格的螺栓过孔,孔位间距与配套安装基座的螺纹孔位置完全对齐,安装时无需额外扩孔或修配,支脚的贴合面经过平面度处理,锁紧螺栓后不会出现支架翘曲导致的轴承卡滞问题。

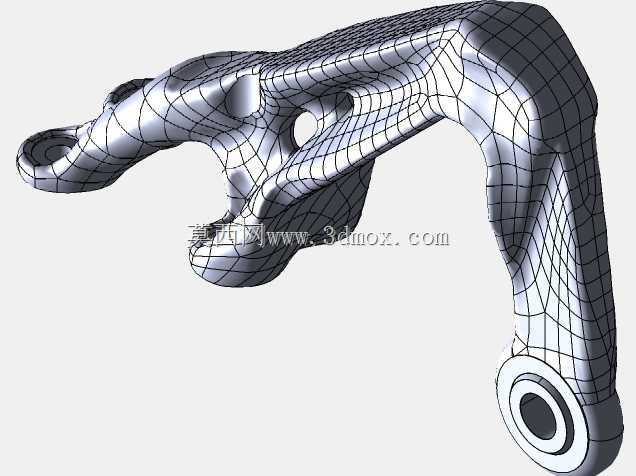

设计过程中首先完成初始设计域的划定,将轴承安装位、螺栓固定位作为非设计保留区域,其余区域作为拓扑优化的材料可去除空间,以实际工况下的最大载荷作为约束条件,以最小化结构柔度、最大化材料利用率为优化目标,经过多轮迭代计算得到初步的材料分布形态,再结合3D打印的成型工艺约束对局部结构做工艺性修正——比如将优化生成的锐角倒圆处理,避免打印过程中出现应力集中或支撑残留,调整局部筋条的最小厚度,保证打印过程中不会出现结构塌陷,同时控制支撑结构的生成量,让支撑仅附着在非配合面,后期拆除后不会影响安装面的精度。从结构特性来看,无轴承状态下的支架自重仅三百余克,相比同载荷等级的传统实体支架减重幅度超过六成,带轴承装配状态下的整体自重也仅三百一十余克,

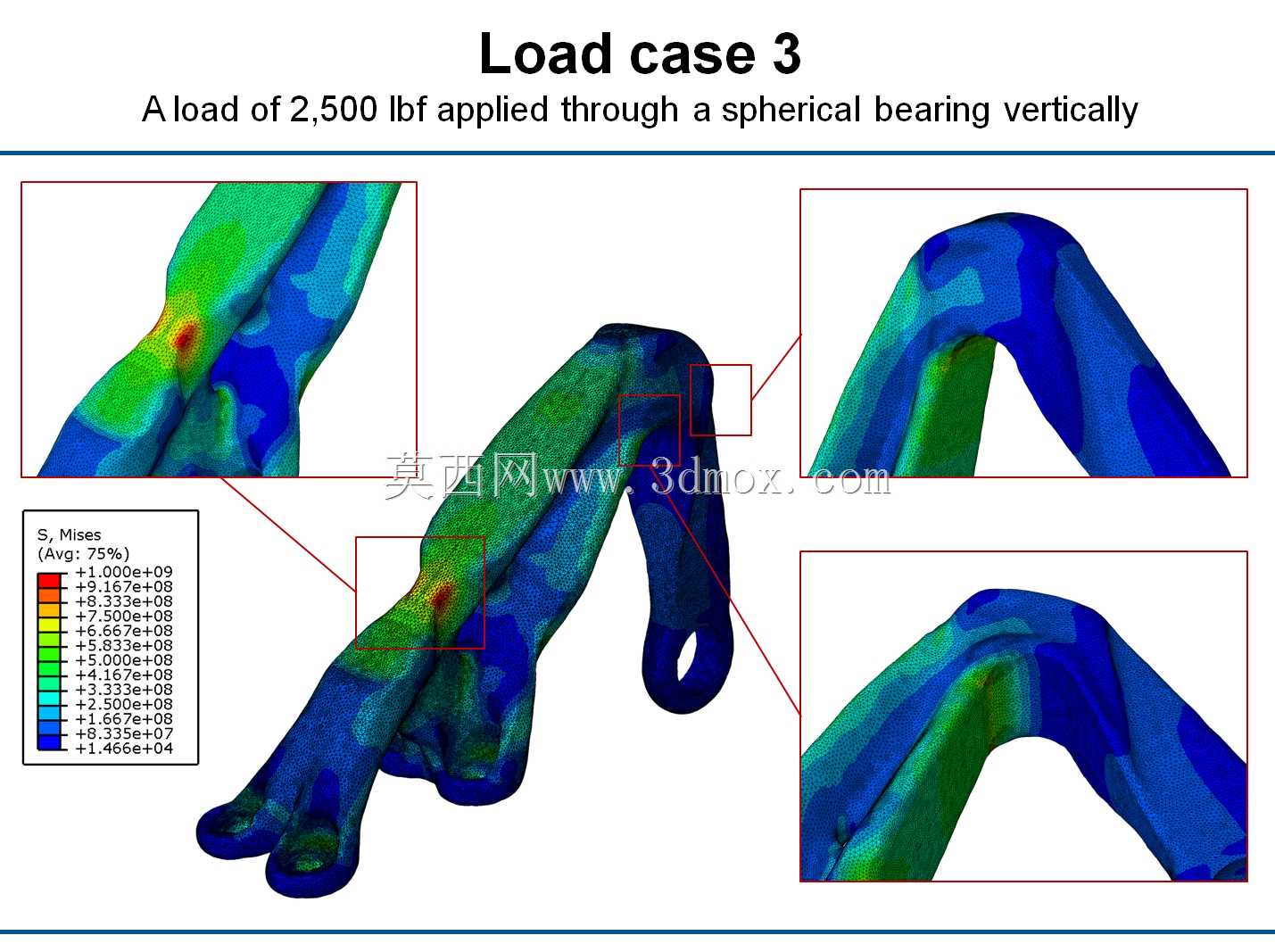

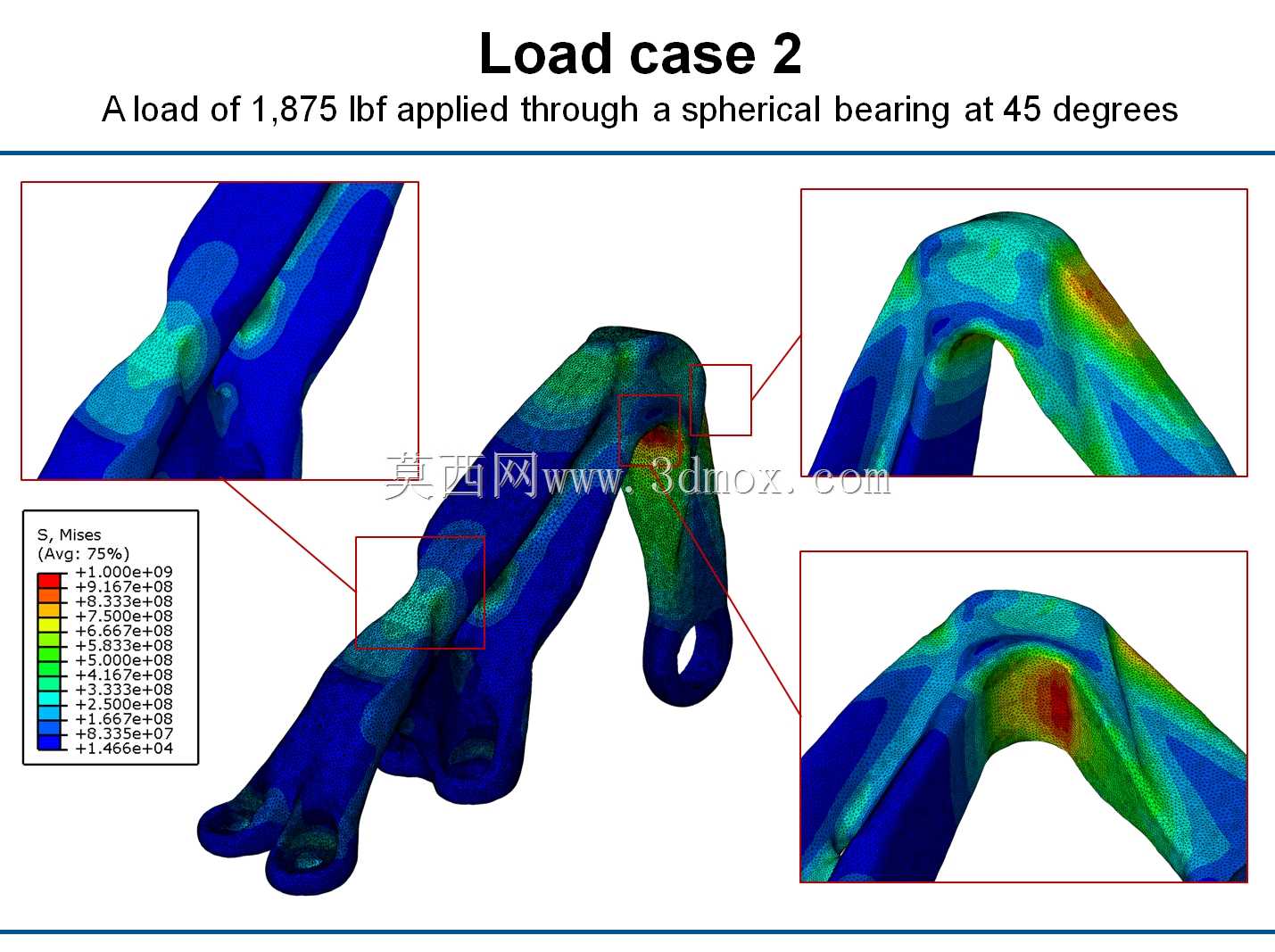

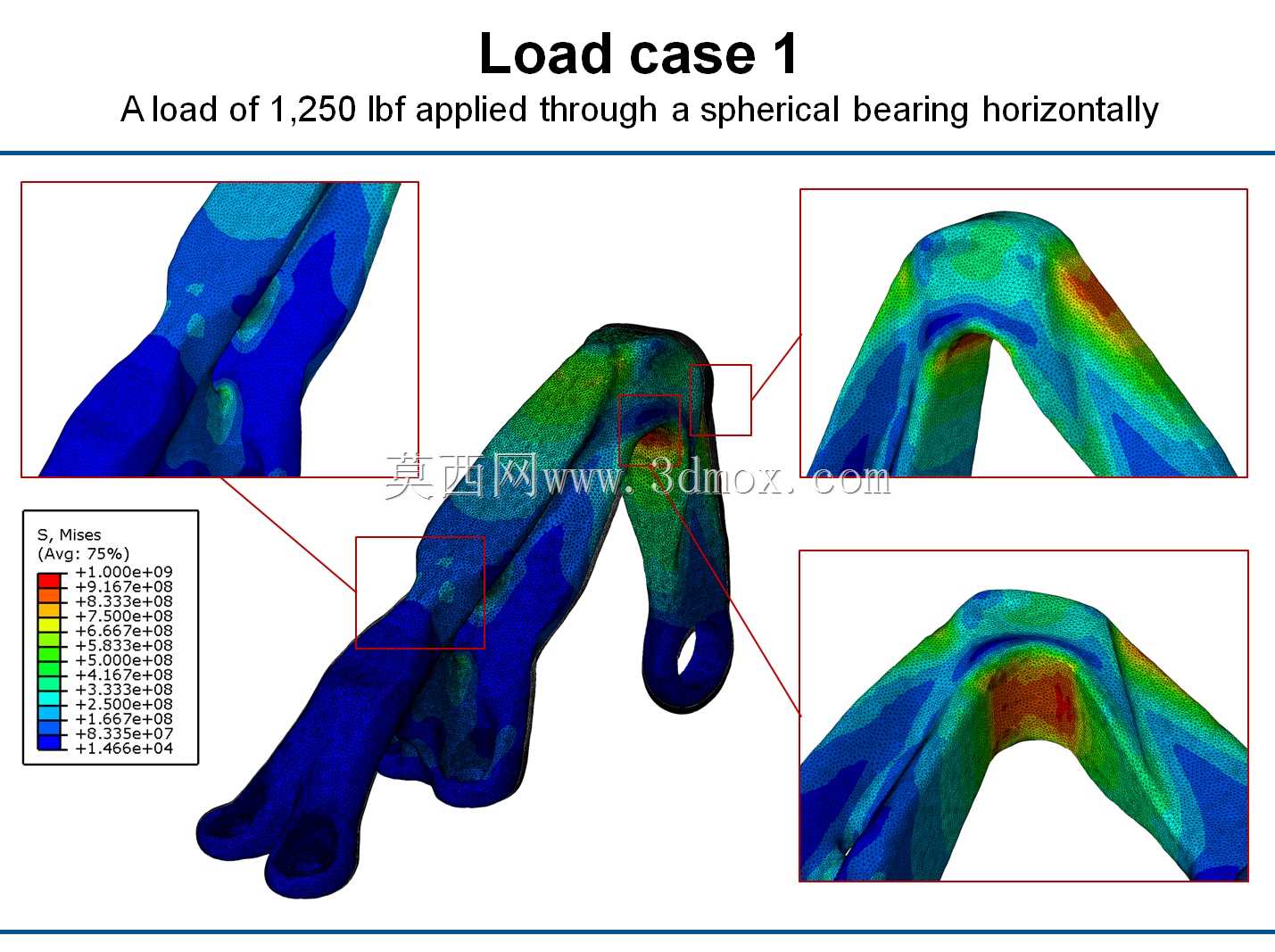

减重幅度同样接近三分之二,这种减重效果对于需要频繁移动的机械臂末端执行器、小型无人机的传动支撑结构、便携作业设备的传动单元来说,能够有效降低设备的整体自重,提升动态响应速度,降低驱动单元的功率损耗。完成拓扑优化的结构形态后,通过有限元分析对全工况载荷下的应力分布做校核,验证结构在额定载荷、1.5倍过载载荷下的最大应力均低于铝制材料的屈服强度,安全系数满足机械设计手册中对应支撑构件的要求,不会出现静强度失效问题,同时对结构的固有频率做仿真计算,避开配套传动系统的工作频率区间,避免运行过程中出现共振问题。在3D打印成型的工艺选择上,该结构的形态适配SLM金属打印工艺,打印时的摆放方向经过专门优化,

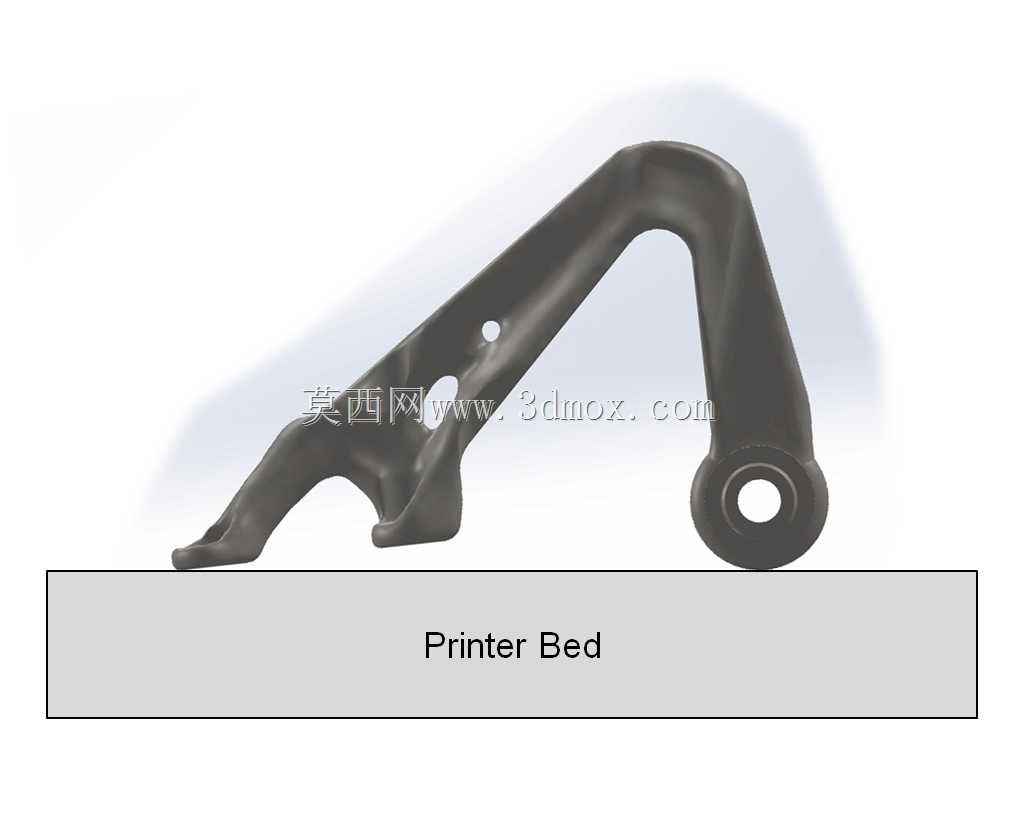

让主要受力筋条的走向尽量与打印层厚方向形成合理夹角,减少层间结合力不足对结构强度的影响,同时让需要高精度配合的轴承孔轴线垂直于打印平台,保证孔的圆柱度精度,支撑结构仅设置在结构的悬空非配合面,拆除时仅需要简单的钳具操作即可去除,不需要后续大量的铣削、打磨等机加工工序,仅需要对安装贴合面、轴承孔内圈做简单的精整处理即可达到装配精度要求。这类拓扑优化支架的应用,打破了传统等强度设计的思维局限,不再依赖经验式的筋板布置来提升结构强度,而是通过算法计算得到材料的最优分布路径,让每一处材料都承担对应的载荷传递作用,没有多余的冗余材料,在小批量定制化的设备研发场景中,这种设计+3D打印的制造模式能够大幅缩短研发周期,不需要开模即可快速得到满足性能要求的结构件,尤其适合非标设备研发、样机试制阶段的快速迭代,同时在小批量量产的专用设备中,这种轻量化结构也能有效降低设备的运行能耗,提升设备的载荷自重比。
