拓扑优化轻量化轴承支撑结构设计

　　在重载传动系统的布局设计中，轴承支撑部件的性能直接决定了整套旋转机构的运行稳定性与寿命表现，这类部件常见于工业传动辊道、中小型动力输出单元、精密输送设备的转轴定位场景，需要同时承担径向载荷传递、转轴位置约束、运行振动缓冲的多重作用。传统等截面铸造轴承支架往往存在材料冗余量大、局部应力集中明显的问题，在对自重有严格限制的移动设备、航空地面配套装置、轻量化工业装备中，这类冗余设计会直接增加整机的无效负载，拉高动力单元的配置成本。

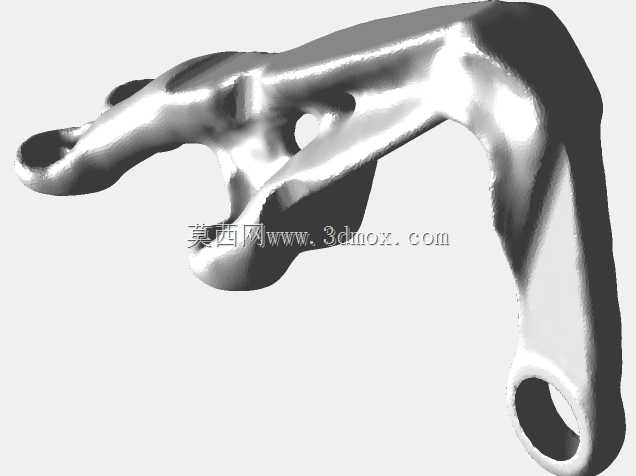

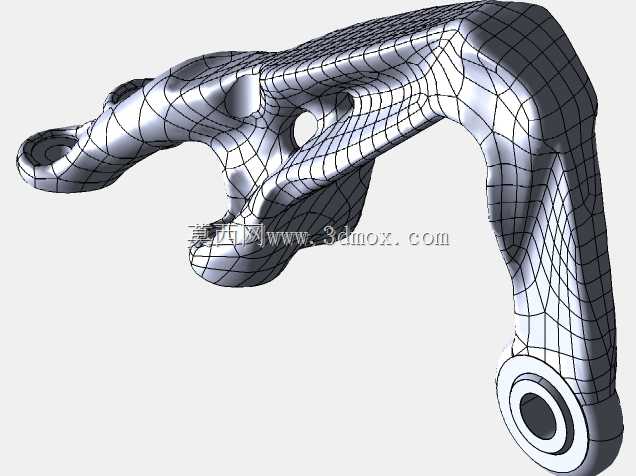

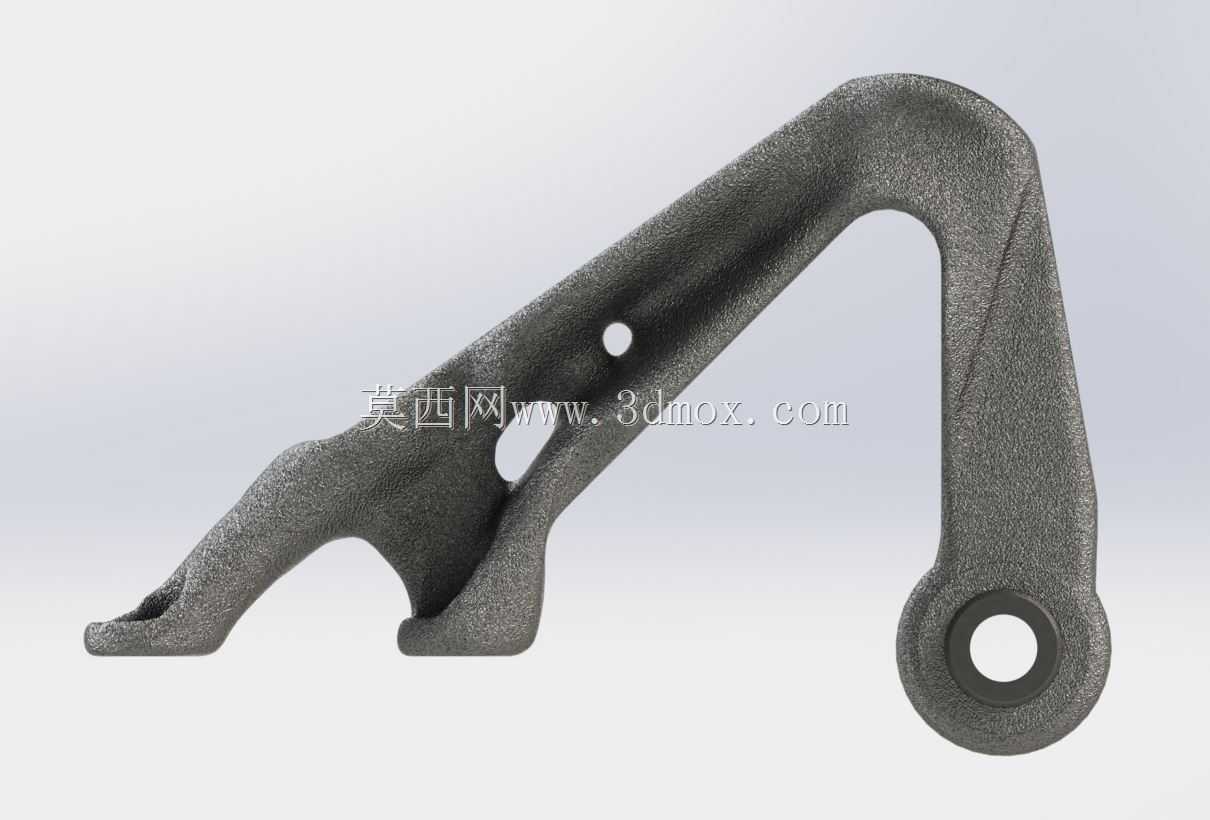

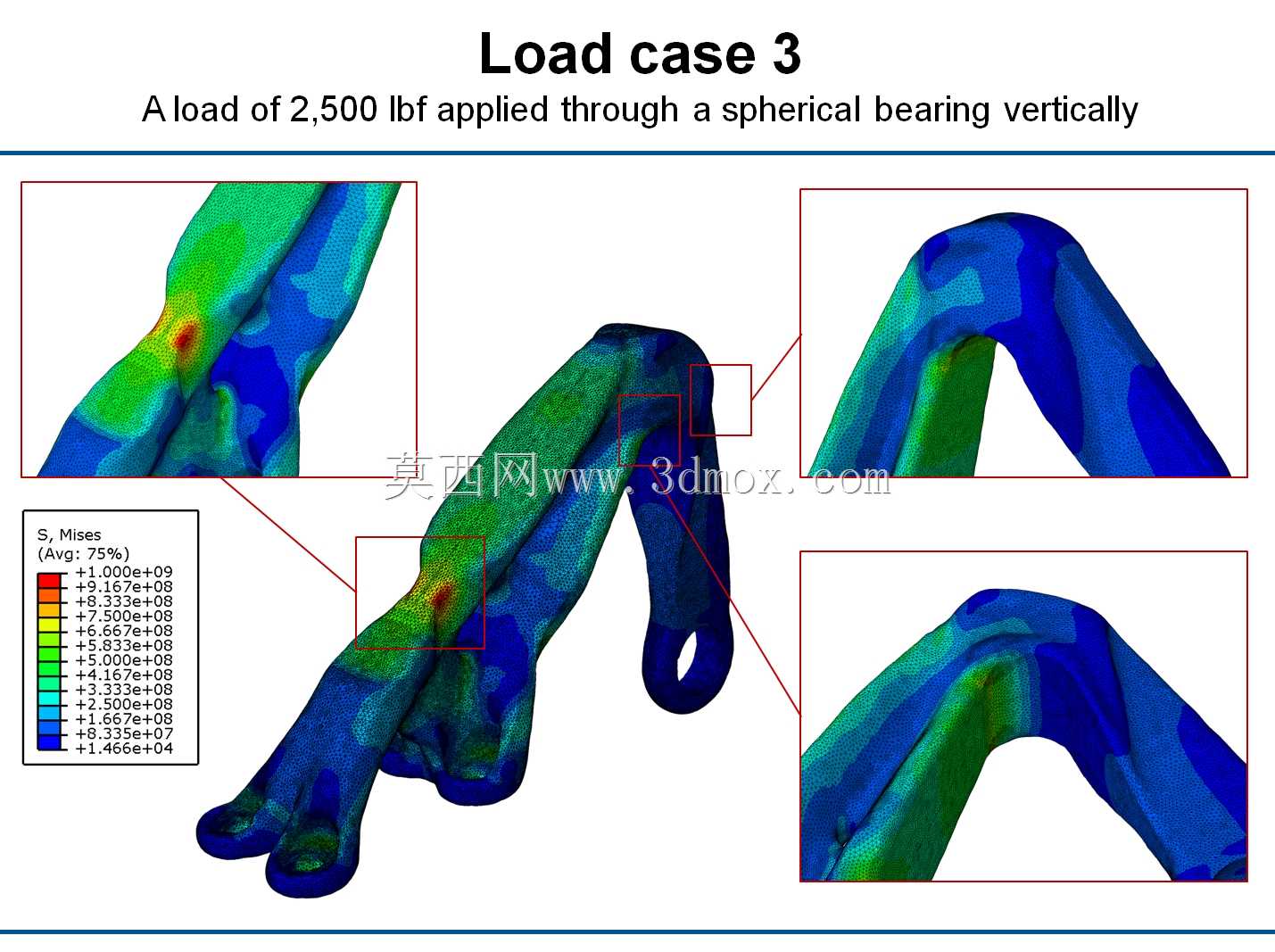

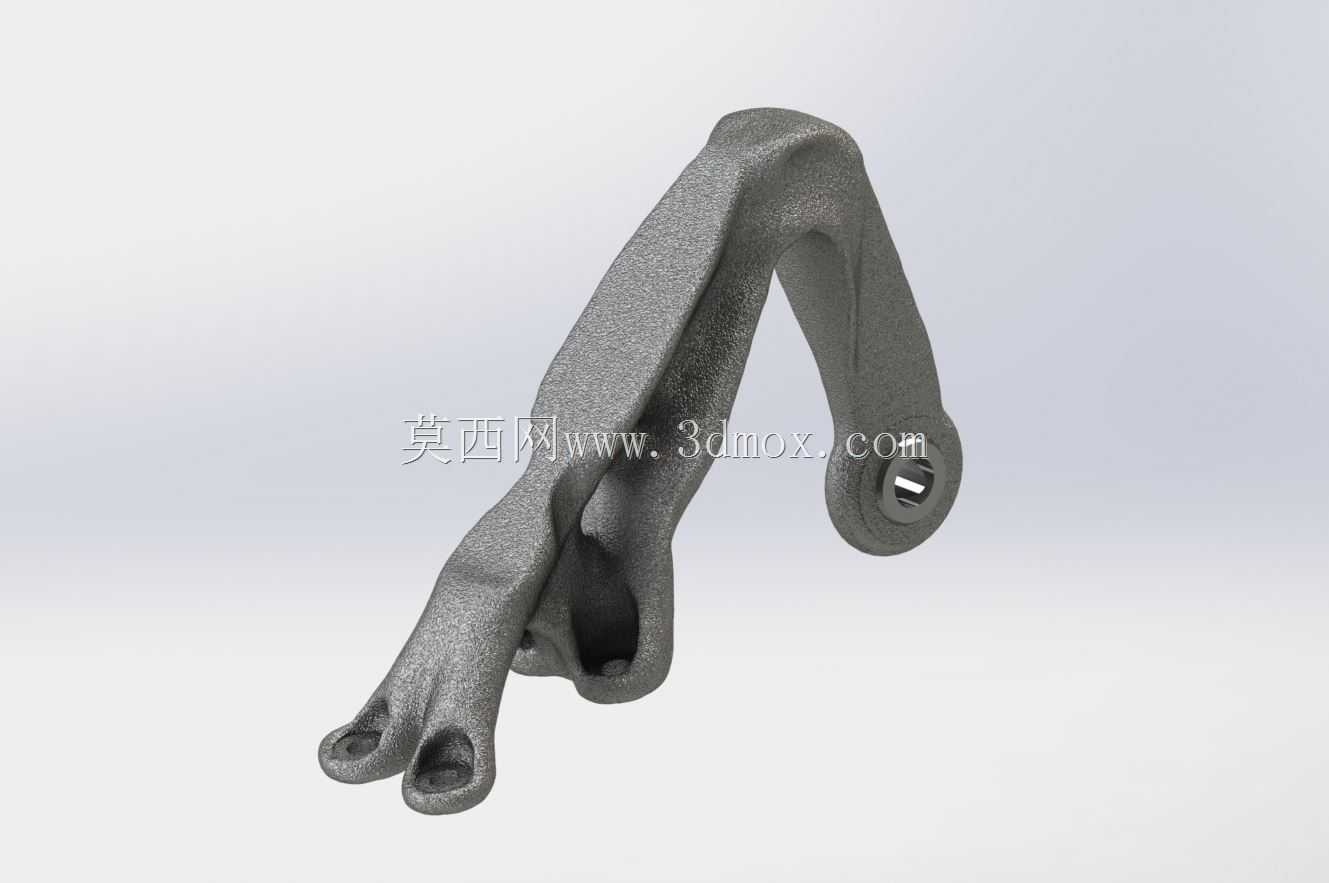

　　这款经过拓扑优化的铝制轴承支架，核心设计逻辑是在给定载荷边界与安装约束的前提下，剔除所有非应力传递路径上的冗余材料，实现结构效能的最大化。从载荷工况验证结果来看，针对2500lbf的垂直球面轴承载荷，结构的应力分布完全贴合材料的许用应力区间，高应力区域仅集中在载荷传递的主路径上，其余区域通过渐变的截面过渡实现应力的平滑分散，没有出现传统直角结构常见的应力突变点。从结构形态上看，支撑臂采用了仿生式的变截面曲面构型，没有规则的等厚平面，所有轮廓走向都与应力流线方向保持一致，既避免了材料的无效堆砌，也能让载荷从轴承安装位到固定安装端的传递过程更顺畅，减少局部应力集中带来的疲劳失效风险。

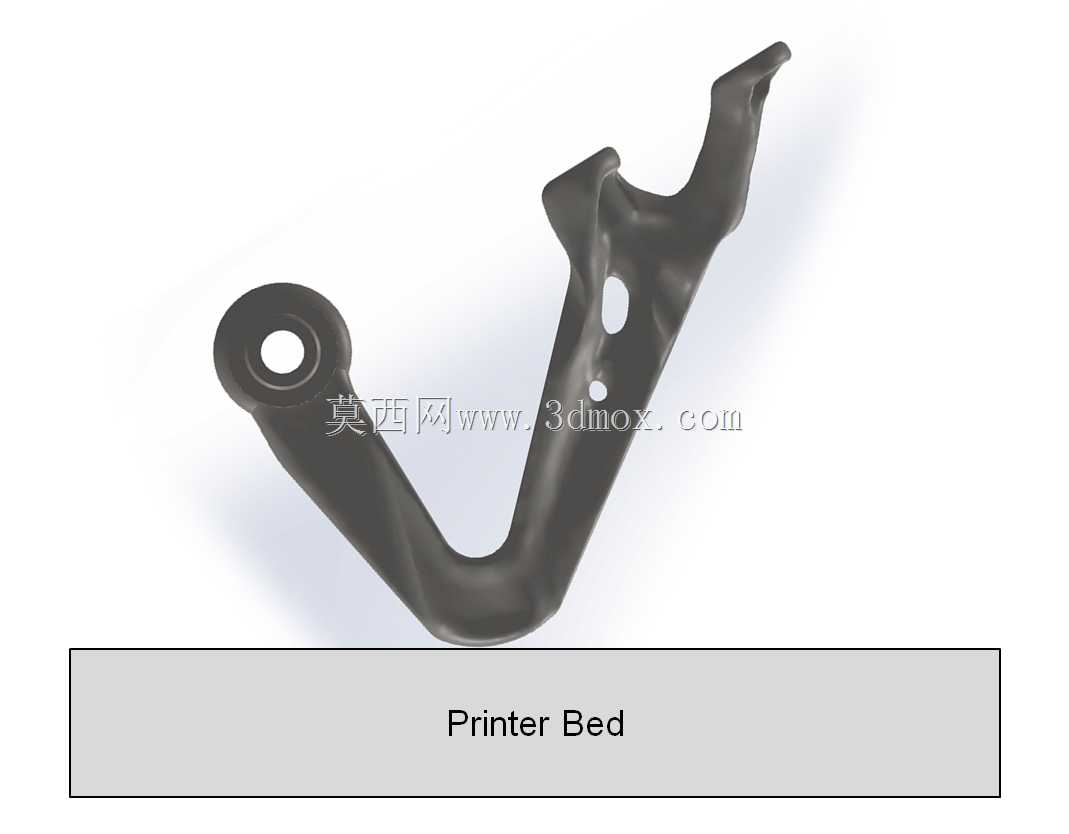

　　在安装边界的适配设计上，支架下端的固定安装位采用了对称分布的通孔结构，安装孔的位置精度与端面平面度满足通用工业安装标准，可直接适配现有设备的安装基面，不需要额外做基面改造；上端的轴承安装位采用了与球面轴承匹配的圆弧接触面，能保证轴承外圈与支撑面的充分贴合，避免局部接触应力过大造成的轴承外圈压损。从制造适配性来看，优化后的结构支撑结构余量极小，无论是采用增材制造工艺直接成型，还是采用五轴铣削加工，都不需要过多的后续去除工序，支撑结构易拆除，不会在构件表面残留过多的加工痕迹，能有效缩短加工周期、降低制造成本。

　　对比传统同载荷等级的铸钢轴承支架，这款铝制拓扑优化结构的自重降低幅度超过六成，在保证结构刚度与强度满足工况要求的前提下，大幅压缩了构件自身重量，对于有移动需求的设备单元来说，更低的支撑件自重意味着更小的运动惯量，能提升设备的动态响应速度，降低驱动单元的能耗。在结构完整性验证环节，通过有限元方法对全工况载荷下的变形量、应力分布、疲劳寿命做了逐一校核，结构的最大变形量控制在轴承运行允许的间隙范围内，不会因为结构变形造成轴承卡滞、偏磨等问题，能保证轴承长期运行的同轴度要求。

　　在实际选型适配过程中，这类轻量化拓扑优化支架尤其适合对自重敏感的设备场景，比如便携式工业传动装置、航空配套地面设备、移动作业平台的转轴支撑单元，在这些场景中，每减少一克无效结构重量，都能带来整机性能的直观提升。同时，铝制基体的材料特性也让构件具备更好的耐腐蚀性能，不需要额外做表面防腐处理就能适应多数常规工业环境的使用要求，后期维护成本更低。结构的曲面过渡设计也避免了传统支架直角缝隙容易积尘、积屑的问题，日常清洁维护更便捷，适合在有洁净要求的生产场景中使用。
