拓扑优化轻量化轴承支撑结构设计

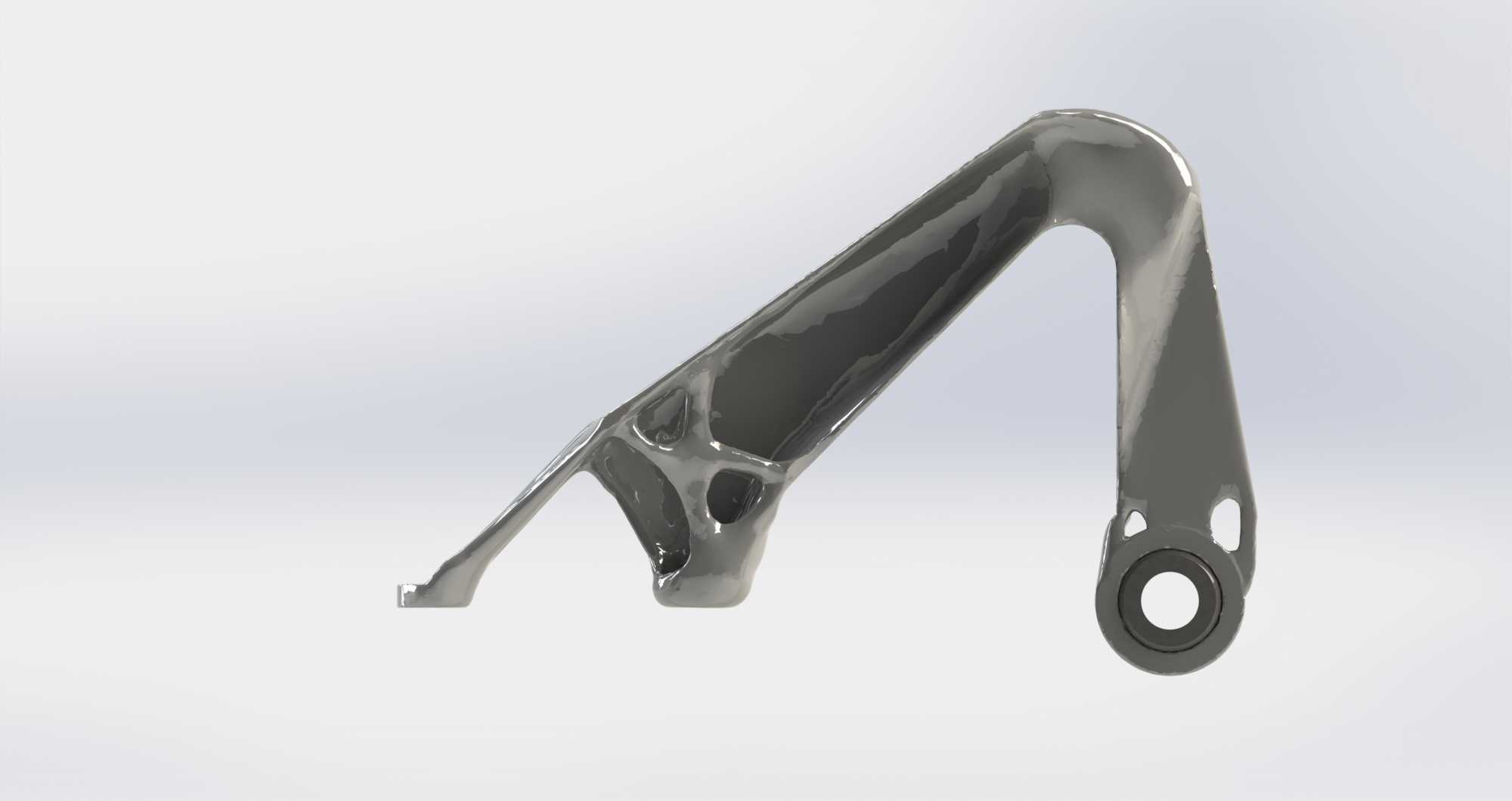

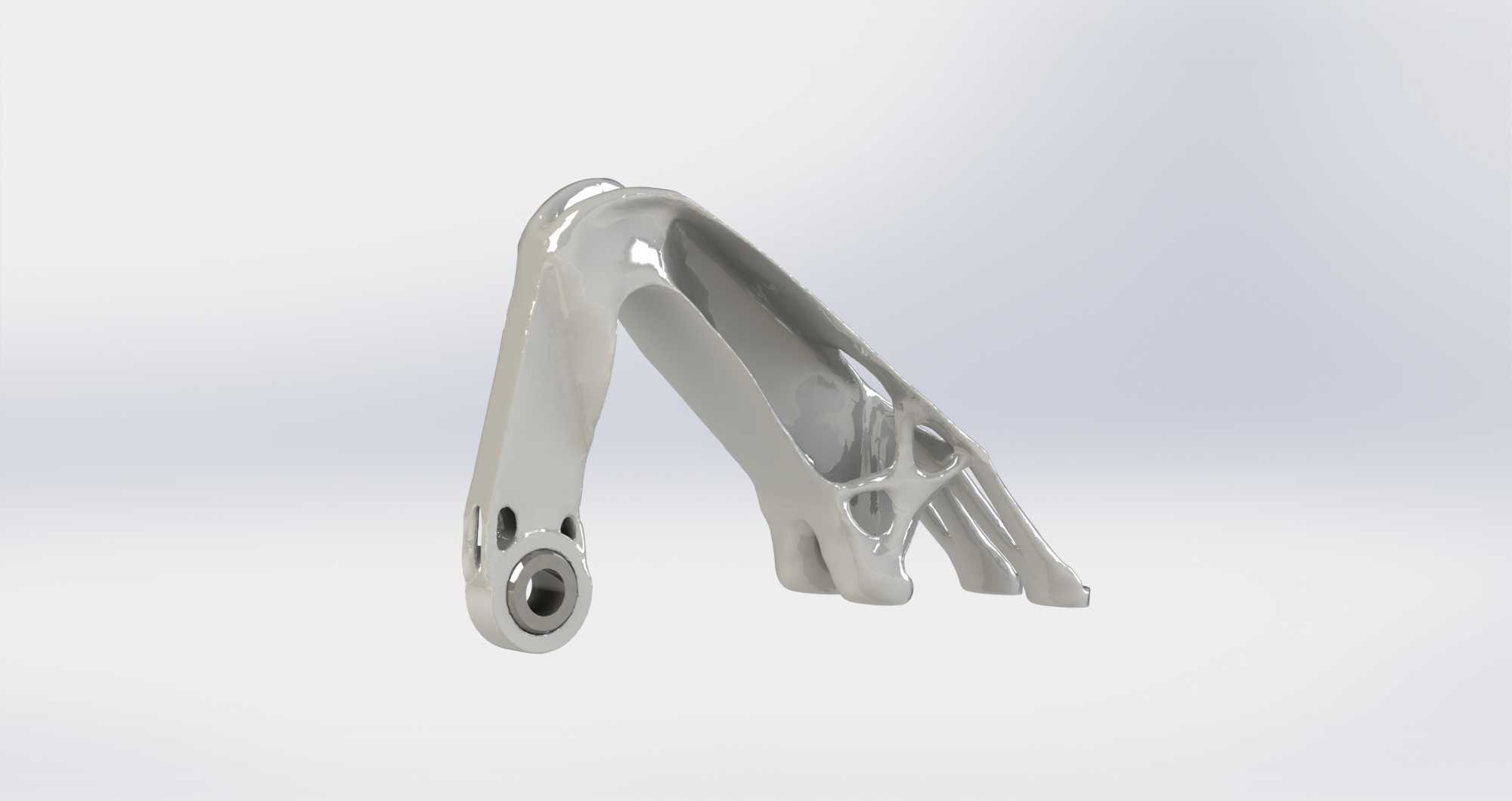

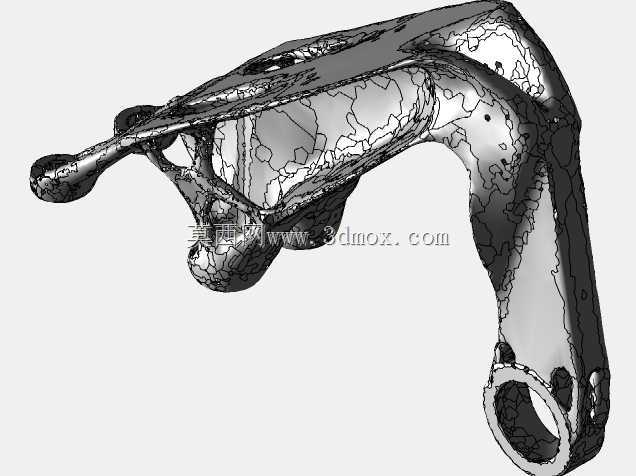

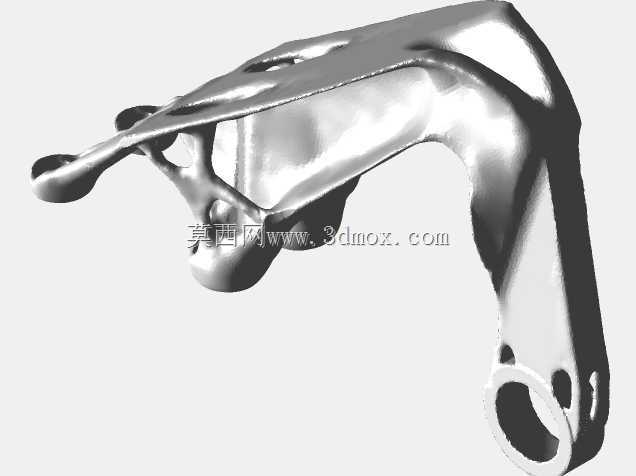

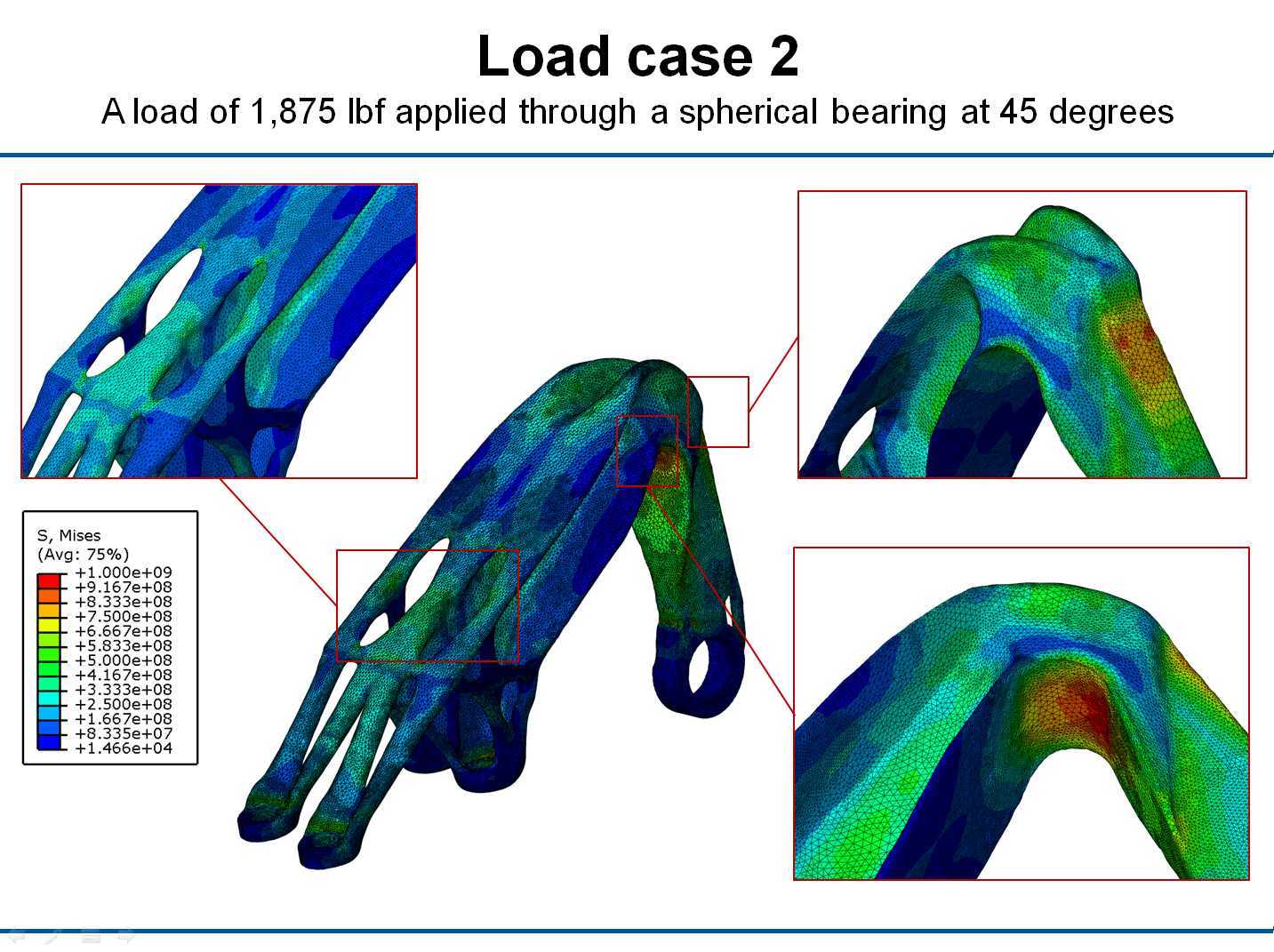

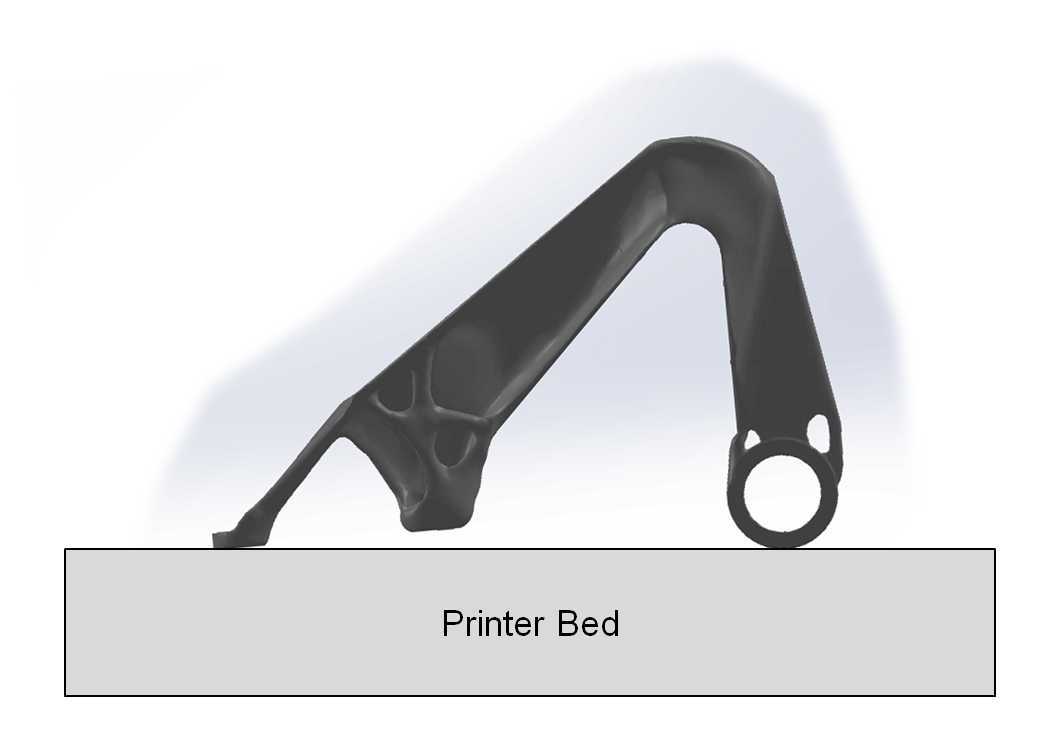

在重载传动支撑场景中，轴承支架作为衔接旋转轴系与设备基体的核心承载构件，长期承受多方向交变载荷作用，传统等壁厚铸造或铣削成型的支架往往存在材料冗余、局部应力集中、整体重量偏大的问题，尤其在航空配套、移动工业设备、新能源传动单元这类对自重控制严苛的应用场景中，冗余结构带来的无效负载会直接拉高整机运行能耗，降低动态响应性能。这款经过拓扑优化迭代的铝制轴承支撑结构，完全围绕实际工况载荷路径完成材料排布，从有限元应力云图可以直观看到，所有保留的材料筋条均沿着主应力迹线方向延伸，在45度角向球面轴承传递1875lbf载荷的工况下，应力分布均匀过渡，没有出现传统结构常见的局部应力突变区域，高应力区仅集中在轴承安装位与基体连接端的过渡圆弧处，其余区域材料均根据应力水平做了梯度减薄甚至镂空处理。从安装边界来看，支架下端的三肢式安装脚完全匹配原有安装孔位的分布尺寸，不需要对配套设备的基体连接面做任何改动即可直接替换原有传统支架，上端的轴承安装位保留了标准球面轴承的配合公差与安装空间，能够兼容原有规格的轴承组件装配，不需要额外定制配套轴承。设计过程中完全摒弃了传统“先画外形再校核强度”的思路，先明确所有安装约束位置、实际运行中的多工况载荷方向与大小，再通过拓扑算法计算出材料的最优分布区间，之后对算法输出的不规则结构做工艺性修正，兼顾增材制造的成型可行性，打印成型时支撑结构易于拆除，不需要过多后续铣削或手动打磨工序就能达到装配精度要求。对比同载荷等级的传统铣削铝支架，不含轴承的支架本体重量大幅降低，减重幅度超过77%，即便包含配套轴承组件的整体支撑单元，减重幅度也接近77%，在保证结构完整性、长期承载可靠性的前提下，把无效材料占比压到了极低水平。这类优化后的支撑结构尤其适合对自重敏感的移动作业设备、航空机载传动单元、高性能工业机器人关节支撑等场景，在不改动原有安装接口、不降低承载安全系数的前提下，能够直接实现支撑部件的轻量化升级，降低整体运动部件的惯量，提升设备的动态响应速度，同时减少铝材的无效消耗，降低单件的材料成本与加工周期。
