虎钳钳口疲劳断裂失效分析样件结构

　　在机械加工车间的日常装夹作业里，虎钳作为铣、刨、磨、钳等工序最常用的工装夹具，其钳口部件直接承担与工件的接触传力作用，长期承受交变夹紧力、切削冲击力以及偶尔的过载载荷，出现疲劳断裂是一线加工场景中十分常见的失效形式。本次呈现的结构，正是针对钳口疲劳断裂工况还原的实体结构，可用于夹具失效分析、结构优化验证、装夹受力仿真对照等实际工程场景。

　　从实际设备用途来看，虎钳钳口的核心作用是通过表面咬合摩擦力与刚性支撑，将待加工工件牢牢固定在钳身与活动钳身之间，保证加工过程中工件不会出现位移、振动甚至飞出的安全风险。常规机用虎钳的钳口多采用合金工具钢经淬火处理制成，硬度控制在HRC45-55区间，兼顾表面耐磨性与芯部韧性，但在长期交变载荷作用下，钳口的安装孔周边、截面突变位置、应力集中槽处会逐步萌生微裂纹，随着循环加载次数增加，裂纹持续扩展最终发生突发性的疲劳断裂，直接导致装夹失效，甚至造成工件报废、刀具崩损的生产事故。

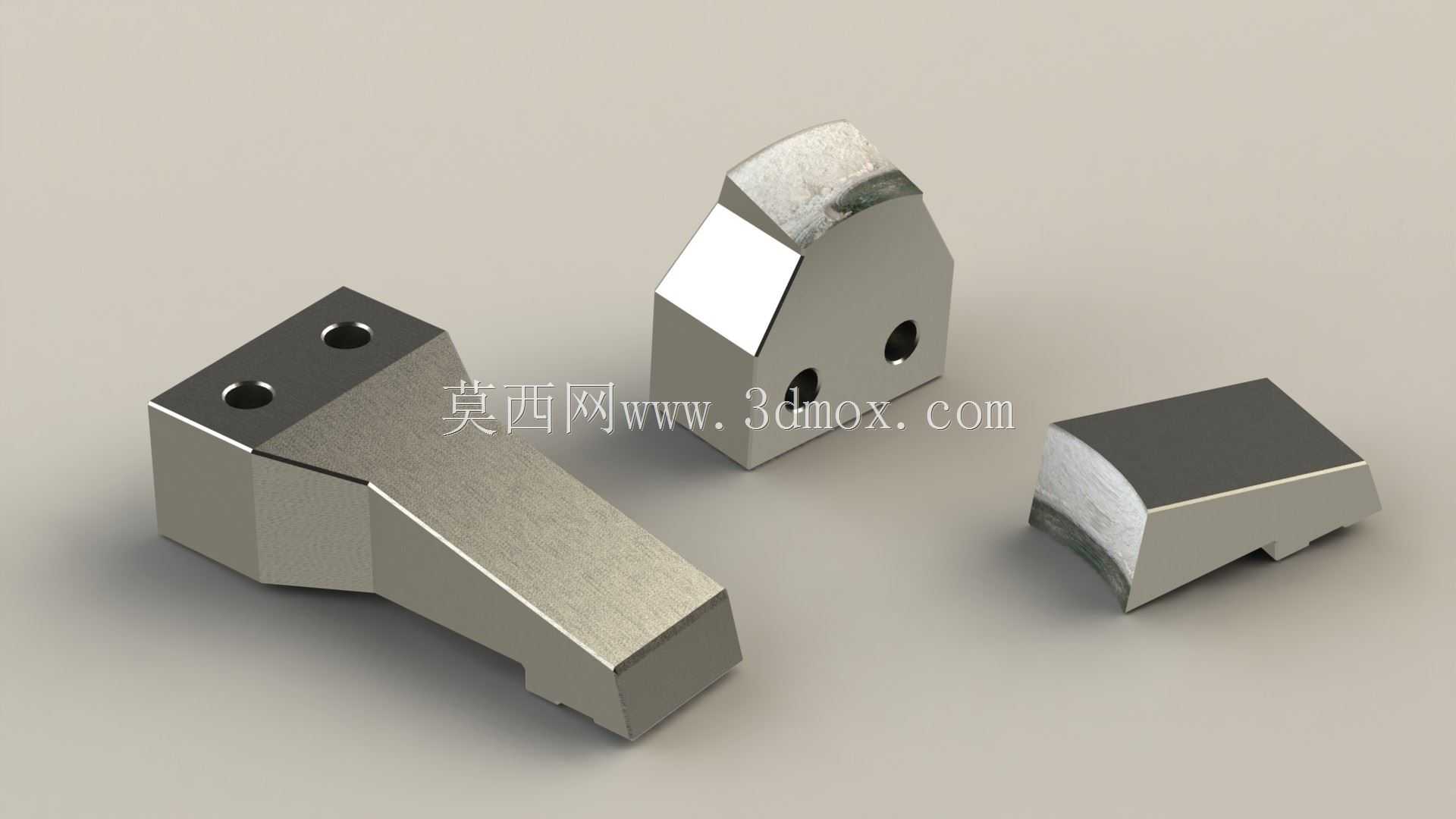

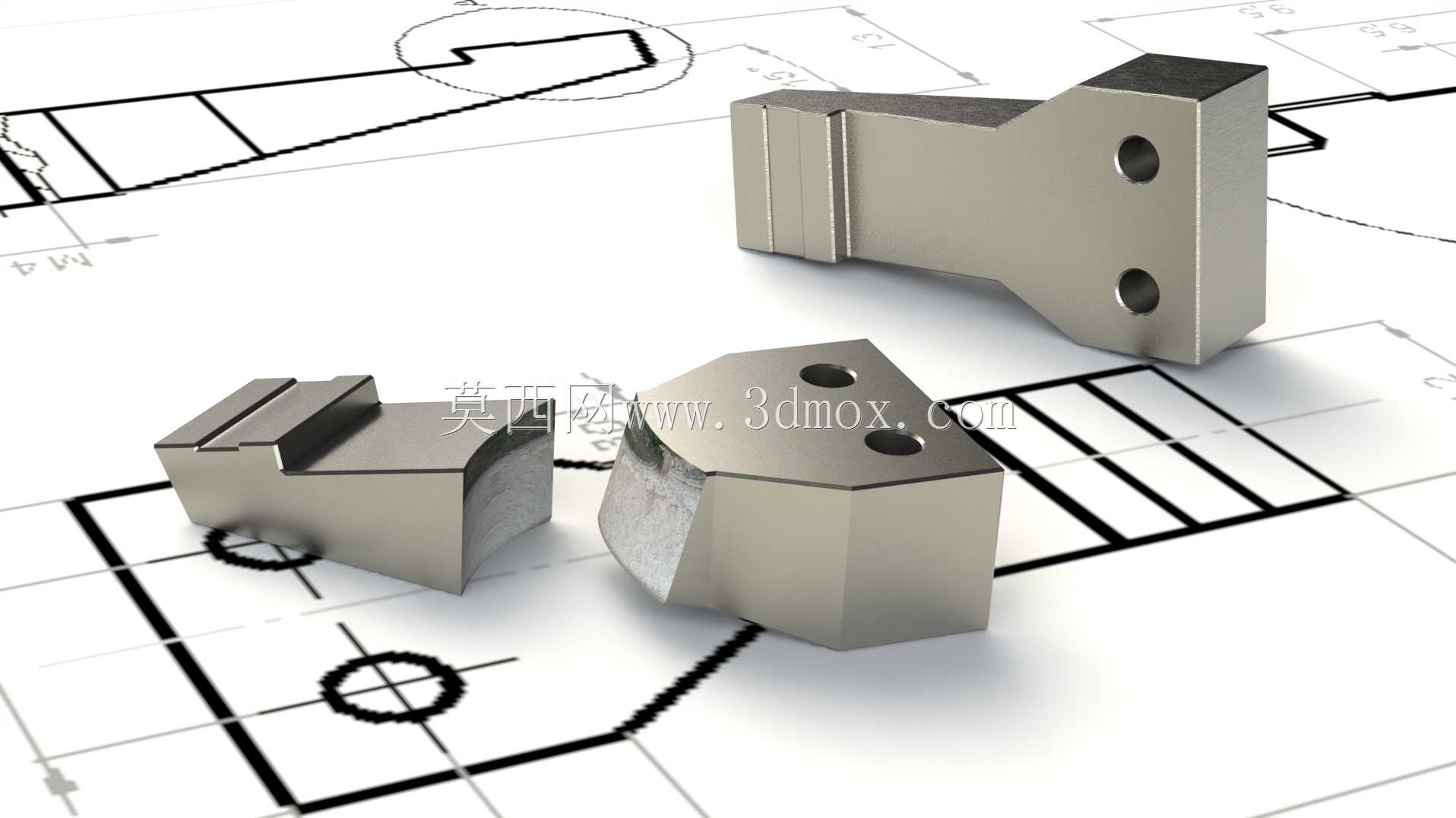

　　从产品功能特性上看，该断裂样件还原了疲劳断裂的典型形貌：断裂源位于钳口与钳身贴合面的安装孔边缘，此处是夹紧力传递的核心受力点，每次夹紧、松开工件的过程都会在此处产生循环拉压应力；裂纹扩展区可见明显的贝纹线痕迹，对应疲劳裂纹逐步扩展的载荷循环过程；最终瞬断区面积占整个截面比例较小，符合低应力高周疲劳断裂的典型特征。样件保留了钳口的完整工作型面，包括用于增加摩擦力的齿形结构、与钳身定位的贴合基准面、用于穿装固定螺栓的两个沉头安装孔，完整还原了失效钳口的全部结构特征，可直接用于金相检测取样、断口形貌观察、受力仿真边界条件对标等工作。

　　在设计思路层面，还原该失效结构时，首先严格遵循实际在用虎钳钳口的尺寸链逻辑：钳口总长度适配常用的6寸机用虎钳安装尺寸，总宽度与钳身安装槽宽度保持间隙配合，安装孔中心距与钳身螺纹孔中心距完全一致，保证样件可直接装卡在对应规格虎钳上进行装夹受力复现试验。结构建模过程中，特意保留了断裂面的自然粗糙形貌，没有做理想化的平面简化，能够更真实地还原疲劳断裂后的实际接触状态，避免仿真分析时因模型过度简化导致的应力计算偏差。同时针对钳口工作面上的咬合齿，建模时还原了实际使用后的磨损倒角，更贴近车间长期使用后的钳口真实状态，而非全新未使用的理想钳口结构。

　　从外形尺寸与安装边界来看，该钳口样件的总长度为150mm，适配6寸规格机用虎钳的安装跨度；钳口厚度为22mm，其中工作齿面高出安装基准面3mm，保证夹紧工件时齿面能够有效嵌入工件表面形成足够摩擦力；两个安装孔为沉头结构，沉头孔直径12mm，适配M10内六角固定螺栓，通孔直径11mm，保证螺栓穿装时留有0.5mm的位置调整余量，安装孔中心距为100mm，与标准6寸虎钳的安装孔位完全匹配；钳口与钳身贴合的基准面平面度控制在0.02mm以内，保证安装后钳口不会出现倾斜，避免装夹工件时产生定位偏差。断裂位置位于钳口长度方向距端部35mm处，对应实际使用中最容易出现应力集中的截面位置，该位置恰好是钳口截面从厚到薄的过渡区域，同时靠近第一个安装孔的边缘，与车间实际统计的钳口疲劳断裂高发位置完全吻合。

　　在实际工程应用中，这类失效样件结构可帮助夹具设计人员优化钳口的截面过渡结构，比如在截面突变位置增加圆角过渡降低应力集中系数，调整安装孔的位置与沉头深度改善孔边应力分布，也可帮助工艺人员制定更合理的钳口热处理工艺，通过表面喷丸、渗碳等工艺提升钳口的疲劳强度，延长夹具的使用寿命。对于设备维护人员而言，对照该失效结构的断口特征，可以快速判断现场钳口断裂的失效原因，区分是疲劳断裂、过载断裂还是材质缺陷导致的断裂，从而针对性制定夹具维护更换周期，避免突发的装夹失效影响生产节奏。
