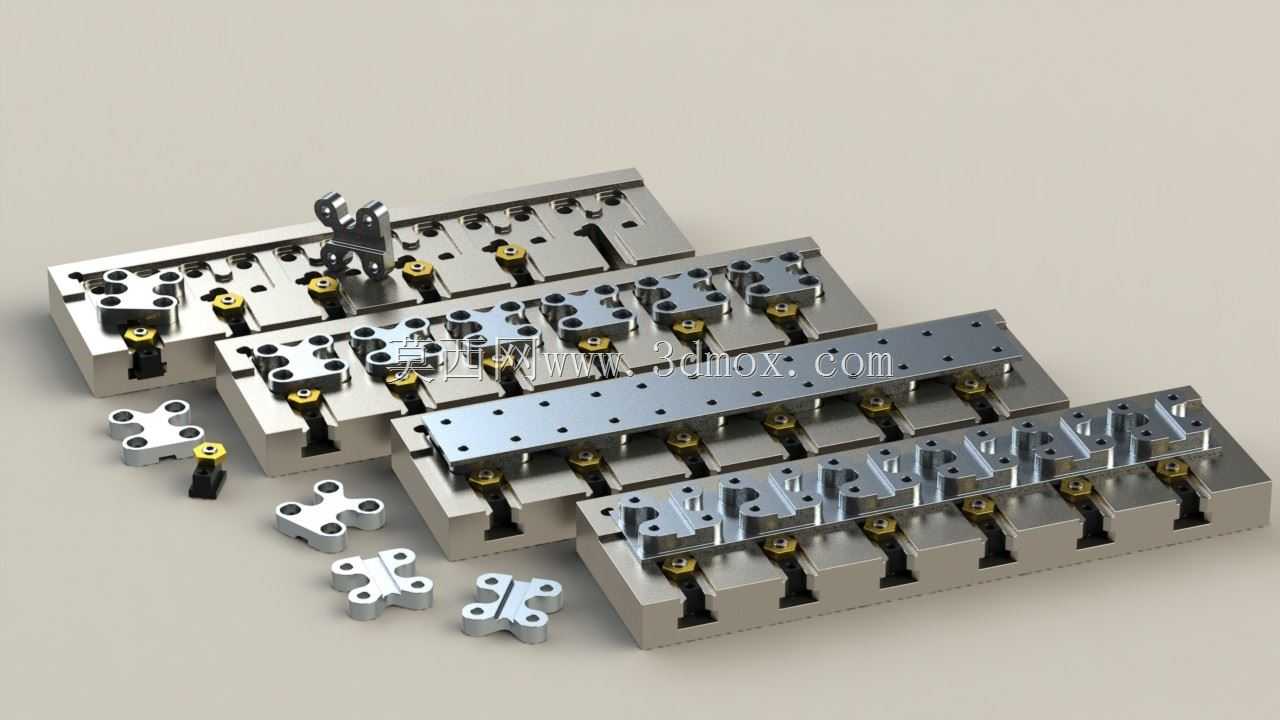

多工位精密可调定位夹紧治具组件

　　这套多工位定位夹紧组件，主要面向精密机加工、小型零件批量装配、光学元件装夹定位这类对重复定位精度有较高要求的生产场景，在小尺寸异形零件的铣削加工、点胶装配、检测工位上适配性极强，能有效替代传统单工位手动装夹结构，大幅缩减单件装夹的辅助工时。从结构设计逻辑来看，整套组件采用模块化排布思路，底座采用整体式长条型材加工而成，基准面一次装夹磨削成型，保证所有工位的安装基准共面，避免多段拼接带来的累计形位公差。每个夹紧单元独立配置了可微调的定位支撑柱，支撑柱顶端采用黄铜材质作为接触件，既保证足够的支撑刚性，又能避免装夹过程中划伤工件表面，黄铜件与钢质基座之间采用过盈配合加侧向顶丝锁紧，长期反复装夹也不会出现松动移位。

　　夹紧单元的压头采用对称式X型结构设计，压头的两个接触端做了圆弧过渡处理，对应不同外形的小型工件时，可通过更换不同规格的压头适配装夹需求，压头与驱动件之间采用浮动连接结构，允许压头在小角度范围内自适应偏转，保证压合面与工件表面完全贴合，不会出现局部压应力集中导致的工件变形。整套组件的安装边界可根据实际工位需求灵活拓展，单条基座上的工位数量可按需增减，基座底部预留了标准的T型槽安装位，可直接固定在标准机床工作台、装配线载板或者检测平台上，不需要额外加工过渡连接板。相邻工位之间的间距经过优化设计，既保证操作人员有足够的空间完成工件取放动作，又尽可能压缩整体结构的占用空间，提升单位面积的工位排布密度。在功能特性上，

　　每个夹紧单元的夹紧力可通过尾部的调节螺钉独立调整，针对薄壁类易变形工件可将夹紧力调至较低区间，针对刚性较好的金属切削加工场景则可锁紧调节螺钉提升夹紧力，适配不同材质、不同刚性工件的装夹需求。定位基准方面，每个工位都配置了两个圆柱定位销作为粗定位基准，配合侧面的可调定位螺钉实现精确定位，工件放置后可快速完成定位，不需要反复找正。整套结构的运动部件都做了防尘处理，夹紧柱与基座的配合间隙处加装了防尘密封圈，避免加工过程中的切屑、粉尘进入配合间隙导致卡滞，日常维护只需要定期在配合面涂抹少量润滑脂即可，不需要复杂的拆解保养。从实际使用场景的适配性来看，这套组件既可以单条独立使用，适配小批量多品种的柔性生产需求，也可以多条并排组合使用，

　　搭配自动上下料机构实现全自动批量生产，压头的驱动接口预留了标准的连接螺纹，可手动旋钮驱动，也可外接气缸、油缸实现自动化夹紧动作，不需要对主体结构做额外改造。结构设计过程中充分考虑了加工工艺性，所有非配合面都采用常规铣削加工即可达到精度要求，配合面的公差要求控制在IT7级范围内，普通的数控铣床、磨床就能完成全部零件加工，不需要特殊的加工设备，加工成本可控。零件的选材上，基座和压头主体采用45号钢调质处理，表面做发黑防锈处理，接触工件的部位采用黄铜或者POM材质可选，兼顾刚性和防护需求，所有标准件都采用国标通用规格，后期更换备件不需要定制，降低运维成本。整套组件的整体高度控制在较低区间，装夹工件后整体重心偏低，在高速铣削加工场景下不会因为重心过高产生振动，能有效提升加工表面质量，减少刀具振纹的产生。
