行星齿轮传动组件装配结构教学演示模型

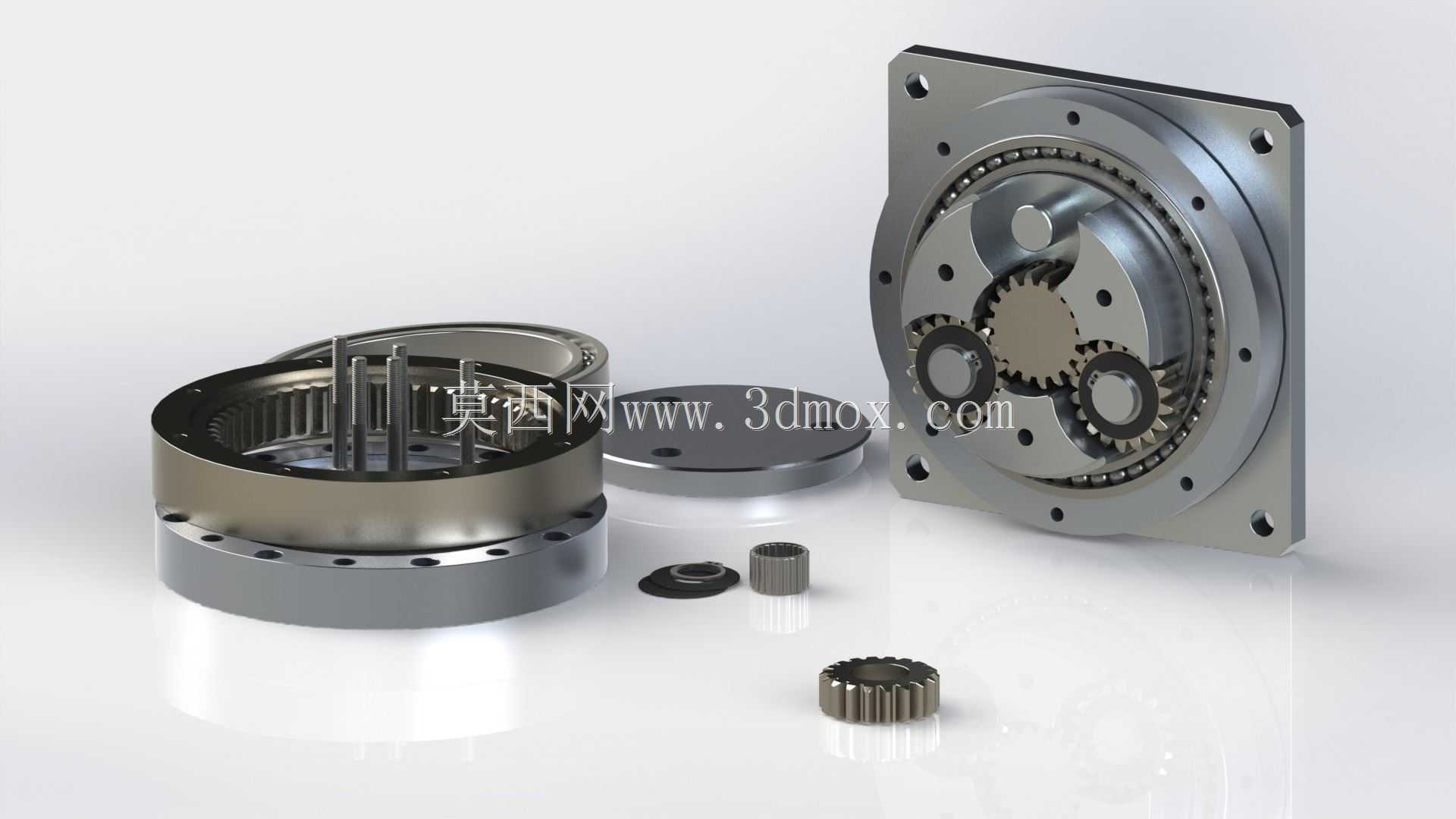

　　这套行星齿轮结构的设计初衷，是面向机械装配实训场景，拆解行星轮系的核心组成与传动逻辑，让初学机械结构的学员能直观理解各部件的配合关系，而非用于高负载的工业传动工况。从结构组成来看，整套组件包含内齿圈、多个行星轮、太阳轮、行星架、前后端盖、连接法兰、轴承、紧固螺栓等全套零件，所有零件的配合公差都按照教学演示的装配需求设定，既保证装配过程的顺畅性，也能清晰展现各部件的安装顺序与定位关系。

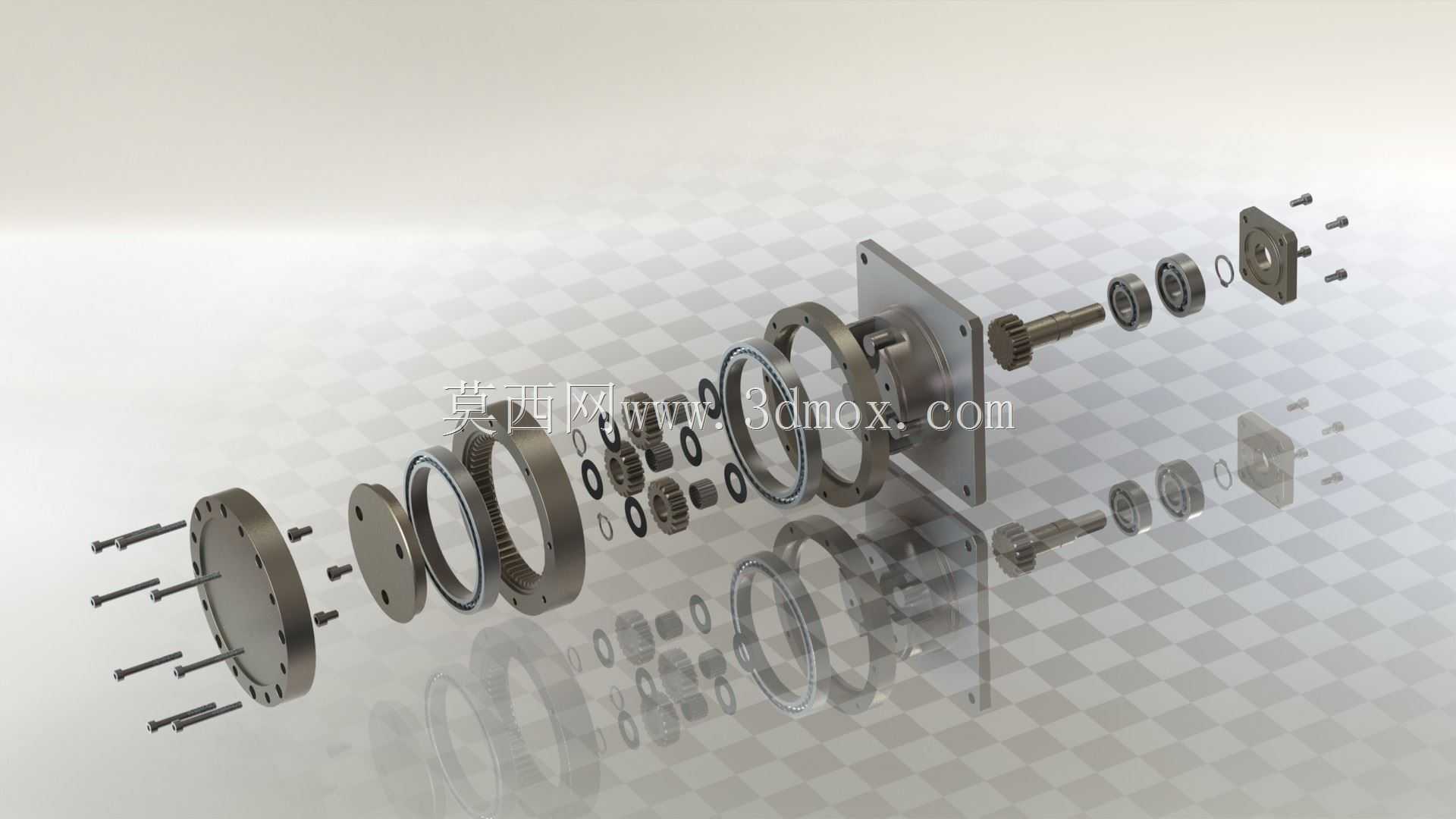

　　在实际教学应用中，这套模型可以完全拆解为单个零件，学员可以按照从输入轴到输出端的顺序逐一装配：首先将太阳轮与输入轴段配合，通过轴肩定位保证太阳轮的轴向位置，随后将行星轮通过轴承安装在行星架的定位销轴上，调整行星轮的周向位置，保证三个行星轮均匀分布在太阳轮周围，与太阳轮的轮齿完全啮合，之后将内齿圈套在行星轮外侧，确认内齿圈与所有行星轮的啮合间隙均匀，避免出现卡滞或啮合过紧的情况。接下来安装前端法兰端盖，通过端盖上的止口与内齿圈的端面定位，穿入周向分布的紧固螺栓，按照对角拧紧的顺序逐步锁紧，保证端盖与内齿圈的端面贴合紧密，不会出现偏斜。后端则安装输出端连接法兰，法兰与行星架的输出端通过止口定位，同样通过螺栓紧固，两端的轴承分别支撑输入轴与输出轴段，保证轴系转动时的同轴度，避免运转过程中出现晃动。

　　从安装边界来看，整套组件的安装法兰为方形结构，法兰上的安装孔按照标准螺栓孔距设计，可直接固定在教学实训台的安装面板上，输入轴端预留了与动力输入装置连接的轴段，可搭配小型手动摇柄或者低速电机，演示不同输入状态下的传动效果：当固定内齿圈时，太阳轮输入动力，行星架带动输出端实现减速传动，可直观观察到减速比与行星轮数量、齿圈齿数的对应关系；当固定行星架时，太阳轮输入动力，内齿圈输出则可实现反向传动，学员可以通过手动转动输入轴，清晰观察到不同固定方式下各部件的转动方向与转速差异，理解行星轮系不同传动模式的实现逻辑。

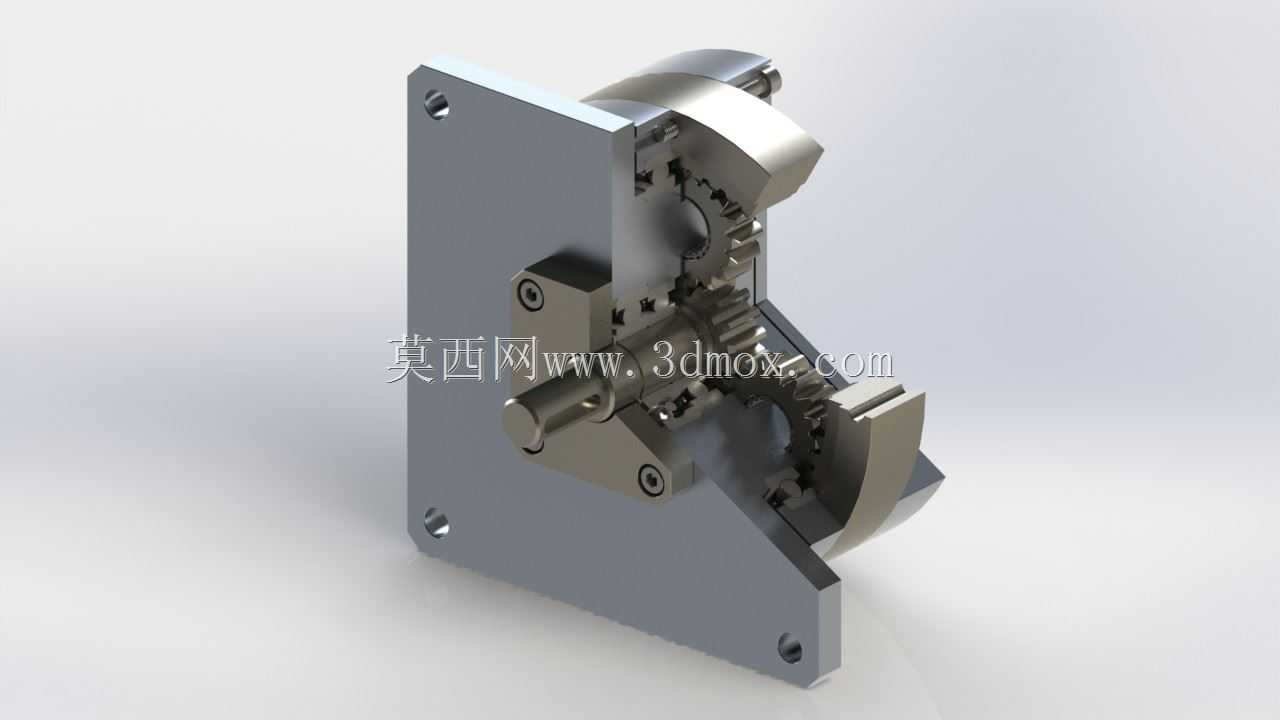

　　设计过程中特意简化了工业行星齿轮箱的密封、润滑等附加结构，将核心的传动配合部位完全外露，没有多余的壳体遮挡，学员可以在装配完成后直接观察到轮齿的啮合过程，看到行星轮在围绕太阳轮公转的同时自身自转的运动状态，避免了封闭箱体带来的观察盲区。所有零件的棱角都做了轻微倒角处理，避免实训装配过程中划伤手部，零件的尺寸设定兼顾了手持操作的便利性，不会因为零件过小导致装配困难，也不会因为尺寸过大不便于实训台摆放。各配合面的公差选择偏向过渡配合，既保证装配后不会出现松旷，也不需要借助重型工具即可完成拆装，适合反复拆装实训使用，不会因为多次拆装导致配合面磨损过快。轮齿的齿形按照标准渐开线齿形设计，啮合过程顺滑无卡滞，能准确展现齿轮传动的啮合特性，帮助学员建立对齿轮传动参数的直观认知，理解齿数、模数等参数对传动效果的影响。
