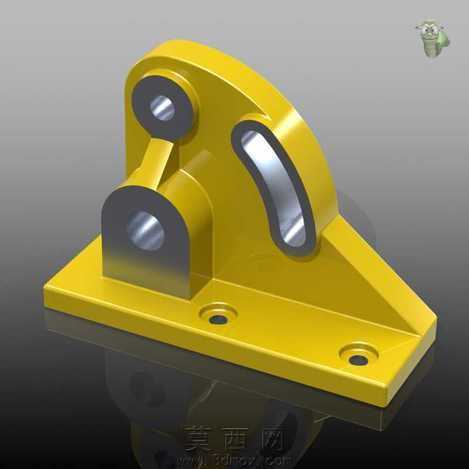

黄色立式铰接安装支座三维结构设计

本作品为一款立式铰接安装支座的三维建模设计成果，建模过程依托主流三维机械设计软件完成，全程遵循机械零件设计的基准统一原则，首先以支座底部安装平面作为第一设计基准，绘制带两个沉头安装孔的方形底板草图，通过拉伸特征生成底板基础实体，保证底板平面度与安装孔的位置公差符合装配要求。在底板上方的主体结构设计中，依次构建三个带同轴铰接孔的凸台结构：两个水平同轴的圆柱凸台分布于支座前部，一个带弧形加强筋的斜向凸台布置于支座后部，凸台与底板之间通过渐变式三角加强筋做过渡连接，有效避免应力集中问题，提升支座整体的结构刚度。建模过程中对铰接孔做了精细化处理，孔内壁添加了模拟轴套配合的高光金属材质区分，清晰展现铰接副的配合面特征；所有实体棱边均做了符合机械加工工艺要求的圆角过渡处理，避免锐边应力集中，同时还原真实机加工零件的边角特征。材质与渲染阶段，支座主体赋予亮黄色金属漆材质，模拟工业设备中常用的涂装防护效果，材质参数调整了适当的反光度与粗糙度，还原漆面的哑光金属质感；铰接孔内壁赋予抛光金属材质，与主体黄色材质形成明确视觉区分，突出配合面的功能属性；渲染场景采用渐变灰色背景，搭配柔和的三点布光方案，主光从斜上方45度投射，突出支座的立体轮廓与结构层次，辅光与轮廓光补充暗部细节，清晰展现加强筋、凸台、安装孔的相对位置与结构形态。设计思路上，该支座主要用于机械系统中需要实现铰接转动连接的部位，底板的沉头孔用于将支座整体固定在设备基座上，三个铰接孔分别用于连接不同的运动杆件，后部的斜向凸台可承受斜向载荷，加强筋的布置完全按照受力传导路径设计，将铰接部位的载荷均匀传导至整个底板，避免局部应力过大导致零件变形。建模过程中全程校验各特征的尺寸关联性，保证修改关键尺寸时相关结构可同步更新，符合参数化建模的设计要求，所有孔位的同轴度、平面的平行度均按照机械设计公差要求做了隐含约束，可直接导出工程图用于生产加工参考。
