摩托车化油器歧管连接构件三维设计

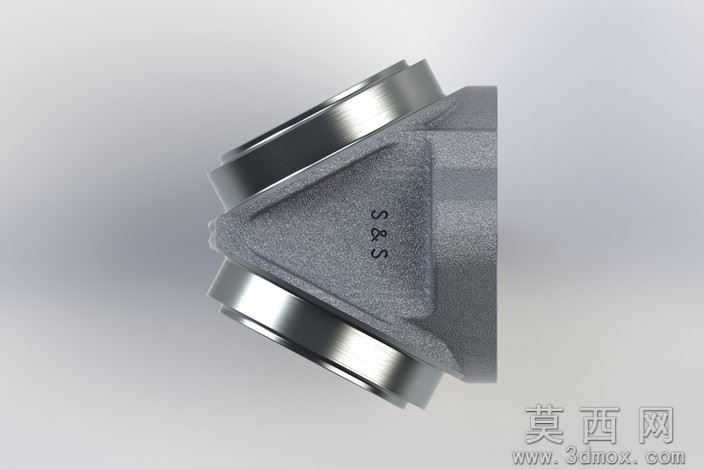

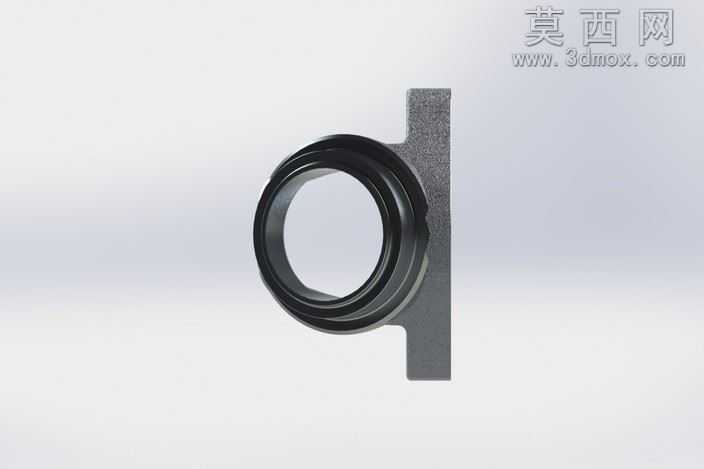

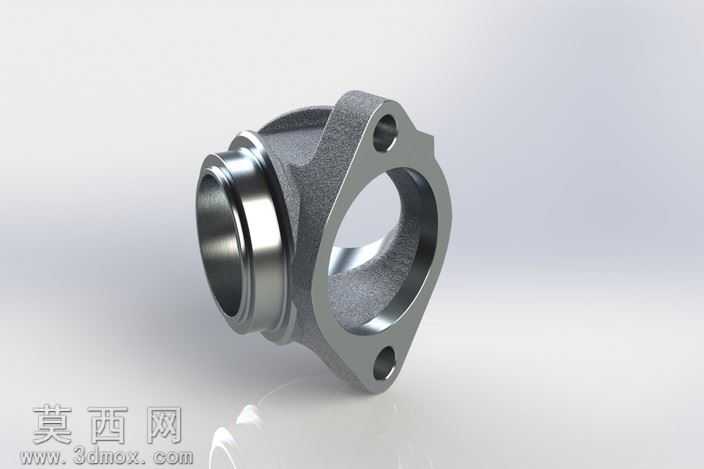

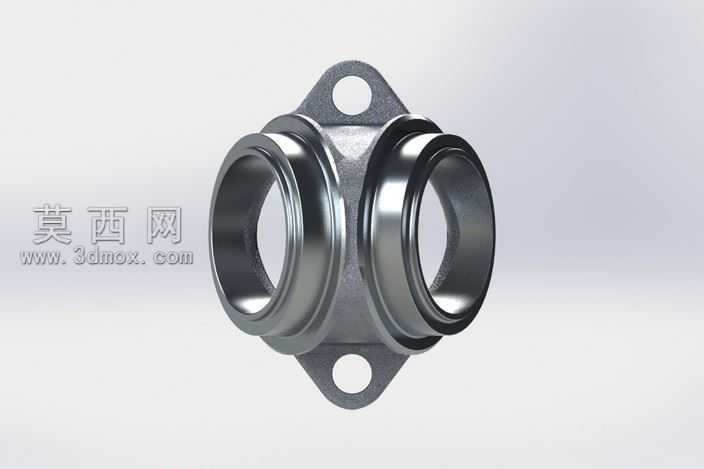

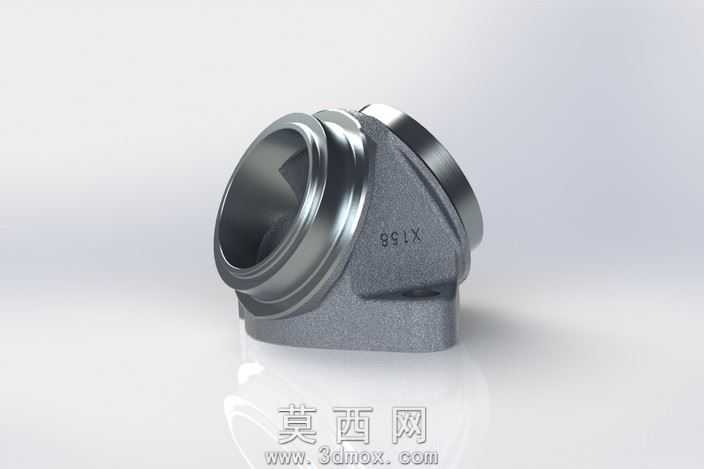

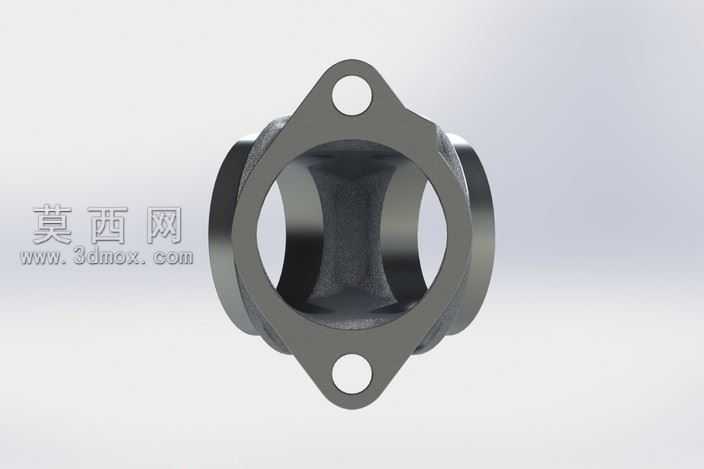

本模型为摩托车燃油供给系统中的化油器歧管连接构件，采用SolidWorks软件完成全参数化三维建模，建模过程严格遵循机械加工工艺逻辑，以保证模型可直接对接后续生产加工环节。建模初期先梳理构件的功能需求：该构件承担化油器与发动机进气道的连通作用，需兼顾密封性能、安装定位精度与结构强度，因此首先绘制核心基准面，确定两端接口的同轴度公差基准，先构建主体的异形腔体结构，采用多段放样特征生成腔体的流线型内壁，保证进气气流的顺畅性，减少进气阻力。主体基座部分采用拉伸凸台特征生成安装底座，预留的安装孔位严格匹配摩托车缸头的安装螺孔位置，孔位添加沉头结构保证螺栓安装后不突出平面。两端的连接法兰采用旋转凸台特征生成，法兰端面添加密封槽结构，用于安装密封圈实现气密连接，法兰外圆的倒角与退刀槽特征均按照机械加工规范设置，还原真实车削加工的工艺细节。材质设置上，主体基座部分赋予铸铝材质，调整材质粗糙度参数还原铸造表面的亚光磨砂质感，两端连接法兰部分赋予机加工铝合金材质，添加金属反光与高光效果，区分铸造面与机加工面的不同表面处理效果，密封槽内添加橡胶密封圈材质，还原装配状态的真实视觉效果。渲染阶段采用工作室柔光环境，调整光源角度突出构件的金属质感与结构轮廓，清晰展示腔体的流线型结构、安装底座的定位结构、法兰端的密封结构等细节。设计过程中重点考量了构件的结构强度，在腔体与安装底座的衔接处添加过渡圆角，避免应力集中问题，同时对壁厚进行均匀化处理，保证铸造过程中不会出现缩孔缺陷，内壁的流线型设计经过气流走向优化，可有效降低进气紊流，提升化油器的进气效率，保障发动机燃油混合的均匀性。模型所有特征均保留参数化历史记录，可根据不同排量摩托车的安装需求快速调整接口直径、安装孔距、腔体容积等参数，适配不同车型的改装与设计需求，整体结构无冗余特征，几何拓扑连续，可直接导入有限元分析软件进行结构强度校核与流体仿真分析，也可导出为通用格式用于3D打印样件验证、数控加工程序编制等后续环节。
