多股捻制镀锌钢绞线精细三维建模作品

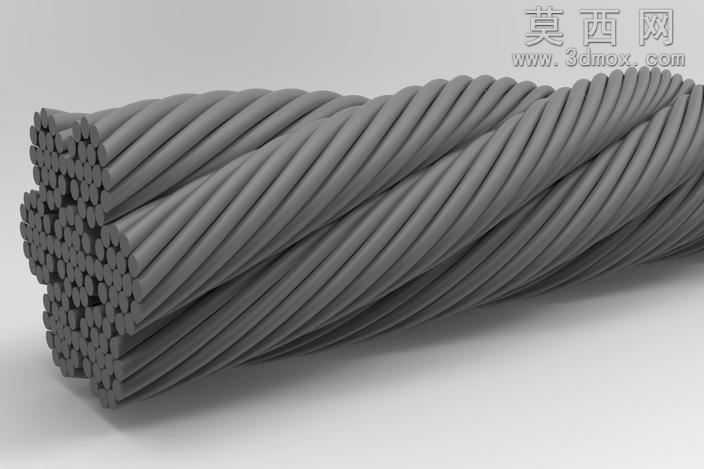

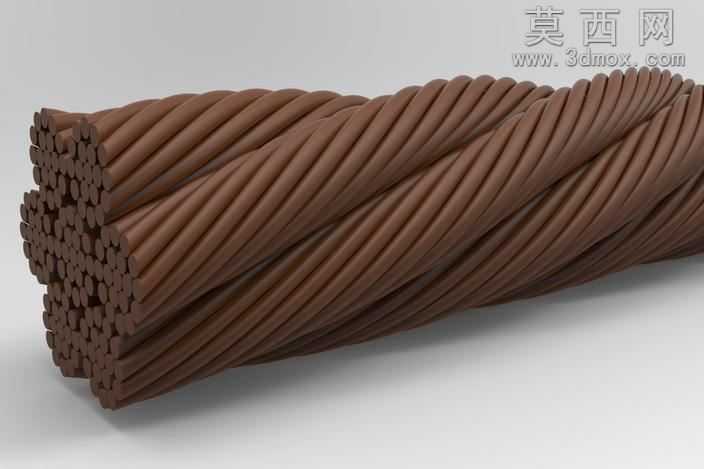

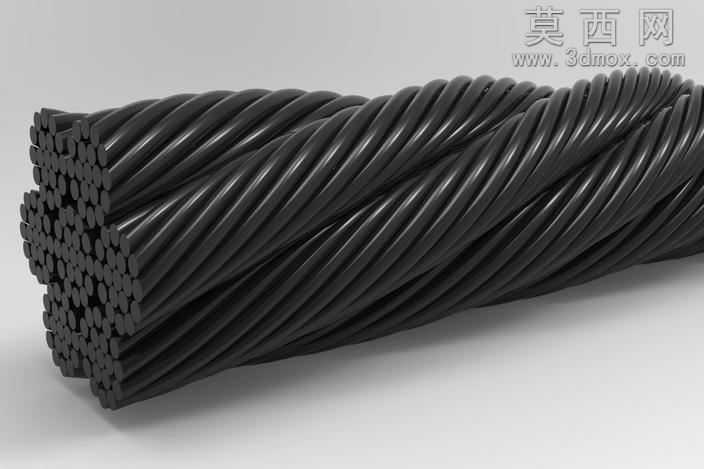

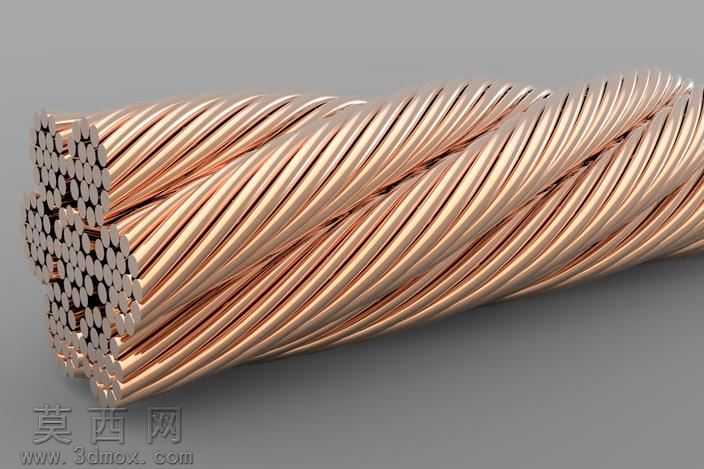

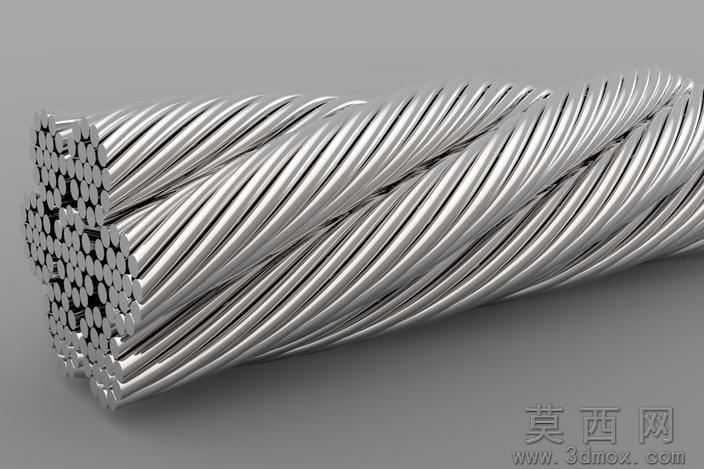

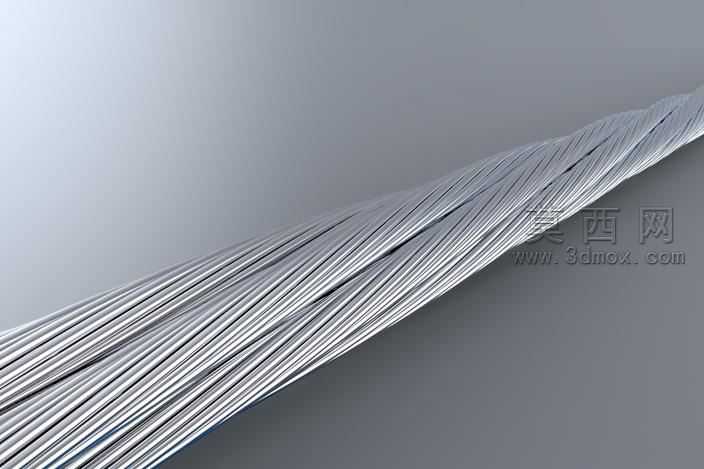

本钢绞线三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循实际钢绞线的捻制工艺逻辑，先完成单根高强度钢丝的实体建模，钢丝截面设定为标准正圆形，表面做细微的冷拔纹理凹凸处理，还原真实钢丝的加工质感。后续按照多层捻向相反的行业生产标准，先完成中心股钢丝的排布定位，再逐层构建外层钢丝的螺旋缠绕路径，通过螺旋线配合扫描特征实现每一根钢丝的精准捻合，相邻层钢丝的捻距参数按照实际工程常用比例设置，确保模型结构与真实钢绞线的力学结构完全匹配，不会出现钢丝穿插、错位的建模错误。材质渲染阶段，为模型赋予高反光镀锌金属材质，调整金属粗糙度参数模拟镀锌层的细微哑光质感，同时添加轻微的环境反射效果，让金属表面的光影过渡更自然真实，模型端面做了剖切展示处理，清晰呈现内部多层钢丝的排布结构，每一根钢丝的截面轮廓都清晰可辨，能够直观展示钢绞线从内到外的分层捻制结构。设计过程中充分考虑模型的工程实用性，所有特征均保留完整参数，可根据实际工程需求调整钢丝直径、捻距、层数、股数等核心参数，快速生成不同规格的钢绞线模型，可用于起重设备、索道工程、桥梁拉索、拖车牵引、电力布线等场景的装配模拟、工程演示、渲染出图工作，模型结构严谨，细节还原度高，既满足工业设计的精度要求，也具备良好的可视化展示效果。
