集成冷却系统的模块化电源开关装置

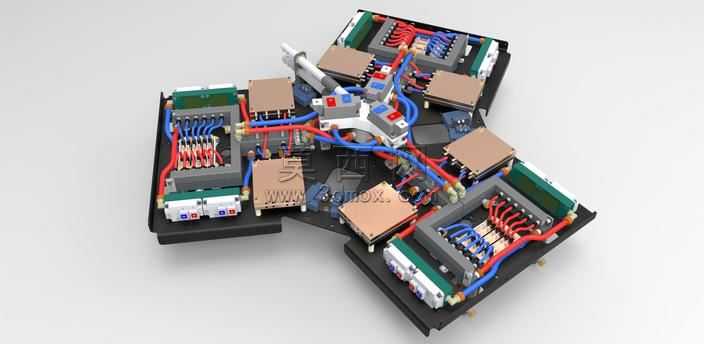

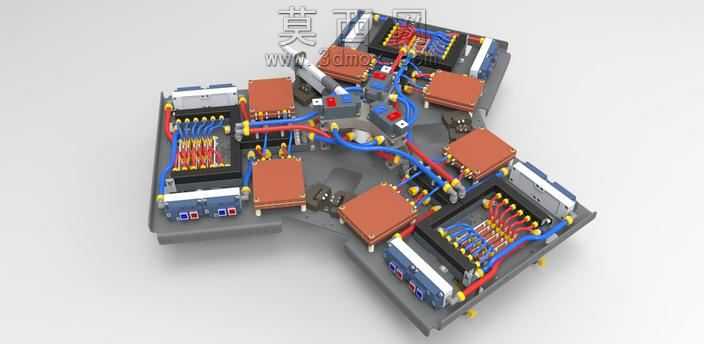

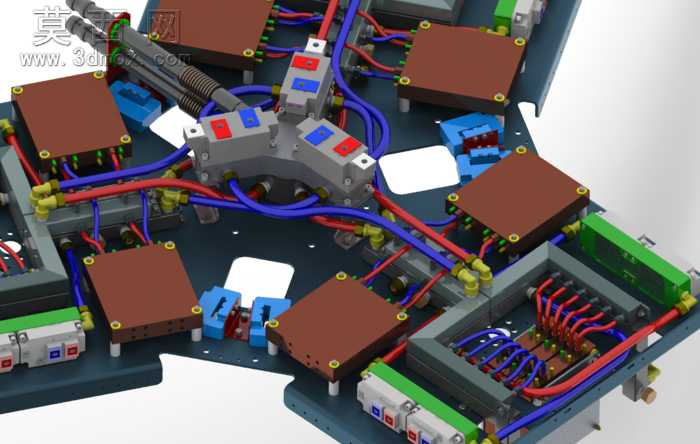

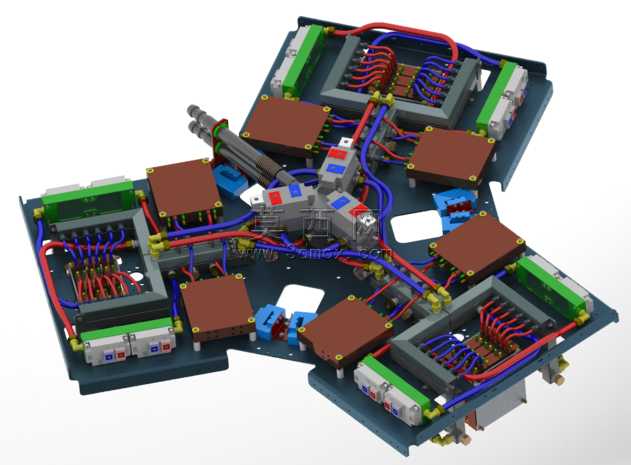

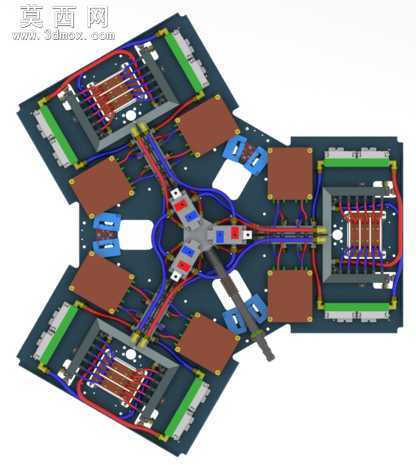

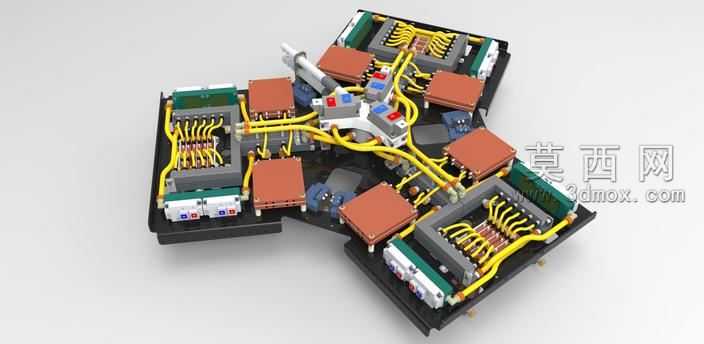

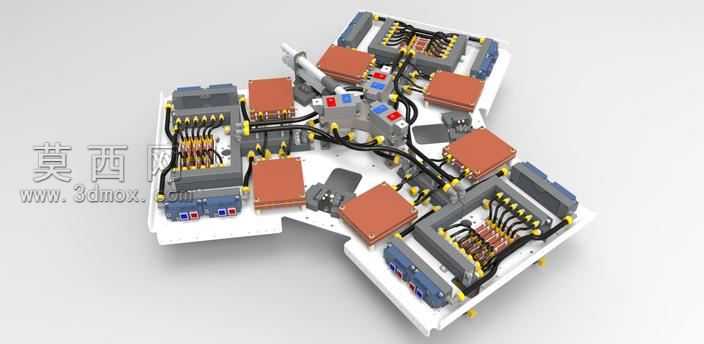

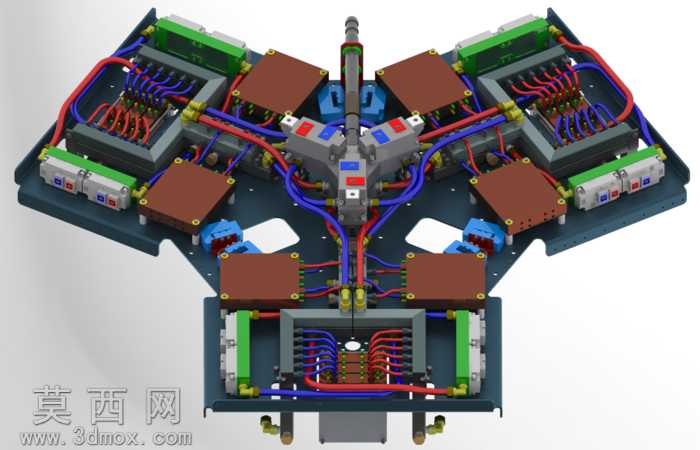

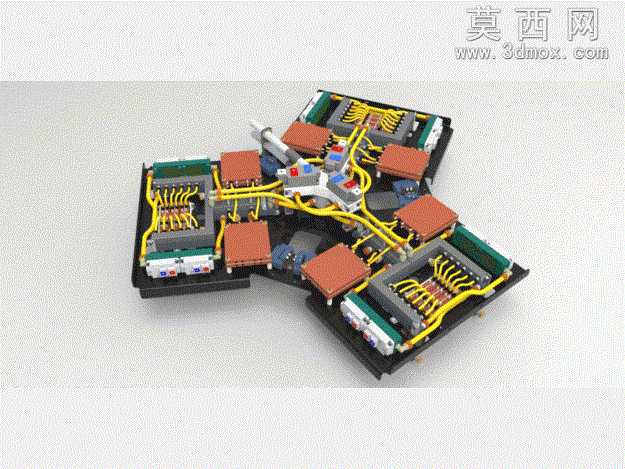

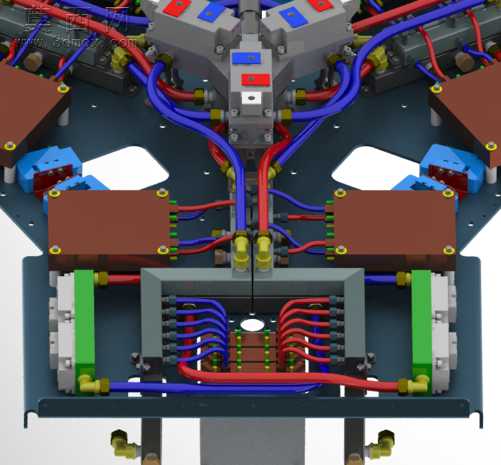

本作品为集成冷却系统的模块化电源开关三维建模成果，建模阶段依托参数化设计逻辑完成全组件的精准构建，首先对整体安装基板进行基准定位，按照功能分区划分出功率模块安装位、冷却管路排布区、接线端子固定区三大核心区域，保证各组件装配间隙符合电气安全规范与机械安装公差要求。建模过程中对每一个功率开关模块单独进行零件级建模，还原模块本体的绝缘外壳结构、接线端子的卡扣结构、固定螺栓的螺纹细节，同时对冷却系统的红蓝管路进行路径拟合，按照实际走线路径绘制三维扫掠路径，还原管路的弯折弧度、接头对接结构，保证管路与各功率模块的接口位置完全对齐，无错位干涉问题。材质渲染阶段针对不同部件匹配对应材质属性，安装基板赋予哑光深灰金属材质模拟冷轧钢板喷塑效果，功率开关模块的绝缘外壳赋予深棕哑光工程塑料材质，冷却管路分别赋予红蓝半透明硬质塑料材质区分进出液路，接线端子、管接头等金属部件赋予亮面金属材质模拟镀锌铜件质感，接线端的标识块分别赋予红、蓝、灰配色还原实际标识效果，整体渲染采用柔和顶光搭配环境补光，清晰展现各部件的结构层次与装配关系。结构设计上采用星型对称排布方案，将多组功率开关模块围绕中心汇流区域均匀布置，缩短冷却管路与电气接线的排布长度，冷却管路采用并联式走水设计，保证每一组功率模块都能获得均等的冷却流量，模块之间预留充足的接线操作空间，各模块通过快拆式固定结构安装在基板上，便于后期单独更换维护，管接头采用快插式结构设计，还原接头处的密封环、卡扣锁止结构细节，保证冷却系统的密封可靠性。设计思路围绕模块化集成、高效散热、易维护三大核心目标展开，将原本分散布置的电源开关模块与冷却管路整合在同一安装平台上，减少整体安装占用空间，通过对称式排布平衡整体重量分布，冷却系统直接贴合功率模块发热区域，相比传统风冷方案提升散热效率，快拆式的模块与管路设计降低后期运维的拆装难度，建模过程中全程进行干涉检查，确保所有部件装配后无硬干涉，活动部件预留足够的运动行程，完全还原实际产品的装配逻辑与功能特性。
