V型八缸发动机活塞组三维结构设计

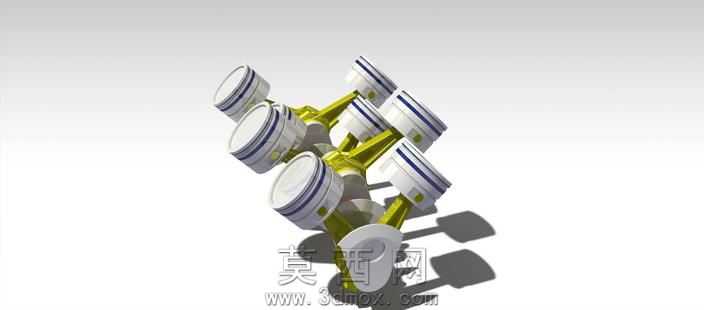

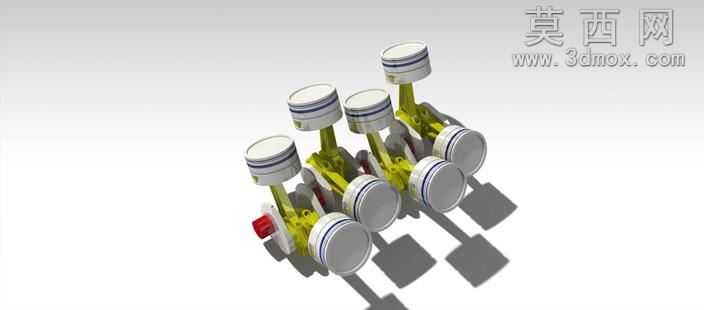

本作品为V型八缸发动机活塞连杆组的三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的真实运动逻辑与尺寸比例，完整还原了V8动力单元核心往复部件的结构特征。建模阶段先以V型气缸90度夹角的排布基准搭建整体装配骨架，确定八个气缸的空间分布位置，确保两侧缸体的活塞运动行程、连杆摆动角度完全对称，符合V8发动机的经典布局特性。活塞部分采用分体式建模思路，分别构建活塞顶、活塞环槽、活塞销座、活塞裙部的独立结构，精准还原三道活塞环的安装槽位，活塞顶面的凹坑造型匹配燃烧室的压缩比设计需求，裙部的型线处理考虑了往复运动中的热膨胀适配特性，避免运行中出现卡滞问题。连杆部分严格复刻真实部件的力学结构，大头端做分体式轴承盖设计，预留轴瓦安装位，小头端设置活塞销的衬套安装空间，杆身采用工字型截面造型，在保证结构强度的同时尽可能降低往复运动的惯量，符合高性能发动机的轻量化设计思路。曲轴部分按照V8发动机的点火顺序设置曲柄销的相位角度，确保八个活塞的往复运动能够实现平稳的动力输出，平衡块的造型与位置经过反复调整，抵消往复运动产生的一阶、二阶振动。材质渲染阶段，活塞本体采用铝合金哑光金属材质，还原轻量化活塞的真实质感，活塞环采用镀铬亮面金属材质，区分不同环组的功能视觉差异，连杆采用锻钢哑光金属材质，表面添加细微的锻造纹理提升真实感，曲轴采用高强度铸钢材质，轴颈位置做高光金属处理模拟精加工的表面效果，不同部件的材质区分清晰，能够直观展现各零件的材质特性与功能差异。装配过程严格按照真实发动机的装配逻辑添加配合约束，活塞与活塞销采用转动配合，活塞销与连杆小头采用过盈配合模拟，连杆大头与曲柄销采用转动配合，所有运动副的约束设置合理，能够完整模拟活塞在气缸内的往复直线运动、连杆的摆动、曲轴的旋转运动的联动过程，清晰展现V8发动机将活塞往复运动转化为曲轴旋转运动的核心工作原理。整体模型结构完整，细节还原度高，既可以作为内燃机结构教学的演示模型，也能够为发动机相关的结构设计、运动仿真提供可靠的三维模型基础。
