透明剖视结构V8发动机三维渲染作品

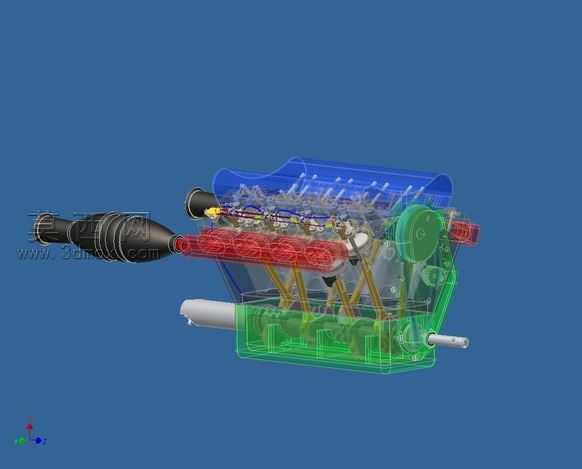

本作品为V8发动机的三维建模渲染成果，建模阶段围绕V型八缸发动机的经典布局展开，精准还原了两列气缸呈V型夹角排布的核心结构，对曲轴连杆机构、配气机构、进气系统、排气系统等核心组件进行了等比例的参数化建模，每一处连接结构、运动副的位置关系都严格参照真实V8发动机的机械逻辑搭建，确保各部件的装配关系完全符合实际机械原理，能够直观呈现发动机内部的动力传递路径。渲染环节采用Keyshot完成材质与视觉效果制作，为了清晰展示内部结构，对发动机不同功能模块采用了差异化的透明半透明材质设置：上部气缸盖区域使用蓝色半透明材质，清晰展现内部气门、凸轮轴的排布形态；中部气缸体与活塞连杆区域使用红色半透明材质，突出活塞往复运动的腔体结构与连杆的连接形态；下部曲轴箱区域使用绿色半透明材质，完整呈现曲轴的曲拐结构、平衡配重以及输出轴的延伸形态；进气歧管、排气歧管、附属连接管路则分别使用黑色磨砂、金属银灰等差异化实色材质，与透明壳体形成明确的视觉区分，让观察者能够快速识别不同功能系统的边界与布局。设计思路上摒弃了传统发动机外观渲染的厚重金属外壳遮挡问题，采用分层透明的剖视展示逻辑，既保留了发动机整体的外部轮廓形态，又将内部复杂的机械结构完整暴露出来，无需拆分模型即可同时观察外部接口布局与内部传动结构，能够直观展现V8发动机从进气、压缩、做功到排气的全流程结构基础，清晰呈现八缸交替做功对应的曲轴连杆运动逻辑，让原本封闭在金属壳体内的精密机械结构变得直观可感，既适合作为机械原理教学的可视化演示素材，也能够用于汽车动力系统的结构展示场景，帮助观者快速理解V型八缸发动机的结构优势与工作原理。
