小型后膛装填火炮结构三维设计

　　从结构设计角度拆解这套小型后膛装填炮的三维模型，首先要明确其核心应用场景偏向于原理验证、教具演示以及轻量特种装备的结构参考，并非面向大口径制式列装装备的量产设计，整体结构围绕小口径发射场景的紧凑性需求搭建，所有部件的布局都优先服务于手动装填的操作便利性与闭锁动作的可靠性。

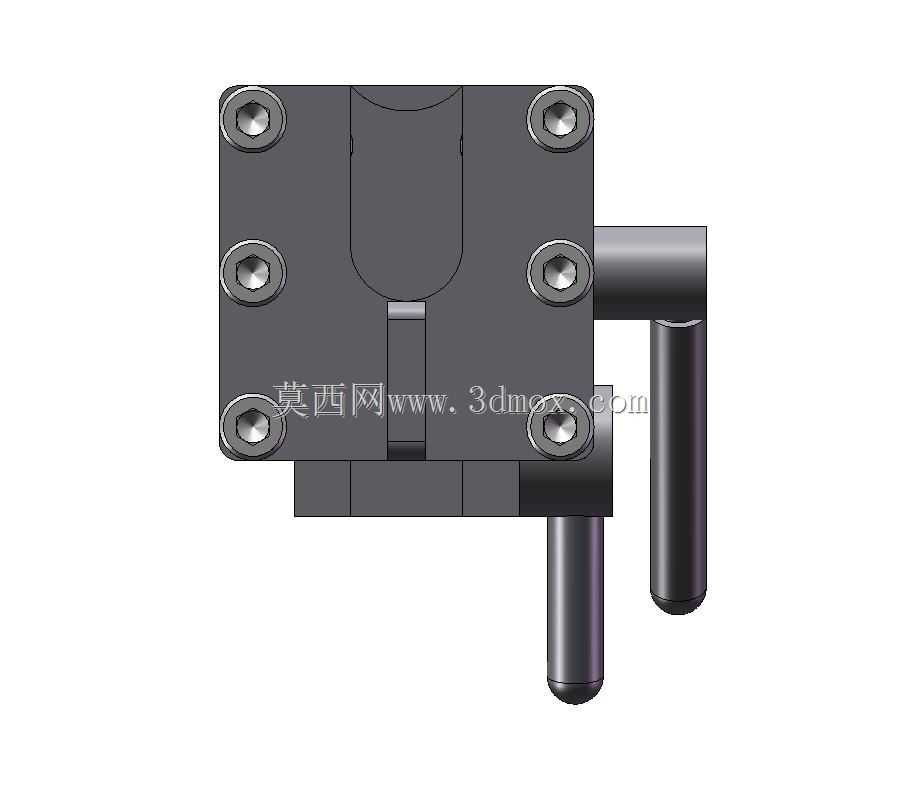

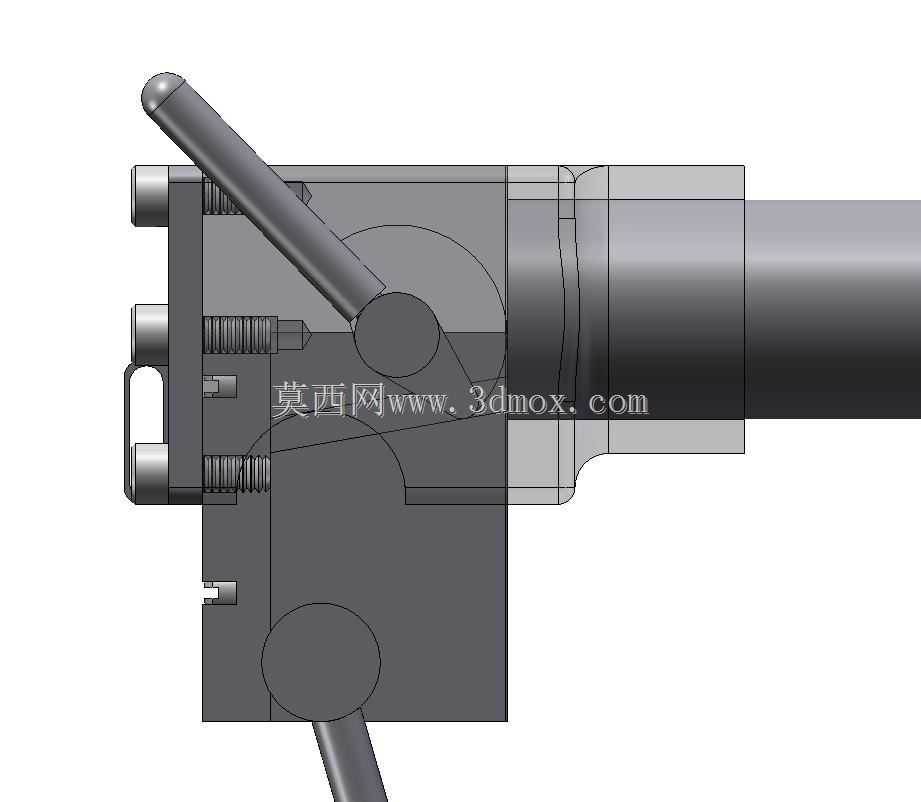

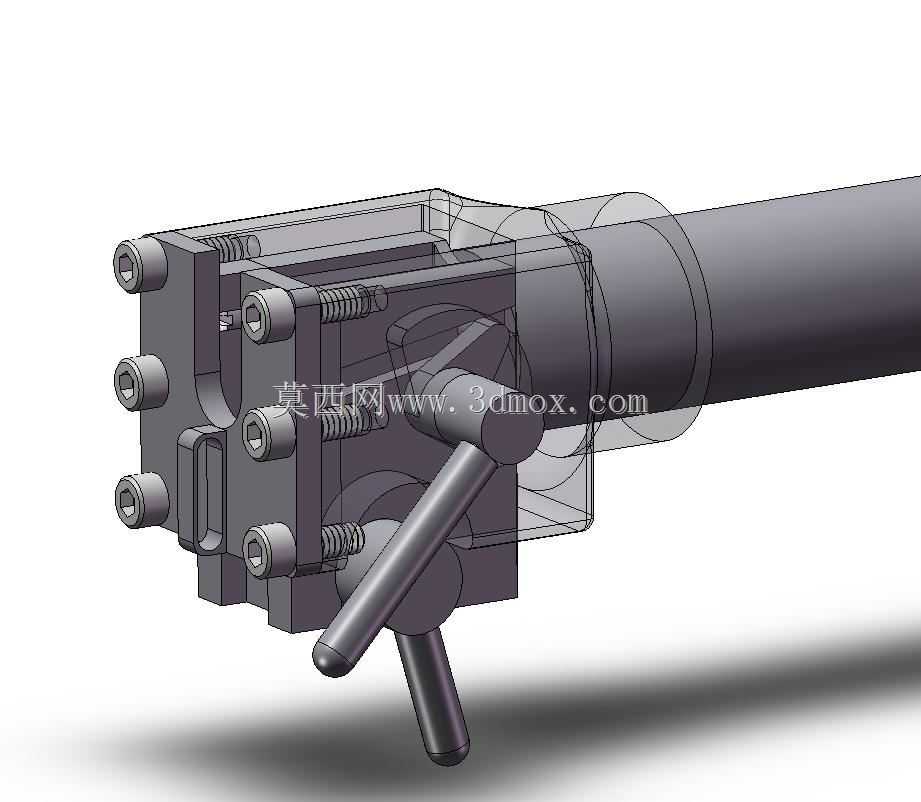

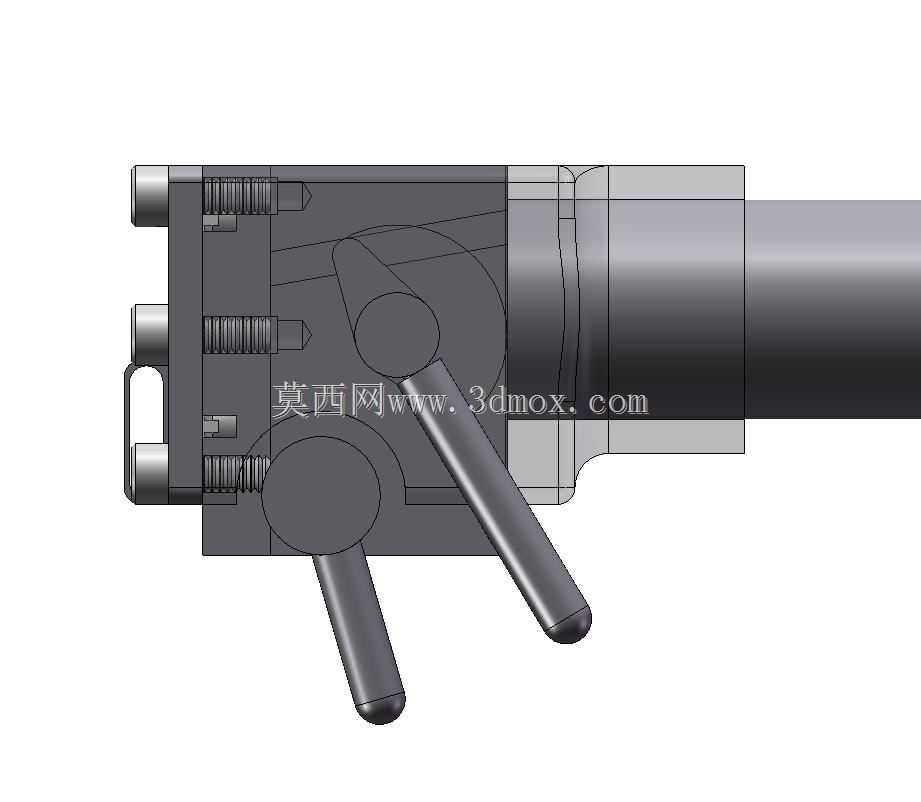

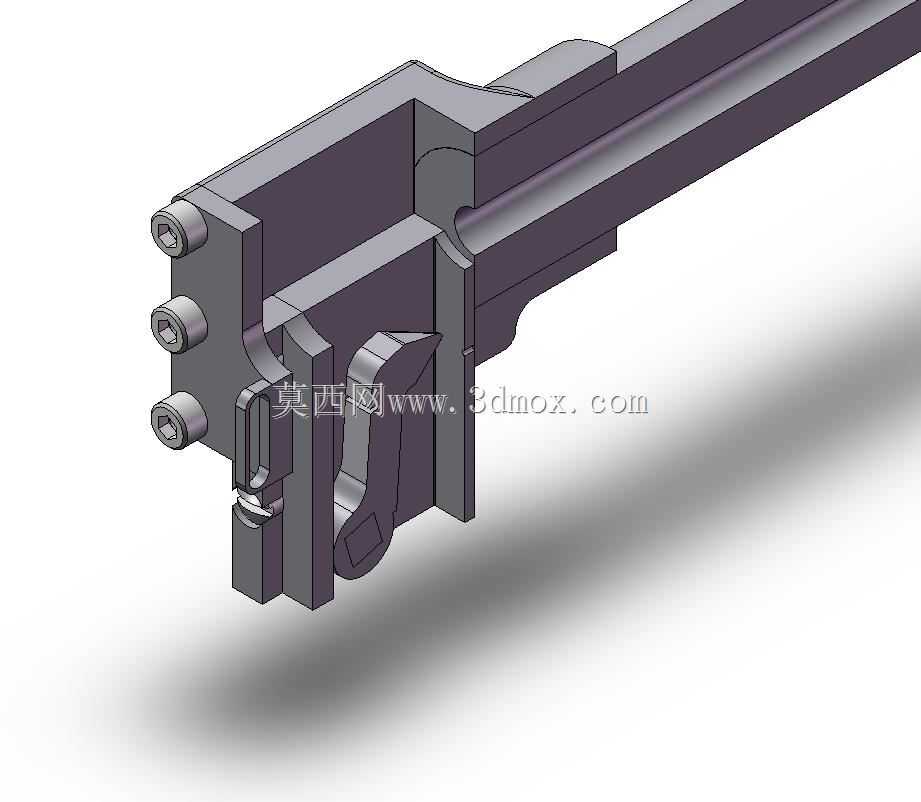

　　先看炮尾核心的装填闭锁机构，这部分是整个结构的设计核心，区别于前装填式结构，后膛装填的核心优势是可以在不调整炮身俯仰角度的情况下完成弹药装填动作，大幅提升操作效率，模型里的炮尾部分集成了闭锁块、击发触发组件、开闭锁操作手柄，所有部件的运动行程都做了干涉校验，开闭锁手柄的转动角度刚好带动闭锁块完成横向位移，实现炮膛尾部的密封锁紧与解锁让位，操作手柄的握持位置做了凸起限位，避免操作时滑脱，闭锁块的贴合面做了对应锥度设计，保证锁紧状态下能够承受发射时的膛压反向推力，不会出现后膛漏烟或者结构脱开的风险。

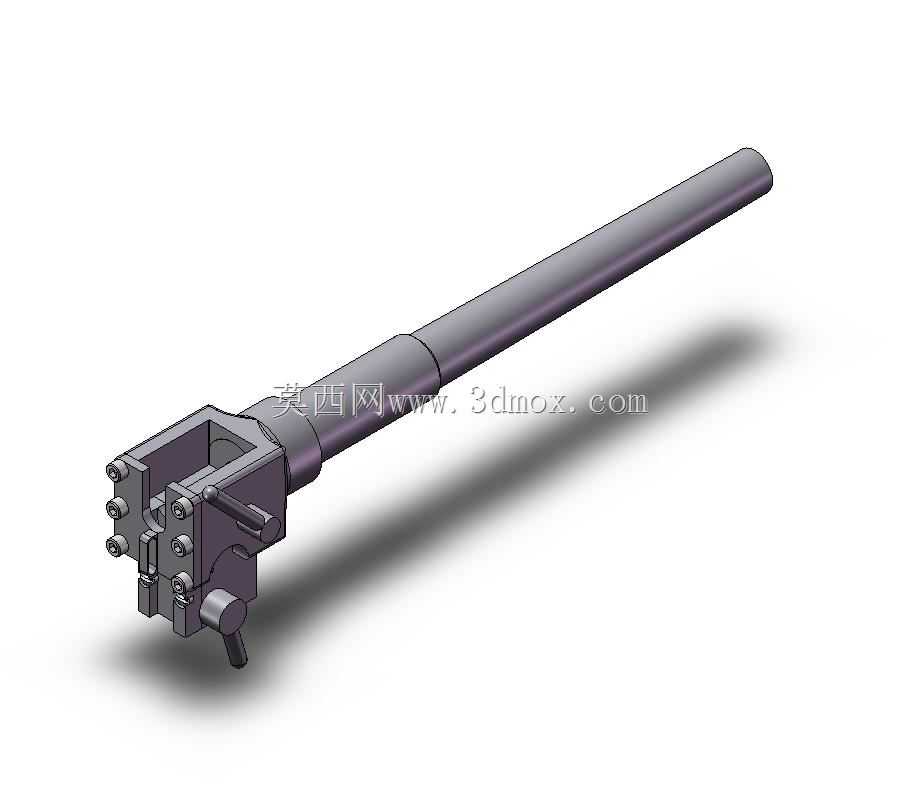

　　身管部分采用分段式结构设计，靠近炮尾的段做了壁厚加强，因为这一区域直接承受发射药点燃瞬间的最高膛压，壁厚梯度从炮尾向炮口方向逐步递减，既保证了强度冗余，又尽可能控制了整体重量，身管外圆没有设置多余的散热鳍片，因为该结构定位是小装药量、低射速的使用场景，连续发射的热负荷不高，不需要额外的散热结构，身管与炮尾的连接采用定位止口加紧固件的组合方式，止口保证同轴度，紧固件承受轴向的后坐力，装配时不需要复杂的专用工装，手动即可完成拆解维护。

　　从安装边界来看，整个结构的安装基准面设置在炮尾下方的支撑凸台上，凸台上预留了两个同轴的安装销孔，可直接与配套的炮架俯仰轴配合，不需要额外做转接结构，身管的外径沿轴向的最大尺寸出现在炮尾与身管的连接段，向外延伸的尺寸没有超出炮尾操作手柄的最大回转半径，也就是说在做炮架适配设计时，只需要预留出手柄转动的操作空间即可，不需要给身管额外预留避让空间，整体横向最大尺寸集中在炮尾的闭锁机构区域，纵向尺寸则以身管长度为主，整体重心落在炮尾支撑凸台的靠前位置，俯仰转动时的操作力矩比较均衡，不会出现头重脚轻需要额外加配重的情况。

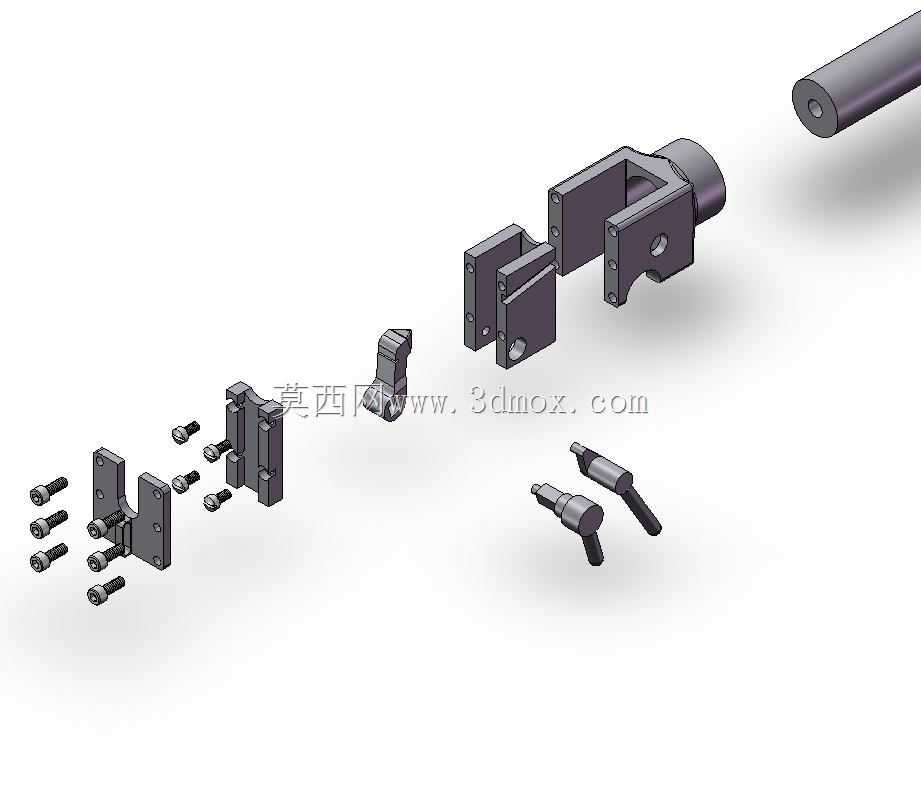

　　设计思路上，这套结构没有采用复杂的自动供弹机构，所有动作都依靠手动完成，结构件数量控制在较低水平，大部分零件都是规则的机加工结构，没有复杂的曲面或者异形铸造结构，普通的铣削、钻削设备即可完成大部分零件的加工，维护时只需要拆解少量紧固件即可更换易损的击发组件，闭锁块的磨损面做了可更换的衬垫设计，长期使用出现磨损后不需要更换整个闭锁块，只需要更换衬垫即可恢复闭锁精度。从实际用途出发，这套结构既可以作为火器原理教学的演示模型，帮助学习者理解后膛装填的闭锁、击发、装填全流程动作逻辑，也可以作为小型特种发射装置的结构参考，针对不同的发射场景调整身管壁厚、闭锁块承压面积以及击发簧的参数即可适配不同的装药规格，建模过程中所有运动副都做了间隙预留，按照常规机加工的公差等级设置了配合间隙，不会出现虚拟装配可行但实际加工后卡死的问题，比如开闭锁手柄的转动轴与孔的配合采用间隙配合，闭锁块的滑动面预留了足够的滑移间隙，即使加工存在少量公差或者有少量烟尘污垢进入，也能保证动作顺畅。另外，炮尾的击发组件采用外露式的击锤结构，击发动作的触发行程做了明确的限位，避免击针突出量过大击穿弹药底火造成故障，击锤的待击位置设置了保险卡槽，不需要额外增加独立的保险零件，依靠结构本身的卡槽即可实现待击状态的锁定，防止误触走火，这部分的结构设计非常巧妙，用最少的零件实现了必要的安全功能，没有冗余设计。整个结构的受力路径非常清晰，发射时的膛压直接作用在闭锁块上，再通过闭锁块传递到炮尾本体，最后通过炮尾下方的支撑凸台传递到炮架，所有受力部件的截面尺寸都经过受力校核，应力集中的转角位置都做了圆角过渡，避免长期受冲击载荷出现疲劳裂纹。
