鲁格MKII手枪内部结构剖视三维设计

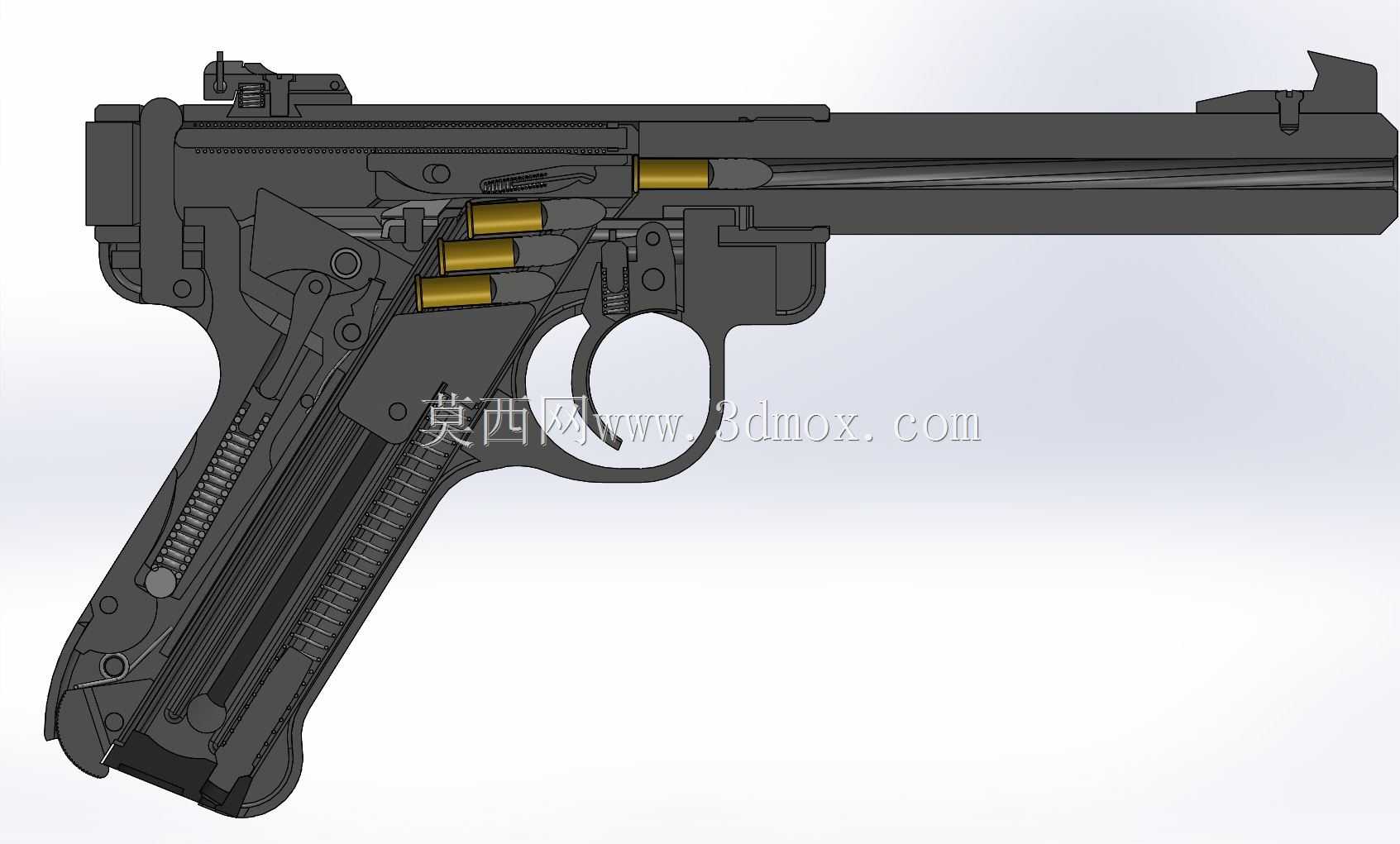

　　该剖视结构呈现的鲁格MKII手枪，核心应用场景覆盖轻武器结构教学、战术配件适配验证、影视道具三维预演三大领域，在轻武器研发辅助环节，可直接用于供弹路径干涉校验、击发机构动作时序模拟，无需拆解实物就能完成内部构件的运动逻辑验证。从实际用途来看，该结构完整还原了枪械从弹匣供弹、上膛闭锁、击发、抛壳的全流程动作链路，配套的不同年代抑制器结构，可直观展示不同战术场景下的配件适配逻辑，比如丛林近战场景下的短抑制器安装边界、精准射击场景下的长抑制器同轴度要求，都能通过该三维结构直接完成尺寸校核。产品功能特性层面，剖视结构完整保留了枪管节套、击锤簧、弹匣托弹簧、扳机连杆等核心受力构件的装配关系，弹膛内的弹药排布完全遵循实装的供弹角度，

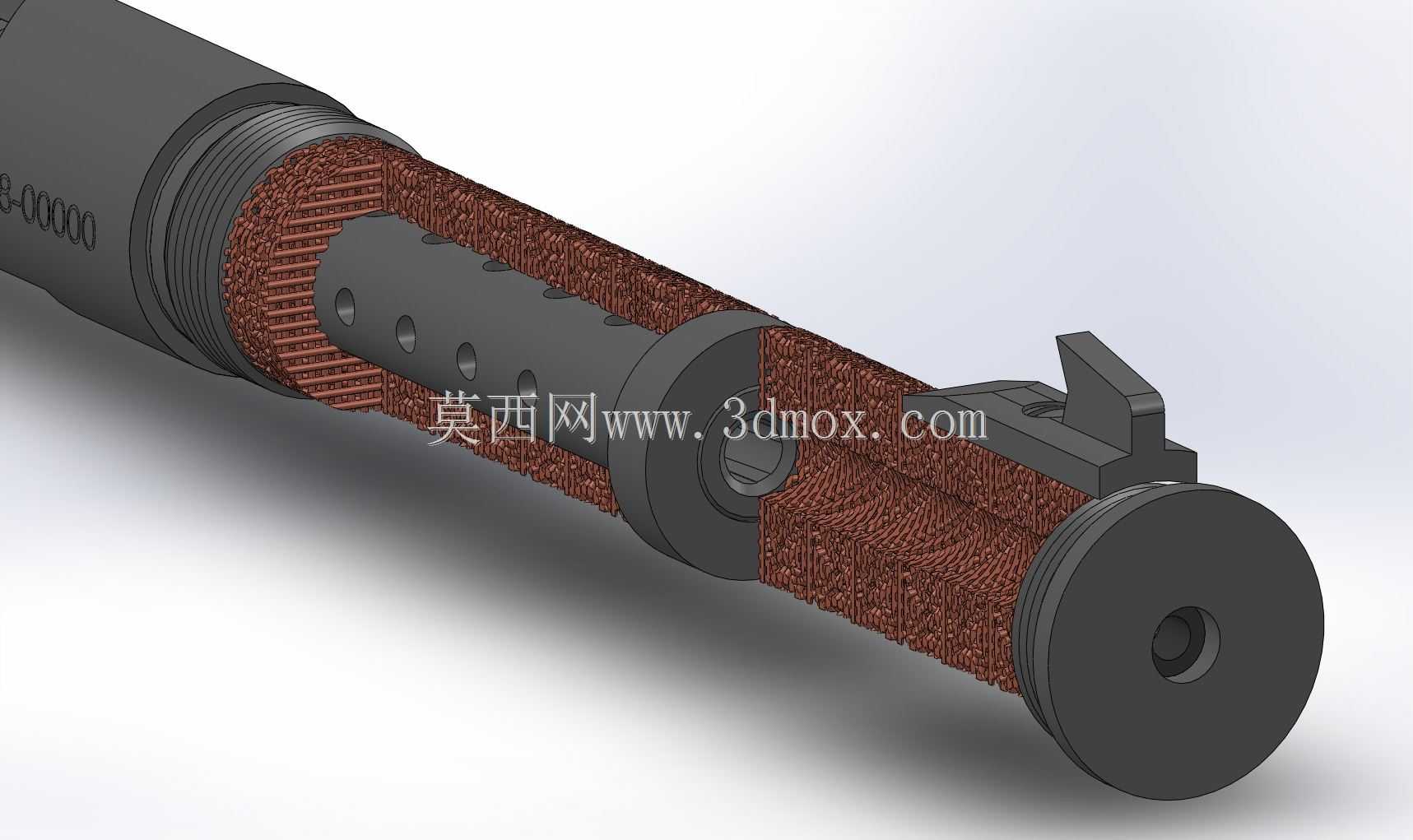

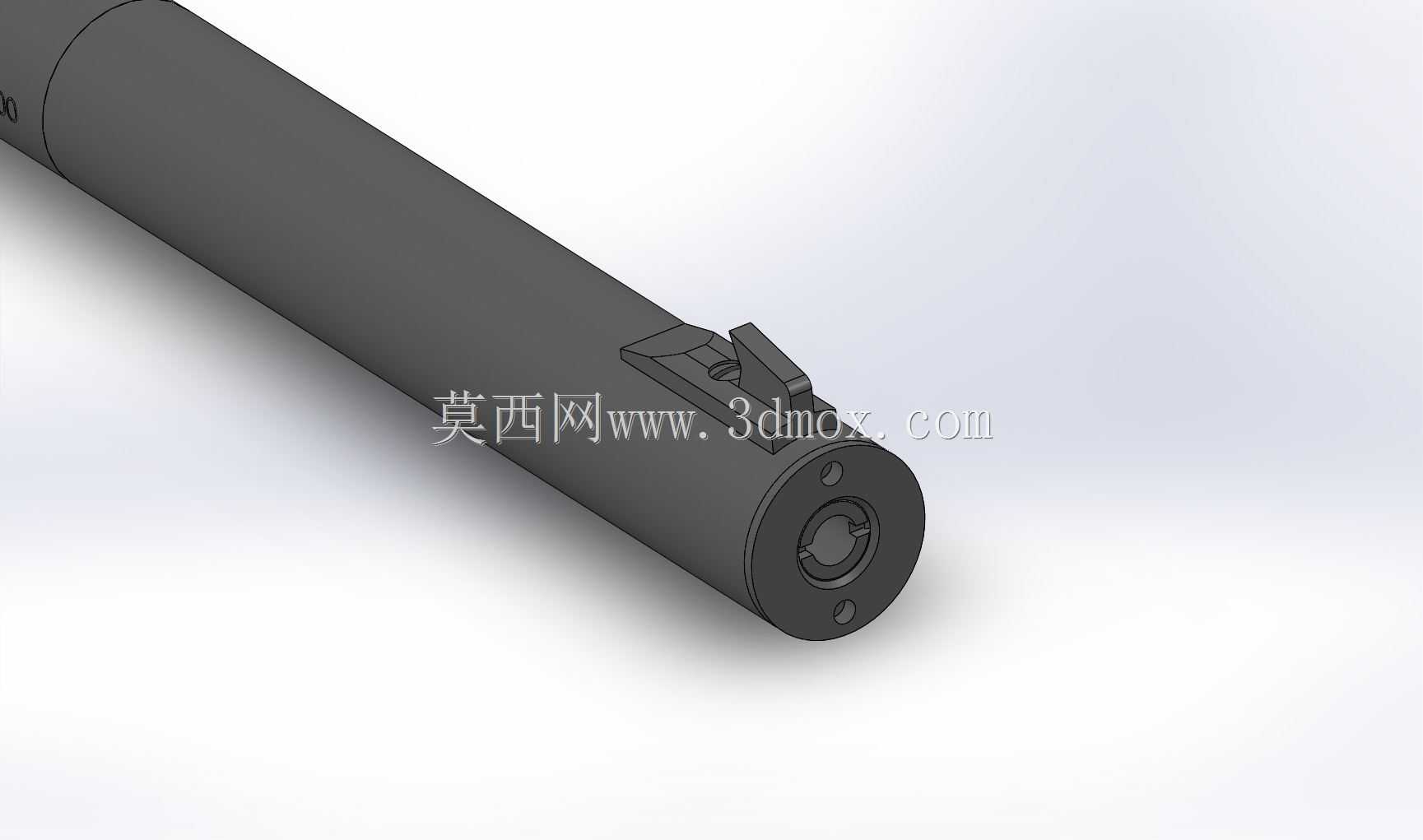

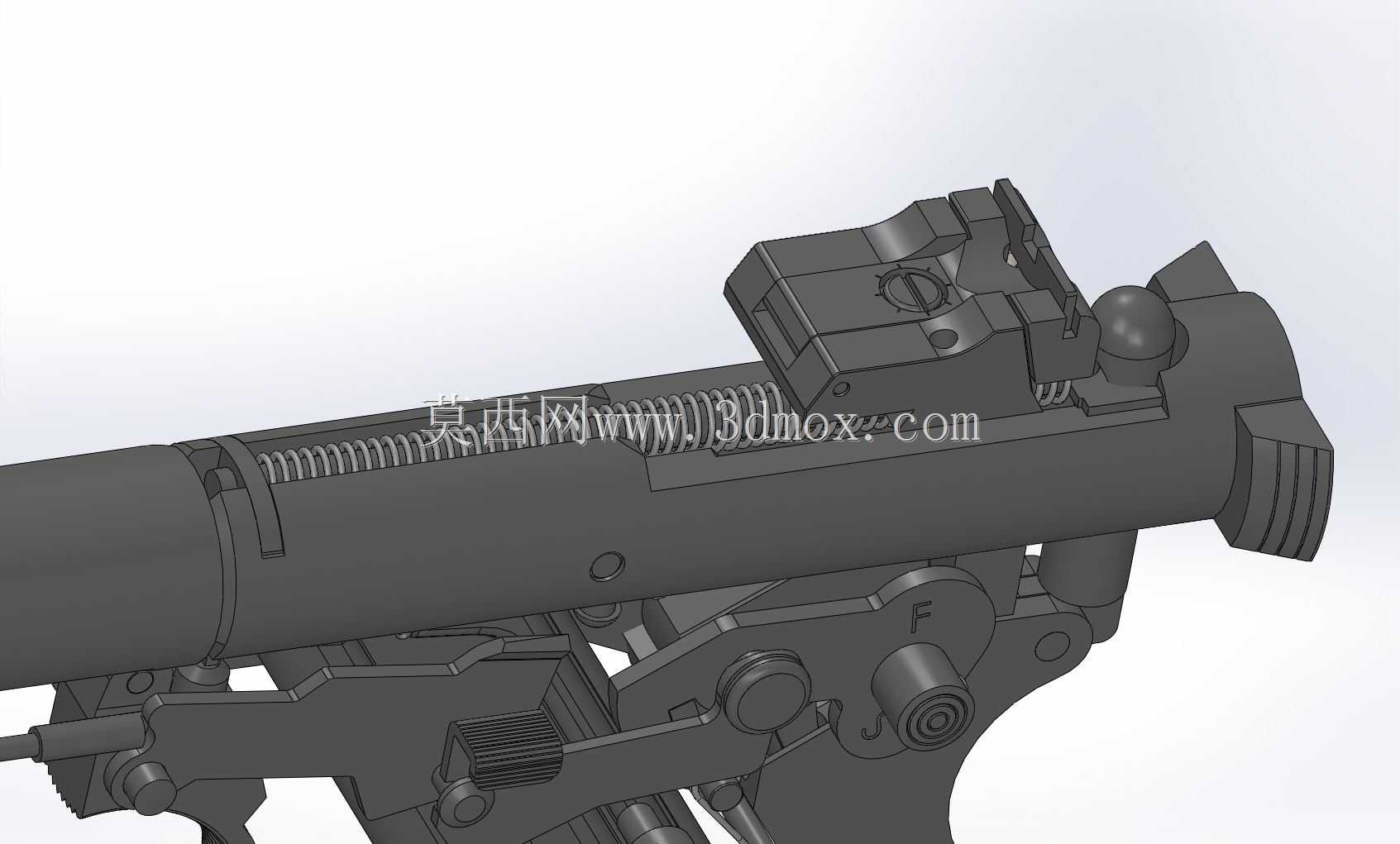

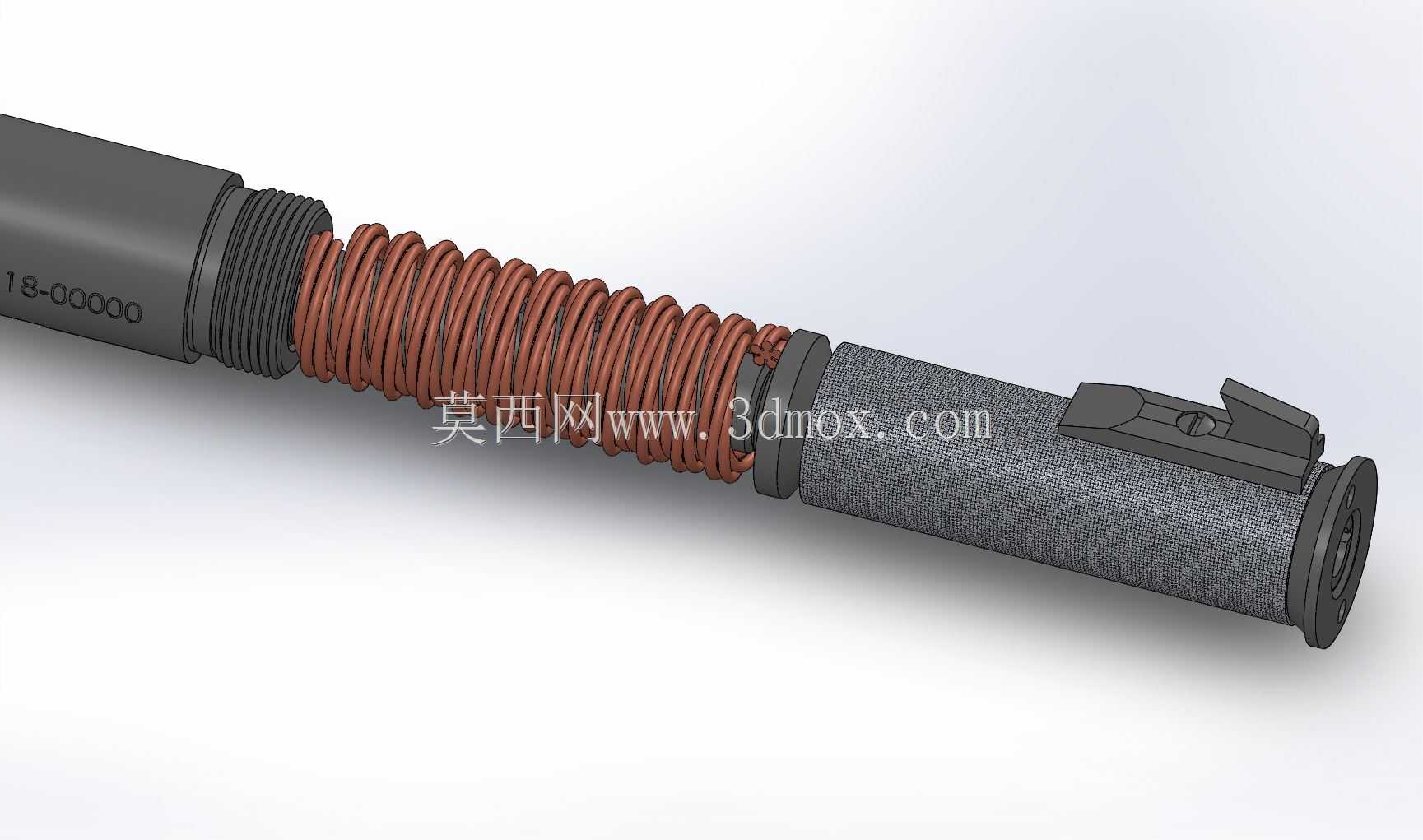

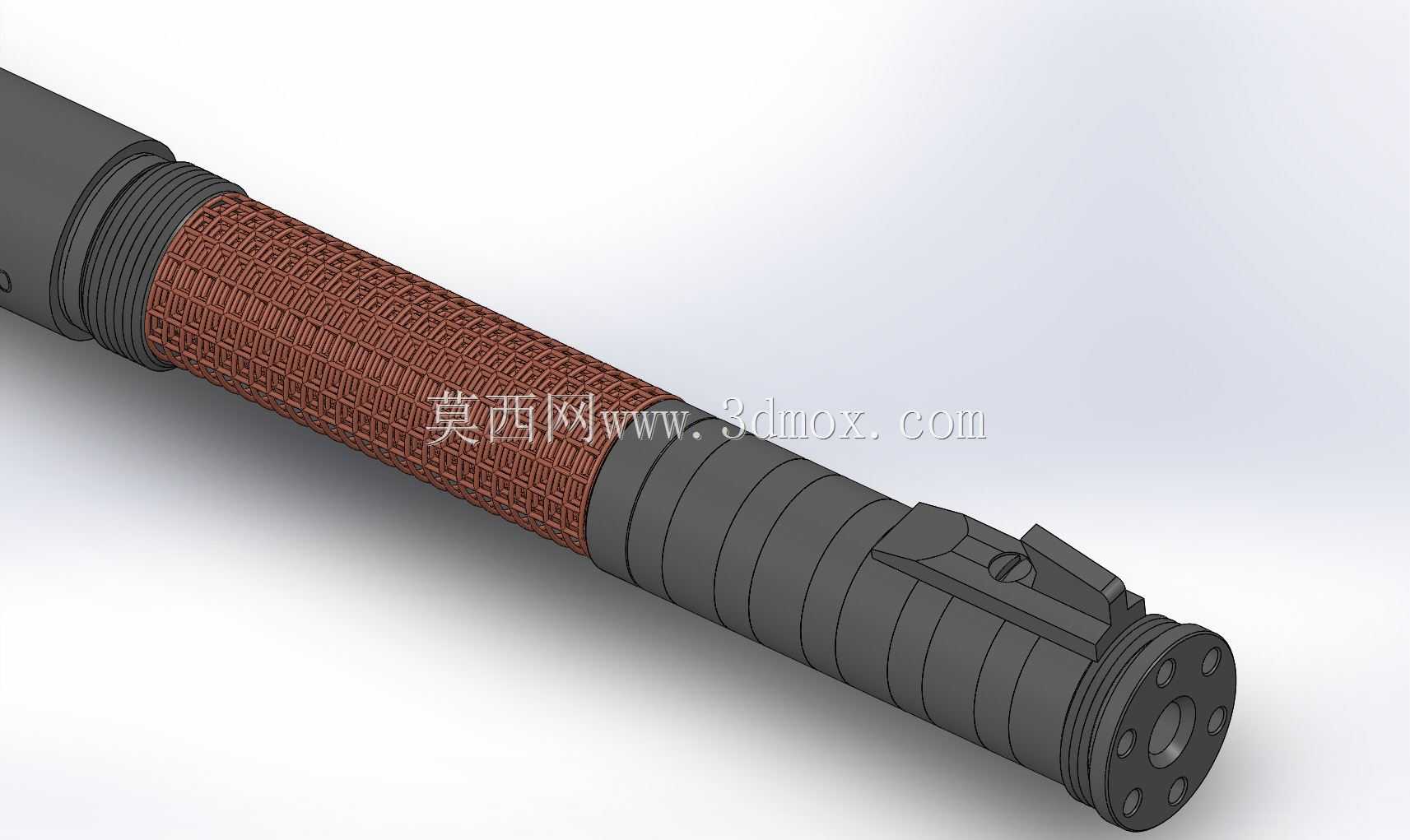

　　握把片的防滑纹理、手动保险的定位凸台、照门的调节刻度都做了等比例还原，不同版本的抑制器分别对应铜质壳体、杂务男孩前端结构、玻璃纤维绝缘内衬等不同材质的装配层次，可直接用于不同配件方案的重量配平计算。设计思路上采用逆向还原逻辑，先通过外部实测尺寸确定枪管轴线、握把夹角、扳机行程的核心边界，再逐层拆解内部构件的装配关系，供弹坡的抛光角度、抽壳钩的弹性预压量、抛壳挺的突出高度都严格参照实物的动作公差设定，针对不同年代的战术配件，单独拆分了枪口螺纹的配合基准，确保M型、K型挡板抑制器、AWC积分抑制器都能与枪口段实现无干涉装配，握把内部的容弹空间完全适配标准弹匣的外形尺寸，托弹簧的压缩行程与实枪的供弹推力匹配，

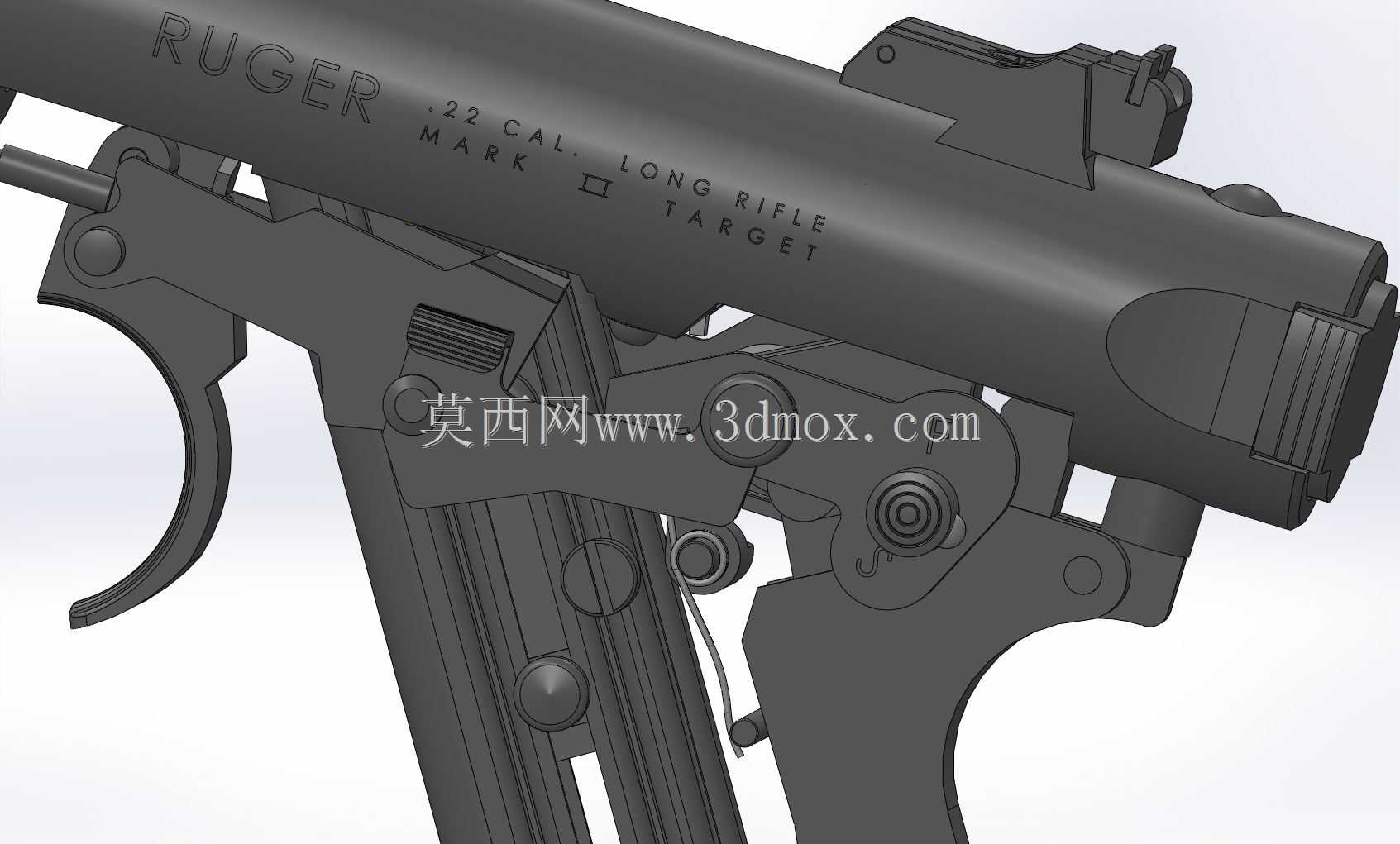

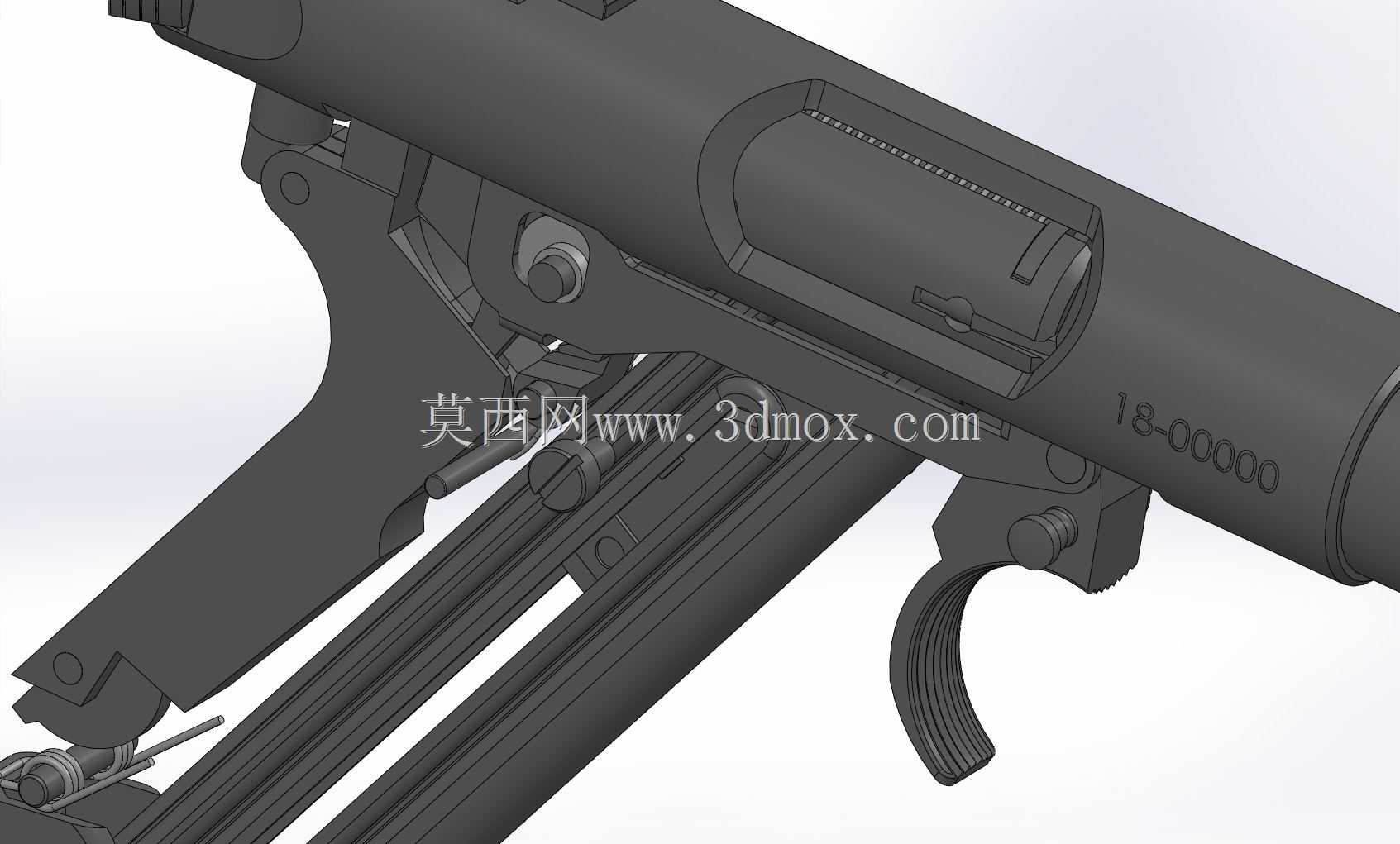

　　避免出现供弹卡滞的结构设计缺陷。外形尺寸与安装边界层面，全枪长度、枪管长度、握把宽度都严格遵循实物的尺寸公差，枪口段的螺纹规格统一适配常见的战术配件安装标准，抑制器安装后全枪长度的延伸量、重心偏移量都可通过三维结构直接测量，扳机护圈的内部空间预留了戴手套操作的足够间隙，照门与准星的连线与枪管轴线的夹角完全校准了弹道高的设定值，弹匣插入握把后的锁定间隙、释放按键的行程都做了等比例还原，剖视切面的位置选择避开了核心受力构件的强度薄弱点，可清晰展示内部弹药的排布位置、各弹簧的预压状态、扳机连杆的传动路径，无需额外做构件隐藏就能完整观察全枪的动作逻辑。在结构验证环节，可通过该模型直接模拟击锤回转打击击针的动作过程，

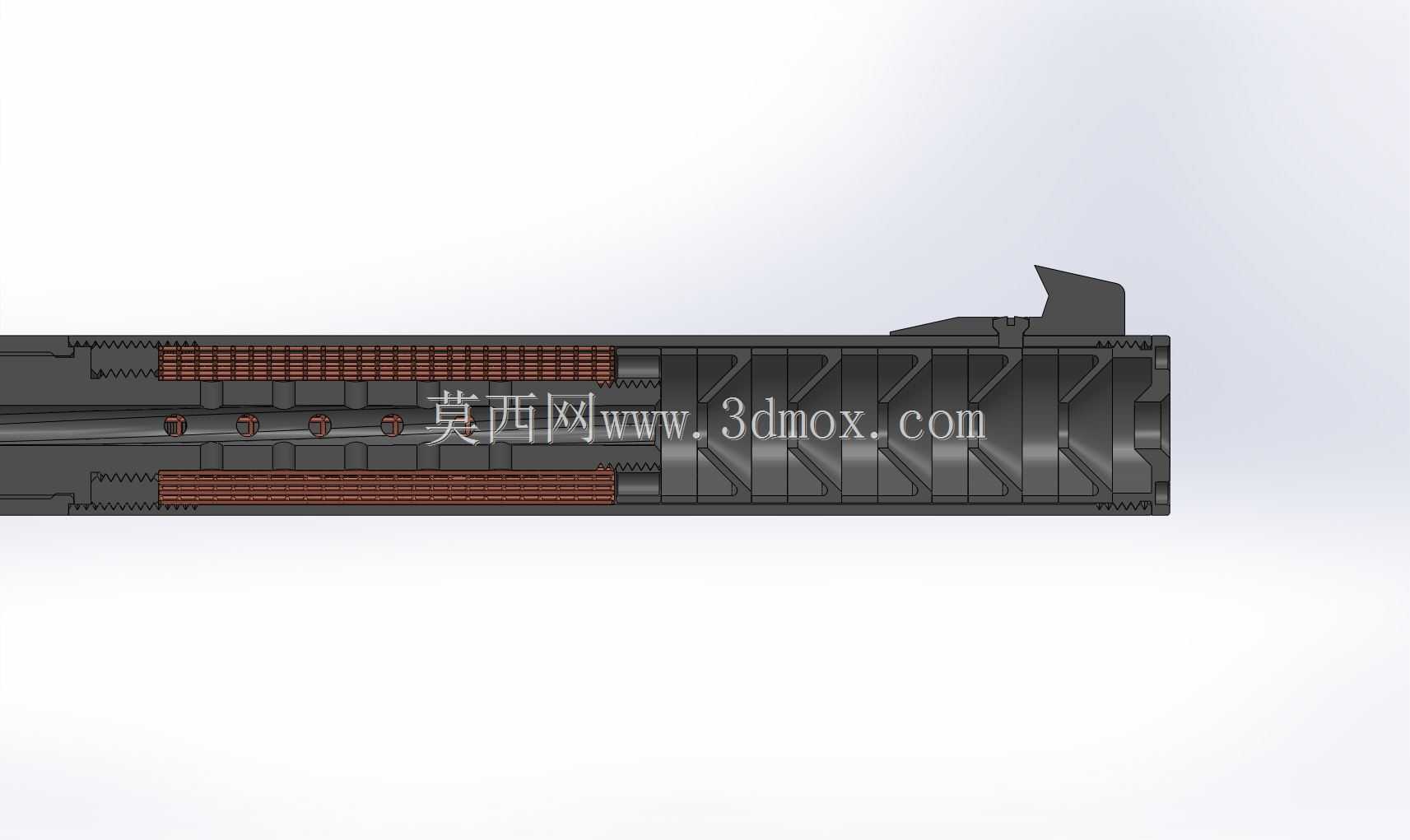

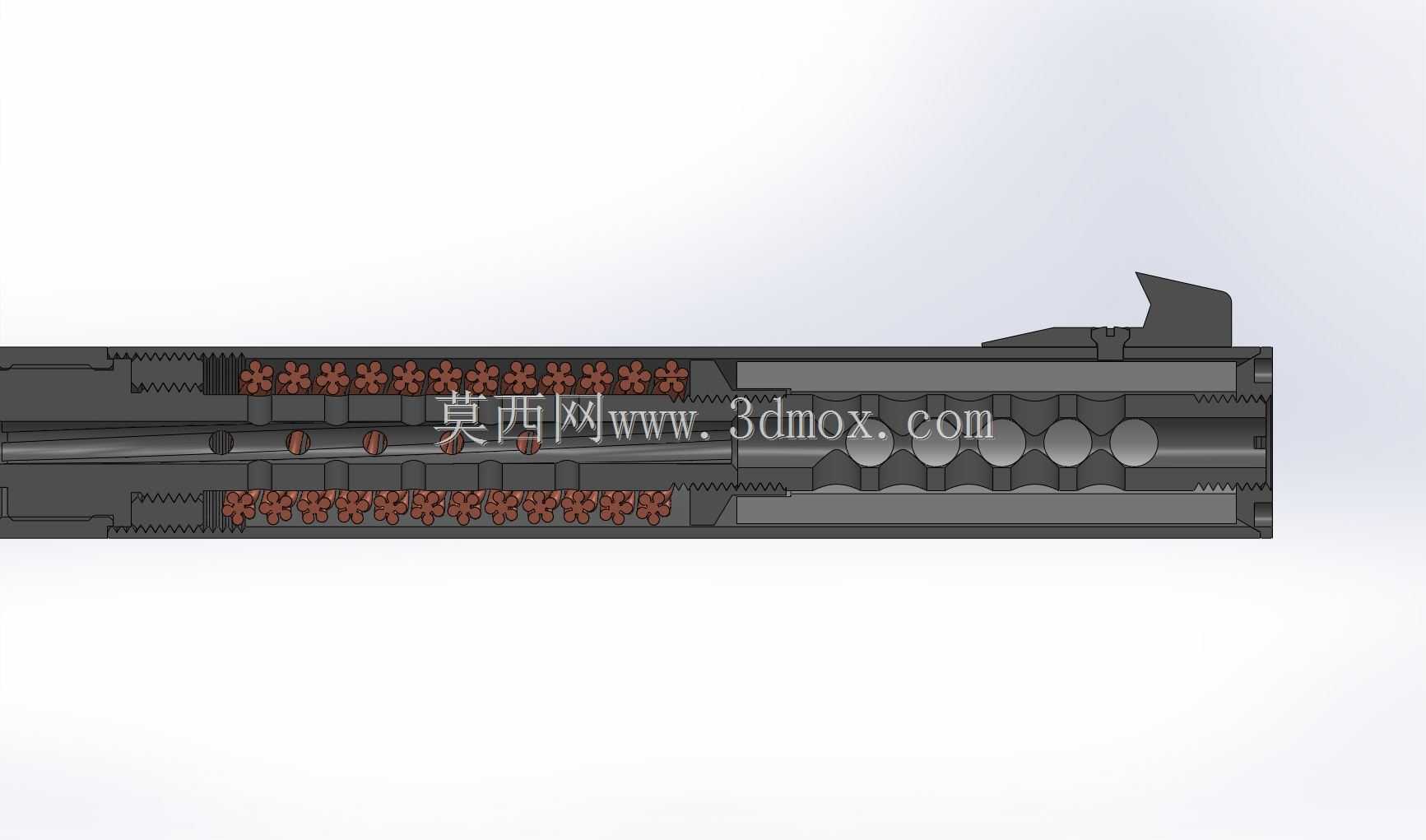

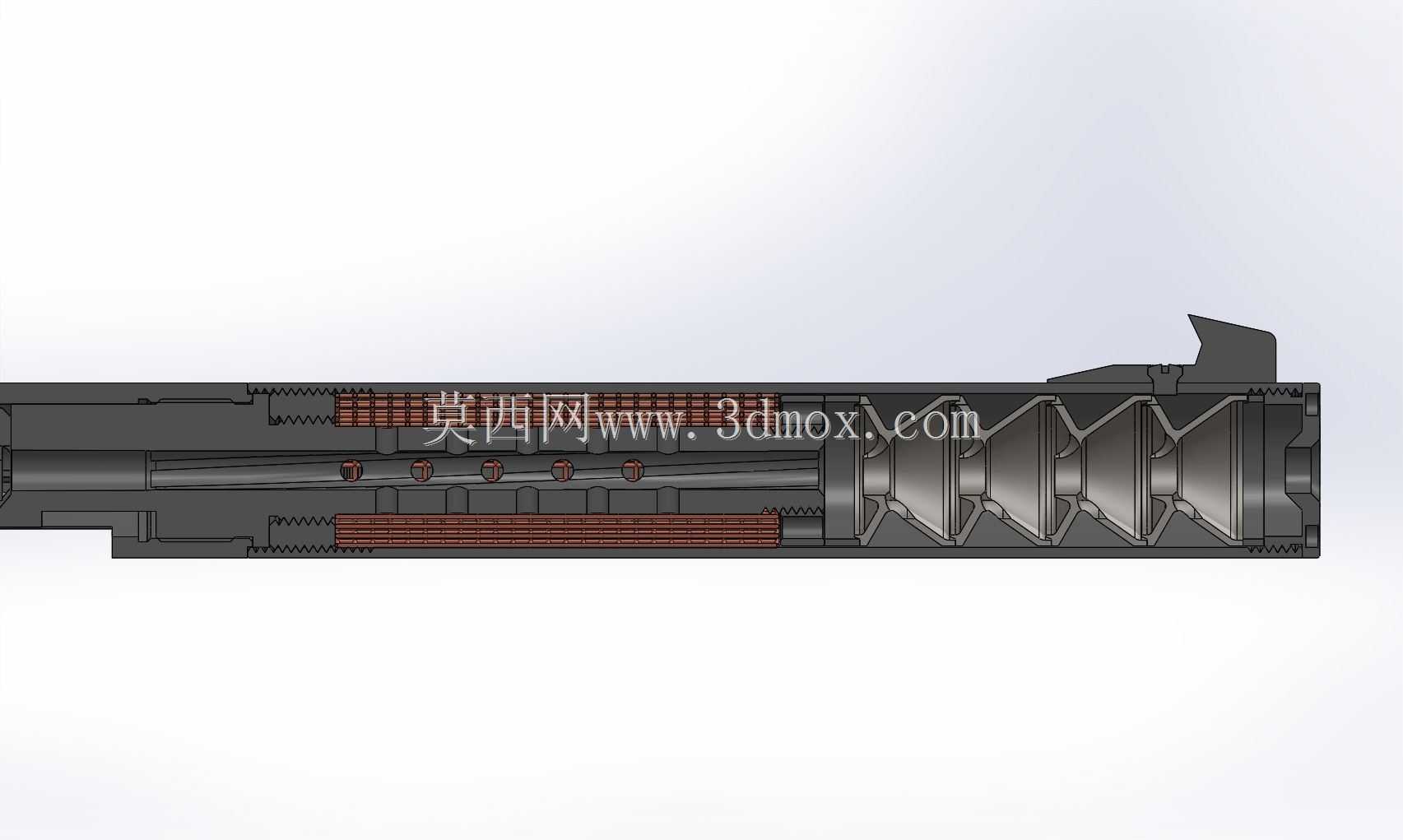

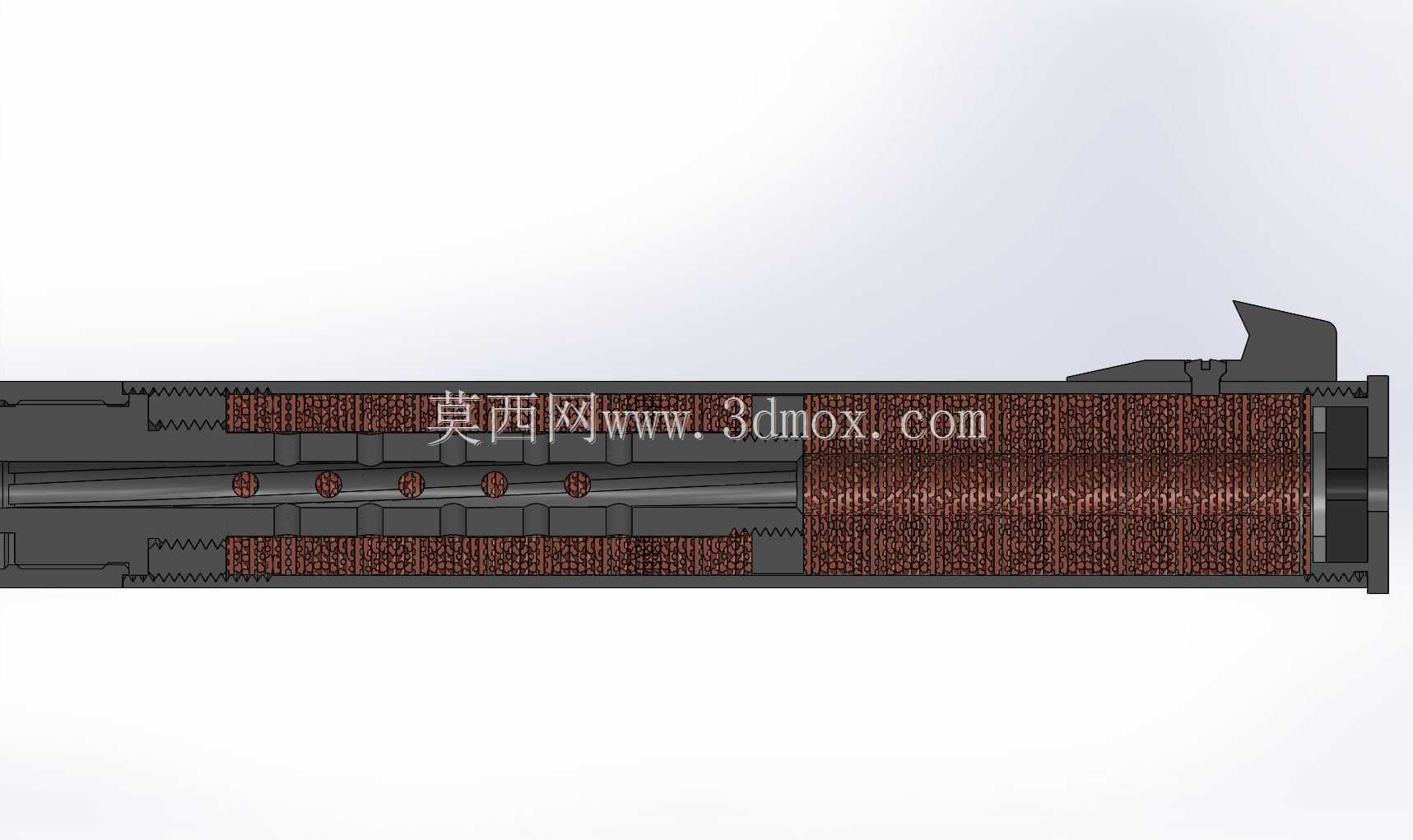

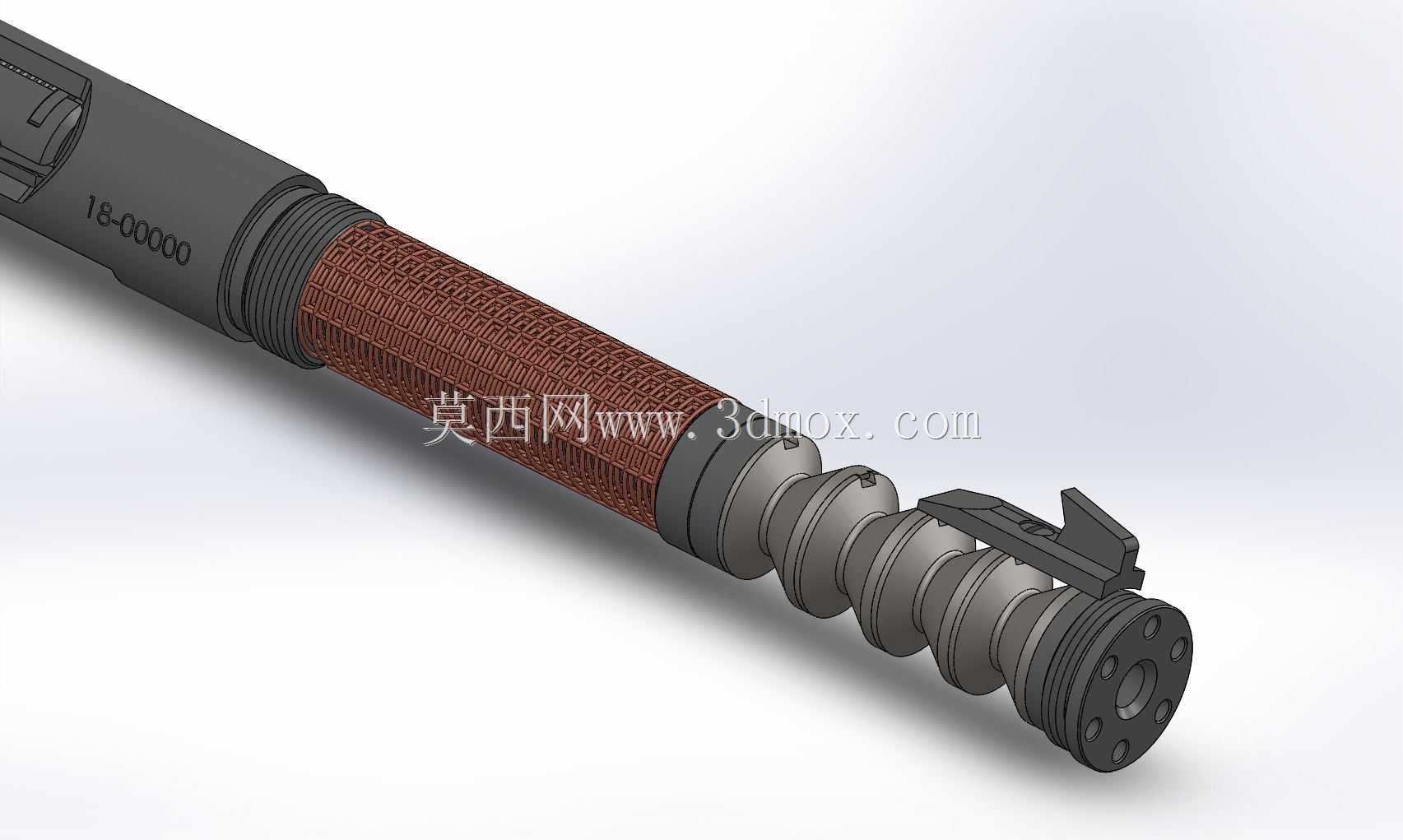

　　校验击针突出量是否满足底火击发的要求，同时验证击发后套筒后坐过程中抽壳钩拉壳、抛壳挺挺壳的动作时序，避免出现动作干涉导致的卡壳问题，不同抑制器的内部腔体结构也做了完整还原，可直观展示燃气通过挡板时的膨胀减速路径，为消音效果的结构优化提供直观的三维参考。
