M2三脚架适配E型设备支撑结构

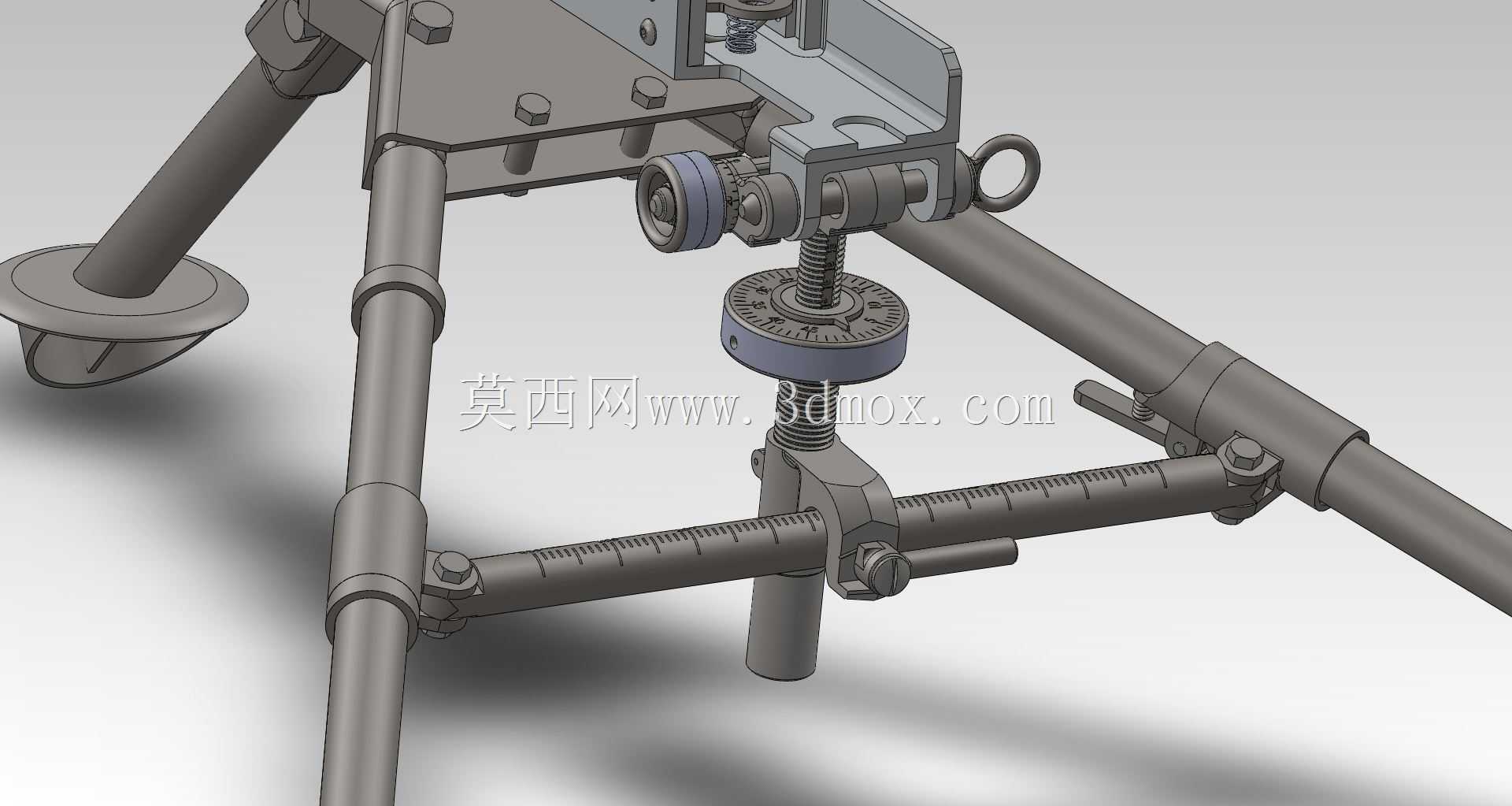

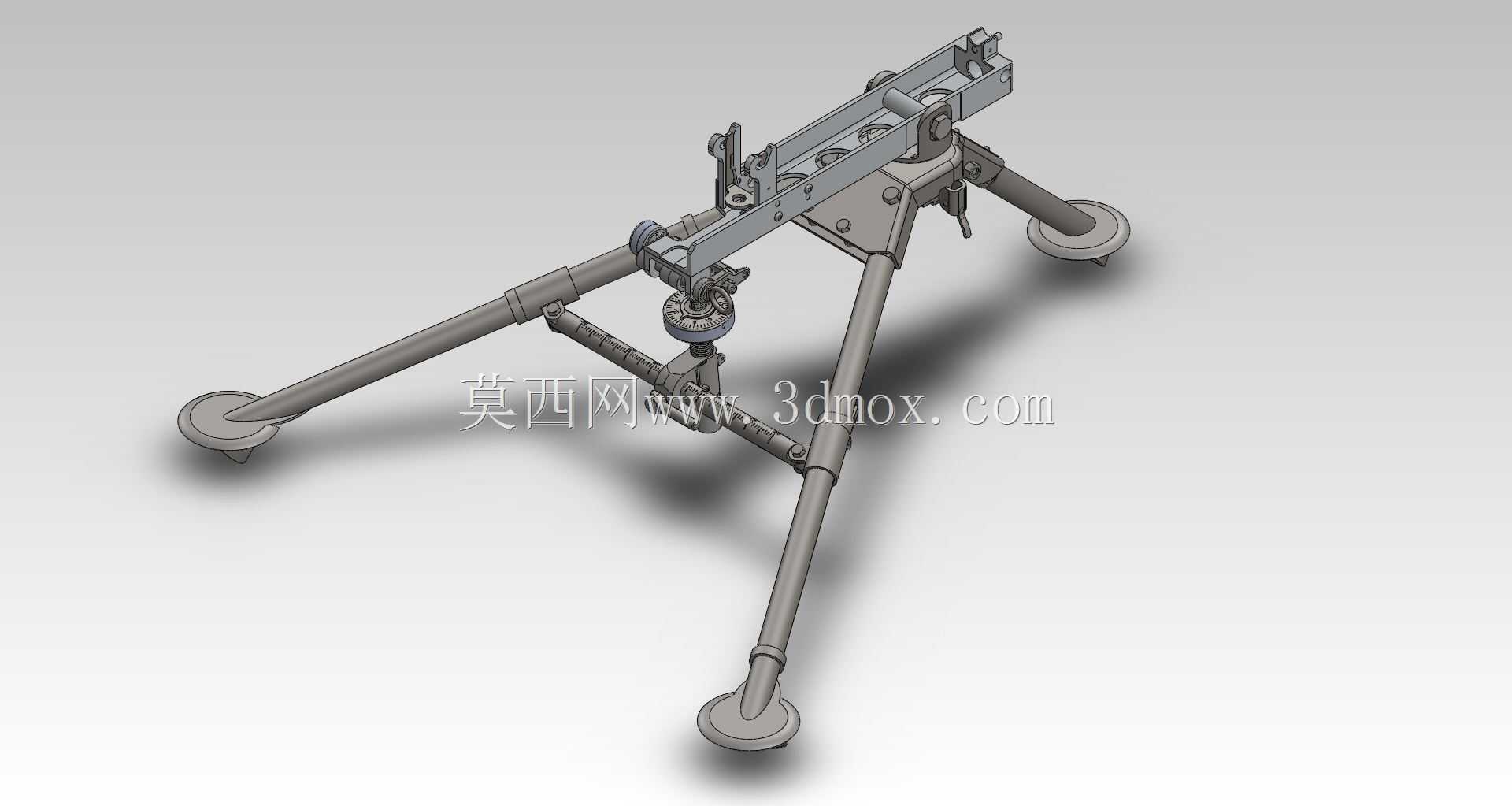

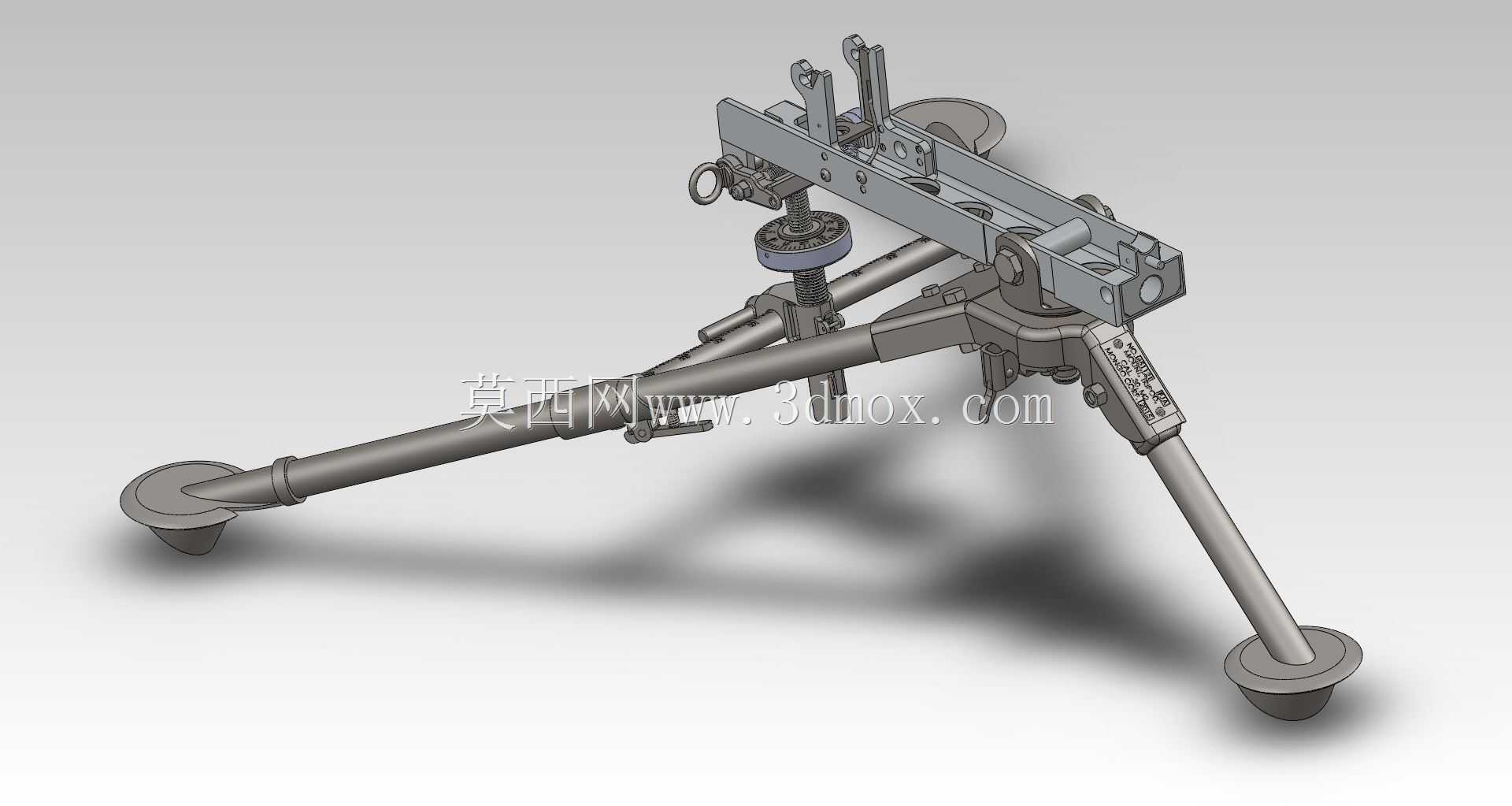

　　该支撑结构主要用于为对应口径的发射设备提供稳定的架设基础，在野外阵地架设、固定点位布防、训练场地实操等场景中，能够抵消设备发射时产生的后坐冲击力，避免设备移位影响射击精度，同时可适配不同地形的架设需求，减少地面平整度对设备使用的限制。从结构功能来看，整套支撑采用三腿撑开式布局，三条支腿可根据地形单独调整伸展角度，支腿末端的盘状脚垫能够增大与地面的接触面积，在松软土质、砂石地面架设时可避免支腿下陷，提升架设稳定性。中部的调节机构集成了升降微调与水平回转功能，升降丝杆组件可实现设备安装高度的精确调整，带刻度的横移调节杆能够对设备的横向位置进行微调，适配不同设备的安装重心需求，锁紧机构采用螺栓压紧式结构，调节到位后可快速锁止，

　　避免使用过程中出现位置偏移。设计过程中优先考虑了结构的刚性与便携性的平衡，主体承力构件采用薄壁钢管焊接结构，在保证整体抗冲击强度的前提下尽可能降低整体重量，各铰接部位采用销轴连接，配合耐磨衬套减少反复开合调节产生的磨损，延长结构使用寿命。针对适配性需求，结构预留了标准的设备安装接口，可直接匹配对应型号设备的连接座，同时附带的适配转接件可兼容斯通纳63A系列设备的安装需求，无需额外加工转接板即可完成设备架设。从安装边界来看，支腿完全收拢时整体结构可紧凑收纳，便于携行转移，支腿完全撑开时支撑半径覆盖范围可满足常规架设的稳定性要求，升降调节行程覆盖不同操作人员的使用高度需求，水平回转角度可覆盖正面一定范围内的射界调整需求，

　　无需挪动整体三脚架即可完成小范围的方向调整。结构上的刻度标识能够帮助操作人员快速记录调整参数，在转移阵地后可快速复位到之前的调节位置，减少重复校准的时间。各调节部位的操作手轮采用滚花设计，即使佩戴防护手套也可完成调节操作，适配野外作业的使用场景。铰接部位的间隙经过严格控制，既保证调节时的顺畅度，又避免间隙过大导致设备架设后出现晃动，影响使用精度。承力部位的焊缝采用满焊工艺，关键受力位置额外增加了加强筋结构，能够承受设备连续发射产生的反复冲击载荷，避免长期使用后出现结构变形。整套结构的零件拆分充分考虑了维护性，易磨损的衬套、锁紧螺栓等零件均可快速拆卸更换，无需整体报废，降低野外使用的维护成本。
