韦尔罗德微声枪械结构三维数模

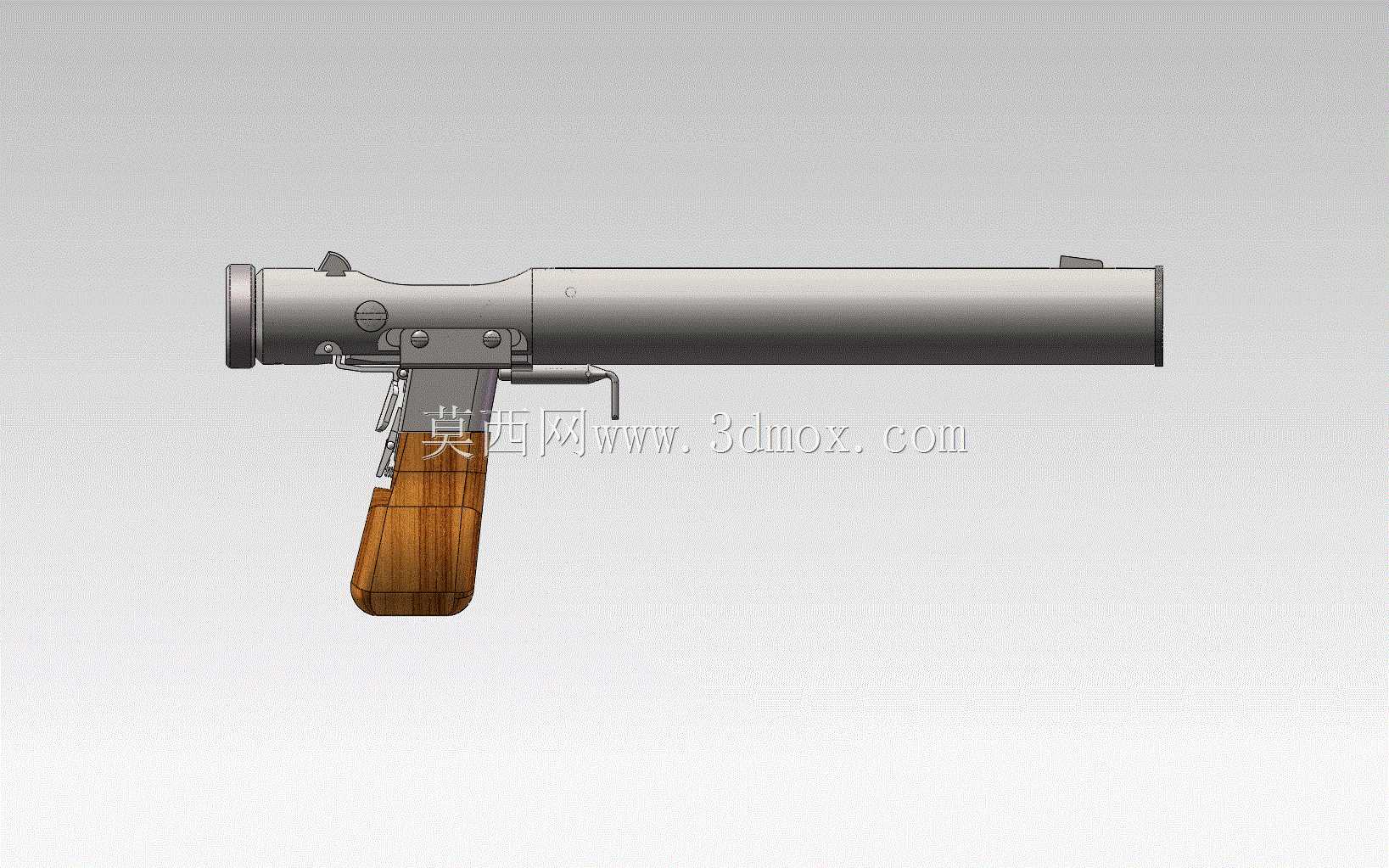

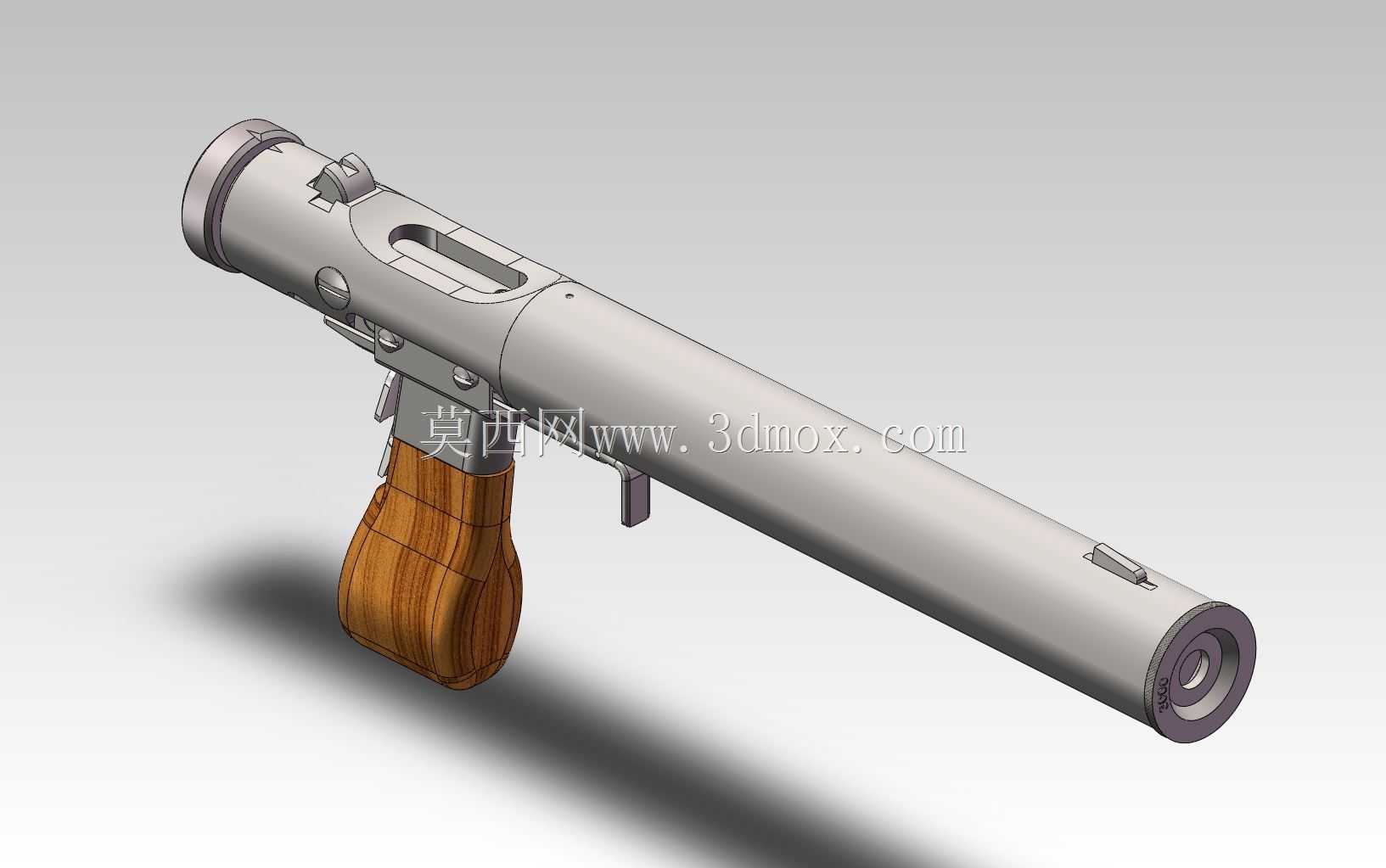

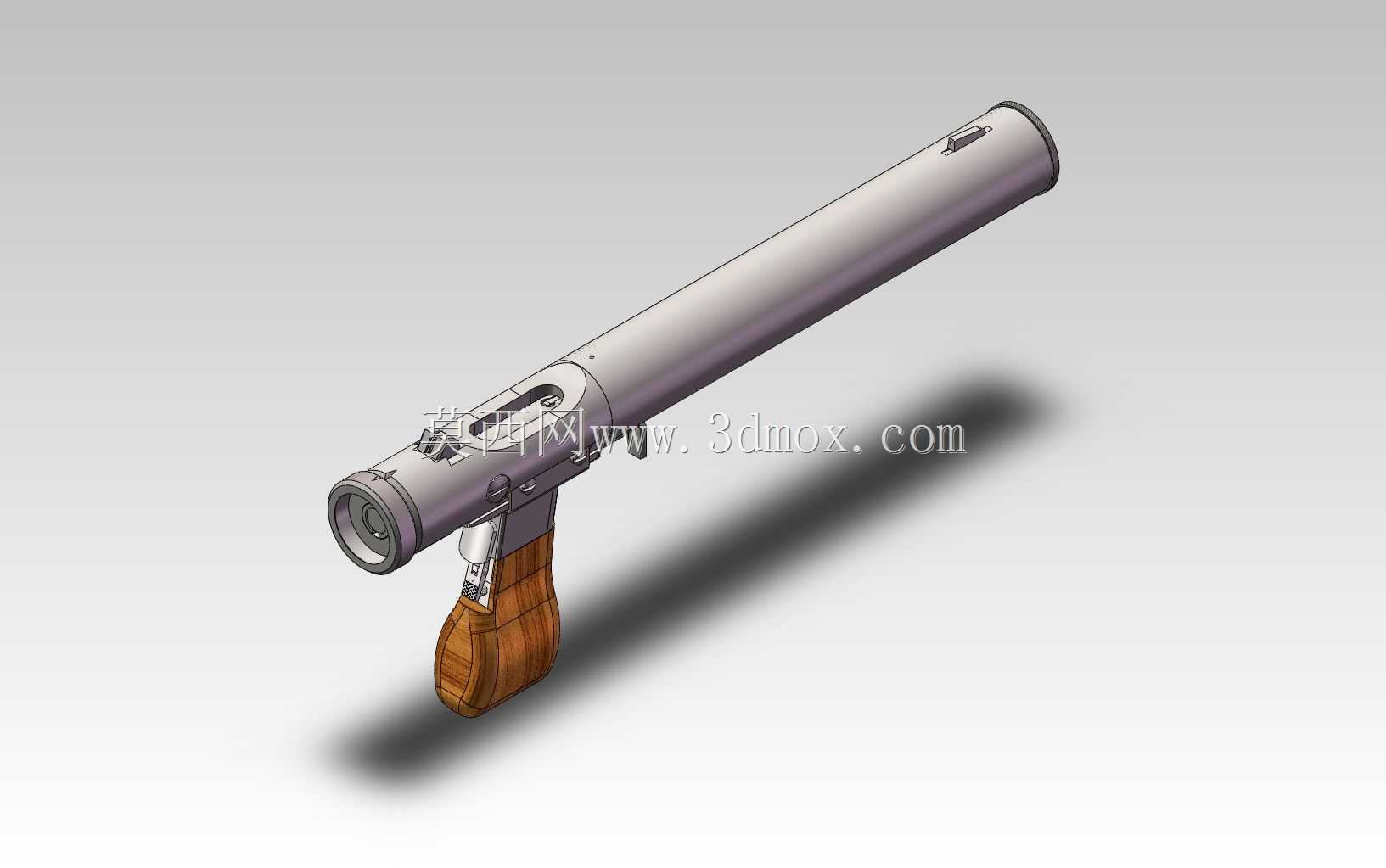

　　从结构逆向还原的角度来看，这款微声枪械的整体布局完全围绕隐蔽使用的核心需求展开，整枪采用一体式长管状主体结构，将枪管、消音腔、供弹结构全部整合在同一段圆柱壳体内，最大程度压缩了外露突出部件的尺寸，避免携行时勾挂衣物，适配隐蔽携带的使用场景。握把部分采用胡桃木材质的一体式铣削结构，握把曲面贴合人手自然握持的掌型弧度，表面没有额外的防滑纹设计，依靠木材本身的摩擦系数保证握持稳定性，握把与主体管身的连接采用内嵌式钢质固定销，连接位置完全隐藏在握把轮廓内部，外表面没有突出的固定件，进一步降低了勾挂风险。

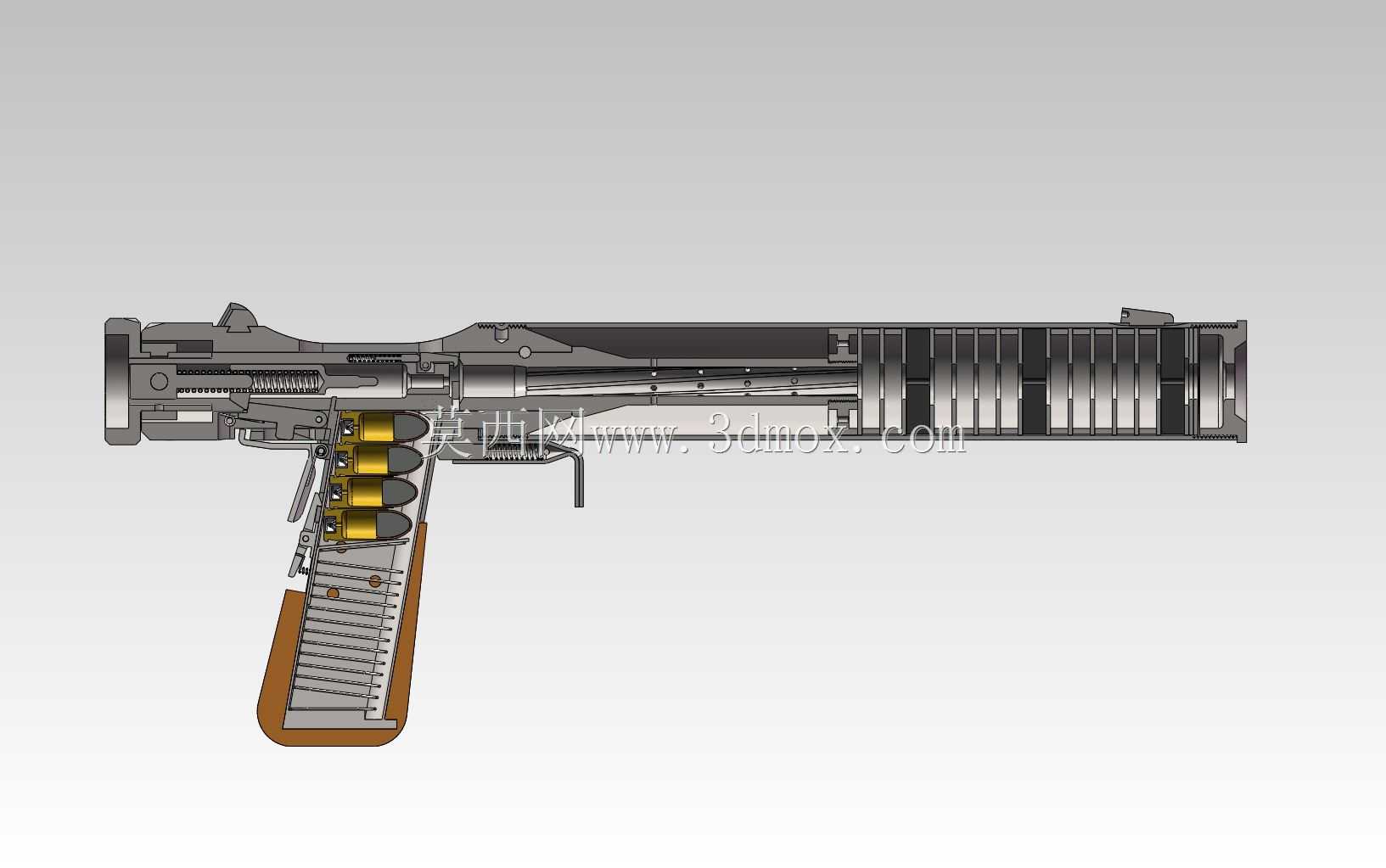

　　消音结构作为这款产品的核心功能模块，采用多腔室膨胀消音原理，管身内部依次设置多级隔挡片，将高温高压火药燃气逐级分流减速，配合枪管表面的泄压导孔，让燃气在腔室内逐步膨胀降温，降低出膛时的压力差，从而实现抑制枪口噪音和焰口的效果。从建模的结构边界来看，消音腔的外径与枪机主体段保持一致，整体外圆没有台阶差，表面做哑光氧化处理，避免光线反射暴露位置，枪口位置做内凹式倒角处理，让弹头出膛路径完全隐藏在管口内部，进一步减少侧向的焰口暴露。

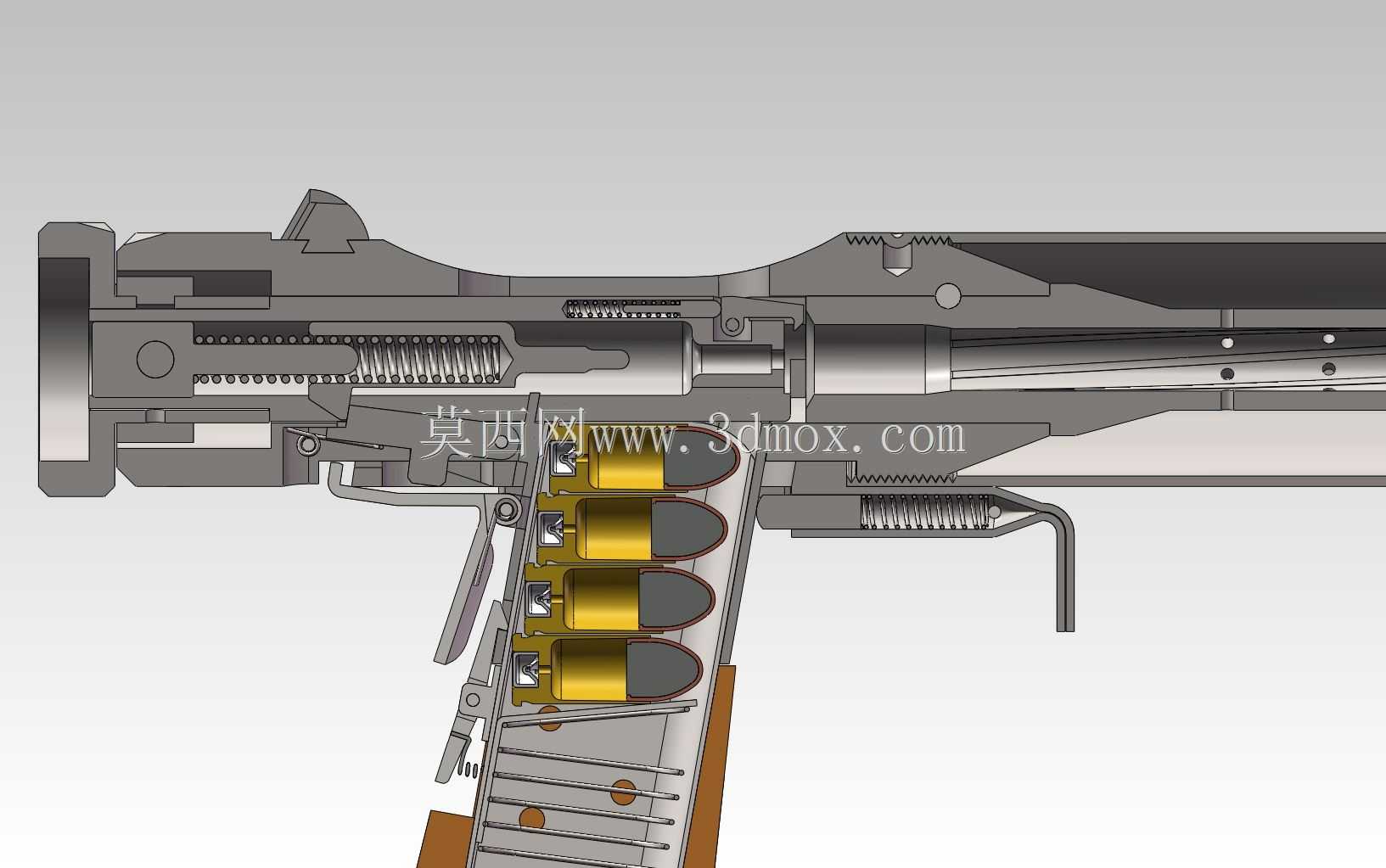

　　枪机结构采用手动旋转后拉式设计，整体零件全部内置在管身内部，外露的操作件只有拉机柄和扳机，拉机柄采用短圆柱式设计，非操作状态下可以贴合管身表面的凹槽收纳，不会突出于管身外圆轮廓；扳机的行程做了短距优化，扣动时的活动范围控制在10毫米以内，避免操作时幅度过大产生额外声响。供弹结构集成在握把内部，供弹路径与枪管轴线保持同轴度公差在0.02毫米以内，保证供弹顺畅的同时，避免弹头入膛时出现偏磨影响精度。

　　从实际应用场景来看，这类微声枪械主要适配近距离隐蔽作战需求，有效作用距离控制在25米以内，结构设计上完全放弃了远距离射击的精度冗余，所有结构优化都围绕低噪音、低暴露、小尺寸三个核心方向。建模过程中需要重点关注的装配边界包括：握把与管身的配合公差，消音腔隔挡片的同轴度，枪机往复运动的行程间隙，扳机组件的触发联动间隙，这些配合位置的公差控制直接决定了结构动作的可靠性。管身主体采用合金钢整体铣削加工，壁厚控制在3毫米，在保证结构强度的前提下尽可能控制整体重量，整枪重量控制在1.2千克左右，单手握持即可完成全部操作。

　　在逆向建模的过程中，需要特别注意木质握把的曲面过渡，握把与管身连接的位置做了圆弧过渡处理，没有尖锐棱角，既提升了握持舒适度，也避免了棱角磕碰产生异响。所有金属零件的棱边都做了0.2毫米的倒钝处理，没有锋利的边角，防止携行时割划衣物或者产生碰撞声响。保险结构集成在扳机护圈上方，采用横向滑动式设计，操作时不需要大幅度改变握持姿势，单手即可完成保险的开关切换，滑动档位有清晰的定位卡槽，操作时可以通过触感确认保险状态，不需要视觉确认，适配低光照环境下的使用需求。

　　从结构维护的角度来看，整枪的拆解不需要额外工具，通过管身尾部的固定旋钮即可拆分枪机组件和消音腔组件，日常维护清理时可以快速拆分内部零件，清理火药残留后快速复装，复装过程中没有容易遗失的小尺寸零件，所有零件都采用大尺寸配合定位，即使在视线不佳的环境下也能完成装配。消音腔内部的隔挡片采用可拆卸式设计，长期使用后可以单独更换磨损的隔挡片，不需要更换整个管身组件，降低了维护成本。
