缩比6英寸舰炮发射装置结构设计

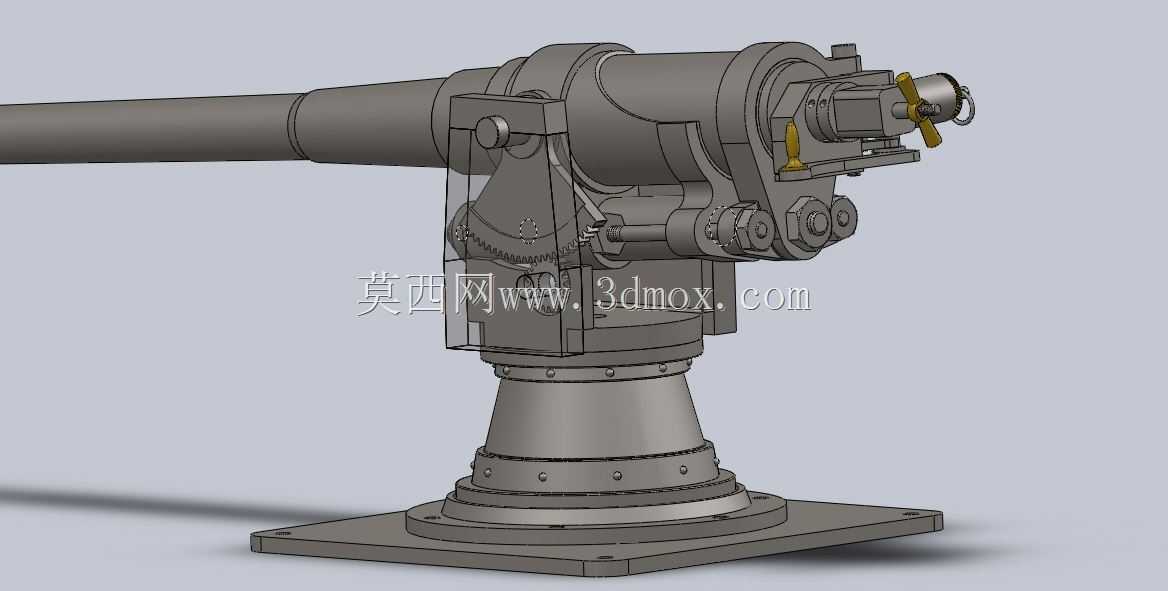

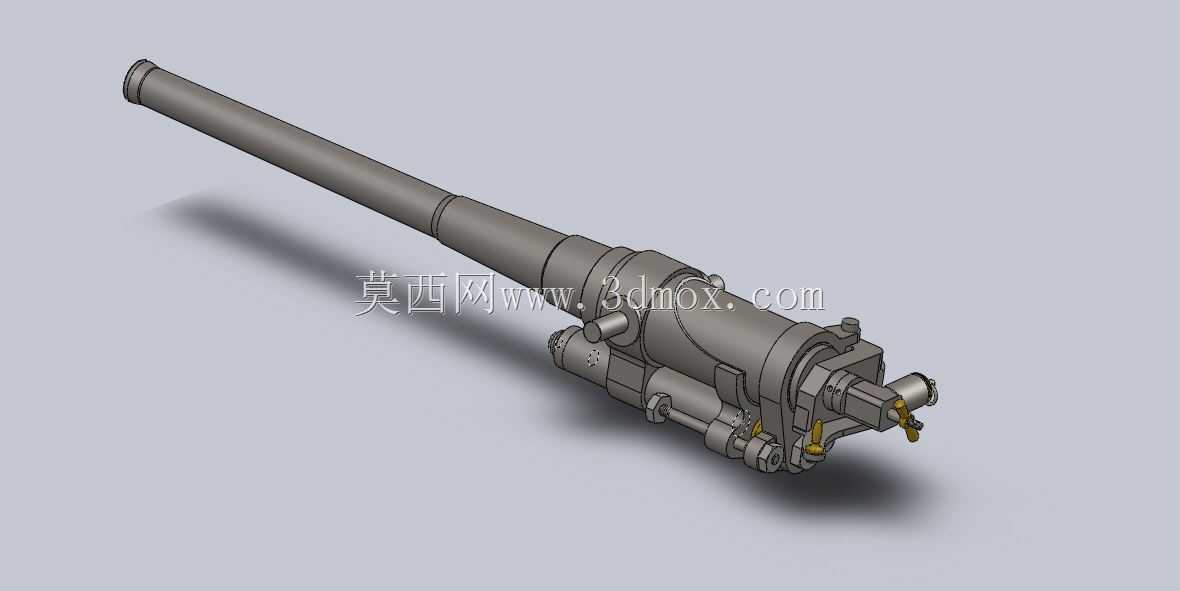

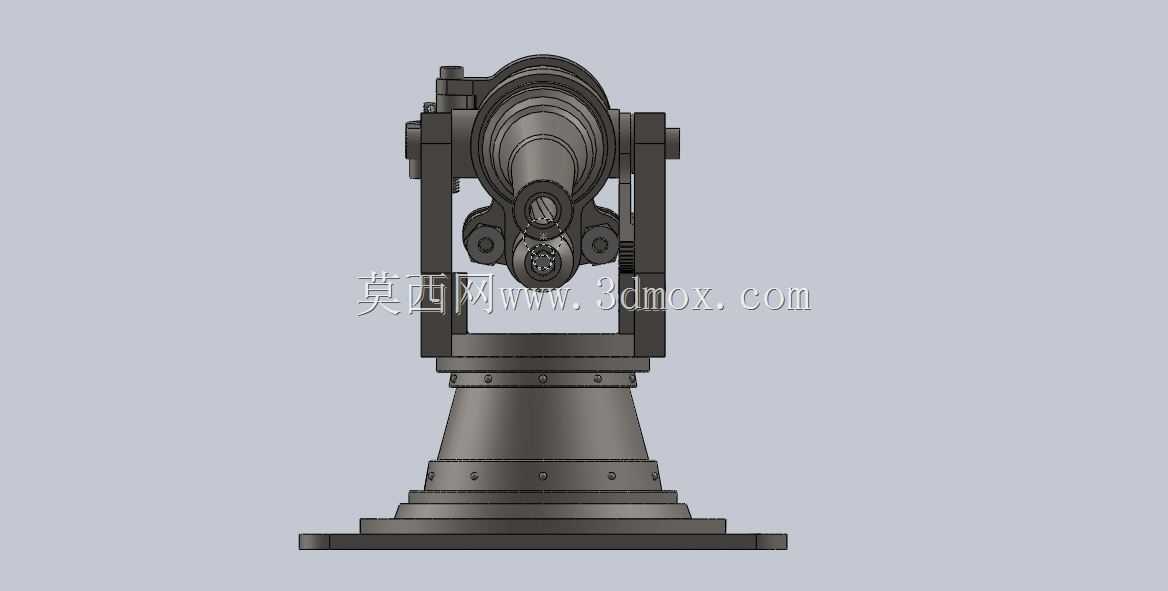

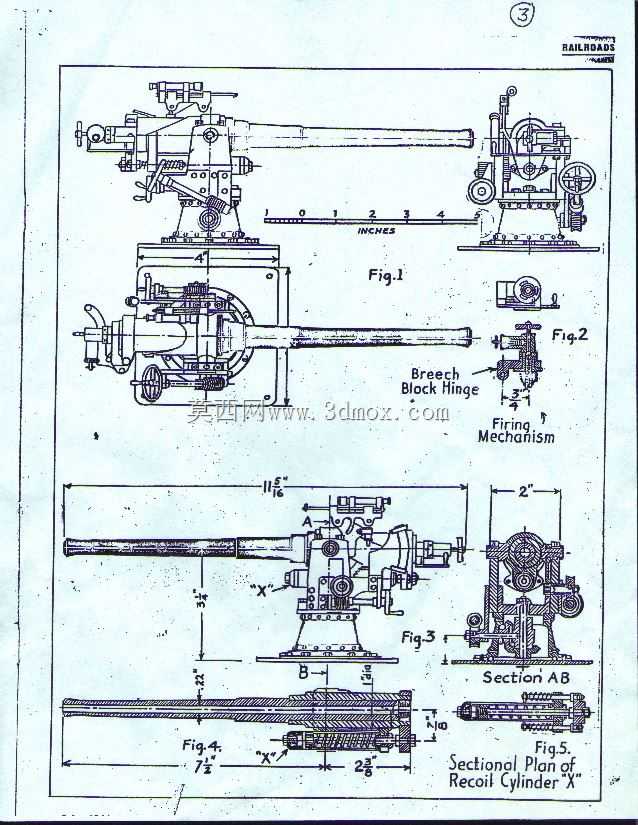

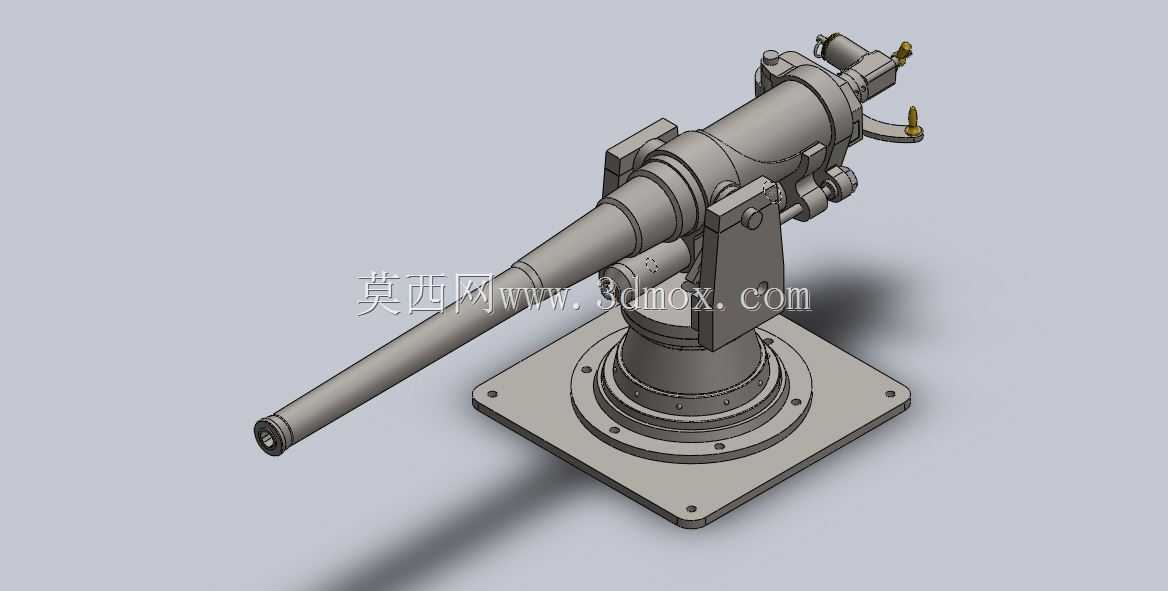

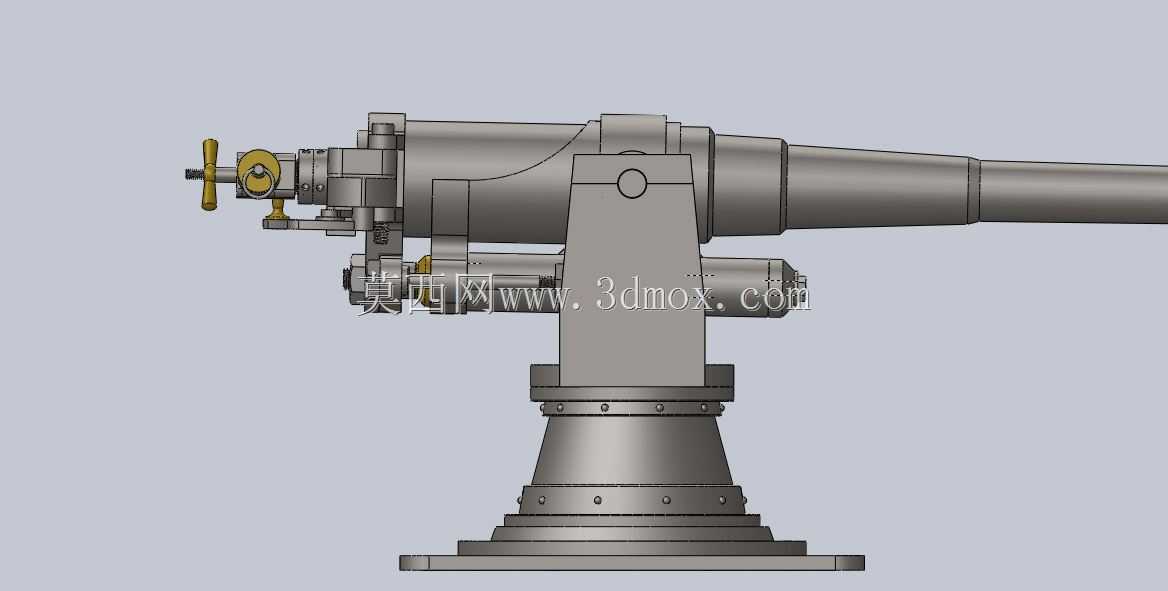

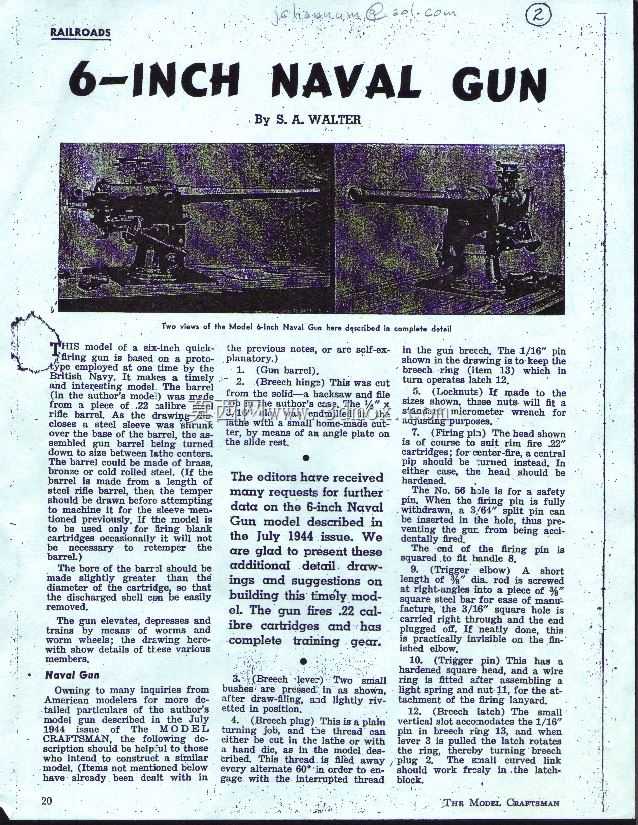

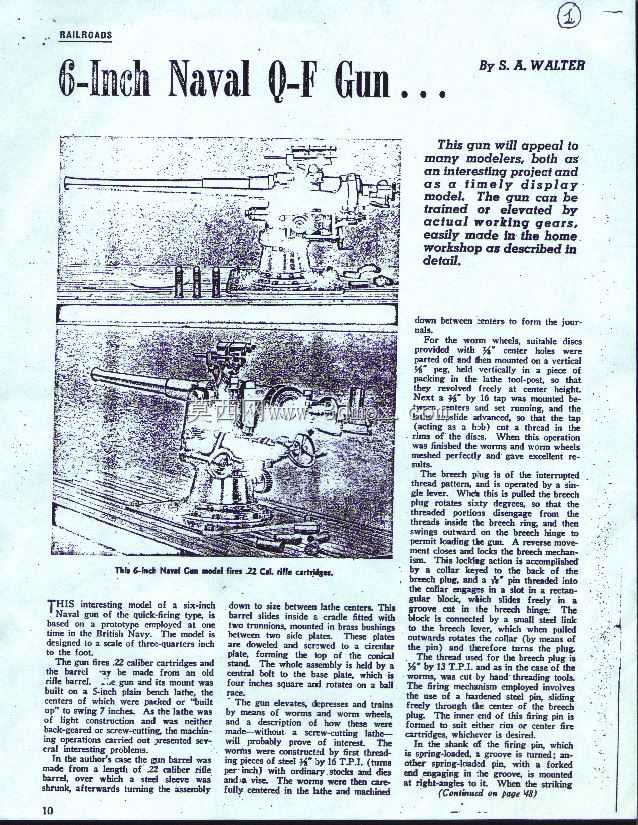

　　该缩比发射装置的结构设计，核心参考一战时期大口径舰炮的间断式螺旋炮尾结构，在缩小尺寸的同时完整还原了原结构的动作逻辑，可用于军工原理教学展示、静态收藏场景的结构演示，也能作为小口径发射装置的原理验证载体。从安装边界来看，装置底部采用方形法兰安装座，座板四角预留安装通孔，可直接固定在试验台架或者展示基座上，安装座的中心定位凸台与炮架回转底座采用过渡配合，保证回转部分的同轴度，避免俯仰、回转动作时出现卡滞。炮身部分采用长身管设计，身管外部设置多段加强箍，既还原了原舰炮的外形特征，也能在缩比尺寸下提升身管的结构刚度，避免发射时身管出现过大形变影响精度。炮架部分采用双支耳俯仰结构，两侧支耳内设置滑动轴承支撑炮身俯仰轴，

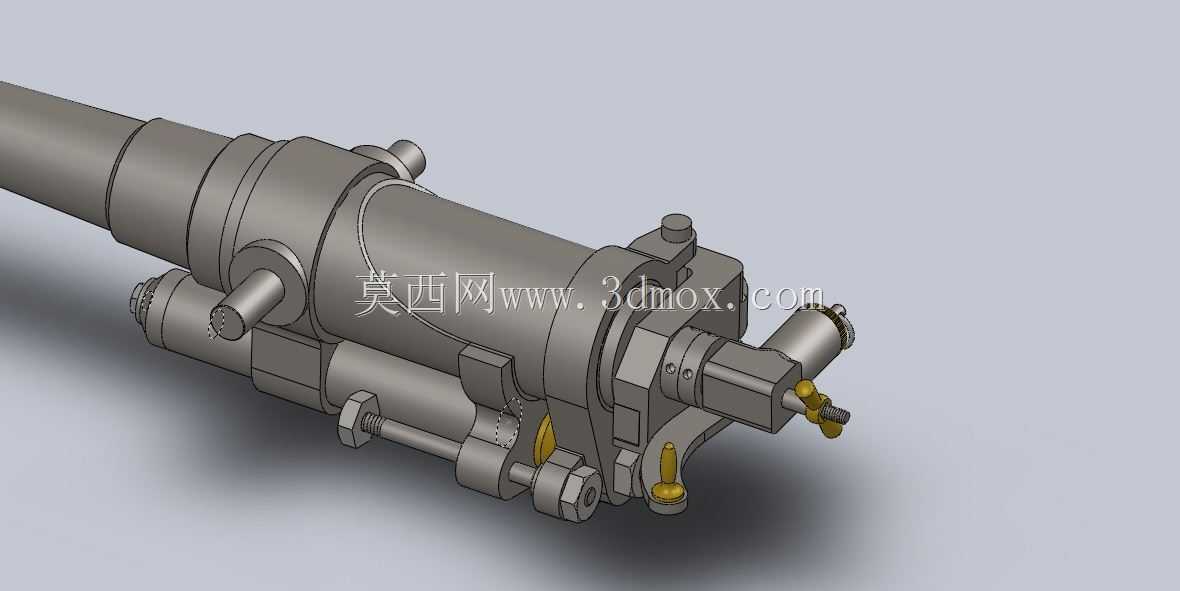

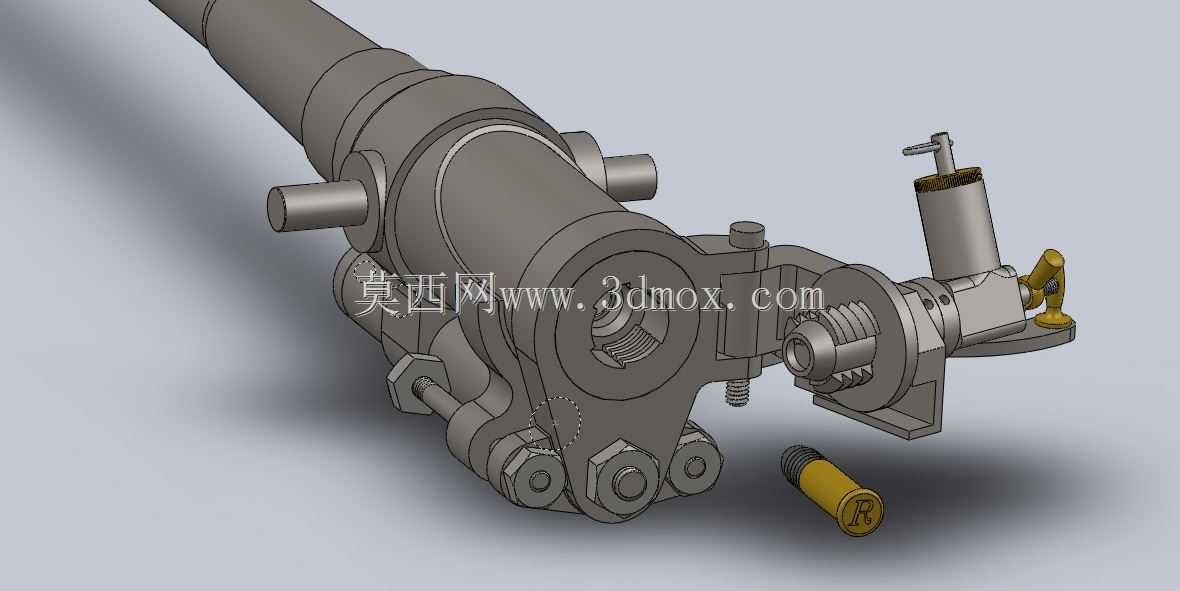

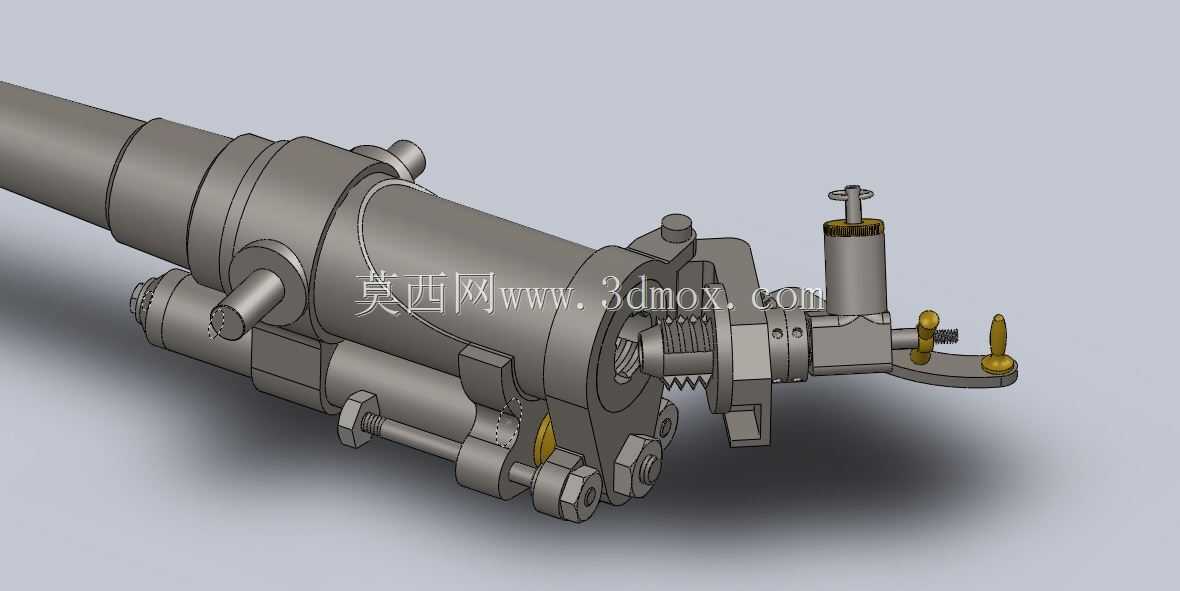

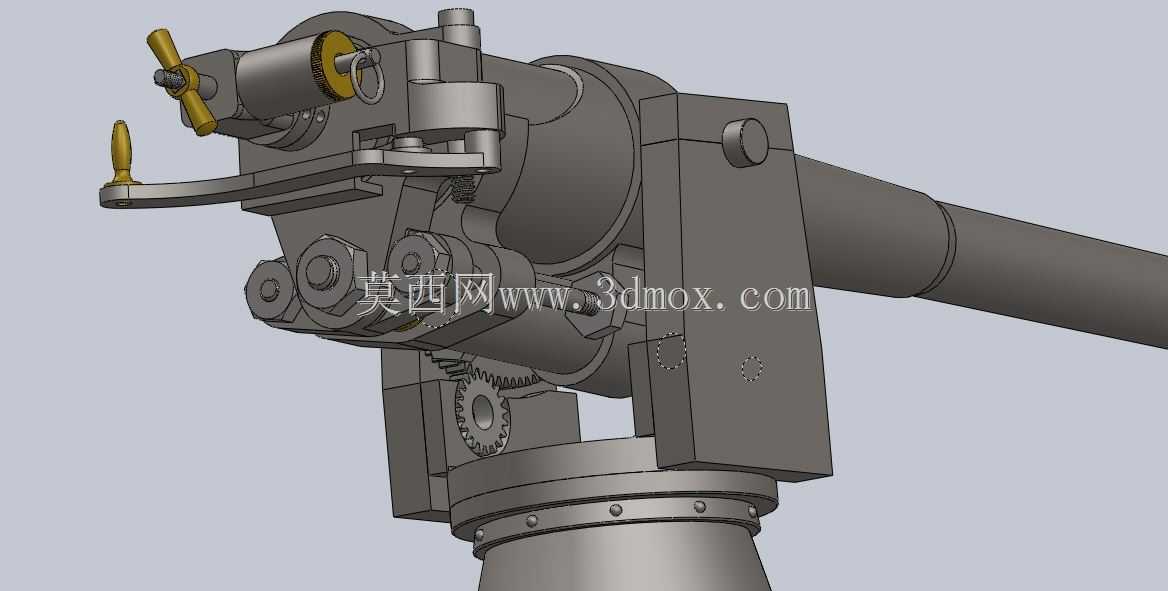

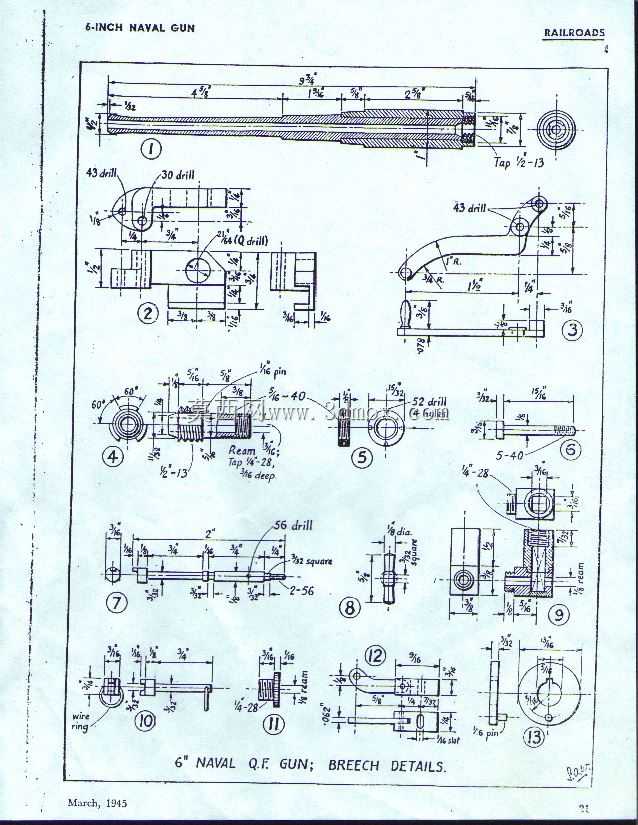

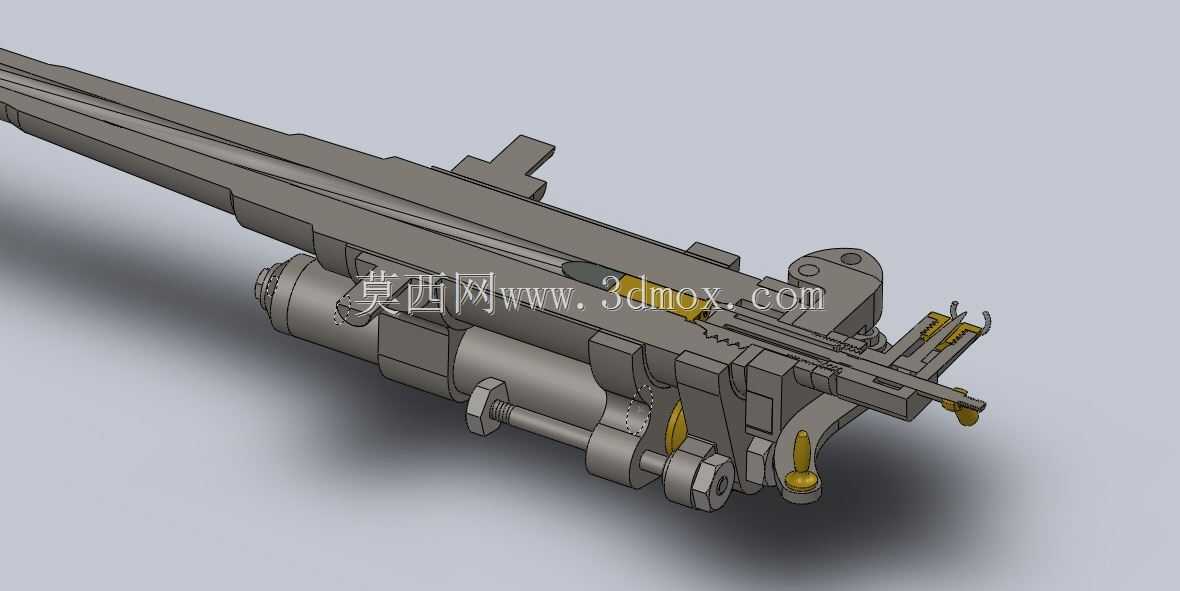

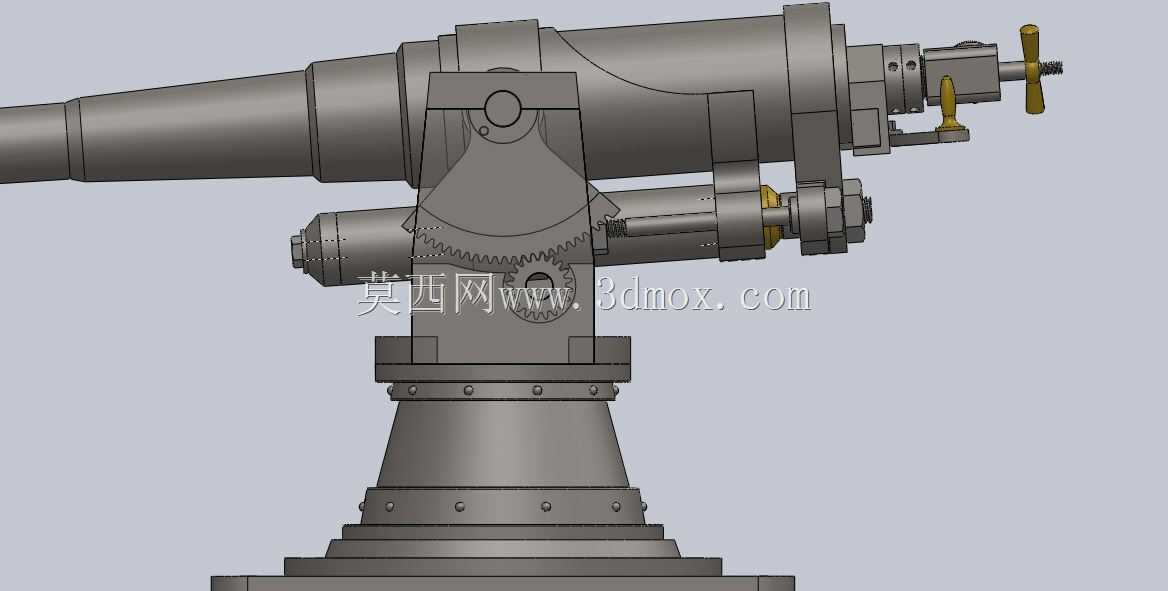

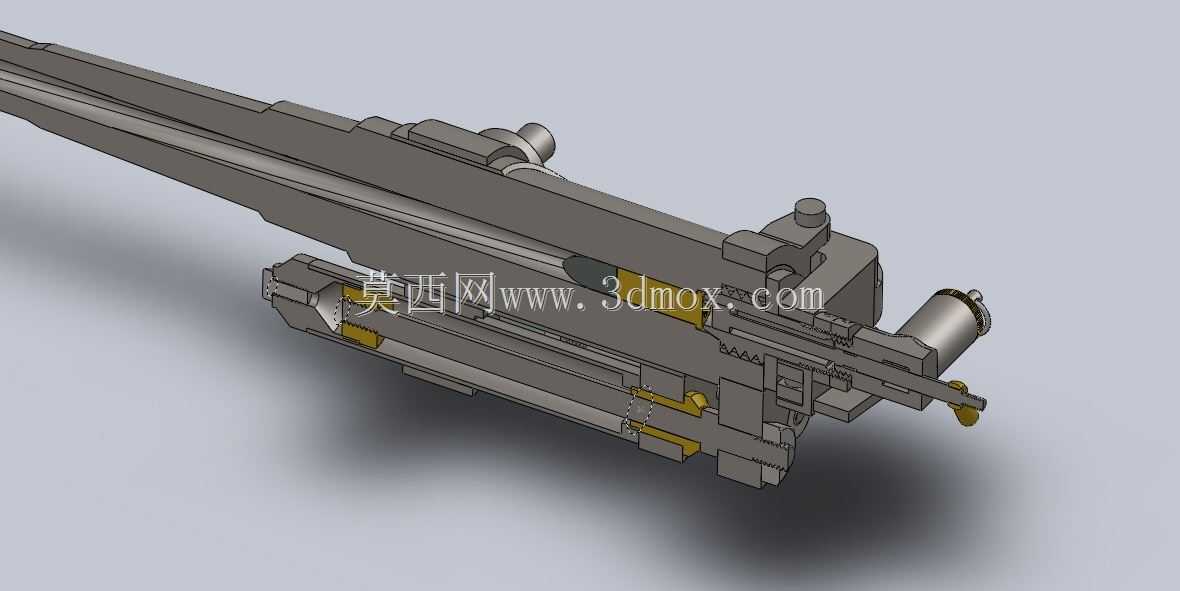

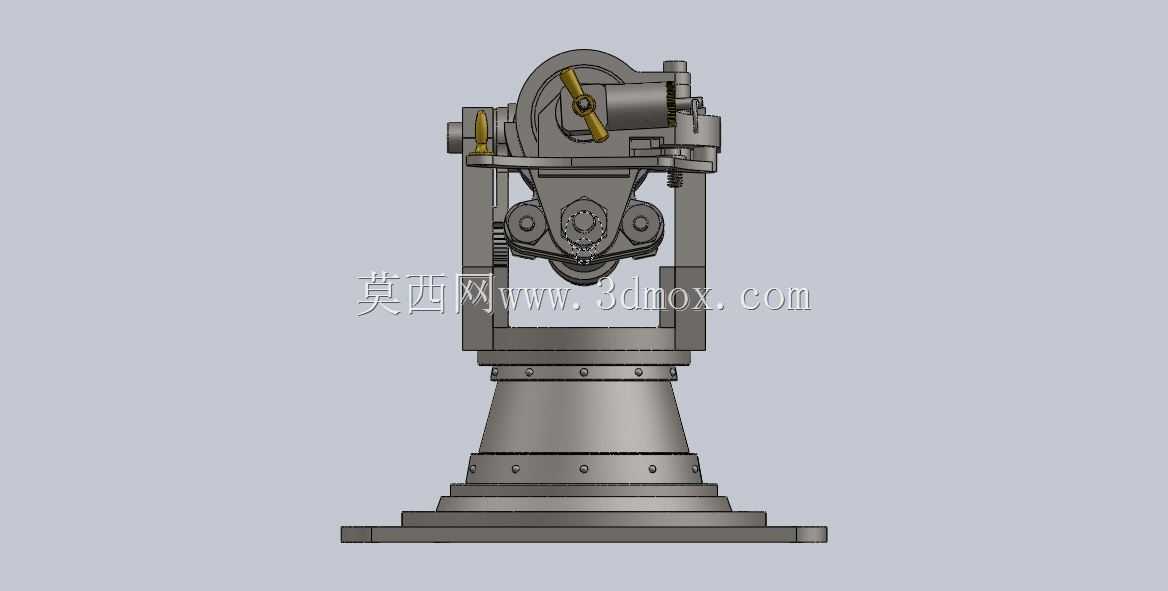

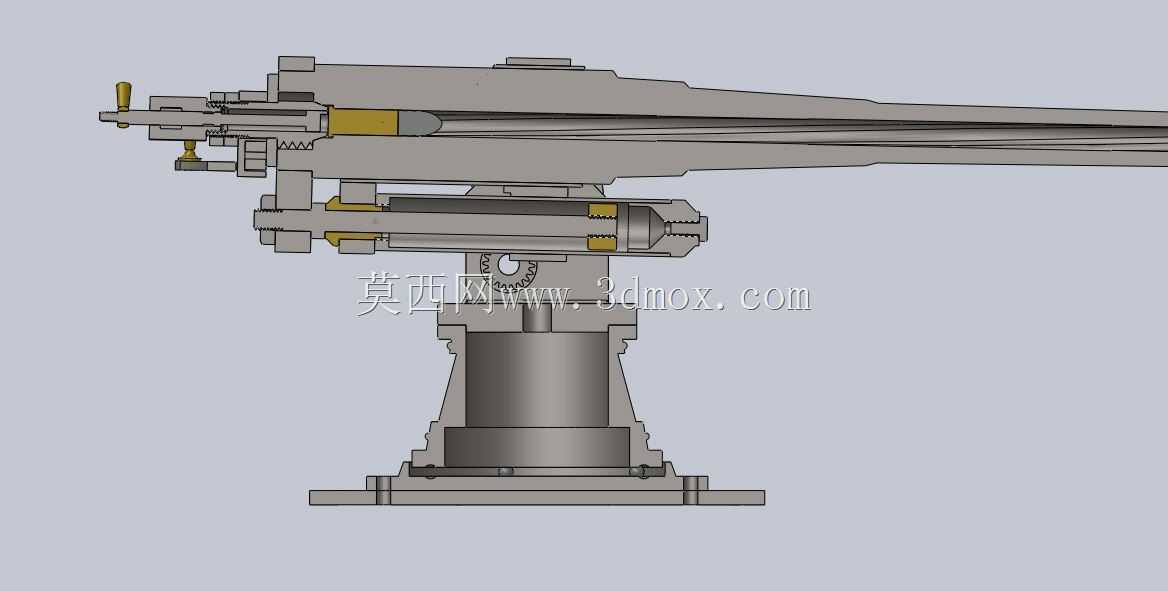

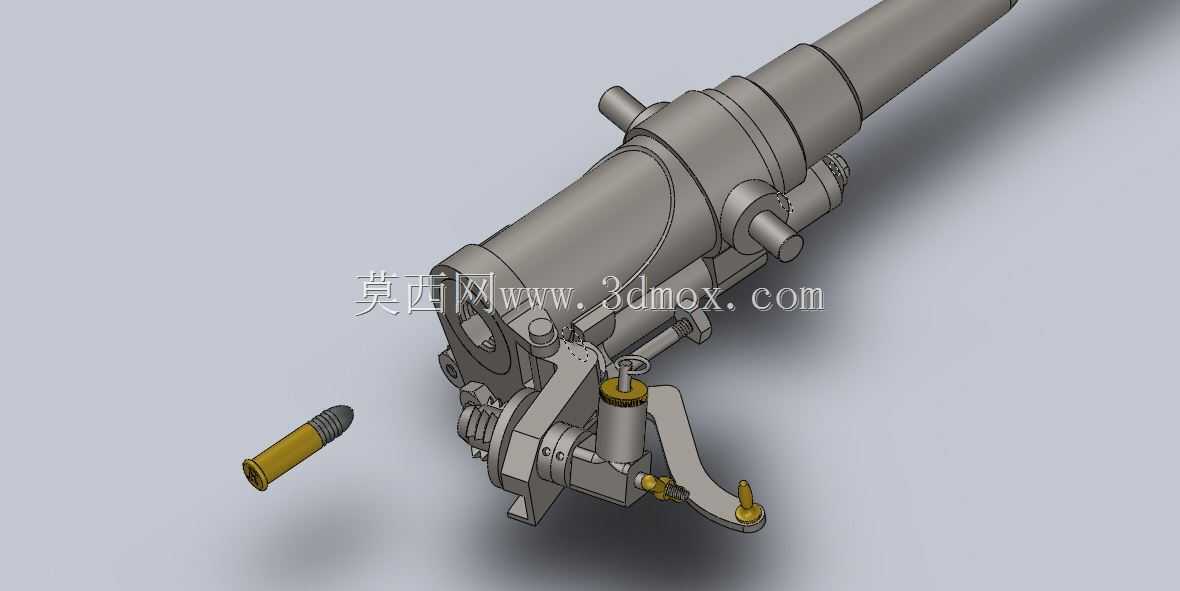

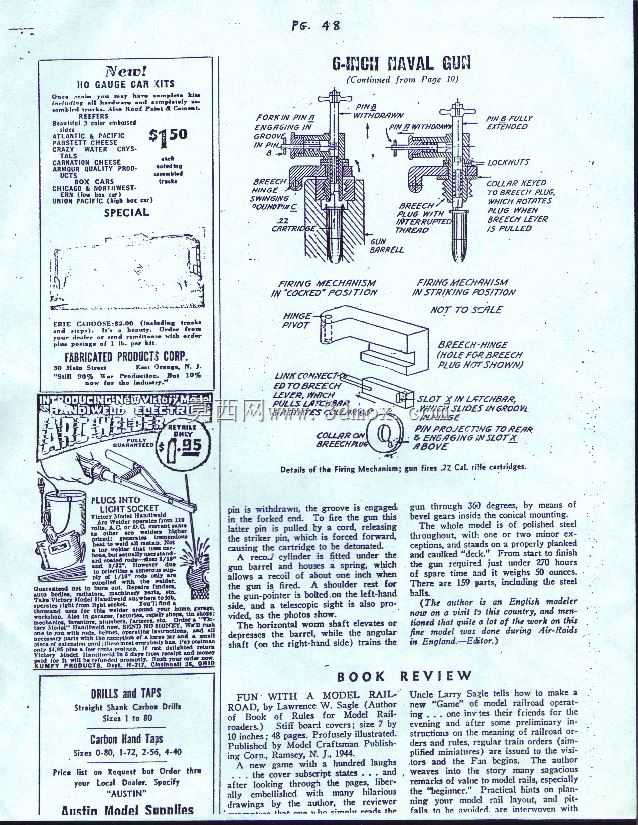

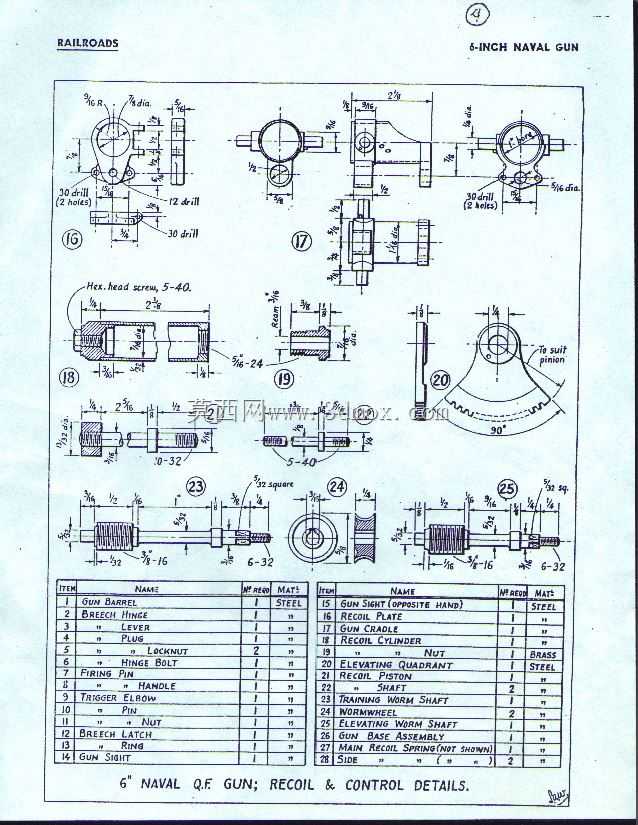

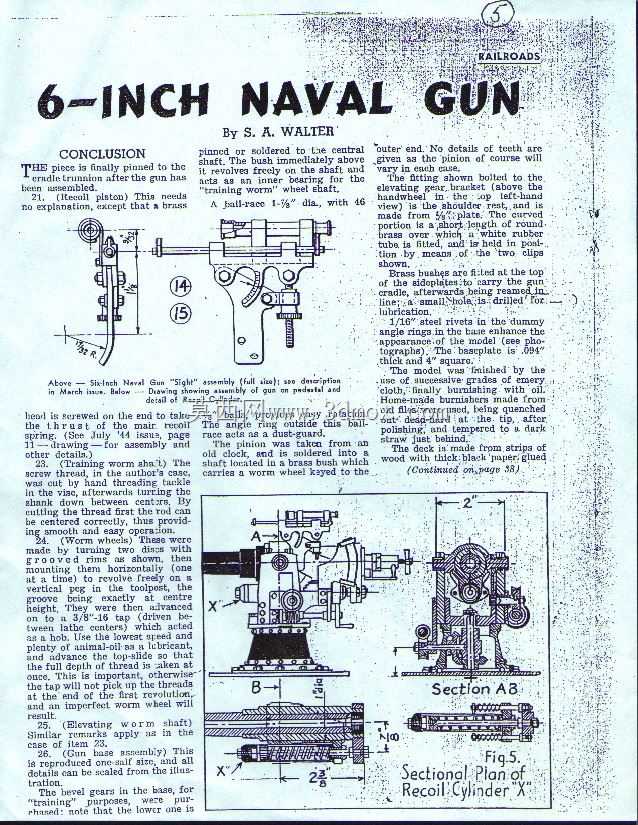

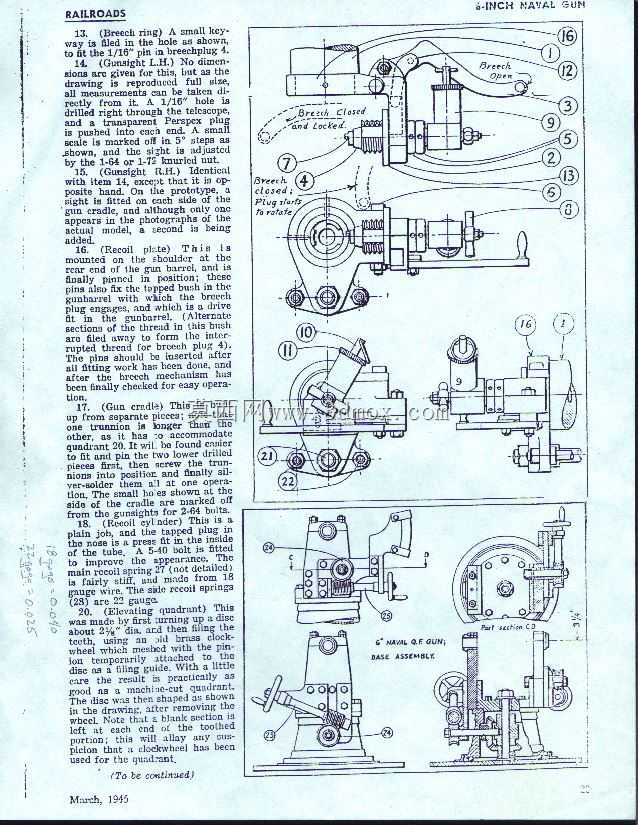

　　俯仰调节机构布置在炮身右侧，采用手轮驱动的螺杆调节结构，可实现小范围的俯仰角度微调，满足不同角度的发射或者展示需求。回转底座采用止推轴承结构支撑整个上部炮身组件，可实现360度水平回转，回转部位设置锁紧机构，可在调整到目标角度后锁定位置，避免受外力影响出现偏移。间断式螺旋炮尾的结构是该装置的设计核心，炮尾与炮身采用断隔螺纹连接，开闭锁动作通过炮尾侧面的操作手柄驱动，手柄转动时带动螺旋槽内的滑块动作，实现炮尾的旋转开闭锁，该结构在大口径火炮上应用广泛，缩比设计时严格还原了螺旋槽的导程、断隔螺纹的齿形参数，保证开闭锁动作的顺畅性，不会出现卡滞或者锁止不牢的问题。炮尾部位还设置了击发机构安装位，可适配小口径边缘发火弹药的击发组件，

　　击发触发机构布置在炮尾后侧，操作逻辑与原舰炮保持一致。从功能特性来看，该装置既可以作为纯静态展示模型，清晰展示舰炮的整体结构组成、各部件的连接关系与动作原理，也可以加装适配的击发组件作为小口径发射装置使用，用于发射试验或者原理验证。设计过程中，所有运动部件的配合间隙都经过反复调整，回转部位的间隙控制在0.02mm以内，俯仰轴与支耳的配合间隙控制在0.015mm，既保证动作顺畅，也避免间隙过大导致的结构晃动。安装座的尺寸经过优化，在保证支撑稳定性的前提下尽可能缩小整体占地面积，适配桌面展示或者小型试验台的安装需求。身管的内膛加工严格按照缩比口径设计，膛线参数按照原炮的缠度等比例缩小，保证发射时的弹丸旋转稳定性。

　　炮架的加强筋布置在受力集中的部位，比如支耳与回转底座的连接位置、安装座与回转支撑的连接位置，通过三角形加强筋提升结构强度，避免反复动作后出现结构变形。整个装置的部件拆分逻辑清晰，炮身、炮架、回转底座、安装座、炮尾机构都可单独拆分，方便进行结构拆解演示，也便于后期的维护与部件更换。在实际应用场景中，军工类院校可将其作为火炮结构课程的教学道具，让学员直观理解大口径舰炮的炮尾结构、俯仰回转机构的工作原理；军工科普场馆可将其作为展陈道具，搭配解说内容向参观者介绍舰炮的发展历程与结构特点；模型收藏领域，该装置因为完整还原了特定时期舰炮的结构特征，也具备较高的收藏价值；对于武器研发人员来说，该缩比结构可作为原理验证载体，测试间断式螺旋炮尾在小尺寸下的动作可靠性，为相关小型发射装置的设计提供参考。设计时还充分考虑了加工工艺性，大部分结构件都可采用常规的铣削、车削工艺加工，不需要特殊的加工设备，降低了制作门槛，普通的机械加工车间即可完成所有部件的加工制作，部件之间的连接多采用螺栓连接与销定位，装配难度低，不需要复杂的专用工装即可完成整体装配。
