斯通纳63A中型机枪M2三脚架搭载结构

　　这套搭载结构的核心应用场景覆盖野战阵地防御、要点卡口布控、车载辅助武器站拓展等多个实战领域，区别于轻机枪状态下的伴随行进射击需求，M2三脚架的搭载构型从根本上解决了持续射击时的稳定性问题，能让机枪在500至800米的有效射程内保持足够的射弹散布精度，满足班组支援火力的压制需求。从实际用途来看，该构型并非简单将枪身固定在支架上，而是通过俯仰、回转调节机构实现高低射界-15°至+35°、方向射界360°无死角覆盖，既可以对集群步兵目标实施面压制，也能通过微调机构对低空慢速目标、简易工事射孔实施精准打击，搭配20英寸枪管的枪身配置，在保证弹道性能的同时平衡了全系统重量，可满足步兵班组快速转移阵地、快速架设撤收的实战要求。

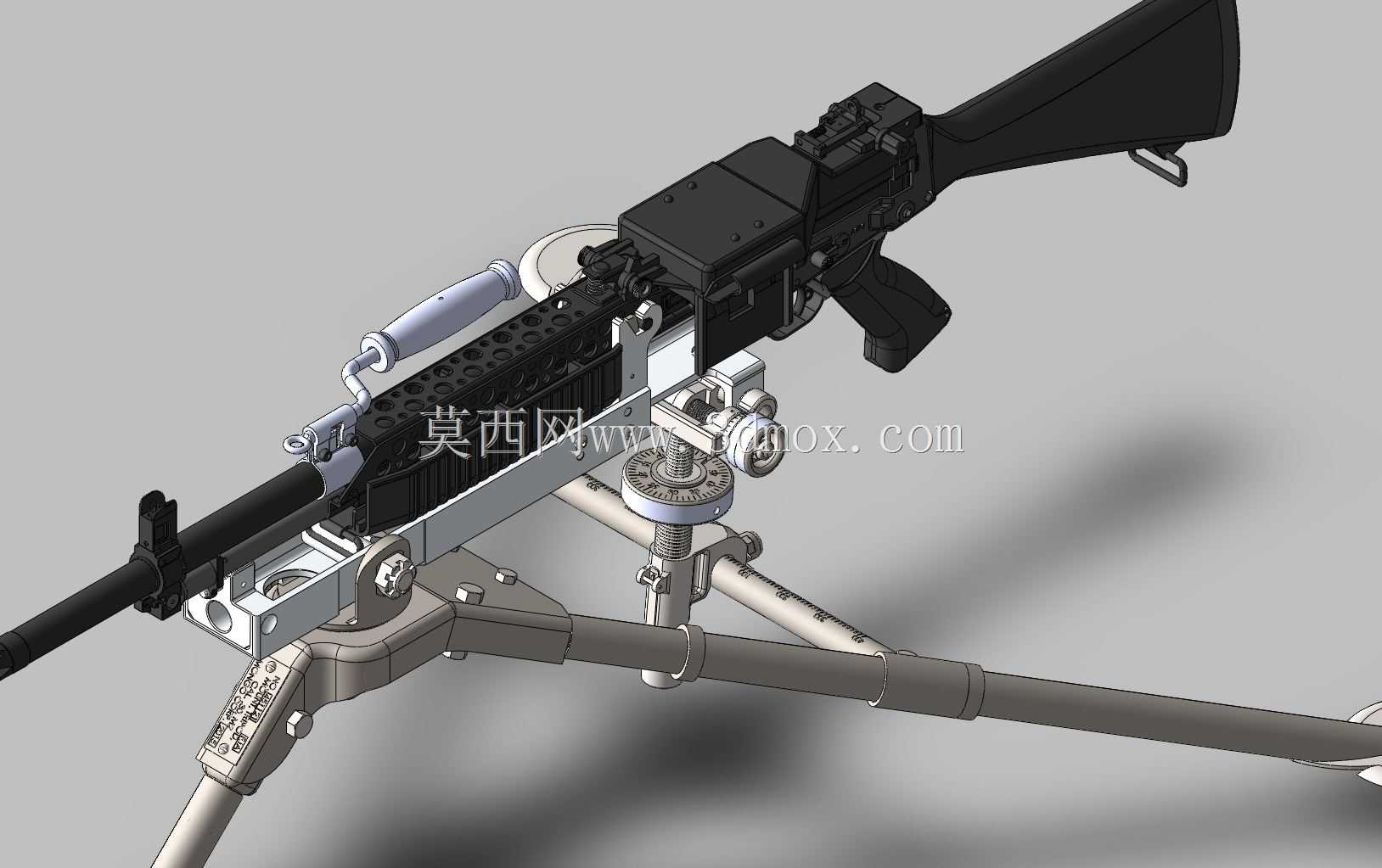

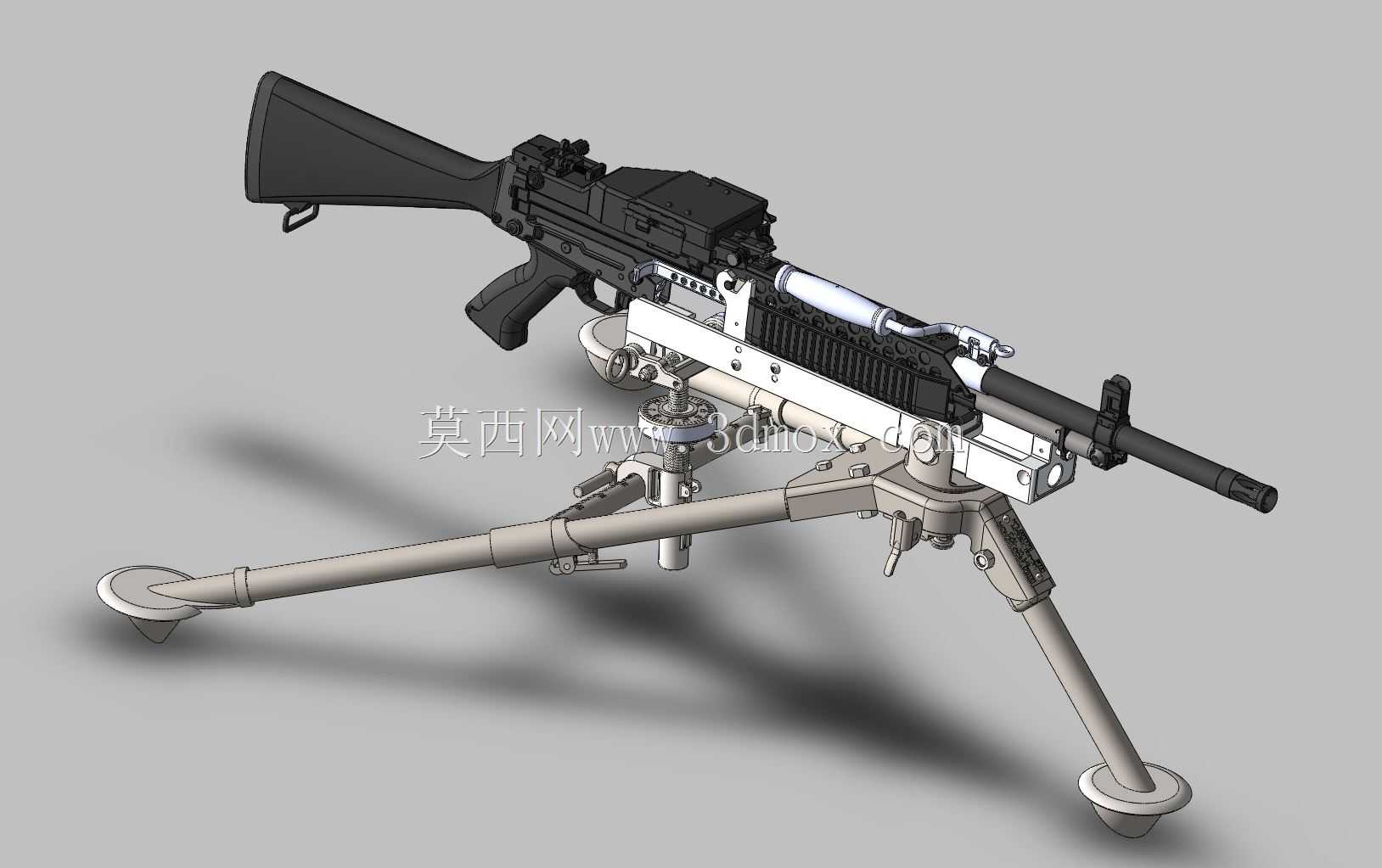

　　从功能特性来看，整套结构分为枪身连接座、俯仰调节机构、回转基座、架腿总成四个核心模块，枪身连接座采用快拆锁扣设计，无需额外工具即可完成枪身与三脚架的结合或分离，锁止机构带有防松脱卡榫，在持续后坐力冲击下不会出现意外松脱；俯仰调节机构同时具备粗调与微调功能，粗调可快速完成大角度俯仰切换，微调手轮带有刻度标识，每格对应1密位的角度调整量，方便射手根据射表快速装定射击诸元；回转基座采用蜗轮蜗杆传动结构，锁止后可完全消除方向间隙，保证连发射击时的方向一致性，同时带有阻尼调节旋钮，可根据射手操作习惯调整回转阻力；架腿采用前二后一的展开构型，每条架腿都带有长度调节锁扣，可适应坑洼、斜坡等复杂地形，架腿末端带有驻锄结构，架设时可嵌入土层进一步提升整体稳定性，无需额外配重即可承受12.7mm口径以下枪械的连续后坐冲击。

　　设计思路上，整套结构优先保证结构强度与操作便捷性的平衡，所有承力部件均采用合金钢锻造后铣削成型，非承力的操作件采用工程塑料与铝合金材质，在保证15000发持续射击无结构变形的前提下，将三脚架全重控制在6.5kg以内，配合5.3kg的枪身重量，全系统可由两名步兵完成短途携行。结构设计时充分考虑了人机工程需求，握把位置、扳机操作距离、瞄准线高度都经过反复校核，射手采用卧姿射击时无需刻意调整身体姿态即可自然贴腮瞄准，长时间据守也不会产生过度疲劳。同时整套结构预留了通用附件安装接口，可直接加装光学瞄准镜、夜视仪、弹链箱挂架等配套附件，无需对枪身或支架做二次改装。

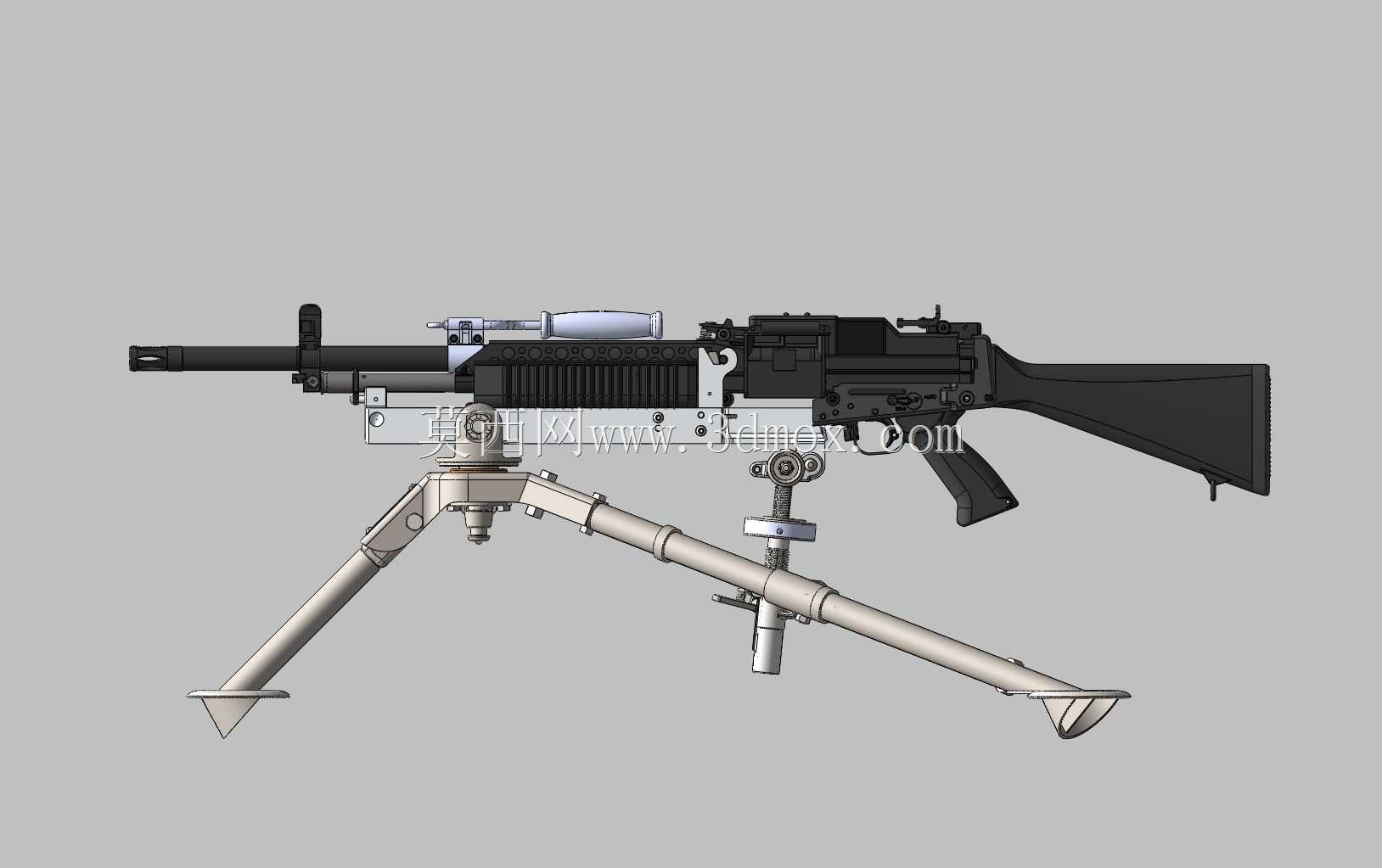

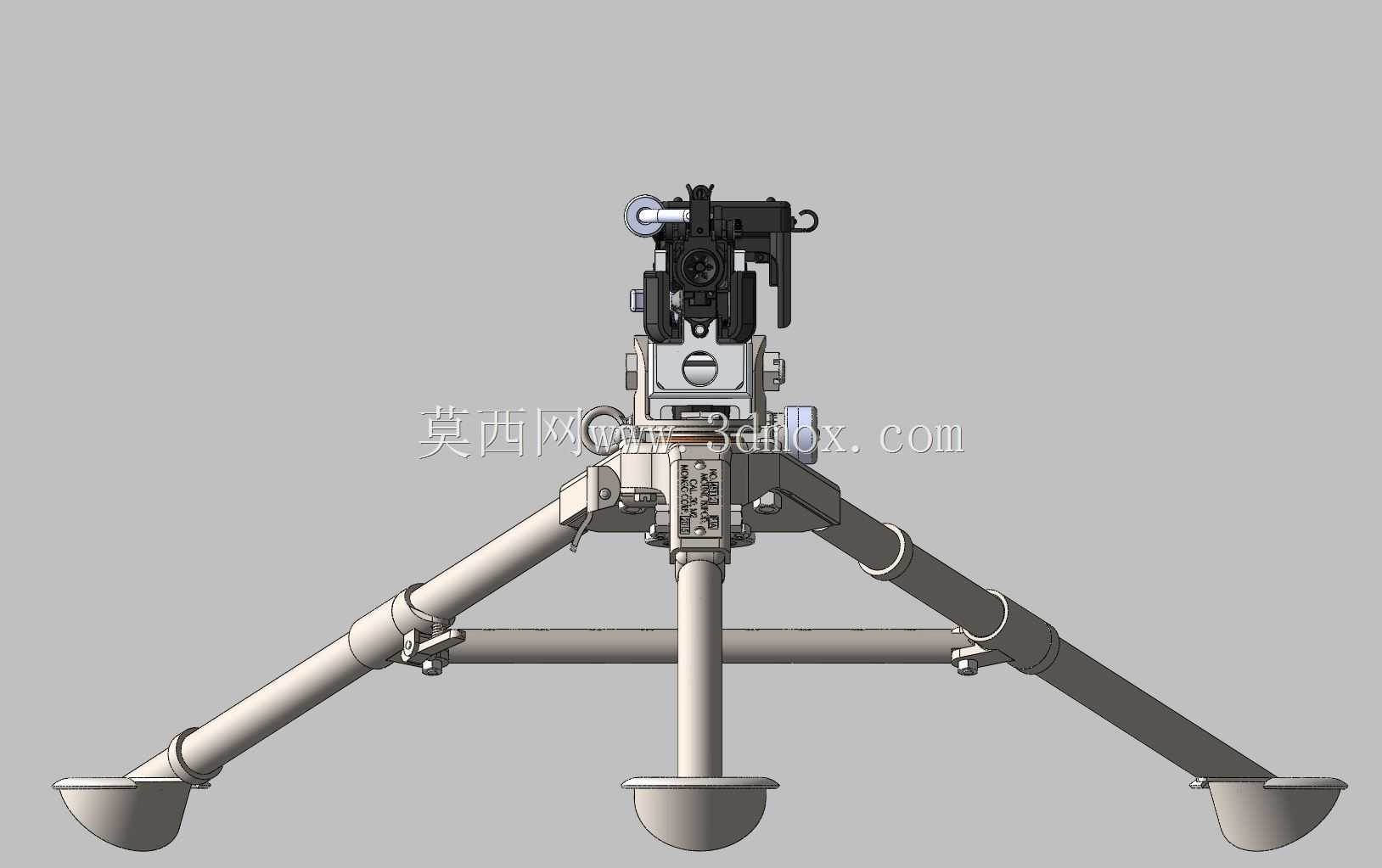

　　从安装边界与外形尺寸来看，三脚架完全展开时，前架腿张开角度为60°，架腿末端横向间距为820mm，后架腿与前架腿纵向间距为720mm，架设完成后全系统最高点（照门位置）距地面高度为380mm，完全满足卧姿射击的隐蔽要求；架腿完全收拢时，三脚架最大外形尺寸为长1050mm、直径120mm，可直接挂在步兵装具上携行，不会对战术动作产生过多干扰。枪身与连接座的安装接口为通用皮卡汀尼导轨适配结构，除了适配斯通纳63A中型机枪外，也可兼容同接口尺寸的其他班组支援武器，拓展了三脚架的通用适配能力。整套结构的所有活动部件都设计有防尘盖，在沙尘、降雨等恶劣环境下可有效避免异物进入传动间隙，保证机构动作可靠，日常维护时无需完全拆解，仅需擦拭外露接触面、定期加注润滑脂即可满足长期使用要求。
