舰载立柱式快射炮结构三维设计

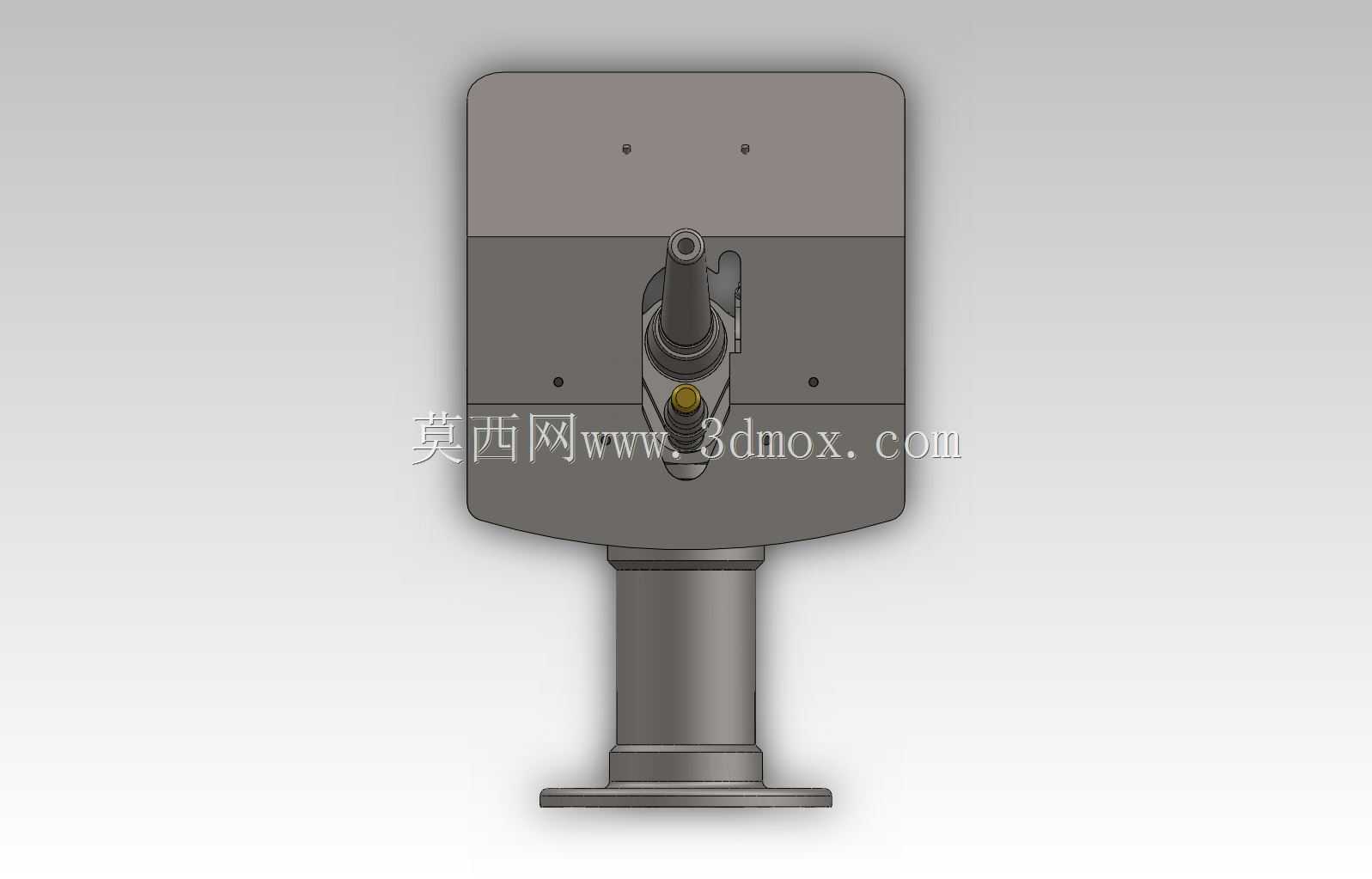

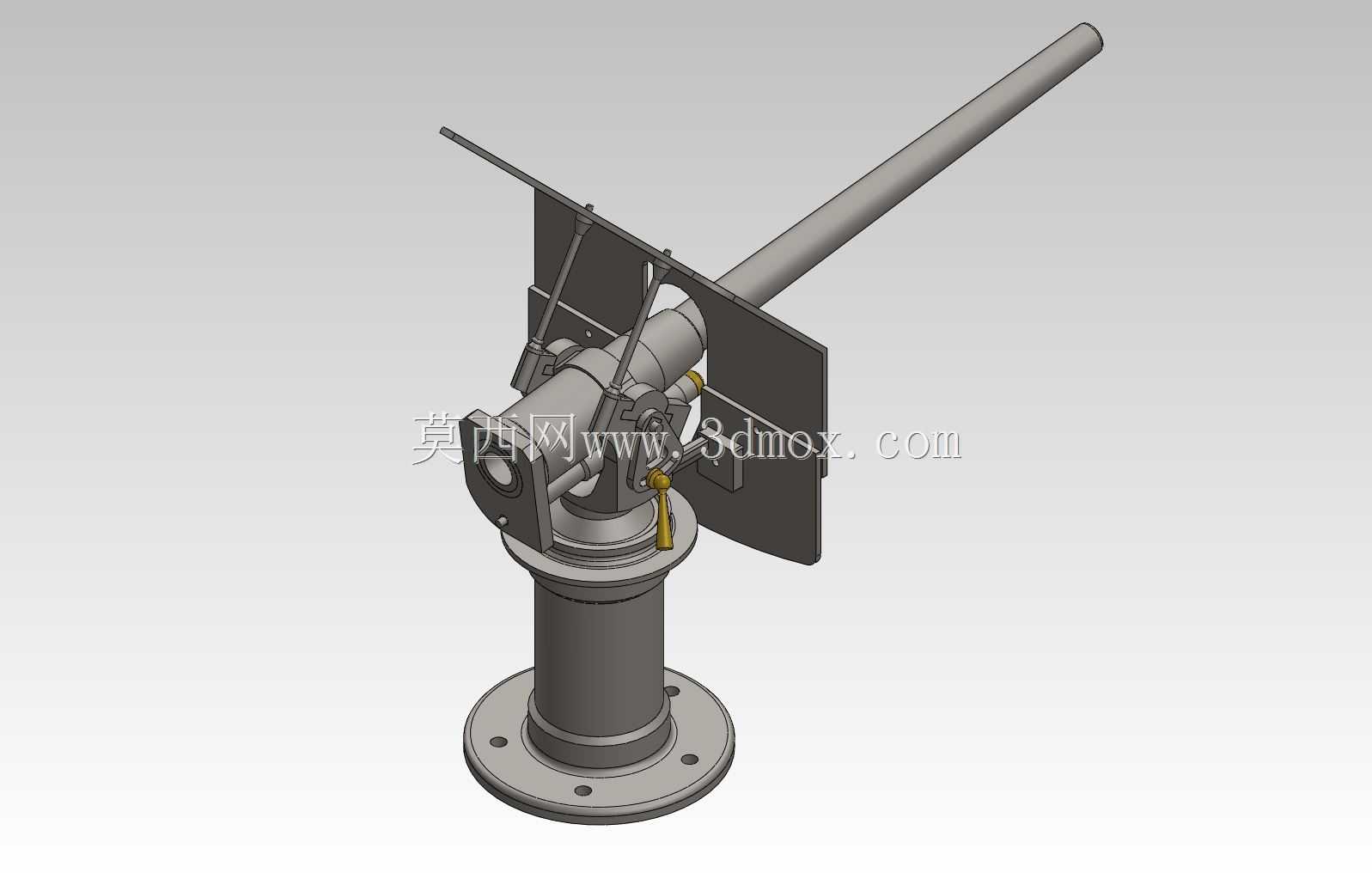

　　这款快射炮采用立柱式基座承载结构，核心应用场景集中在小型水面舰艇近程防御、岸防固定点位警戒、要地低空目标拦截领域，可对近距离高速移动的小型水面目标、低空突防目标形成持续压制火力，填补大口径火炮射速不足、轻武器射程与威力不够的防御空白。从结构设计逻辑来看，整体采用回转支承式立柱基座，底部为带螺栓安装孔的圆形法兰盘，安装边界可适配标准舰船甲板预埋基座、岸防混凝土工事预埋钢板，法兰盘上的均布安装孔可匹配通用紧固件规格，安装时无需额外定制转接结构，基座立柱内部集成回转支撑轴承与俯仰轴系的润滑油路，可减少日常维护时的拆装工作量。炮身主体采用摇架式俯仰结构，炮管通过前后两个支撑箍固定在摇架上，摇架两侧与立柱顶部的俯仰耳轴连接，

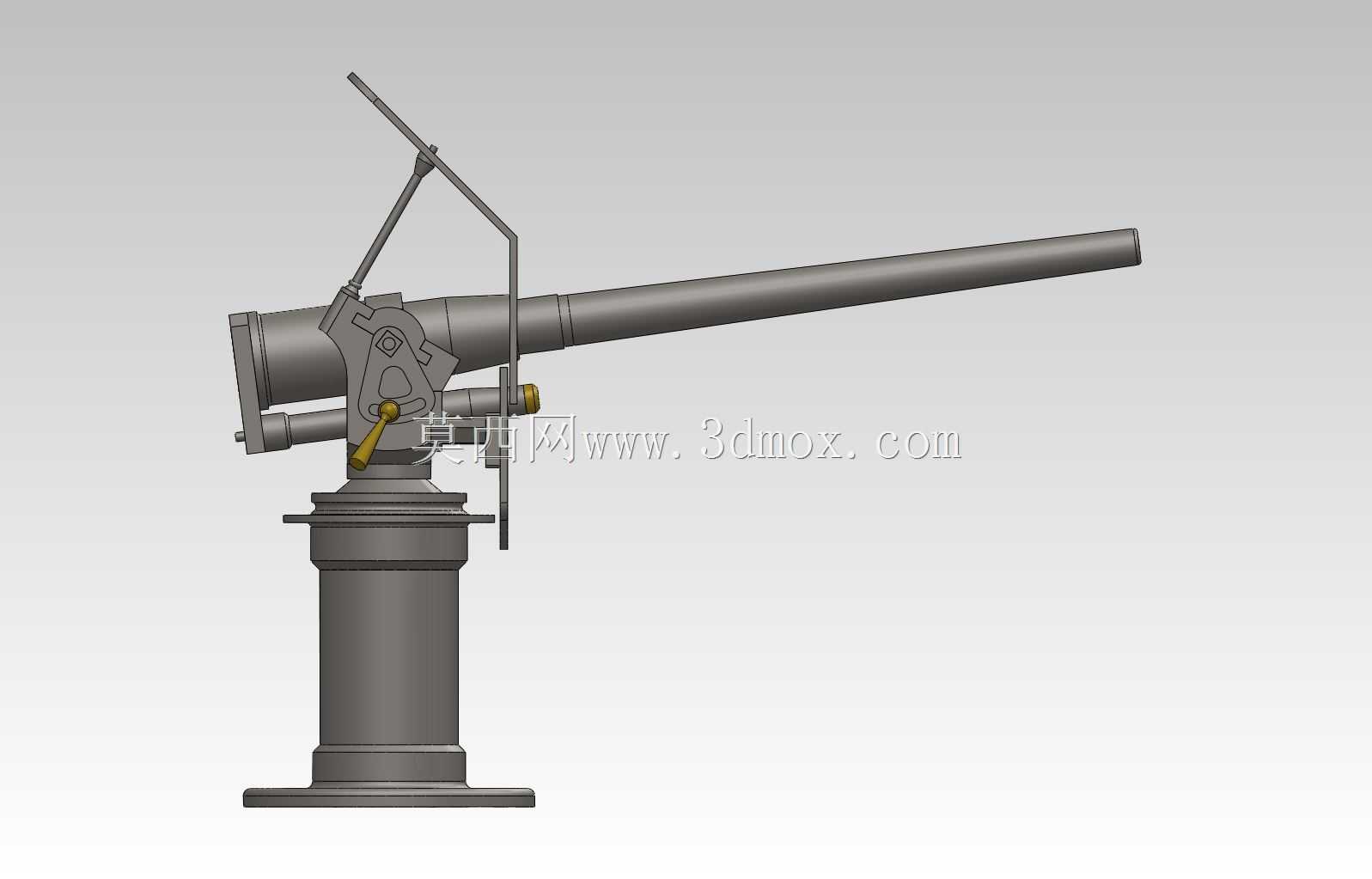

　　可实现-10°到+75°的俯仰角度调节，配合立柱360°水平回转能力，可覆盖全向无死角的射击范围，耳轴位置设置有阻尼调节结构，可根据射击时的后坐力大小调整俯仰阻尼，避免连续射击时炮口跳动过大影响射击精度。炮身侧面设置有防盾结构，采用薄钢板折弯成型，可阻挡射击时抛出的弹壳、敌方轻武器破片对操作部位的侵袭，防盾上预留有瞄准具安装缺口，可适配机械瞄具或简易光电瞄准装置的安装需求，无需对防盾结构进行二次切割加工。操作机构集中布置在炮身尾部两侧，包含回转操作手柄、俯仰锁紧手柄、击发控制机构，操作人员可在防盾后方完成全部瞄准、锁紧、击发操作，操作行程符合常规人体工程学尺寸，单名操作人员即可完成全向瞄准与射击操作，无需额外辅助人员配合。

　　供弹结构采用弹夹供弹接口，可适配标准规格的弹夹装填，进弹位置设置有导弹斜面，可减少装填时的卡弹概率，抛壳窗朝向炮身侧下方，抛出的弹壳可直接沿预设轨迹滑落至甲板或地面的收集区域，避免弹壳堆积影响操作动作。后坐缓冲结构设置在炮管尾部与摇架之间，采用弹簧液压复合缓冲原理，可将射击时的峰值后坐力降低60%以上，剩余后坐力通过立柱基座传递至安装基础，避免连续射击时结构出现共振移位。从建模细节来看，所有铰接位置均预留了合理的装配间隙，转动部件的配合公差符合常规机械加工精度要求，可直接用于结构原理演示、装配工艺验证、教学实训场景，也可作为同类型近程防御武器设计的结构参考蓝本，建模时对炮管膛线、紧固件细节、操作手柄防滑纹理都做了还原，

　　可直接用于渲染展示、结构拆解演示使用。整体结构没有采用复杂的异形曲面设计，大部分零部件采用板材切割、圆钢车削、标准紧固件装配即可完成加工，生产加工门槛较低，适合小规模批量生产列装，日常维护时仅需定期对回转轴承、耳轴、缓冲结构加注润滑脂，检查紧固件松紧度即可，无需复杂的专用维护设备。
