在金属切削加工的现场工况里,这类40度主偏角的铣削刀盘,常被配置在龙门铣床、端面铣床以及专用坡口加工设备上,针对大型钢结构件、中厚钢板的端面铣削、坡口制备作业适配性极强,尤其是船舶分段制造、钢结构厂房构件加工、重型设备板材预处理环节,能一次性完成大余量的材料去除,同时保证加工面的角度精度与表面粗糙度要求,相比传统的角度铣刀单刀加工,多齿结构的刀盘进给效率能提升数倍,切削载荷也能更均匀地分散到各个刀齿上,降低单齿的崩损概率。

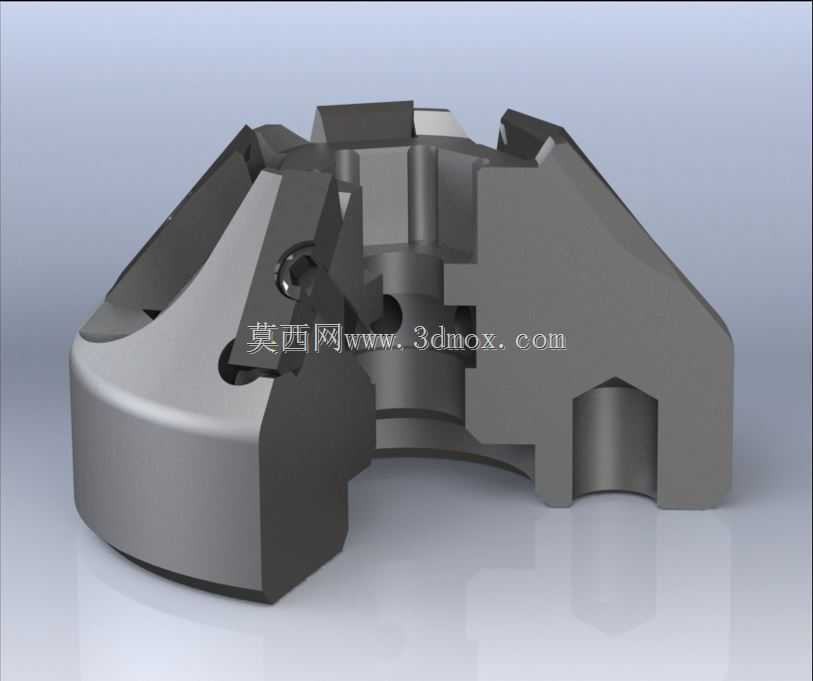

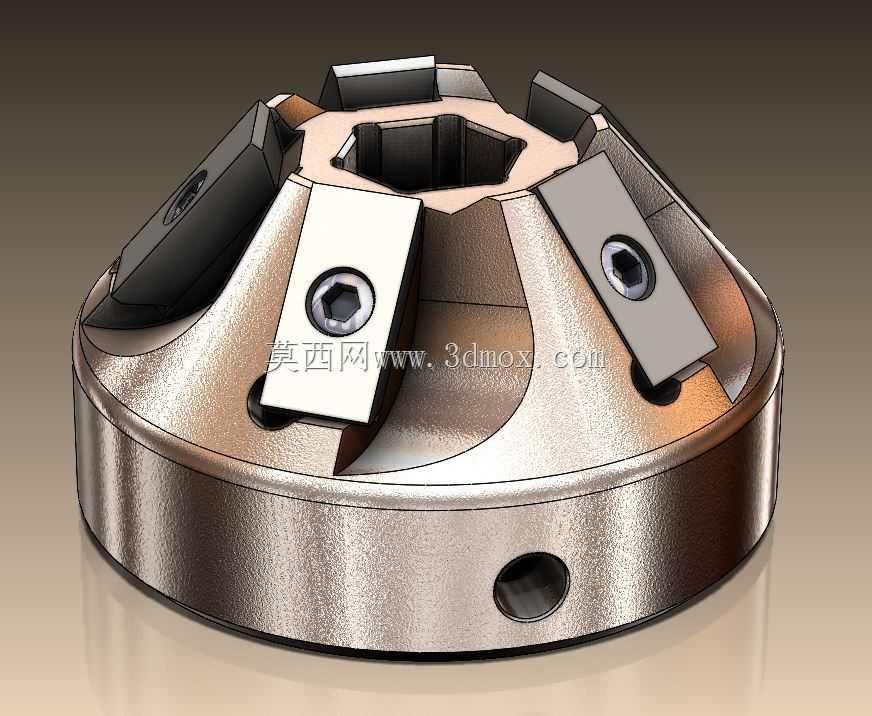

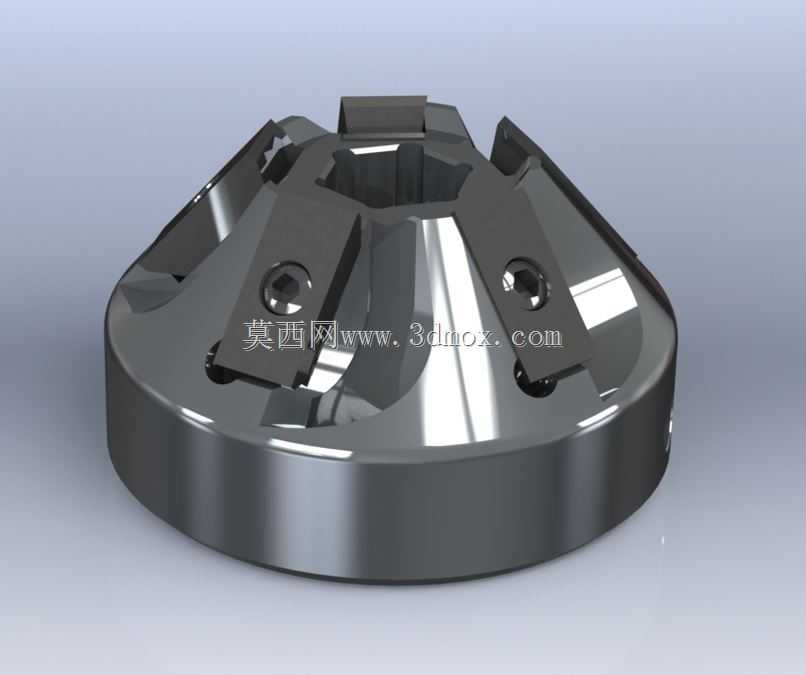

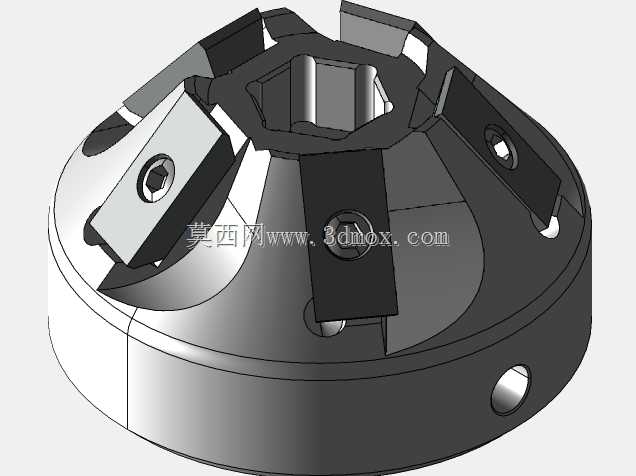

从结构设计逻辑来看,这款刀盘采用了周向均匀分布的可转位刀片安装位,每个刀位都设计了独立的刀片定位基面与锁紧螺钉孔,刀片采用平装式结构,通过内六角螺钉直接压紧在刀座的定位面上,定位基面的精度直接决定了刀片安装后的径向与轴向跳动量,设计时需要严格控制每个刀座定位面相对于刀盘中心轴线的位置度,以及相对于安装基准面的角度公差,保证40度主偏角的一致性,避免加工过程中出现个别刀齿过载的情况。刀盘中心位置设计了内六角传动孔,用于和机床主轴端的传动芯轴配合,传递切削扭矩,这种中心孔传动的方式相比端面键传动,同轴度更容易保证,装拆时也不需要额外对准键槽,在频繁换刀的加工场景下能缩短辅助时间。刀盘的圆柱外圆面上设计了对称的径向小孔,这类孔主要用于动平衡校正时的配重安装,因为刀盘在中高速铣削工况下,哪怕微小的不平衡量都会引起主轴振动,影响加工表面质量,甚至损伤主轴轴承,设计时预留动平衡调整位,能根据实际装配后的平衡检测结果加装配重螺钉,将动平衡等级控制在加工要求范围内。
安装边界方面,这款刀盘的轴向定位依靠下端面与主轴法兰端面的贴合,设计时需要保证下端面与中心传动孔的垂直度公差,避免装夹后刀盘出现端面跳动超差的问题;径向定位则依靠中心传动孔与主轴芯轴的间隙配合,配合公差一般选用H7/h6,既保证装拆的便利性,又能控制径向跳动量在合理范围。刀盘上每个刀片的伸出量经过统一预调,装夹后不需要操作人员逐齿调整,只要将刀片靠紧定位基面锁紧即可,大幅降低了换刀的调试时间。刀体本身采用合金钢材质经热处理加工,表面做了硬化处理,在切削过程中能抵御切屑的冲刷与磕碰,延长刀体的使用寿命,刀片槽的排屑空间经过优化,40度的主偏角设计让切屑能沿着刀盘的排屑斜面顺利排出,避免切屑堆积在刀槽内刮伤已加工表面,或者造成二次切削损伤刀片。
在实际选型应用中,这类刀盘适合加工碳钢、低合金钢、不锈钢等常见的金属结构材料,根据加工材料的不同可以选配对应牌号的可转位刀片,粗加工时可以选用大进给的圆角刀片,精加工时可以选用修光刃刀片来提升表面质量。刀盘的刀齿数量设计兼顾了切削效率与排屑空间,齿数过多会导致排屑不畅,尤其在大余量铣削时切屑容易堵塞刀槽,齿数过少则会降低进给效率,同时单齿切削载荷过大容易引起振动,这款刀盘的齿数配置属于中等密度,兼顾了粗加工的排屑需求与半精加工的进给效率,适合多数通用钢构件的铣削加工场景。设计过程中还需要考虑刀体的重量平衡,在保证结构强度的前提下尽可能去除不必要的实体材料,降低主轴的负载,尤其是在卧式安装的机床上使用时,刀盘的自重会对主轴轴承产生附加载荷,合理的减重设计能延长主轴的使用寿命。每个刀位的锁紧螺钉孔都做了沉头处理,保证螺钉锁紧后头部不会高出刀片的压紧面,避免螺钉与切屑或者工件发生干涉,同时沉头孔的深度也经过精确计算,保证螺钉有足够的螺纹啮合长度,在切削冲击载荷下不会出现松脱的情况。
