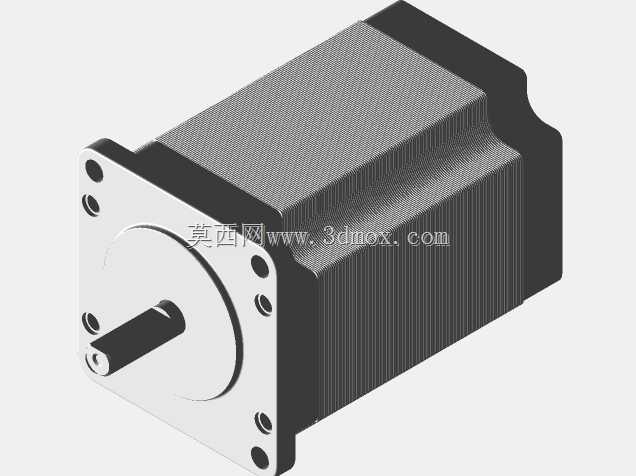

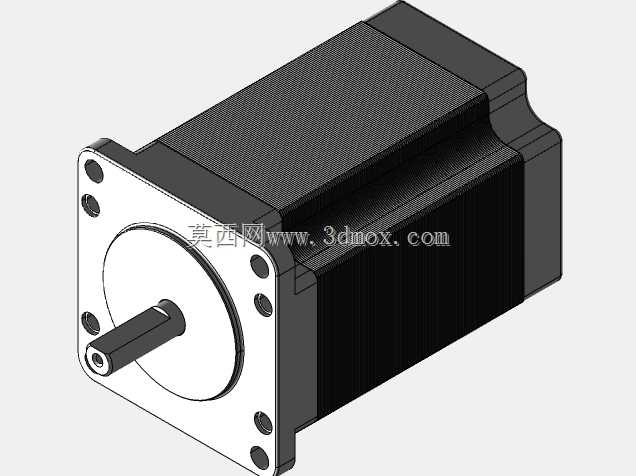

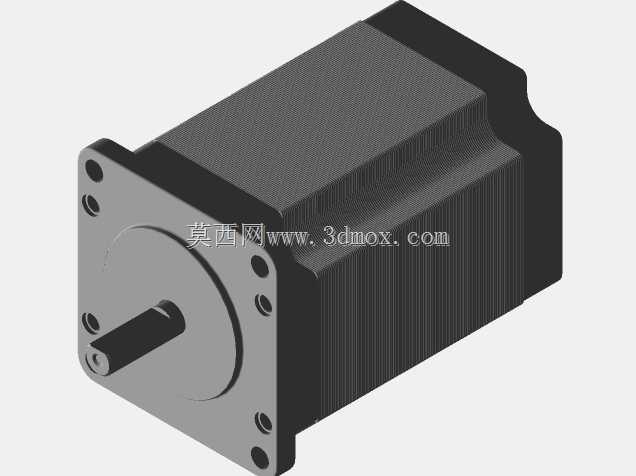

NEMA23规格步进电机结构三维设计

　　这类步进电机的定子部分包裹在带散热筋的金属机壳内部，机壳表面的轴向散热筋不是装饰性结构，实际设计中要保证筋条的高度、间距符合散热需求，电机持续运行时的温升会通过这些筋条和空气完成热交换，建模时不能为了简化外观随意省略或者变形。前端盖和输出轴的配合位置，要预留出轴承安装的台阶结构，后端盖部分要和机身的叠片结构对齐，绕组部分虽然在整机模型中不需要完全拆解展示，但机身的叠压纹理要做出来，还原实际电机硅钢片叠压的外观特征。很多工程师做设备选型时，会直接调用这类标准电机的三维模型做整机布局，这时候模型的外形包络尺寸准确性就格外重要，比如电机机身的总长度、出线座的位置和突出高度、后端编码器或者阻尼器的安装空间预留，在数控雕铣设备、桌面级CNC加工平台、小型自动化输送工位、3D打印运动轴以及多关节工业机器人的关节驱动单元中，NEMA23规格的步进电机是应用覆盖率极高的动力执行部件，这类电机凭借适中的输出扭矩、标准化的安装接口，成为中小负载运动控制场景里的首选动力元件。做这类电机的三维建模时，首先要锚定实际选型中的安装边界约束，NEMA23对应的安装法兰端面为标准57mm见方结构，端面上的安装孔采用圆周均布设计，孔位中心距、螺纹规格都严格匹配行业通用安装规范，输出轴的直径、轴伸长度、轴上键槽或者平面铣削的位置尺寸，都要和实际量产产品的测量值对齐，避免后续做装配仿真时出现联轴器、同步轮无法匹配的问题。从结构组成来看，

　　都会影响整体设备的结构排布——如果模型的机身长度做短了，实际装配时就可能出现电机和设备机架、相邻传动部件发生干涉的问题。从功能特性来说，这类两相混合式步进电机在配套对应的驱动器时，可以实现精准的开环位置控制，不需要额外加装反馈元件就能满足大部分中低精度运动场景的需求，在点胶设备的XYZ轴驱动、小型机械手的旋转关节、自动送料机构的动力输入位置，都能看到它的应用。建模过程中，要区分不同部件的材质表现，前端盖的金属加工面、机壳的喷塑表面、输出轴的磨削加工面、后端塑料出线座的质感差异，都要在模型结构上做区分，而不是统一做成一个实体。另外，安装法兰端面的平面度、输出轴和法兰端面的垂直度这些形位公差对应的结构特征，也要在模型中体现，

　　比如法兰端面不能做成带拔模斜度的面，输出轴的轴线要和法兰安装面严格垂直，否则导入装配体后做干涉检查、运动仿真时会出现计算偏差。很多刚接触结构设计的工程师容易忽略电机出线方向的选择空间，实际应用中电机的出线座可以根据安装空间调整朝向，建模时可以把出线部分做成可旋转的结构参考，方便布局时调整走线方向，避免线缆和周围部件产生剐蹭。从内部结构的示意角度来说，虽然作为子部件装配模型不需要完全还原每一层硅钢片、每一组绕组的细节，但转子和定子的相对位置、轴承的支撑位置要符合实际结构逻辑，不能出现轴悬空、端盖和机壳没有配合定位的结构错误。这类标准化的动力部件模型，核心价值是给整机设计提供准确的空间参考，不需要做过度的细节渲染，但是所有和安装、

　　干涉检查相关的尺寸必须1:1还原实际测量值，比如输出轴上的固定螺丝孔位置、端盖安装孔的沉头深度、机壳的最大外圆直径，这些尺寸直接决定了后续配套的电机座、联轴器、防护罩等零件的设计尺寸，如果模型尺寸有偏差，后续加工出来的零件就会出现装配不上的问题。在自动化生产线的小型滑台设计中，这类电机通常通过电机座和直线导轨的滑台连接，电机轴通过联轴器和滚珠丝杠相连，这时候模型的轴伸长度就很关键，如果轴伸做长了，联轴器顶到电机端盖会导致电机转动卡滞，做短了则会出现联轴器配合长度不足，传动时打滑的问题。还有部分应用场景会在电机尾部加装刹车模块或者编码器，建模时也要预留出尾部的安装接口尺寸，方便用户根据自身需求扩展对应的附件模型。
