矿山破碎筛分生产线成套设备三维设计

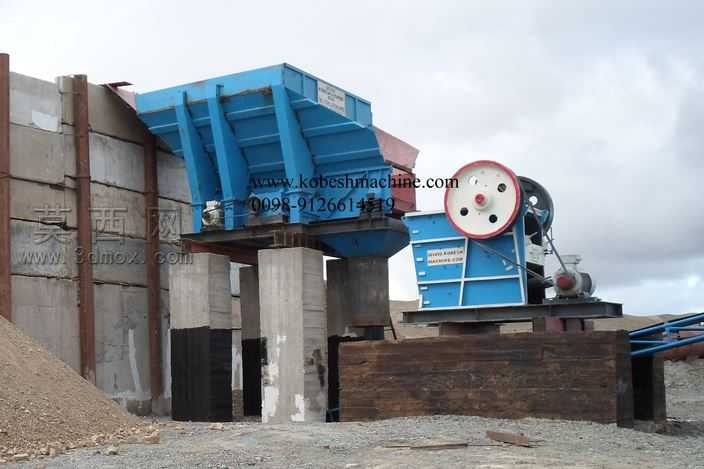

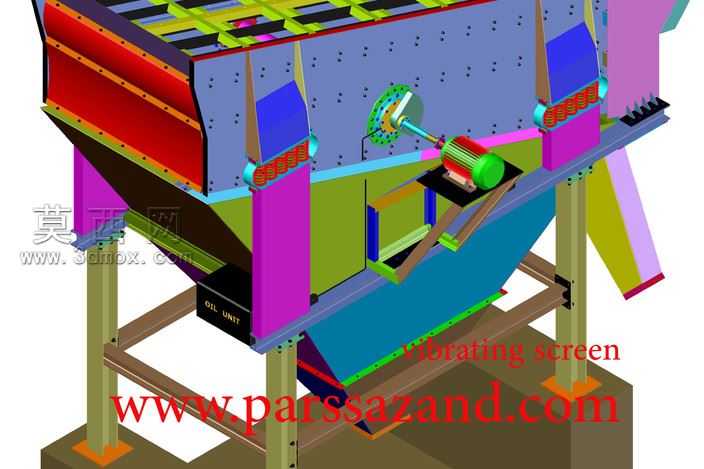

本套三维模型完整还原了矿山现场破碎筛分分厂的成套生产设备布局与单体结构，建模过程严格参照现场实际安装尺寸与设备运行逻辑搭建，首先对现场混凝土支撑基座进行1:1比例建模，还原基座的分层浇筑结构、预埋螺栓点位与承重受力结构，确保上层设备安装位的定位精度符合实际工程要求。核心破碎设备采用复摆颚式破碎机结构建模，细致还原了动颚摆动机构、偏心轴传动组件、飞轮配重结构、调整座排料口调节机构、肘板支撑结构以及机架加强筋布局，对破碎腔的衬板安装结构、侧护板固定方式做了精细化建模，可清晰展示物料进入破碎腔后的动颚挤压破碎运动轨迹。进料端的振动给料机模型还原了槽体的加厚耐磨衬板结构、双振动电机激振机构、减震弹簧支撑组件、给料槽倾角设计，可直观展示给料过程中物料的均匀输送、预筛分功能的实现逻辑。设备间的衔接输送结构还原了带式输送机的机架结构、托辊组排布、驱动滚筒与改向滚筒的安装位置、导料槽密封结构，确保破碎后物料的转运路径与现场实际流程完全匹配。整套模型在材质渲染上区分了不同部件的材质属性，设备主体的蓝色工业涂装做了哑光金属质感处理，混凝土基座还原了水泥材质的粗糙肌理，耐磨衬板做了高锰钢的耐磨金属质感，传动部件的带轮、飞轮做了铸铁材质的哑光金属表现，电机外壳做了散热筋结构的细节还原。设计过程中充分考虑了矿山现场的安装工况，对设备的检修操作空间、吊装点位、物料落料的高差设计都做了对应还原，整套模型可用于破碎生产线的方案展示、设备安装培训、工艺流程演示，能够清晰展现破碎筛分作业从原料进料、粗碎加工、物料转运到后续筛分的完整生产链路，各部件的装配关系完全符合实际设备的装配逻辑，可拆解查看各核心组件的结构组成与配合关系。
