带旋风集料结构的锤式粉碎设备

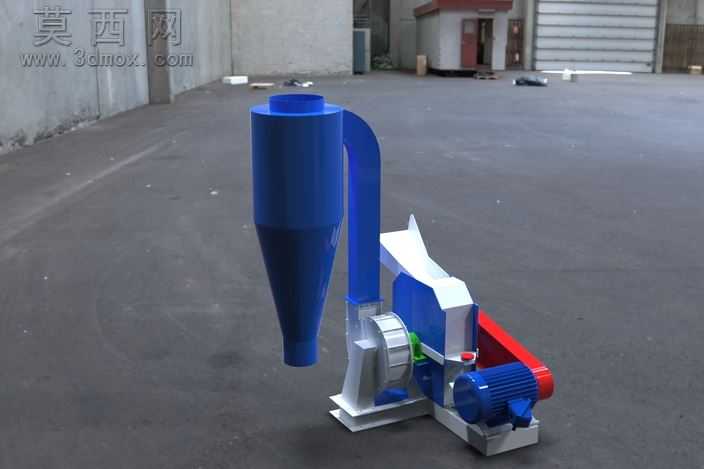

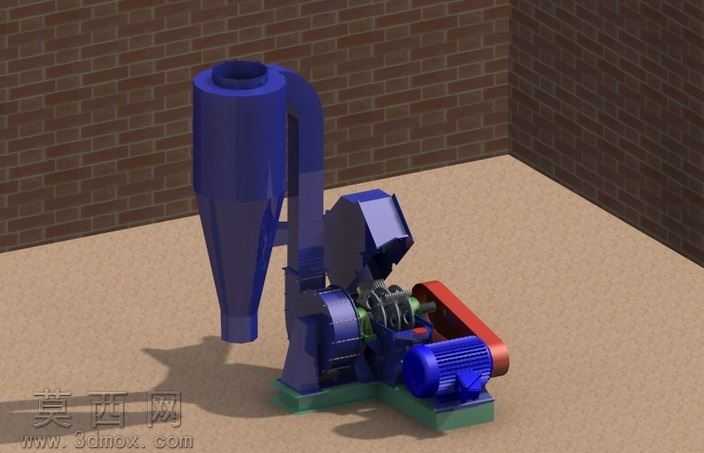

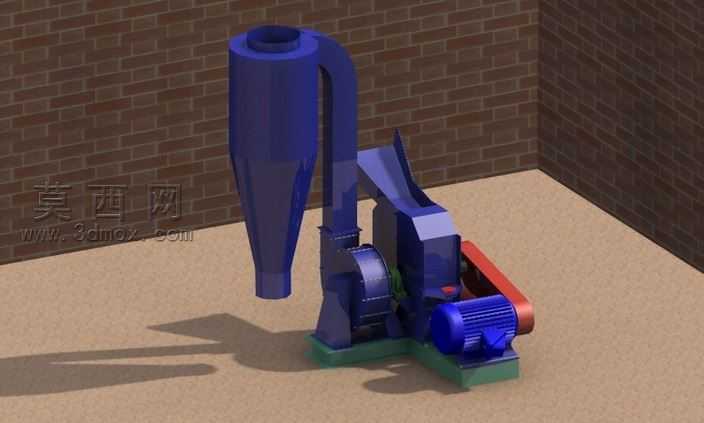

本套三维模型为针对谷物类物料加工设计的锤式粉碎设备，整体采用SolidWorks完成全参数化建模，各部件装配关系清晰，干涉检查全部通过，可直接用于工程出图或结构优化参考。建模过程中首先对核心粉碎腔体进行结构还原，内部锤片排布、筛网安装位、进料导料结构均按照实际加工设备的运行逻辑设计，保证物料进入腔体后可在高速旋转锤片的冲击下完成粉碎，符合谷物破碎的作业需求。设备配套的抽风与旋风集料结构为独立建模模块，旋风筒采用渐扩式锥面结构，建模时通过曲面放样完成流道型面构建，搭配弧形连接风管与粉碎腔体出风口连通，可在设备运行时形成稳定负压气流，将粉碎完成的细料抽吸送入旋风筒内完成气料分离，避免粉碎过程中粉尘外溢，同时提升出料效率。动力端的电机与传动带轮结构按照标准传动参数建模，带轮的槽型、传动比均经过参数校验，电机安装座设置有可调节的张紧结构，还原了实际设备的安装调试逻辑。渲染阶段针对不同部件赋予对应材质：粉碎腔体与机架采用磨砂金属材质模拟铸铁机壳质感，旋风筒与风管采用亮蓝色工程塑料材质区分功能模块，电机端盖与锤片转子赋予抛光金属材质，传动护罩采用半透明红色塑料材质，地面搭配工业厂房常用的水泥地坪材质，通过环境光遮蔽效果强化各部件的结构层次感，整体渲染效果清晰展现设备的布局逻辑与结构组成。设计思路上围绕农业谷物加工的实际需求，将粉碎、集料、除尘功能整合为一体化结构，减少设备的占地面积与外接管路需求，各功能模块之间采用快装式连接结构，方便后期维护与易损件更换，模型的所有结构均参考实际量产设备的成熟方案，无冗余设计，可作为农业粮食加工设备研发、教学演示的三维参考素材。
